全地形车钢管防滚车架结构设计

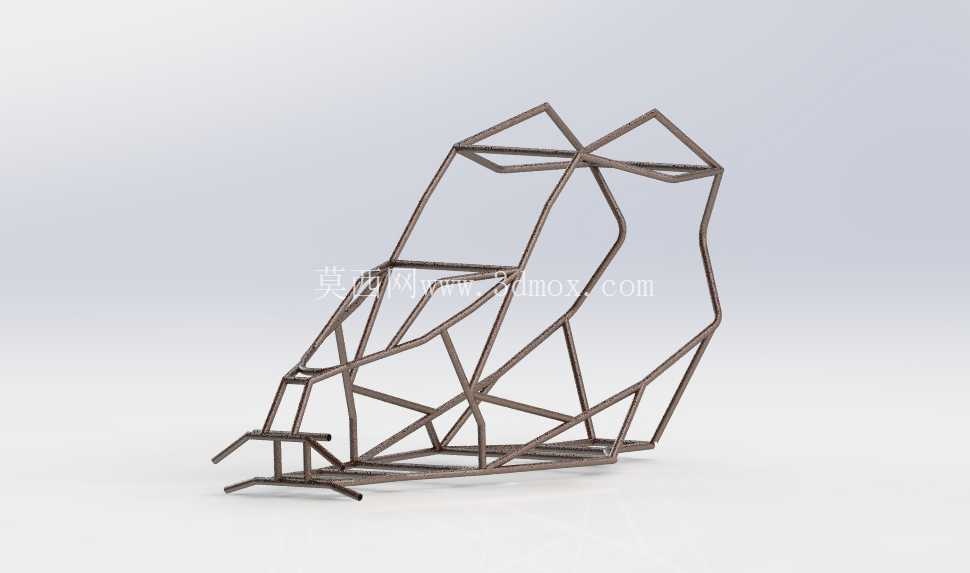

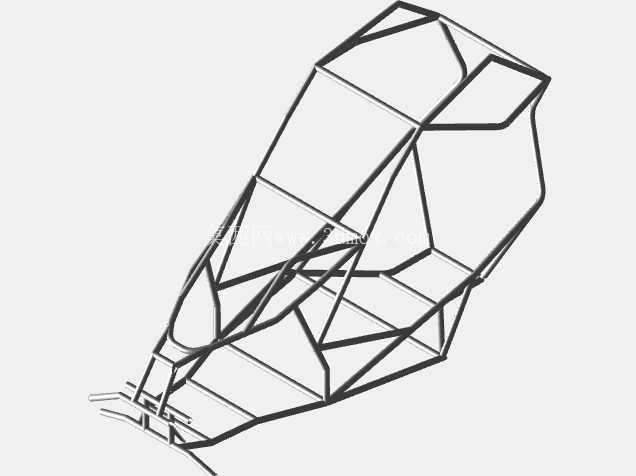

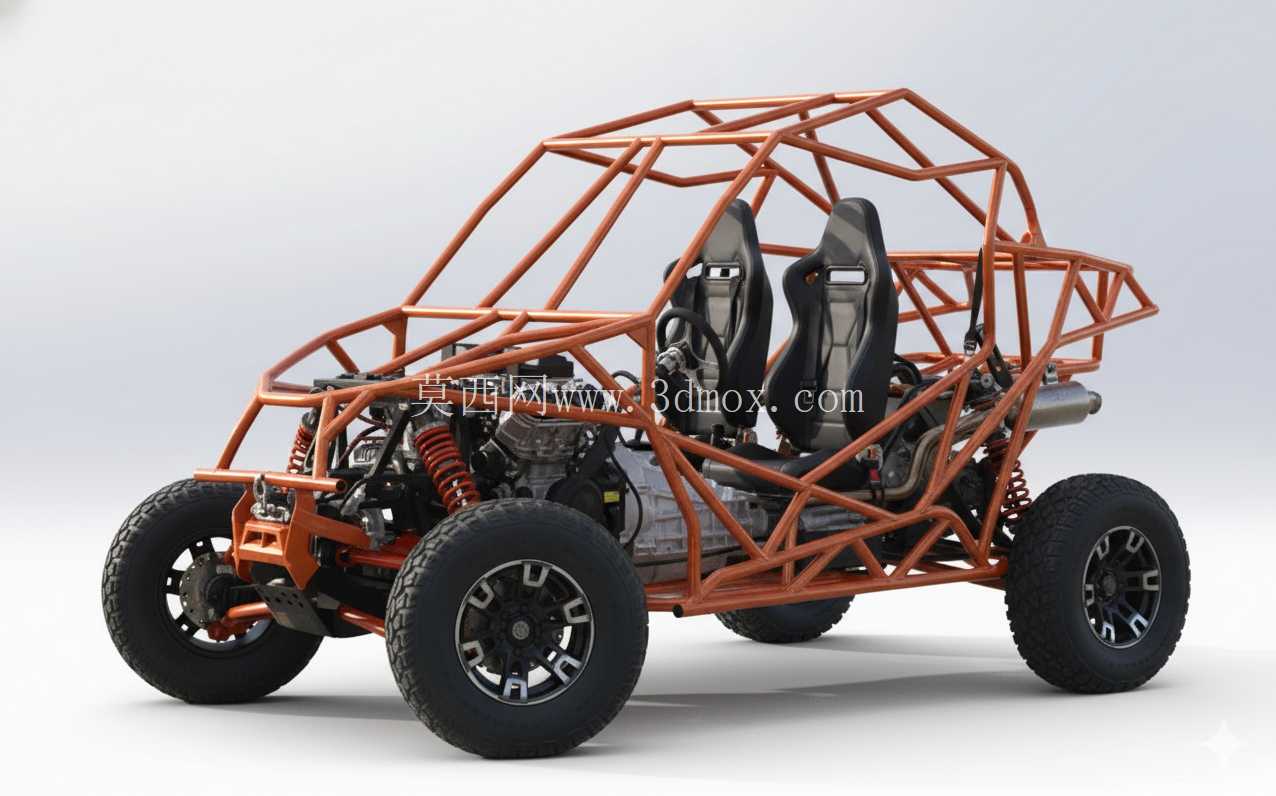

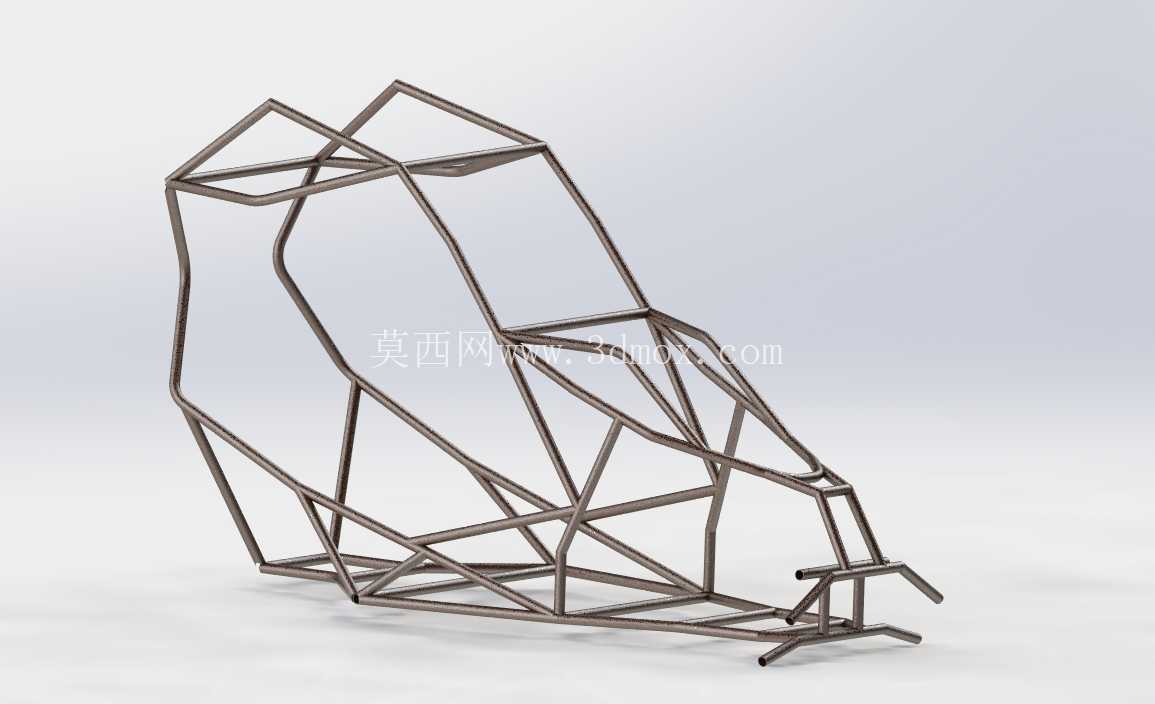

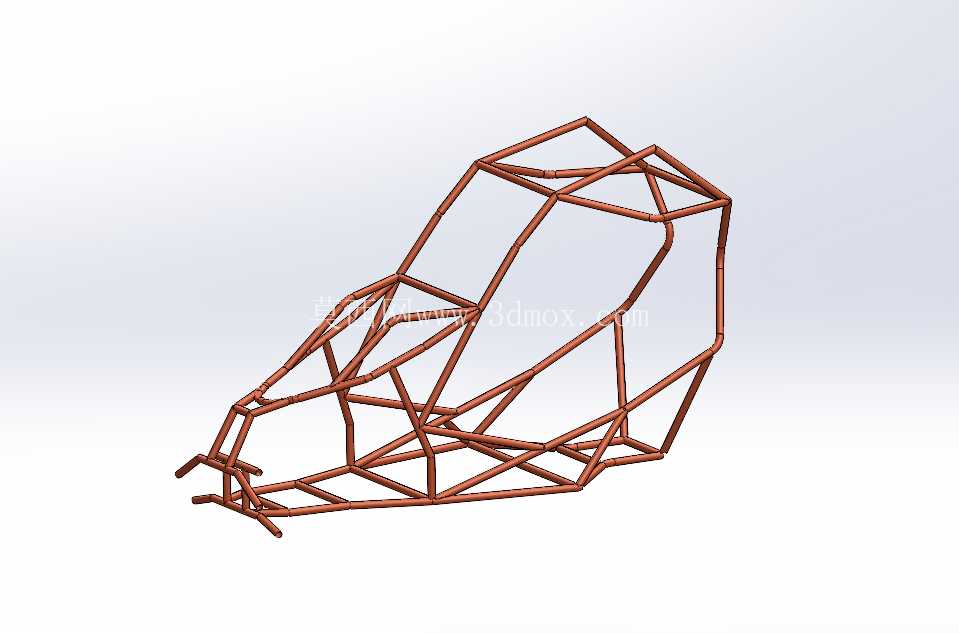

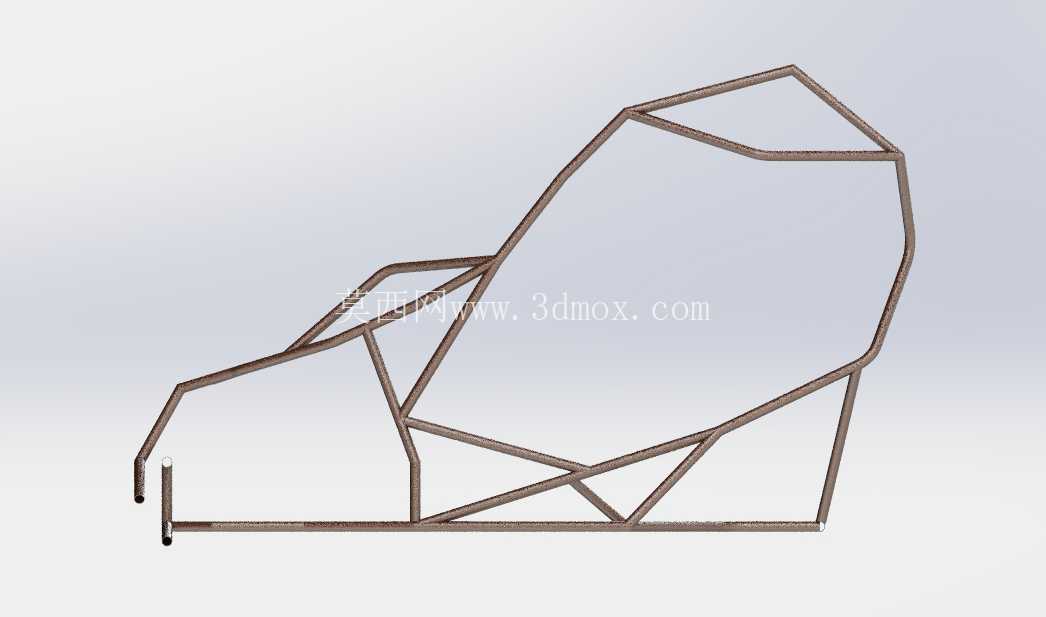

　　设计过程中首先确定的是驾乘人员的生存空间边界，防滚环的轮廓尺寸严格按照驾乘人员的坐姿体态预留足够安全余量，头部、肩部、腿部与钢管的最小间隙都预留了缓冲空间，避免车辆发生翻滚时构件变形侵入驾乘空间造成伤害。主环、前环、侧边防撞梁的钢管排布采用三角形桁架结构，这种结构形式可以在最小化管材用量的前提下最大化结构刚度，每一段钢管的连接节点都避开了应力集中的锐角交汇，采用斜撑过渡的方式分散载荷，避免节点处出现应力峰值。车架前部预留了动力总成的安装点位，包括发动机悬置安装面、变速箱连接支架的固定位，点位的位置精度直接影响后续传动系统的同轴度，设计时将安装面的平面度公差控制在合理范围内，减少后续装配时的调整工作量。这套全地形车钢管车架结构，核心服务于非铺装路面越野行驶、巴哈赛事参赛以及户外复杂地形作业的使用场景，作为整车的承载基体，需要同时兼顾动力总成安装、悬挂系统连接、驾乘人员防护、整车刚度匹配等多重工程需求。从实际使用场景出发，全地形车的行驶工况覆盖碎石路、泥泞路、陡坡、浅滩等多种复杂路面，行驶过程中车架会承受来自路面的随机冲击、动力输出的反扭矩、过弯时的侧向载荷以及极端工况下的碰撞冲击力，这就要求车架在设计阶段就完成多工况下的载荷校核，避免出现应力集中导致的结构失效。

　　前部下方的结构同时兼顾前悬挂摇臂的安装支点，双叉臂悬挂的上下支点坐标经过反复校核，匹配设定的轮跳行程与主销倾角参数，保证车辆转向时的操控稳定性。车架中部的乘员舱位置，预留了座椅安装导轨、安全带固定点、方向盘转向柱的安装位，安全带固定点的位置经过受力方向校核，保证碰撞时安全带拉力可以均匀分散到车架主结构上，不会出现固定点撕裂的情况。车架后部的结构主要用于后悬挂、油箱、排气系统的安装，后防滚环的斜撑直接延伸到后悬挂的上支点位置，将后轮受到的冲击载荷直接传导到车架主桁架上，减少后部结构的应力集中。

　　管材的选型上，不同受力位置的钢管壁厚与管径做了差异化设计，主防滚环、主纵梁这些承受主要冲击载荷的位置采用更大管径、更厚壁厚的管材，而辅助支撑、装饰性连接的位置则适当减小规格，在保证整体刚度达标的前提下尽可能控制车架整体重量，实现轻量化与结构强度的平衡。所有钢管的连接节点都预留了焊接坡口，设计时考虑了焊接工艺的可达性，避免出现焊接死角，保证每一条焊缝都可以充分焊透，减少焊接缺陷带来的结构强度下降风险。车架的整体宽度、轴距、离地间隙参数都匹配全地形车的通过性要求，前部接近角、后部离去角的设计保证车辆在攀爬陡坡、越过障碍时不会出现车架托底、前后端磕碰的情况。

　　安装边界的设计上，所有外接部件的安装点位都做了模块化设计，后续如果需要调整动力配置、更换悬挂形式，只需要修改对应位置的连接支架，不需要对主车架结构做大的改动，提升了车架的通用性与改装潜力。在结构刚度匹配上，通过调整斜撑的排布角度，让车架的弯曲刚度、扭转刚度都达到设计目标值，避免行驶过程中车架出现过度形变，导致悬挂定位参数失准，影响车辆的操控表现。针对翻滚工况的防护设计，防滚架的顶部结构做了额外的加强处理，保证车辆顶部着地时，结构变形量控制在安全范围内，不会挤压到驾乘人员的头部空间。侧边防撞梁的位置刚好对应驾乘人员的躯干高度，侧面受到撞击时可以通过钢管的形变吸收冲击能量，减少传递到驾乘人员身上的冲击力。车架前部的结构还预留了缓冲吸能区，正面碰撞时前部的钢管结构可以通过有序溃缩吸收碰撞能量，减少冲击传递到乘员舱的载荷。
