DIN导轨卡扣式简易挂载挂钩结构

在工业电气柜、实验室测试台架、小型工作站的日常运维场景里，DIN导轨作为标准化的电气元件安装载体，其表面剩余空间的利用率一直是现场布线、工具收纳环节容易被忽略的细节。多数场景下运维人员会临时将扎带、小型螺丝刀、测试表笔等小件工具随意放置在柜内平台或台面上，不仅容易在设备开合、操作挪动时掉落遗失，还可能因金属工具滑落触碰带电端子引发安全隐患，这款卡扣式挂载挂钩正是针对这类零散空间利用需求开发的适配结构。

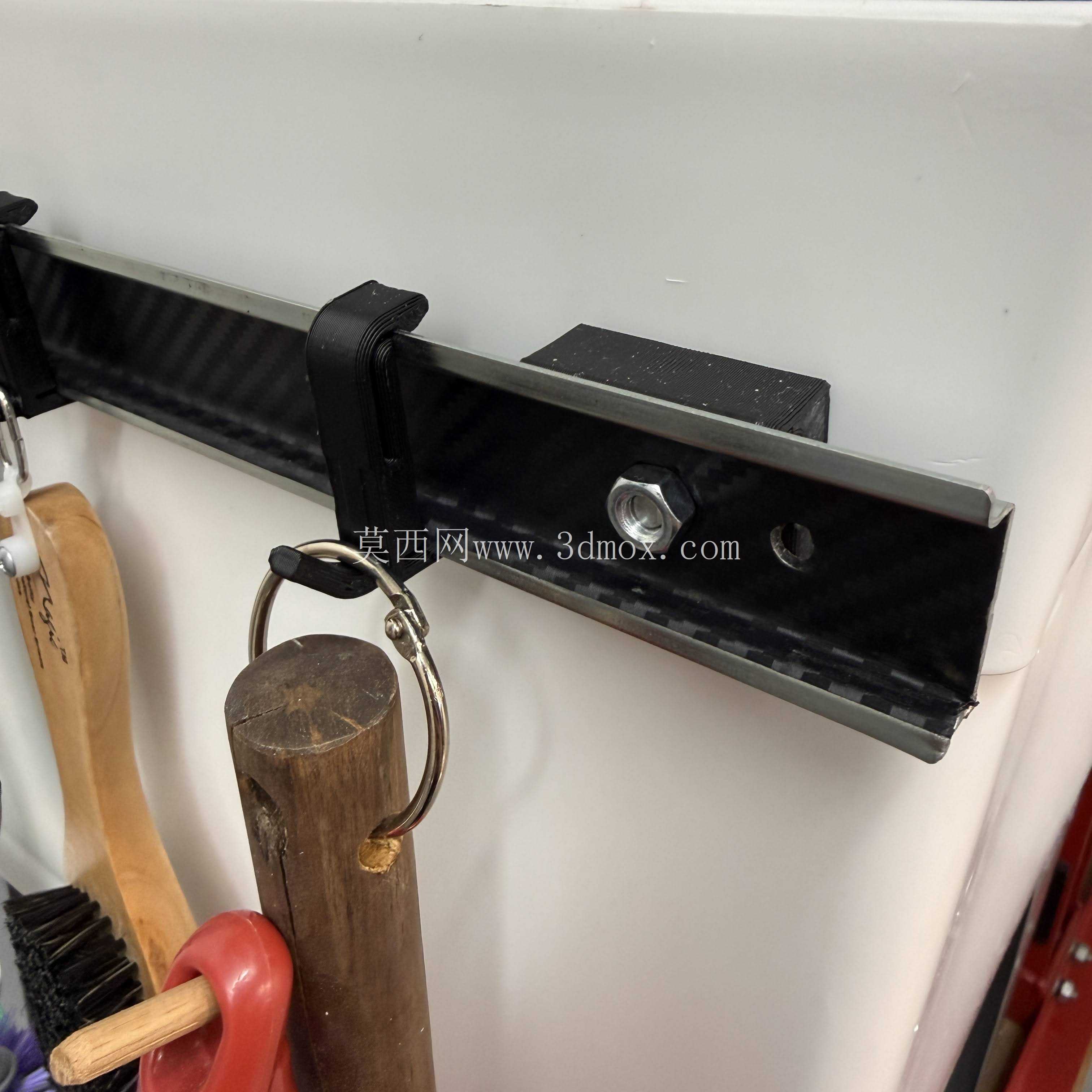

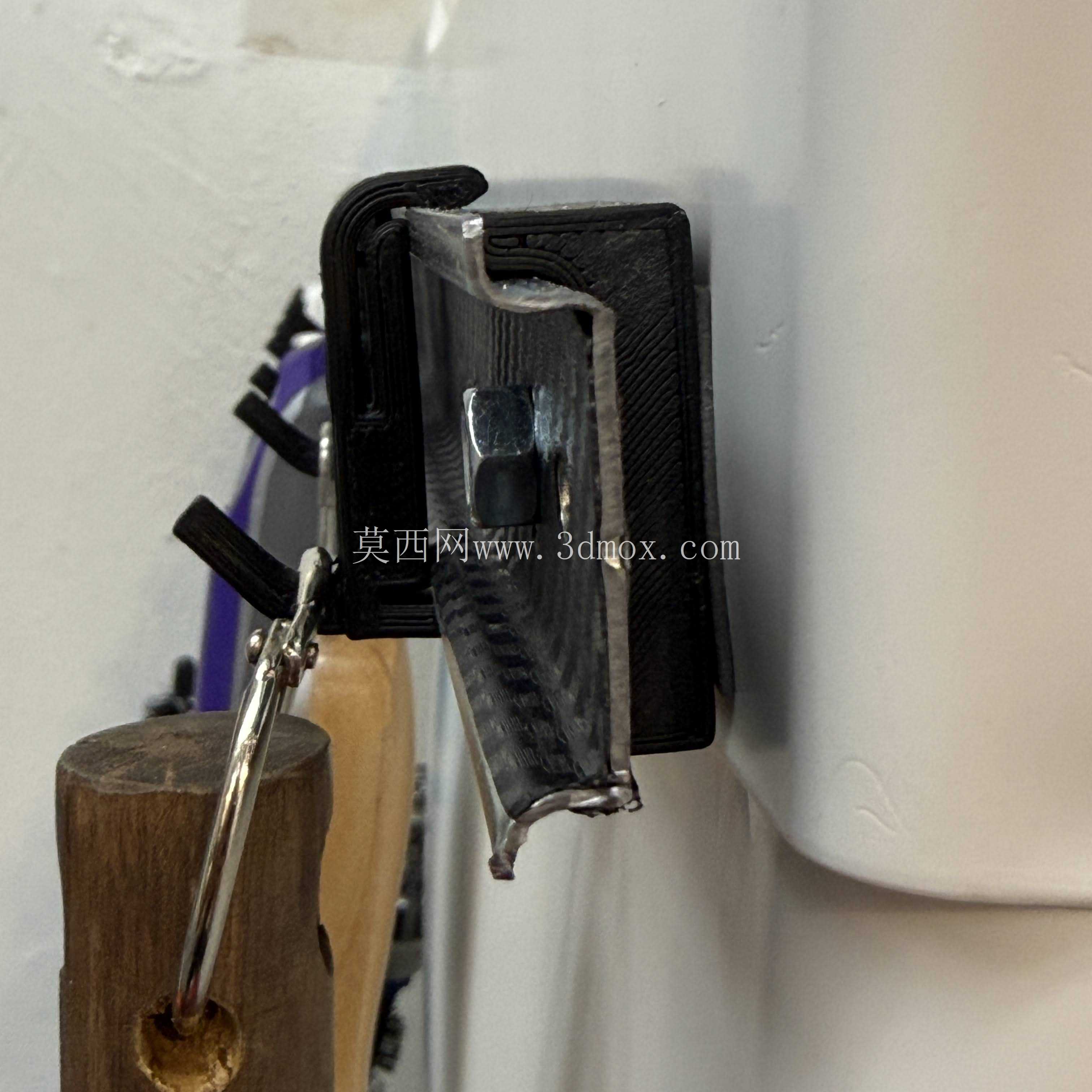

从安装适配逻辑来看，该挂钩完全匹配标准DIN导轨的截面尺寸边界，采用侧向卡扣式的卡接结构，不需要额外的螺栓、螺母等紧固件，安装时只需要将挂钩背部的卡槽对准导轨侧边，施加轻微的按压力即可让卡扣弹性变形卡入导轨的卷边位置，整个安装过程不需要额外工具，单人几秒即可完成固定，且卡接到位后卡扣的限位面会完全贴合导轨的上下边缘，不会出现沿导轨长度方向的窜动，也不会在挂载重物时发生脱落。针对不同的使用需求，挂钩预留了两种固定方案：如果是临时挂载使用，依靠卡扣本身的弹性抱紧力即可满足常规小件工具的挂载需求；如果需要长期固定挂载重量稍大的物件，可以在卡扣与导轨的贴合面使用强力胶进行粘接加固，进一步提升连接可靠性，避免频繁取放物件导致卡扣松动。

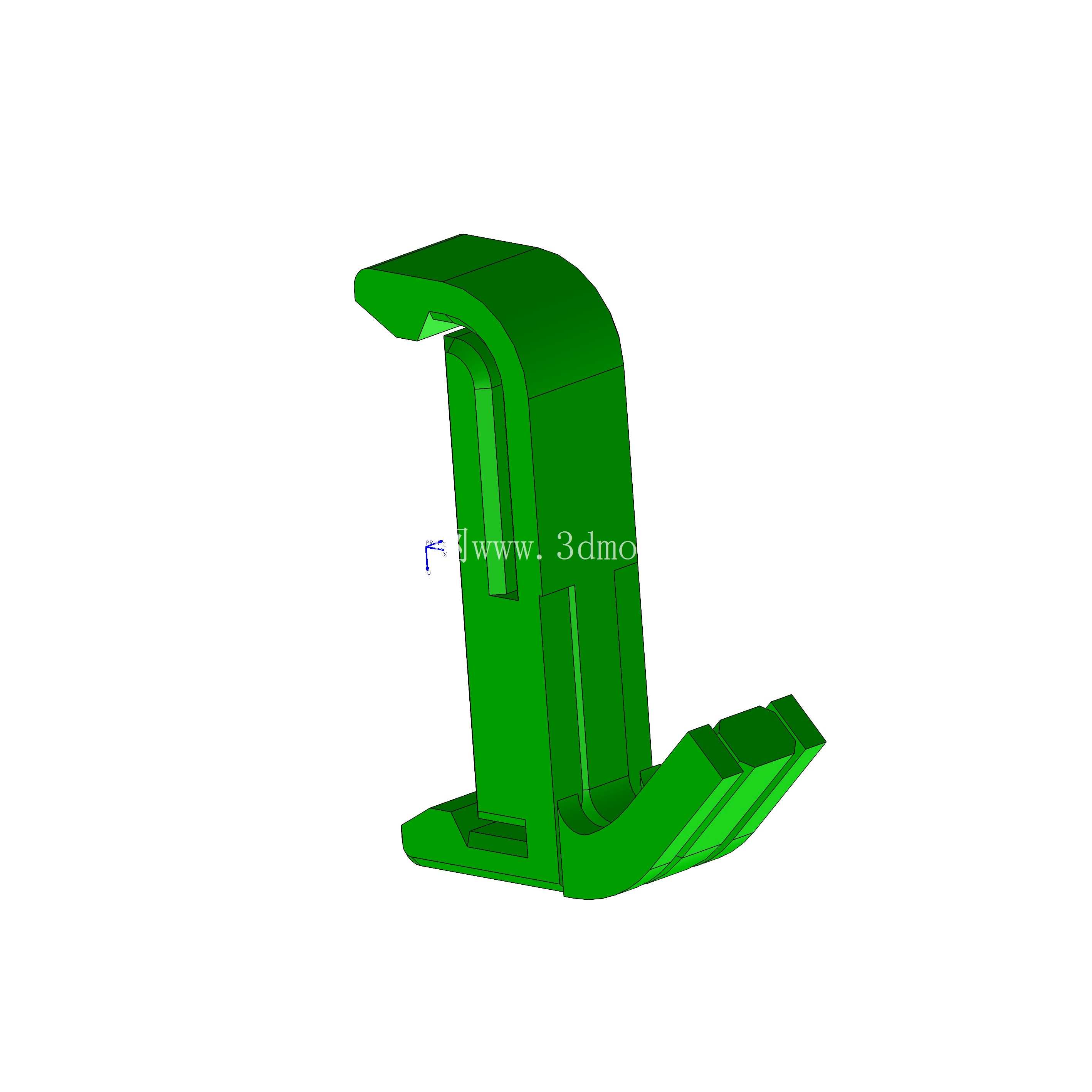

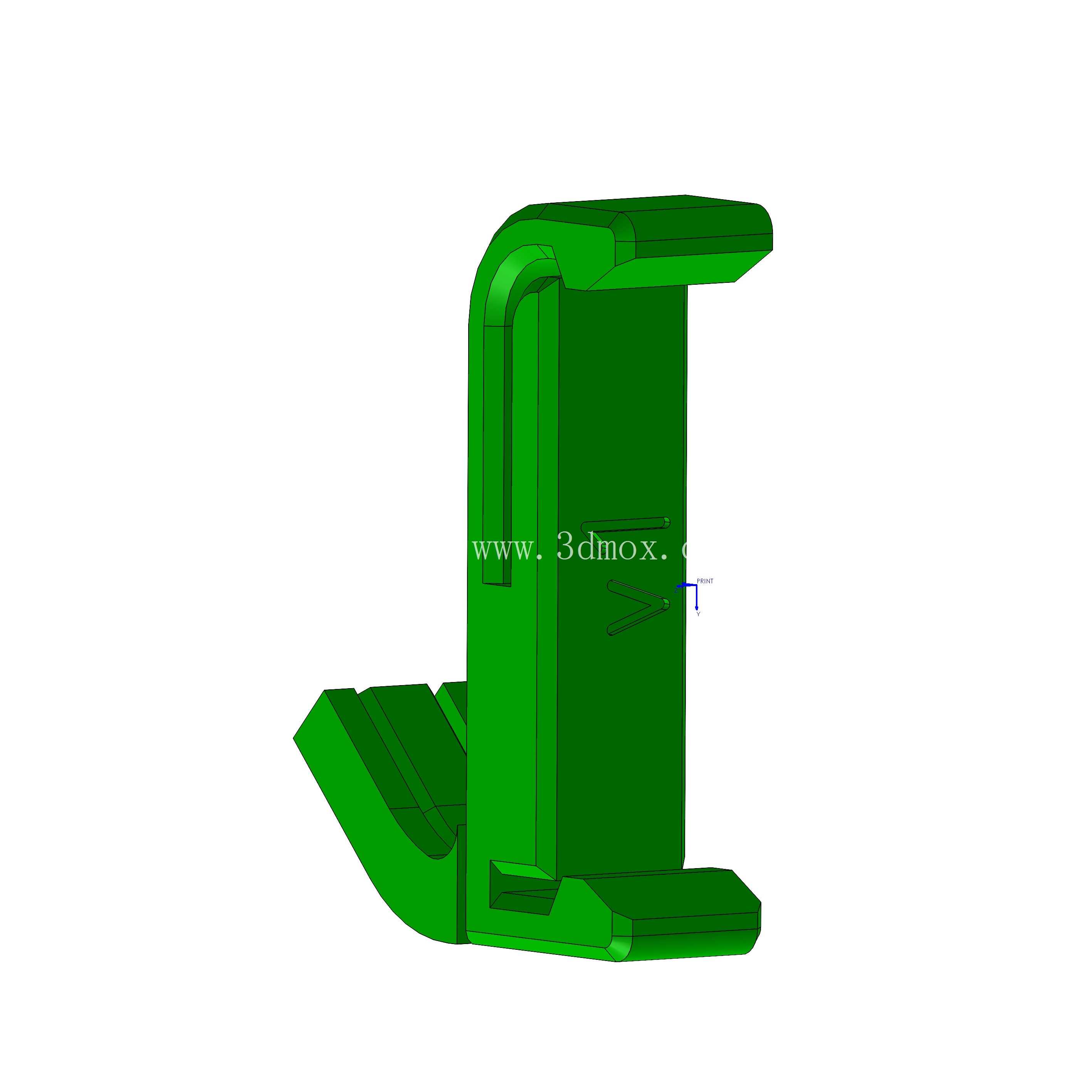

结构设计上，挂钩主体采用L型的受力结构，背部的卡接座做了加厚处理，对应导轨卡槽的位置设置了连续的加强筋，从卡接面一直延伸到挂钩的水平承载段，避免挂载重物时挂钩根部出现应力集中导致断裂。挂钩的水平承载段做了上翘的限位边，能够防止挂载的物件从挂钩前端滑落，同时承载段的边缘做了圆角过渡处理，不会划伤挂载的工具线缆、收纳袋等物件。考虑到3D打印的工艺特性，整个结构没有设计大角度的悬空面，不需要额外添加打印支撑，采用常规的FDM打印机即可完成制作，打印时沿挂钩的竖直方向摆放即可获得最优的受力强度，使用ABS材料打印的成品经过实际挂载验证，能够满足日常小件工具的承重需求，不会出现常温下的蠕变变形。

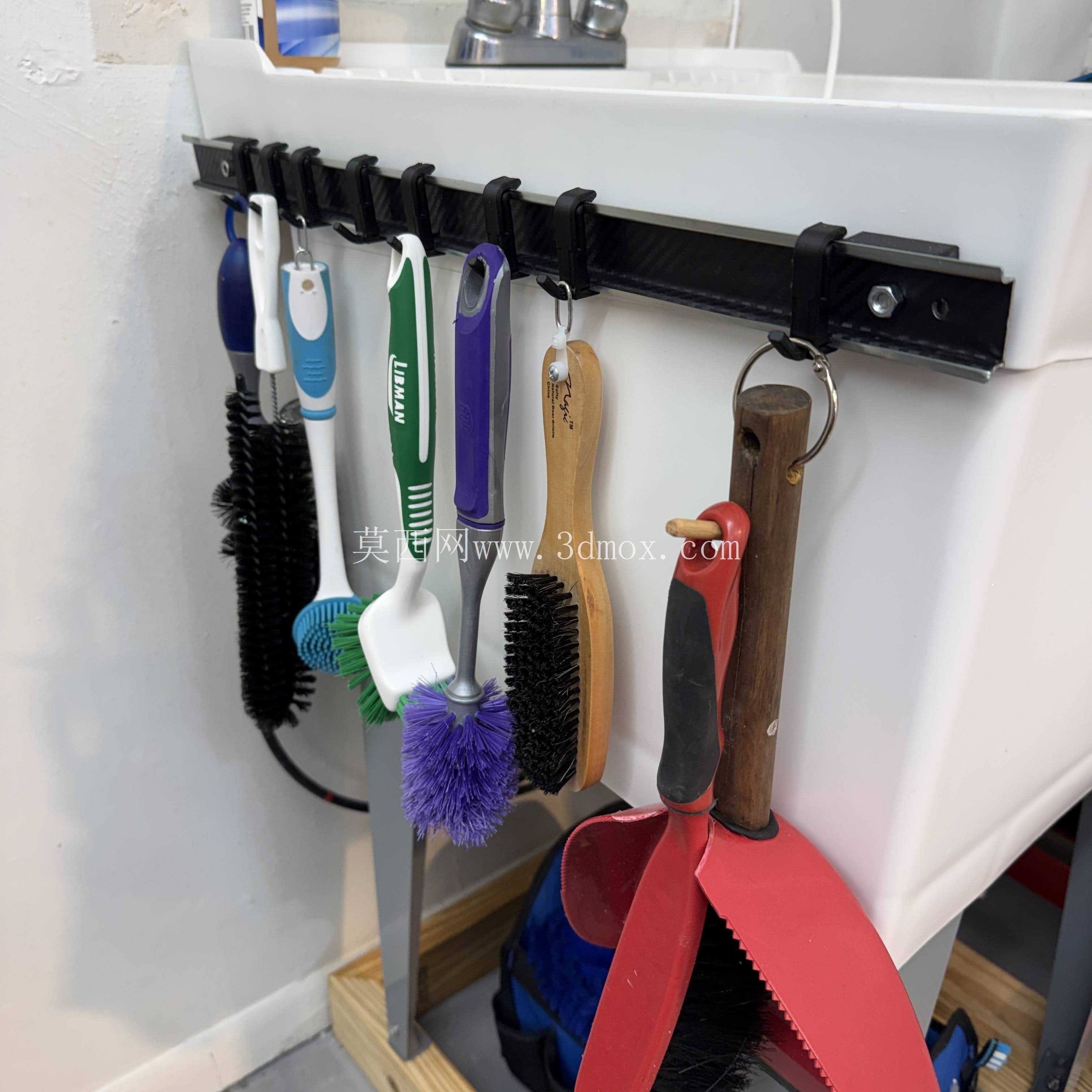

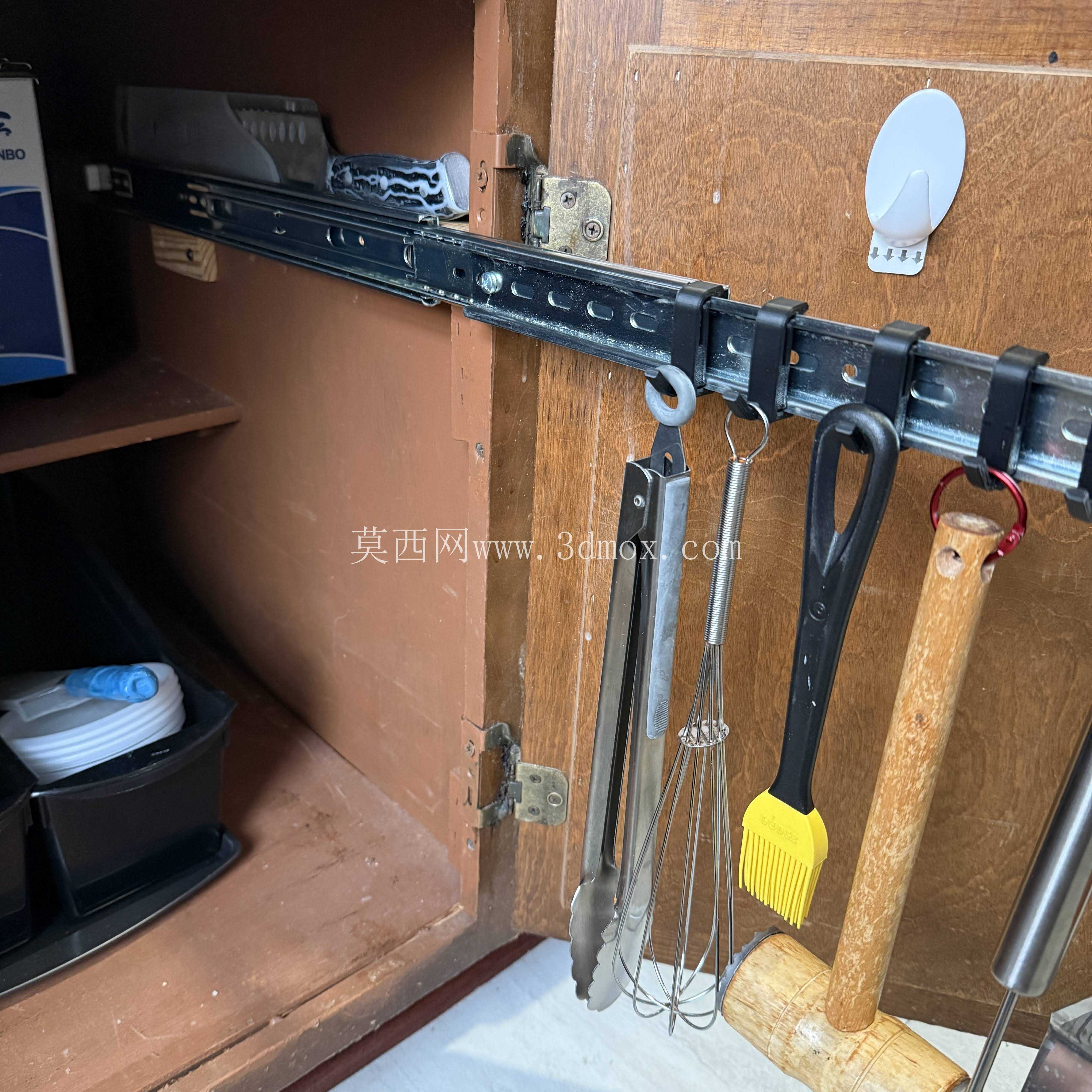

实际使用场景中，除了在电气柜内的DIN导轨上挂载小型工具、标识牌、线束整理挂环之外，该挂钩还可以拓展应用在抽屉滑轨的配套机构上，将DIN导轨配合该挂钩安装在抽屉侧边的滑轨位置，即可在抽屉拉出时利用挂钩挂载抽屉内的小型零件收纳袋、常用操作工具，不需要在抽屉面板上额外打孔安装挂点，不会破坏原有柜体的结构完整性。挂钩的整体外形尺寸紧凑，安装后不会超出DIN导轨前方的元件安装安全距离，不会干涉导轨上已安装的断路器、继电器等电气元件的正常操作与布线，卡接结构的设计也支持反复拆装调整位置，用户可以根据实际的挂载需求灵活调整挂钩在导轨上的安装位置，不需要重新打孔或调整导轨的安装状态。

从受力角度分析，挂钩的受力路径从水平承载段的挂载点直接传递到背部的卡接座，再通过卡扣的抱紧力分散到整个DIN导轨的接触面上，不会出现局部应力过大的问题，在常规挂载1kg以内的物件时，结构的变形量完全在弹性范围内，长期使用也不会出现塑性变形。如果需要挂载更重的物件，也可以通过增加打印填充率、更换更高强度的打印材料的方式提升挂钩的承重能力，整个结构的参数化设计逻辑也支持用户根据实际使用的导轨尺寸、挂载需求快速调整挂钩的长度、卡扣的抱紧量等参数，适配不同的非标安装场景。
