可3D打印参数化互锁滑轮套筒结构

这款互锁式滑轮套筒结构，核心面向桌面级3D打印制作的小型传动、工装夹持场景设计，可直接适配常规EMT导管与3/8英寸规格滚珠轴承完成组装，无需额外定制非标连接件，在小型自动化实验装置、桌面创客项目、简易传动模组搭建中都能直接复用。从实际使用场景来看，这类结构常被用在小型物料输送线的从动轮组、桌面工装的快换夹持套筒、教学实验台的传动演示单元上，相比一体成型的滑轮或套筒，互锁结构的设计让部件拆装维护更便捷，不需要额外的卡簧、顶丝等紧固件就能实现轴向与周向的限位，减少装配时的零件数量，也降低了小批量制作时的物料准备成本。

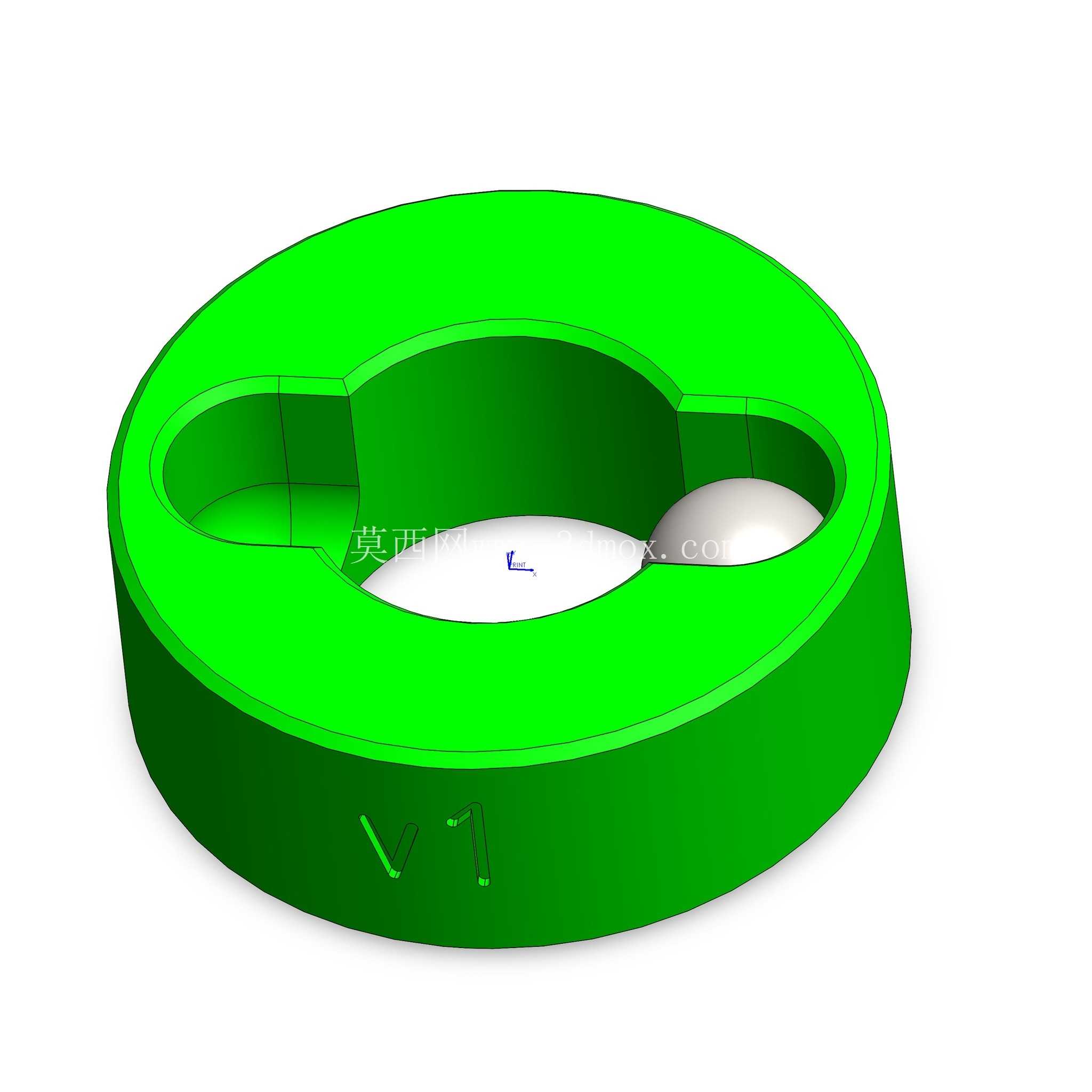

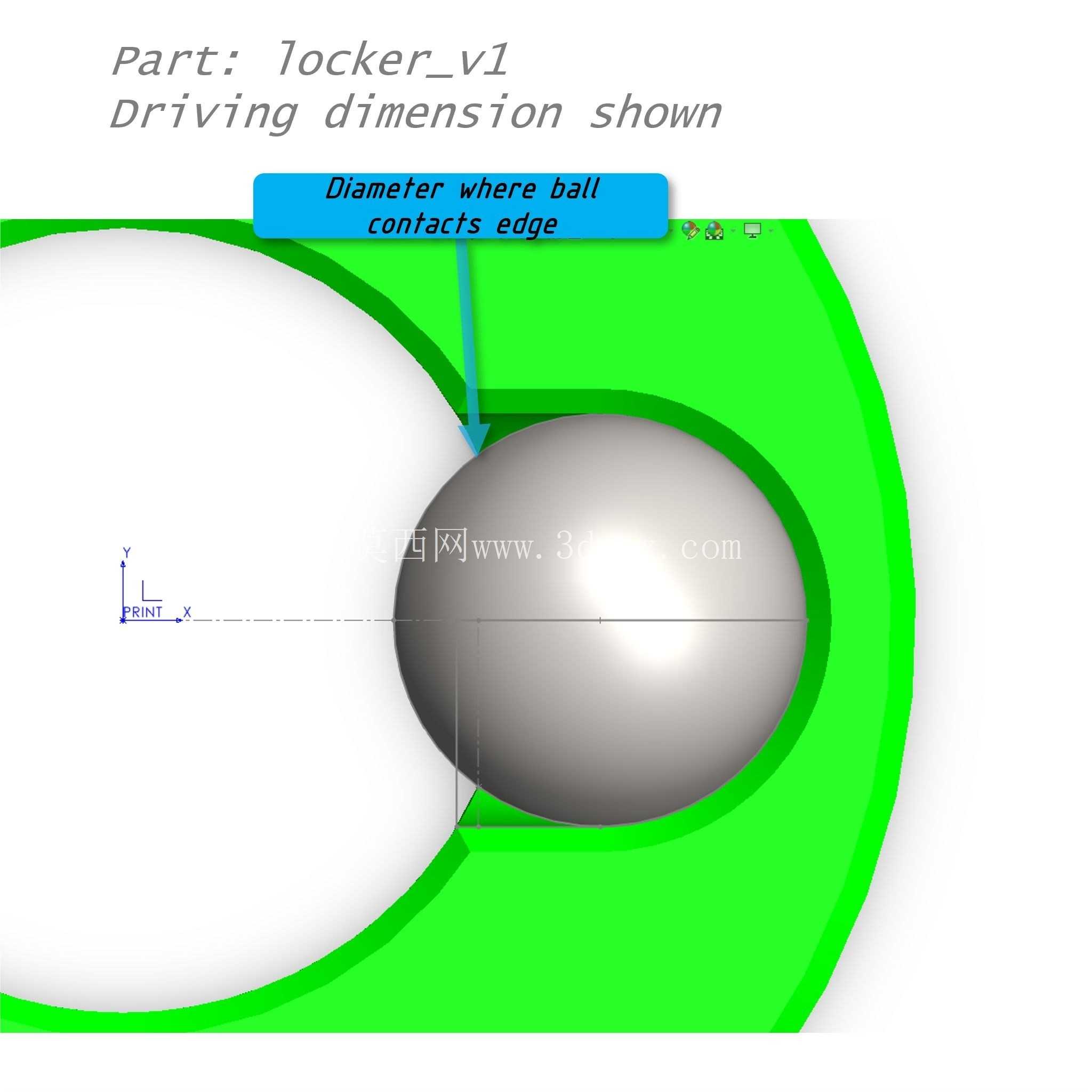

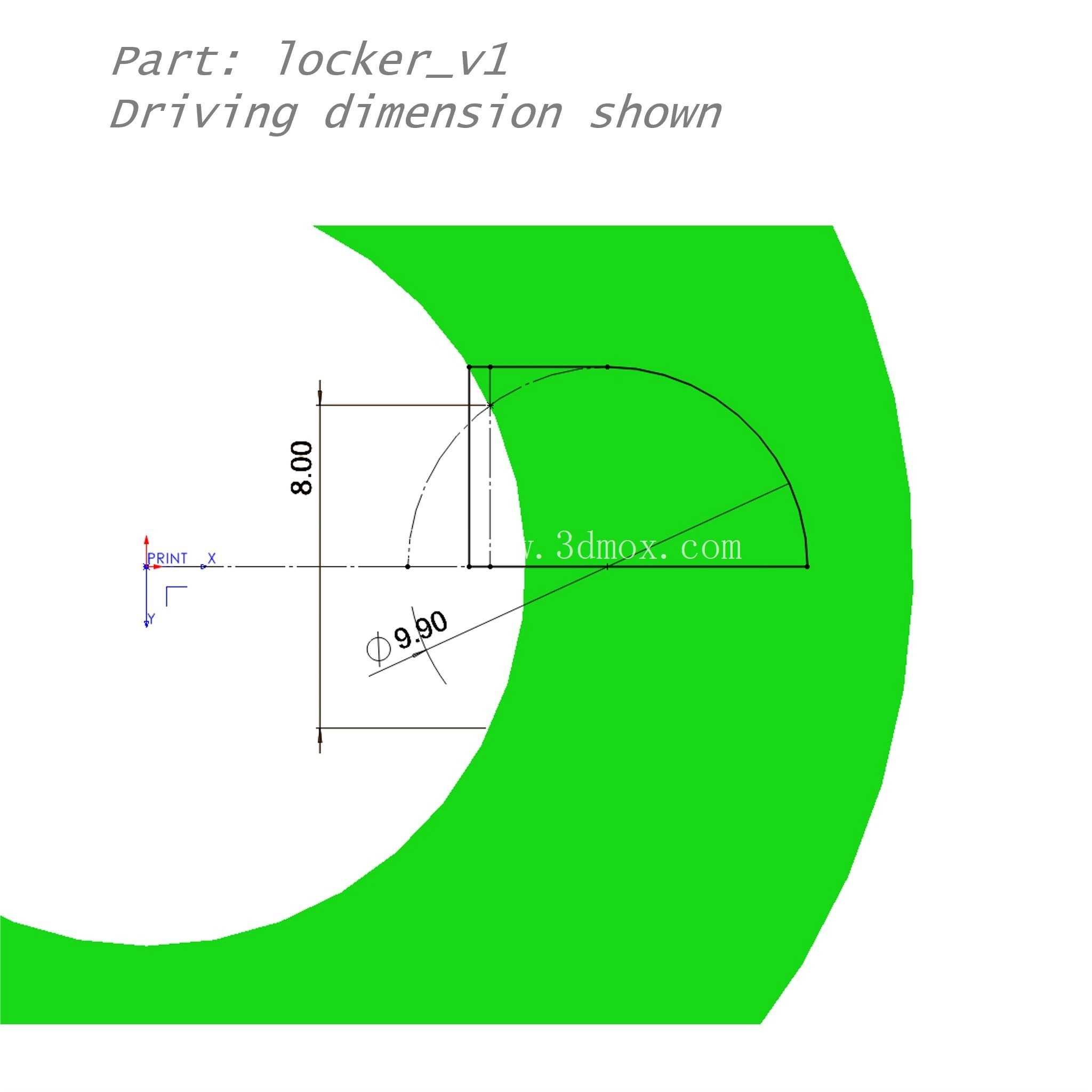

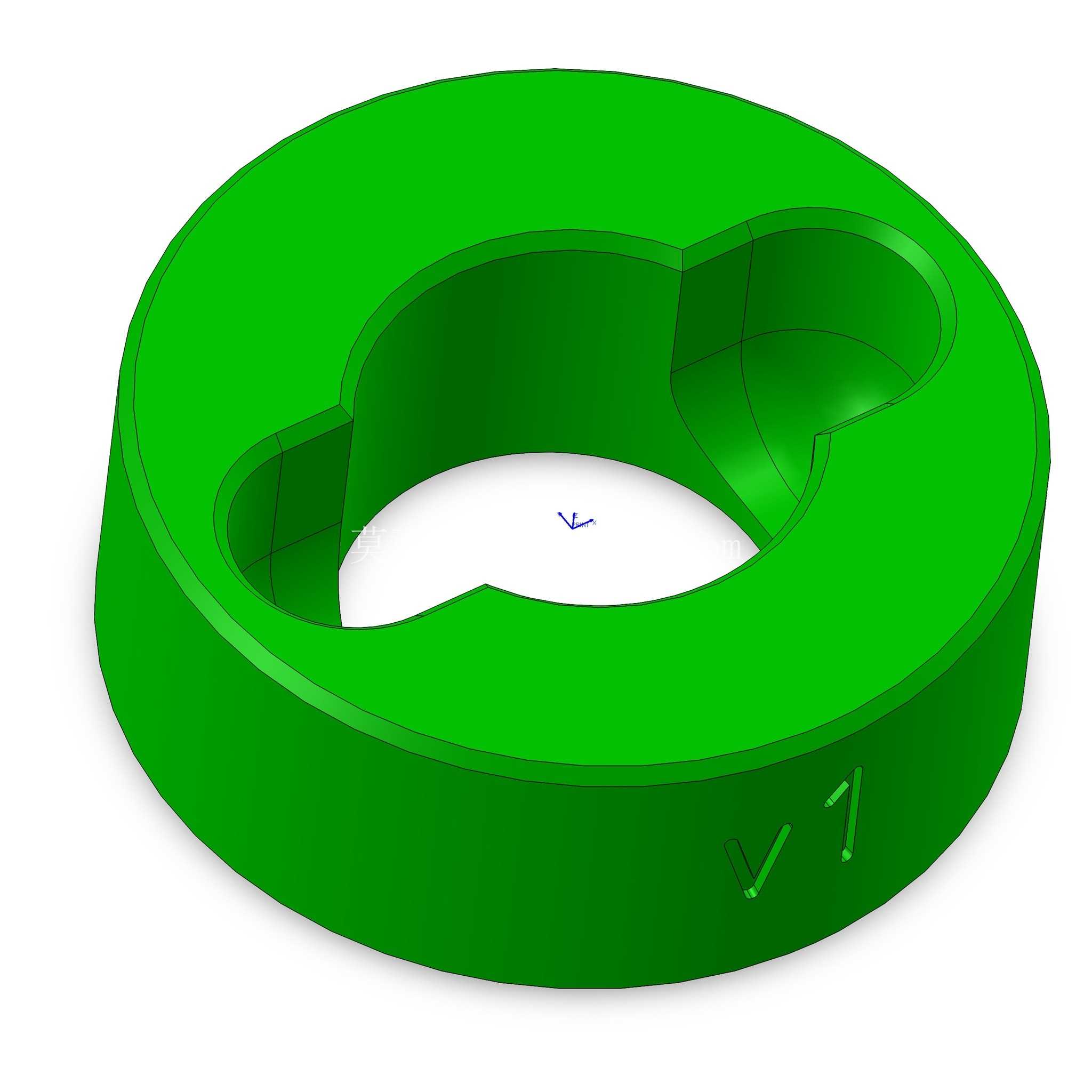

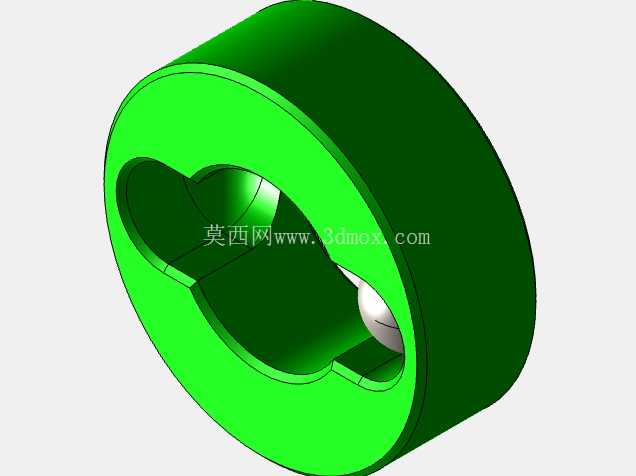

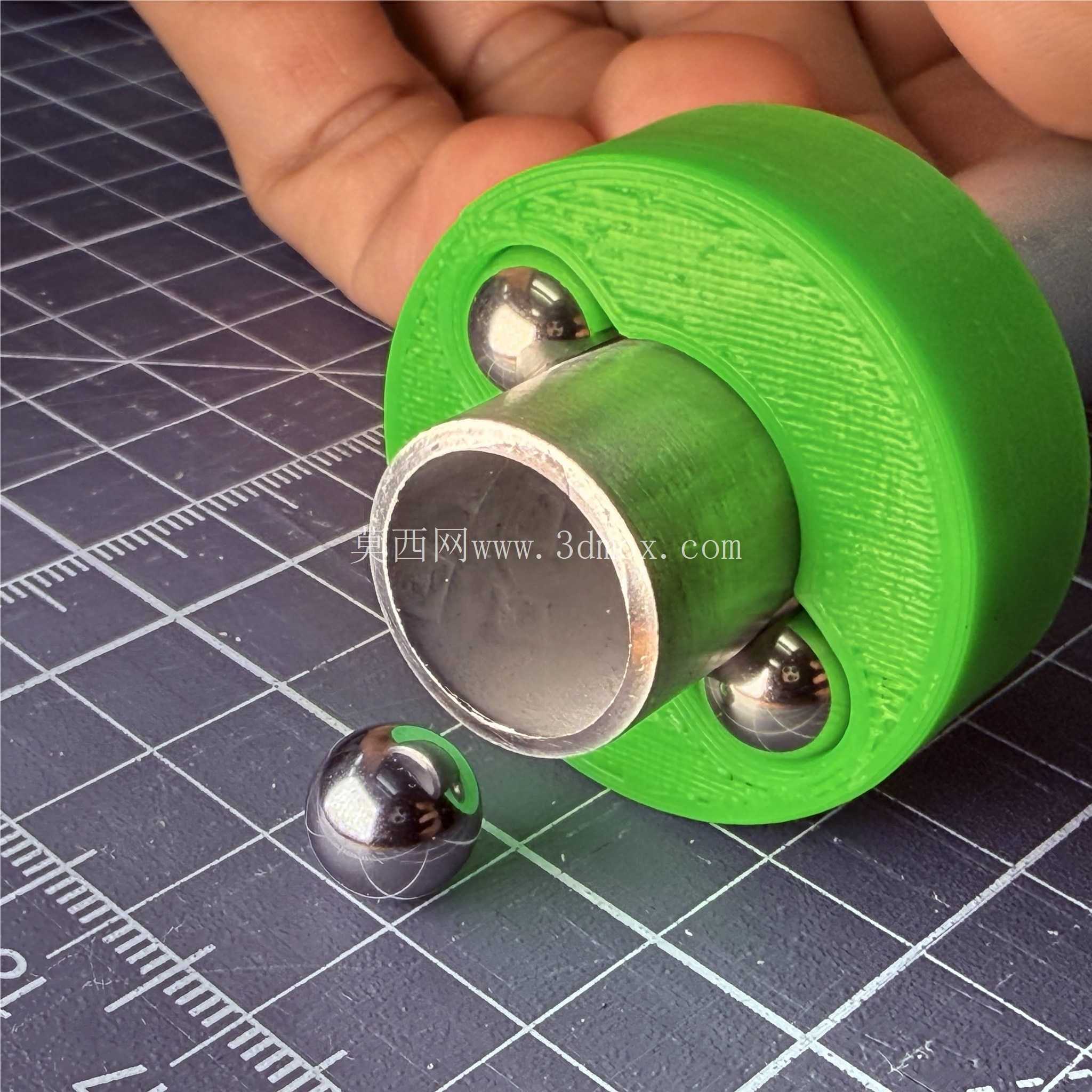

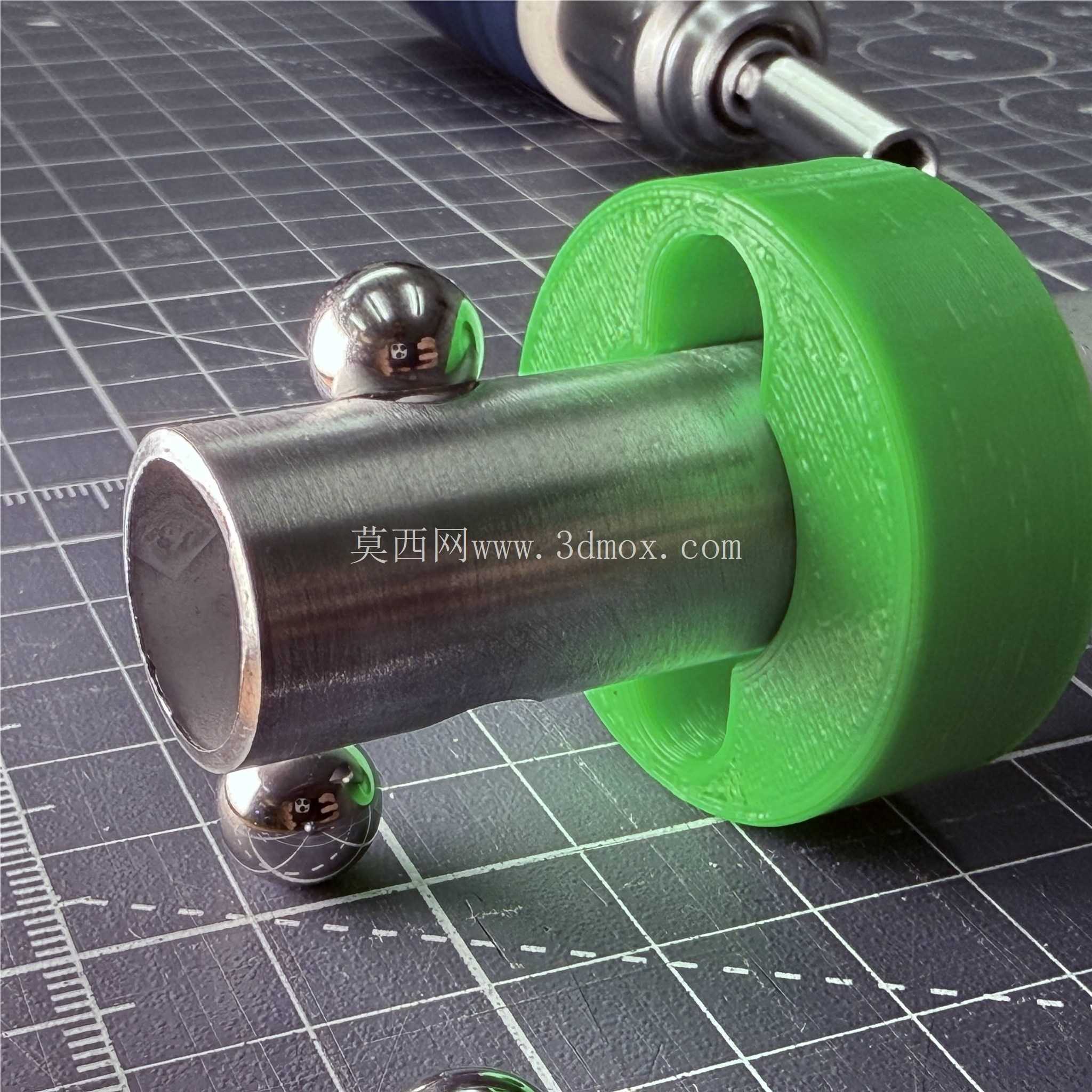

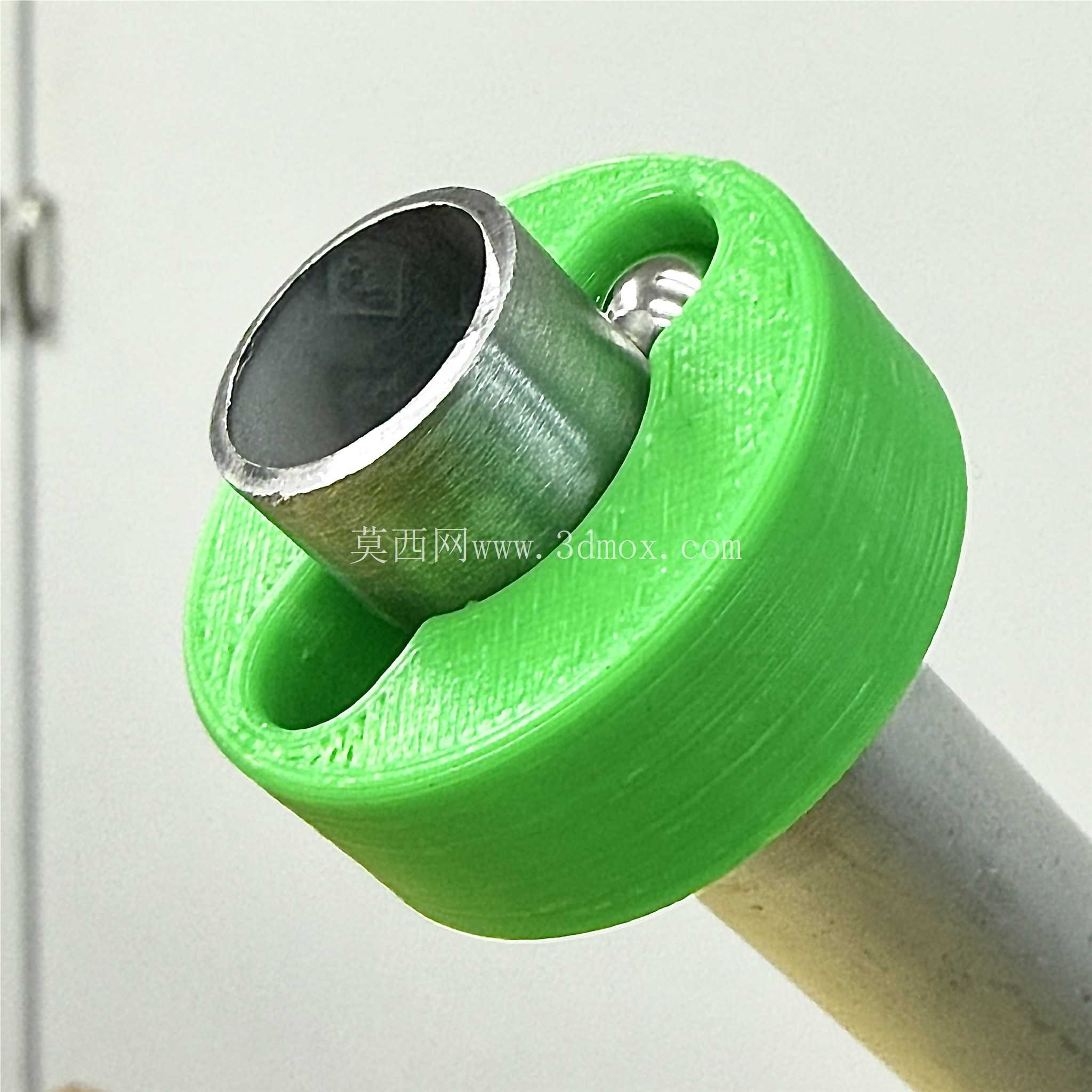

设计过程中优先考虑了3D打印的工艺适配性，主体的绿色滑轮部分采用带中心通孔的轮状结构，轮缘与中心安装位之间做了等厚的辐板过渡，避免打印时出现大面积悬空导致的翘曲变形，中心孔的尺寸直接匹配配套金属套筒的外径，公差控制在0.2mm以内，既保证打印后不需要二次打磨就能顺利压装，也不会因为间隙过大出现运转时的偏心晃动。金属套筒部分采用空心薄壁管结构，内壁光滑可直接穿入固定轴作为转动支撑，套筒外壁开有两道对称的弧形卡槽，刚好可以容纳两颗钢珠，当滑轮压装到套筒上之后，滑轮内壁的环形槽会刚好对准钢珠的位置，将钢珠限制在套筒的卡槽与滑轮的环槽之间，形成互锁结构，既可以传递周向的扭矩，也能限制滑轮在套筒上的轴向窜动，不需要额外加工键槽或者安装定位螺钉，对于3D打印的塑料零件来说，这种无紧固件的互锁设计能避免塑料件上加工螺纹带来的强度不足问题，也减少了装配时的工具依赖。

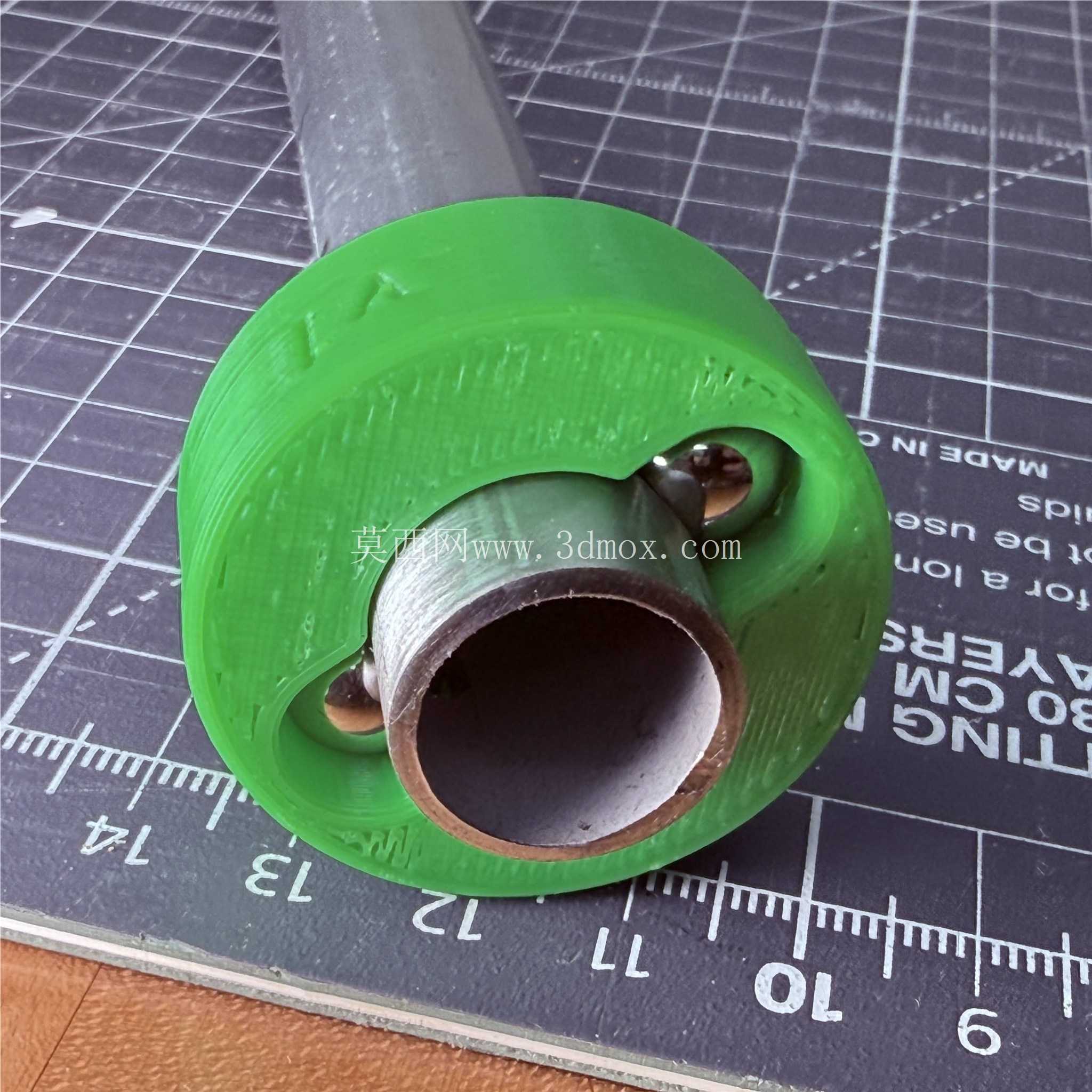

从安装边界来看，整个组件的径向最大尺寸由滑轮的外径决定，轴向总长度与套筒的伸出长度匹配，安装时只需要将套筒穿入固定在机架上的支撑轴，两端不需要额外加装轴端挡圈，因为钢珠互锁结构已经将滑轮与套筒连接为一个整体，套筒与支撑轴之间可以根据使用需求选择间隙配合实现自由转动，也可以加装紧定螺钉将套筒与轴固定，让滑轮在套筒上通过钢珠实现相对转动。在承载特性上，因为采用了标准滚珠作为滚动体，相比塑料直接与金属轴摩擦的结构，转动阻力降低60%以上，同时钢珠的接触应力分散在套筒的金属卡槽与滑轮的塑料环槽上，只要打印时选择PETG或者ABS这类强度稍高的材料，就能满足10kg以内的径向载荷使用需求，完全覆盖桌面级小型设备的传动负载要求。

参数化的设计逻辑让这个结构可以快速适配不同的尺寸需求，只需要调整滑轮外径、套筒内径、钢珠直径这几个核心参数，就能生成对应不同轴径、不同负载要求的衍生结构，不需要重新绘制整个零件的草图，对于需要快速迭代的创客项目或者教学演示场景来说，能大幅缩短设计调整的周期。实际测试过程中，采用常规0.4mm喷嘴、0.2mm层厚的FDM打印参数制作的滑轮件，压装配套的金属套筒与钢珠后，连续运转20小时没有出现松脱或者磨损过大的问题，转动过程中没有明显的卡顿或者异响，完全满足小型传动装置的使用要求。结构上没有复杂的异形曲面，所有特征都是回转体与规则槽位，不管是FDM还是光固化3D打印都能顺利制作，不需要添加额外的支撑结构，打印完成后只需要去除少量的打印溢边就可以直接装配，对打印设备的精度要求不高，普通入门级3D打印机就能制作出合格的零件。在功能拓展性上，还可以在滑轮的轮缘加工对应不同皮带的槽型，适配同步带、圆带等不同的传动介质，也可以将套筒的一端加工成六角结构，作为手动套筒扳手的转接头使用，实现一物多用，覆盖更多的小型工装与实验场景需求。
