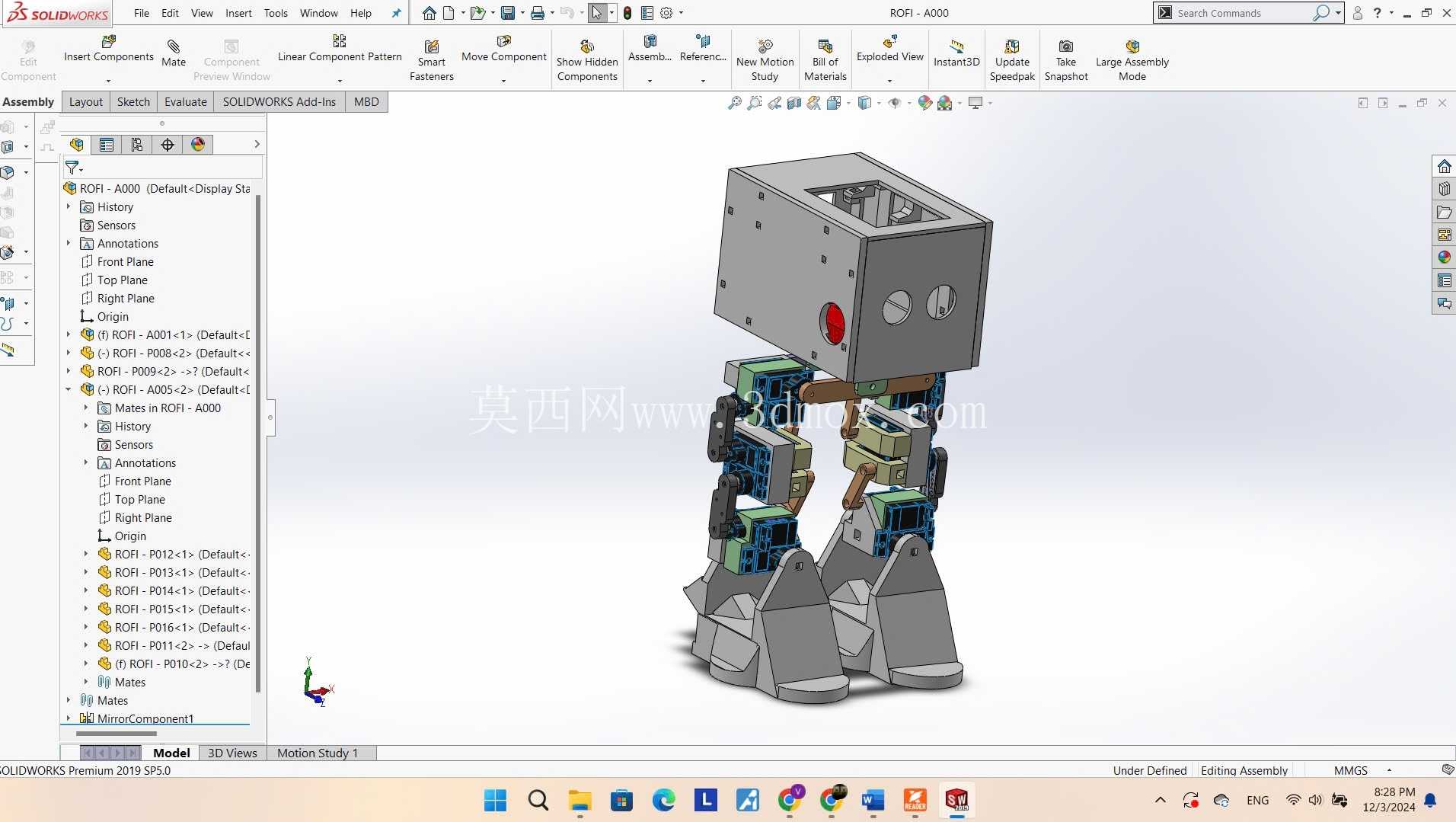

ROFI双足行走机器人可打印结构设计

　　这款双足行走机器人的结构设计，核心面向桌面级3D打印的快速验证场景，适配创客教育、仿生机器人入门研发、小型步态算法验证等实际使用需求，整体结构拆分逻辑完全围绕FDM3D打印的工艺特性做了适配，所有打印件均做了最小壁厚校验，避免大跨度悬空结构，无需额外打印支撑即可完成全部零件的成型，降低打印过程中的材料损耗与后处理工作量。从实际功能层面看，该双足结构采用平行连杆式的下肢传动方案，将舵机驱动端集中布置在髋部位置，有效降低小腿与足部的运动惯量，行走过程中整机重心波动控制在较小区间，配合足部的平底接触面设计，静态放置时无需额外支撑即可保持直立状态，适配平整桌面、实验台等常规室内测试场景的使用要求。

　　设计过程中优先考虑了装配的便捷性，所有转动副的安装孔位均预留了标准轴承的安装位，避免塑料件直接转动带来的磨损问题，连杆之间的连接采用标准紧固件锁紧，零件拆分时将易磨损的转动接触部位单独设计为可替换小件，长时间测试出现磨损后无需重新打印整个结构件，仅需更换对应小零件即可恢复设备功能。从安装边界来看，整机直立状态下的高度控制在150毫米区间，髋部整体宽度不超过80毫米，足部前后方向长度为60毫米，左右方向宽度为35毫米，单足的接触面积足够支撑整机重量，行走步幅最大可调整至30毫米，适配常规的步态调试需求，不会因为步幅过大导致重心偏移倾倒。

　　结构的走线空间做了预留，髋部的主体结构内部设计有走线槽，舵机的连接线可通过结构内部的空腔汇集到躯干位置，避免行走过程中线路与运动连杆发生干涉，同时也让整机外观更加整洁，没有外漏的杂乱线路。足部结构做了轻微的弧度优化，在脚跟着地与脚尖蹬地的步态阶段，能够平滑过渡重心，减少行走过程中的卡顿感，脚踝部位的转动副设置了有限位结构，避免舵机超行程转动导致的结构损坏，同时也能在调试阶段快速校准零位位置，减少前期调试的工作量。

　　整个结构的零件拆分完全规避了3D打印常见的翘曲风险，所有大平面零件均做了轻微的加强筋设计，既保证了零件的结构强度，也不会因为打印过程中的热收缩导致零件变形，零件之间的配合间隙预留了0.2毫米的打印公差，适配绝大多数桌面级FDM打印机的成型精度，打印完成后仅需简单去除毛边即可完成装配，无需额外的打磨、修配工作。在实际应用场景中，该结构既可以作为高校机器人工程专业的课程设计载体，让学生通过打印、装配、调试的全流程理解双足机器人的步态逻辑与结构设计要点，也可以作为小型仿生机器人的研发验证平台，在该结构基础上加装传感器、控制板即可拓展更多功能，比如视觉避障、姿态平衡调整等功能的验证，相比大型双足机器人平台，该结构的打印与装配成本更低，调试过程中的损坏风险更小，适合入门阶段的研发测试使用。结构的承重设计做了冗余校验，下肢连杆的强度可支撑额外加装100克以内的传感器与控制硬件，不会因为负载增加导致连杆变形或传动卡滞，舵机安装位采用通用的9g舵机安装尺寸，用户可根据自身的调试需求选择不同扭矩的舵机进行适配，无需修改安装孔位即可完成替换。
