T5系列铝合金同步带轮组结构设计

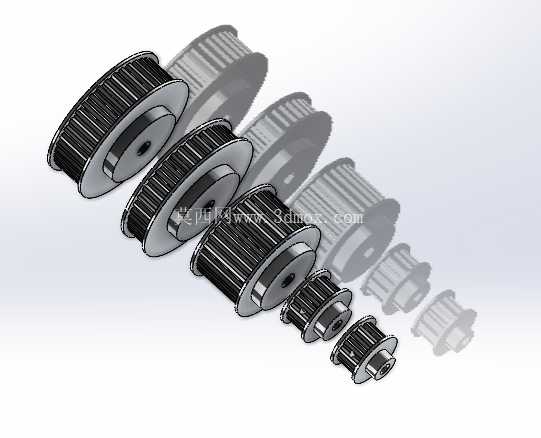

　　在轻工自动化输送、3D打印传动模组、小型通讯设备内部走线驱动、桌面级精密检测设备的动力传递环节中，同步带轮是保障传动比精准、无滑差动力输出的核心基础零件，本次呈现的T5节距系列铝合金皮带轮组，覆盖T5-21、T5-27、T5-36三种常用齿数规格，能够适配不同减速比、不同中心距的紧凑传动布局需求。从实际选型应用的角度来看，这类铝合金材质的同步带轮，相比钢制带轮重量降低60%以上，转动惯量更小，在高速往复传动的工况下，能够有效降低伺服电机的启动负载，减少启停过程中的冲击振动，尤其适合对传动响应速度有要求的小型自动化设备场景。设计过程中首先围绕T5型同步带的齿形参数做基准匹配，严格遵循节距5mm的齿形啮合公差，带轮的齿槽轮廓做了圆角过渡处理，避免齿尖应力集中刮伤同步带的带齿基体，延长皮带的实际使用寿命。轮体的法兰挡边采用一体加工成型结构，相比后期铆接的挡边，同轴度精度更高，在高速运转时不会出现挡边偏摆导致的皮带跑偏、掉带问题，挡边的高度高出带轮齿顶1.5mm，既能够完全限制皮带的轴向窜动，又不会因为挡边过高剐蹭皮带两侧的包布层。

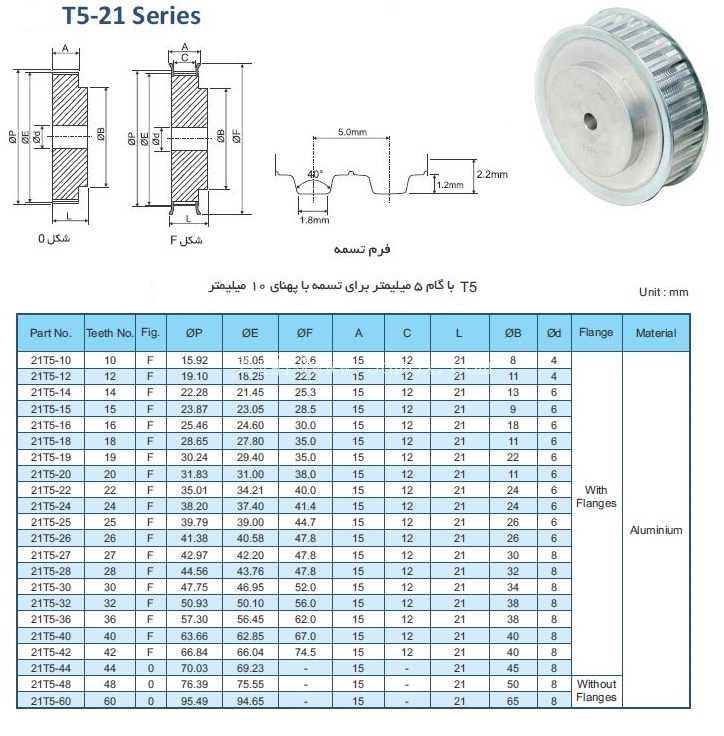

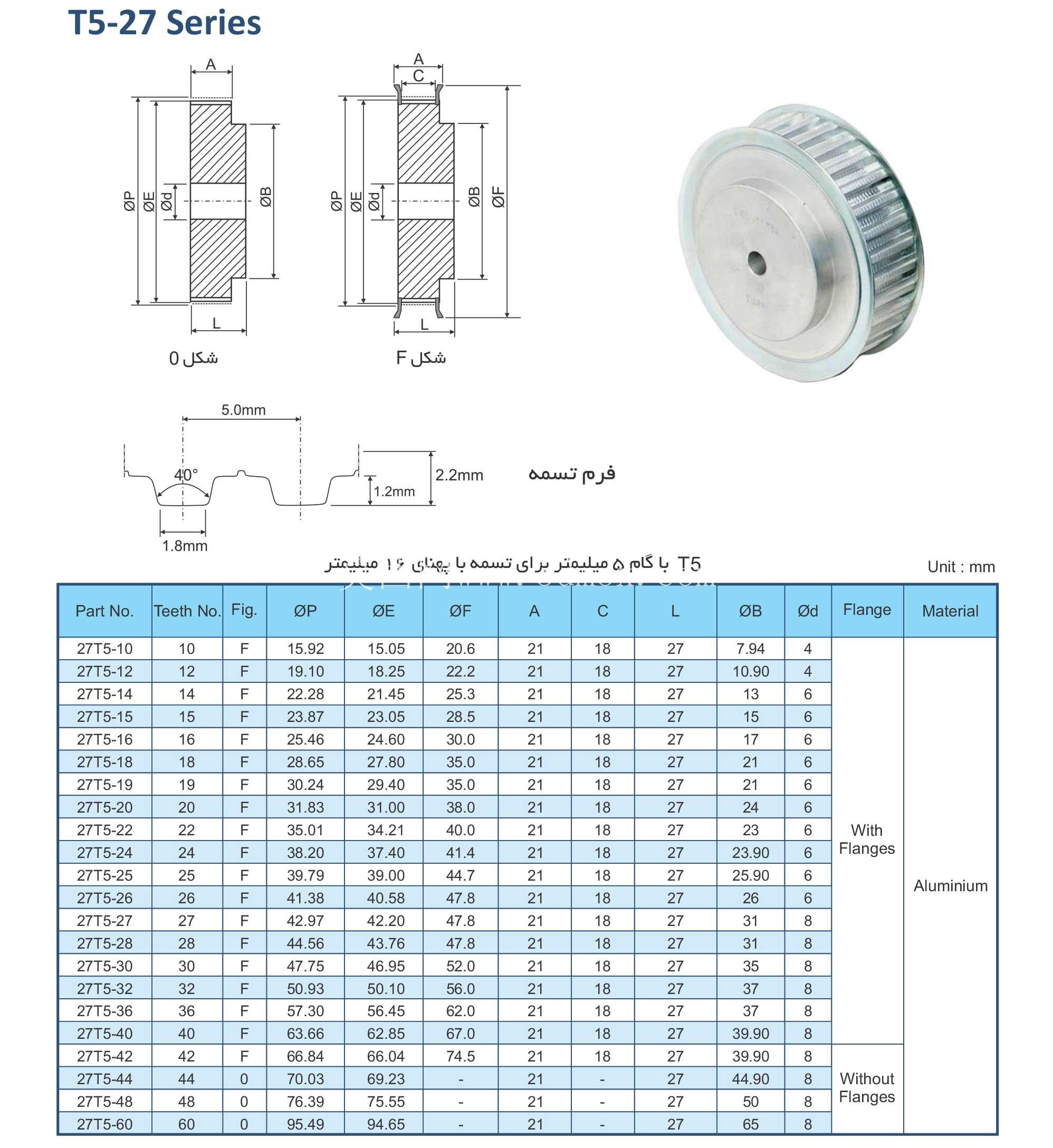

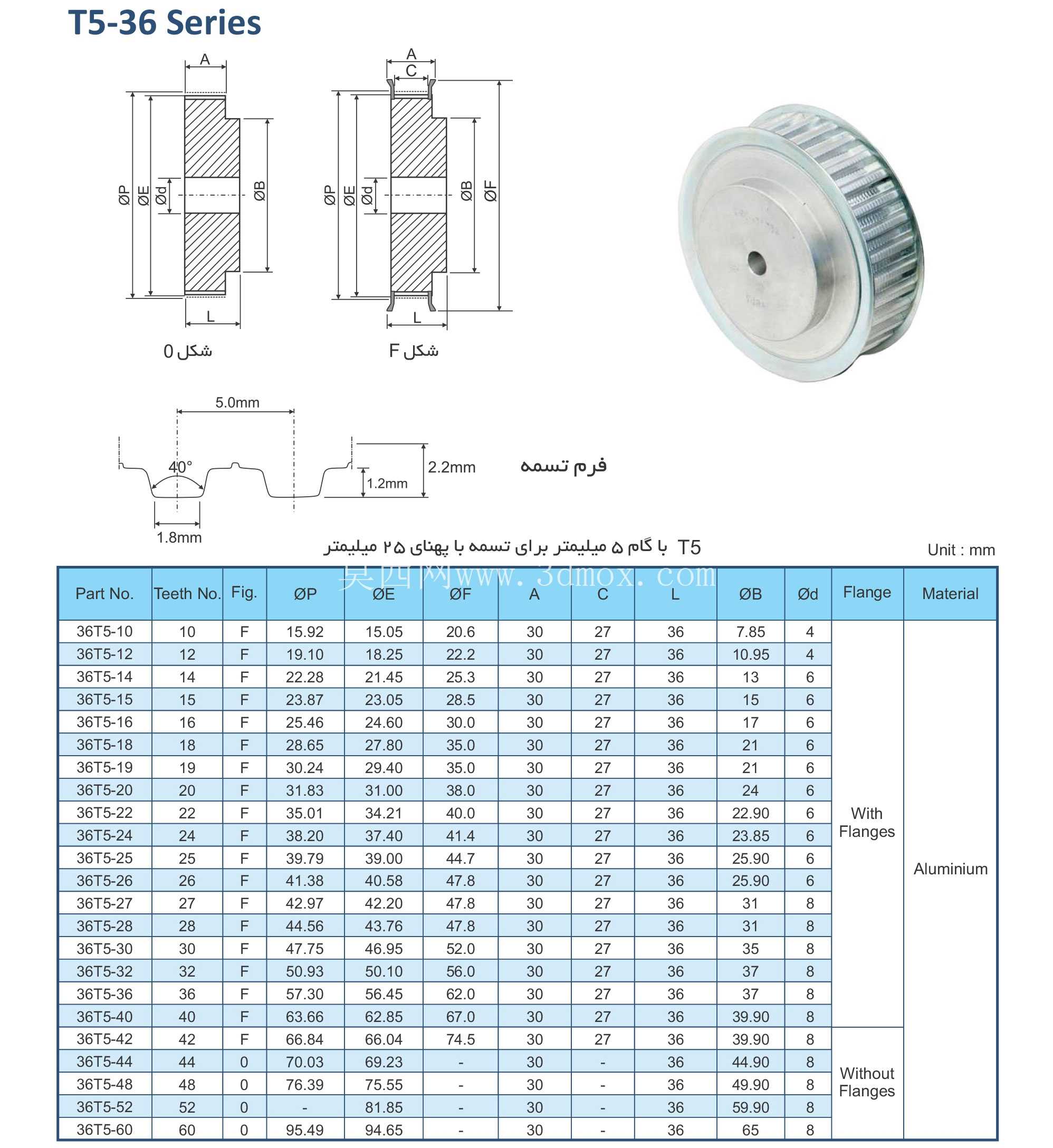

　　三种齿数的带轮均采用中心通孔加顶丝孔的安装结构，安装孔的公差按照H7级精度加工，能够与常用的微型输出轴、光轴做紧密配合，顶丝孔采用M4标准螺纹，分布在孔位的垂直方向，锁紧后能够保证带轮与轴之间无相对滑动，传递额定扭矩时不会出现丢转问题。从安装边界尺寸来看，T5-21规格的带轮外径约32.5mm，总宽度包含两侧挡边为21mm，适配宽度15mm的T5同步带，适合小空间内的末端传动布局；T5-27规格带轮外径约42mm，适配15mm宽度皮带，常作为中间过渡轮或者二级传动的从动轮使用；T5-36规格带轮外径约56.5mm，适配20mm宽度的T5同步带，能够传递更大的扭矩，适合作为动力输入端的主动轮使用。

　　轮体的表面做了本色阳极氧化处理，表面硬度达到HV200以上，耐磨性能相比 raw 铝材质提升3倍以上，在长期的皮带摩擦接触下，齿面不会出现快速磨损导致的齿形变形，能够长期保持啮合精度。在实际的设备装配场景中，这组带轮可以搭配张紧轮使用，通过调整中心距来控制皮带的张紧力，合适的张紧力能够避免皮带过紧导致的轴承受力过大、皮带过早疲劳断裂，也能避免皮带过松出现的跳齿问题。建模过程中，所有带轮的齿形参数都按照标准T5齿形做了全参数化绘制，齿槽的深度、齿顶圆角、齿根圆角都做了精确还原，装配时可以直接与标准T5同步带做啮合干涉检查，不需要二次调整齿形轮廓。

　　轮体的减重孔设计在轮毂与轮缘之间的辐板位置，在保证轮体整体结构强度的前提下，尽可能去除多余的材料，进一步降低转动惯量，适合高速运转的传动场景。轮毂的凸台高度根据不同齿数做了差异化设计，保证安装时轴的锁紧端面有足够的接触面积，不会因为锁紧力过大导致轮毂变形。对于通讯设备内部的小型传动机构来说，这类铝合金带轮不会产生锈蚀问题，在设备的全生命周期内不需要做防锈维护，同时材质无磁，不会对通讯设备的信号传输产生电磁干扰，适配通讯类设备的内部使用环境。在桌面级3D打印机的XY轴传动结构中，这组带轮的精度能够满足0.1mm级别的传动定位要求，配合同步带使用时，反向间隙可以控制在0.05mm以内，保证打印过程中喷头的移动精度。建模时还预留了可选的键槽结构位置，对于需要传递更大扭矩的场景，可以直接在中心孔位置加工键槽，配合平键使用，能够传递的扭矩可以提升一倍以上，适配更大负载的传动需求。
