FRC竞赛用1英寸挤压铝型材结构件

在青少年机器人竞赛的结构搭建场景中，铝型材的选型直接决定了整机的刚性、装配效率与后期改造成本，这款1英寸规格的挤压铝件正是针对FIRST系列机器人竞赛的快速搭建需求开发的专用结构型材。不同于工业流水线常用的欧标、国标铝型材，竞赛场景下的结构件需要兼顾轻量化、快装性与足够的抗冲击性能，毕竟机器人在对抗类赛事中需要承受频繁的碰撞、急停与负载冲击，普通民用铝型材要么槽口规格不匹配竞赛标准快装件，要么壁厚设计冗余不足，碰撞后容易出现变形导致传动卡滞。

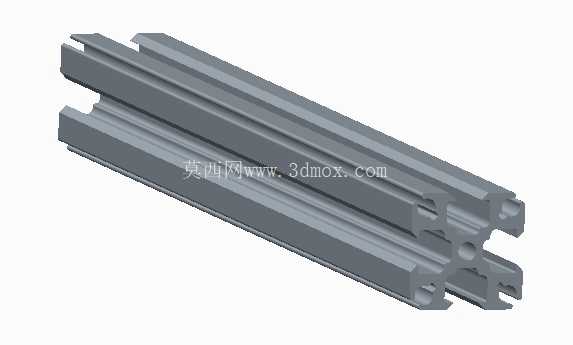

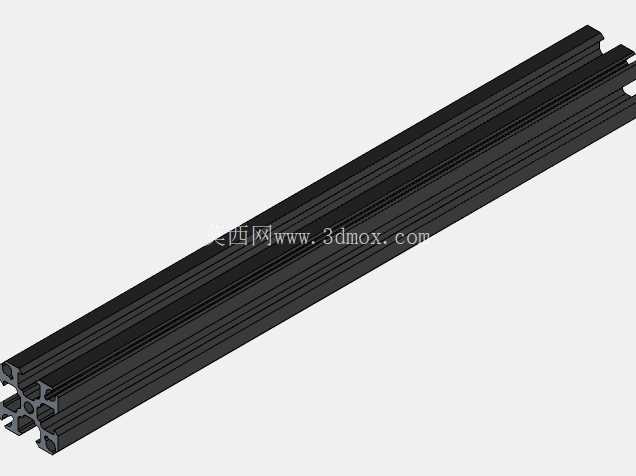

这款挤压铝采用1英寸（25.4mm）的正方形截面设计，截面四周预留了多道通长T型槽，槽口尺寸完全匹配REV体系的标准紧固件，不需要额外攻丝或者焊接，只需要配套的T型螺母、内六角螺栓就能完成任意位置的连接固定，队员在赛场临时调整结构时，只需要内六角扳手就能完成拆装，不需要携带复杂的加工工具。型材的壁厚经过针对性优化，在保证截面惯性矩满足竞赛机器人负载要求的前提下，尽可能削减了非受力区域的材料厚度，整根型材的重量比同规格工业铝型材轻15%左右，能有效降低机器人整机重量，给电池、执行机构留出更多重量配额。

从设计思路上看，这款型材的截面做了多腔室的加强筋布局，中心区域的十字加强筋将正方形内部分隔为四个独立腔室，相比单腔空心铝型材，抗扭刚度提升了近40%，当机器人承受侧向碰撞时，型材不会出现局部凹陷或者弯折，能有效保护安装在型材上的电机、传动轮等精密部件。型材的四个外角做了小尺寸的圆角过渡，避免搭建过程中尖锐边角划伤队员，同时也能减少碰撞时的应力集中，防止边角位置出现开裂。槽道内部的尺寸公差控制在±0.1mm以内，T型螺母滑入后不会出现旷量，连接后的结构件不会因为长期振动出现松动，不需要额外添加防松胶就能满足赛事全程的使用需求。

在实际安装边界上，这款型材的截面外接圆尺寸控制在25.4mm，相邻两根型材垂直连接时，配合标准角件不会出现突出的干涉部分，能最大化利用机器人的搭建空间，不管是作为底盘的主梁、升降机构的导向立柱，还是机械臂的支撑臂都能适配。型材的端面可以直接配套REV标准的端盖、轴套安装座，不需要二次加工端面就能完成轴承、转动轴的装配，能大幅缩短队伍的备赛加工周期。型材表面采用自然阳极氧化处理，表层氧化膜厚度控制在8-12μm，既不会因为膜层过厚影响装配尺寸，也能有效防止备赛、参赛过程中手上的汗液导致型材表面氧化发黑，长期使用也能保持表面的光洁度，不会因为锈蚀导致T型螺母滑动卡滞。

不同于通用铝型材需要根据需求自行裁切长度，这款配套的挤压铝可以根据搭建需求任意截断，截断后截面的毛刺只需要简单打磨就能直接使用，槽道内不会因为裁切产生的铝屑残留导致螺母滑入不畅，不管是做短距离的传感器安装支架，还是长跨度的底盘纵梁都能适配。在竞赛场景的实际使用中，这款型材可以兼容同一体系的皮带轮、导轨滑块、编码器安装座等标准配件，不需要单独设计转接件，能减少队伍的自定义加工零件数量，降低备赛的加工成本与时间成本。当机器人需要做结构迭代时，拆下的型材可以完全重复利用，不会因为焊接、打孔导致材料报废，对于需要反复测试结构方案的竞赛队伍来说，这种模块化的型材能大幅提升方案迭代的效率。

从受力特性来看，这款挤压铝的弯曲强度满足单根1米跨度下承载5kg负载的挠度不超过1mm，完全能覆盖竞赛机器人上的机械臂支撑、升降导轨、底盘框架等所有受力场景，即使在机器人发生高速碰撞时，型材的变形量也在弹性范围内，碰撞后不需要更换型材就能恢复结构精度，不会因为塑性变形导致轮子定位偏移、传动机构错位等问题。型材槽道的开口宽度经过精准设计，既可以适配标准的T型螺母，也可以直接滑入配套的尼龙滑块，作为直线运动的简易导轨使用，在一些不需要高精度直线运动的升降、伸缩机构中，不需要额外安装线性导轨，直接利用型材本身的槽道就能完成导向，进一步简化结构、减轻重量。
