改良款Ultimaker架构超立方体3D打印机

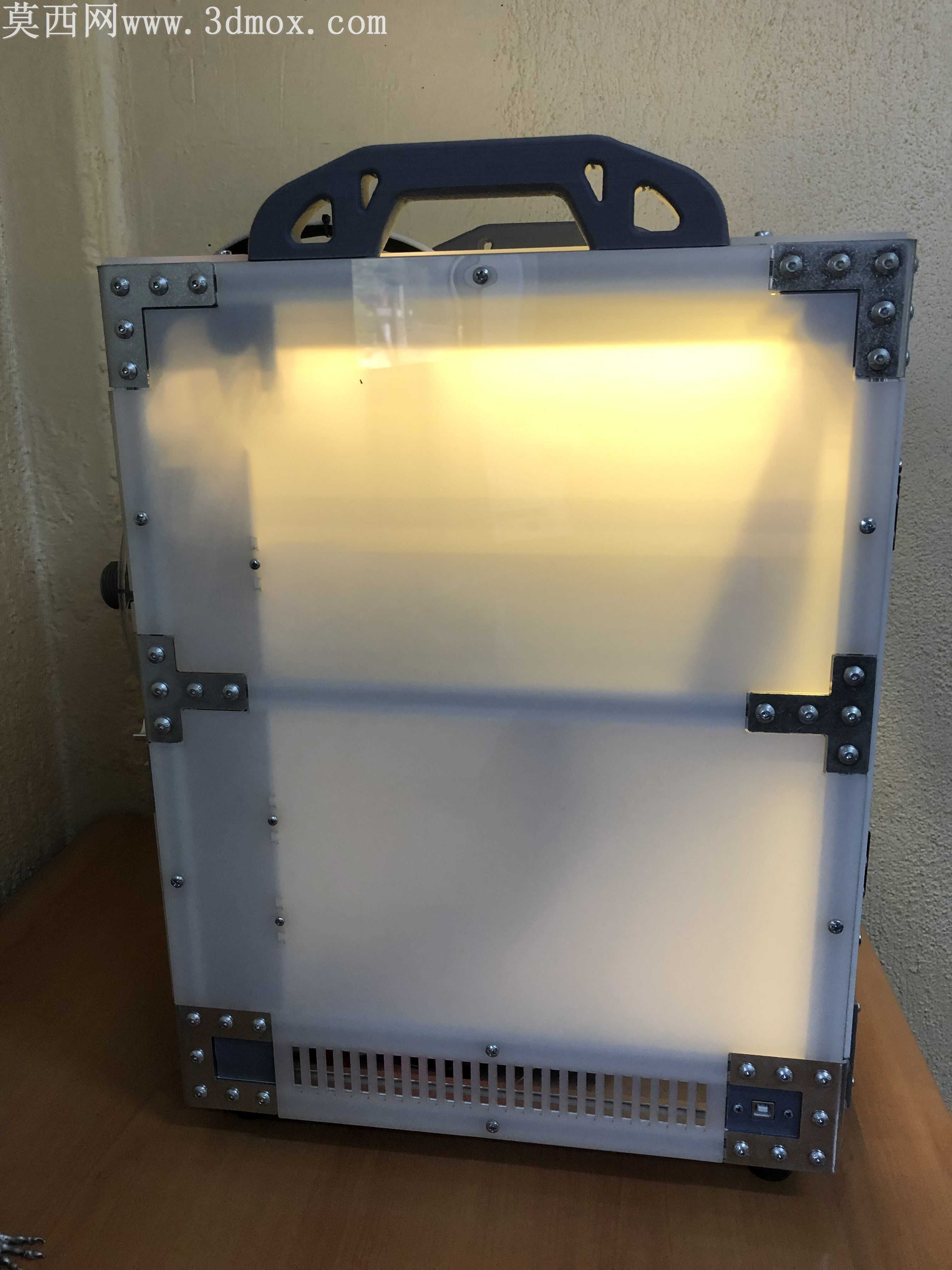

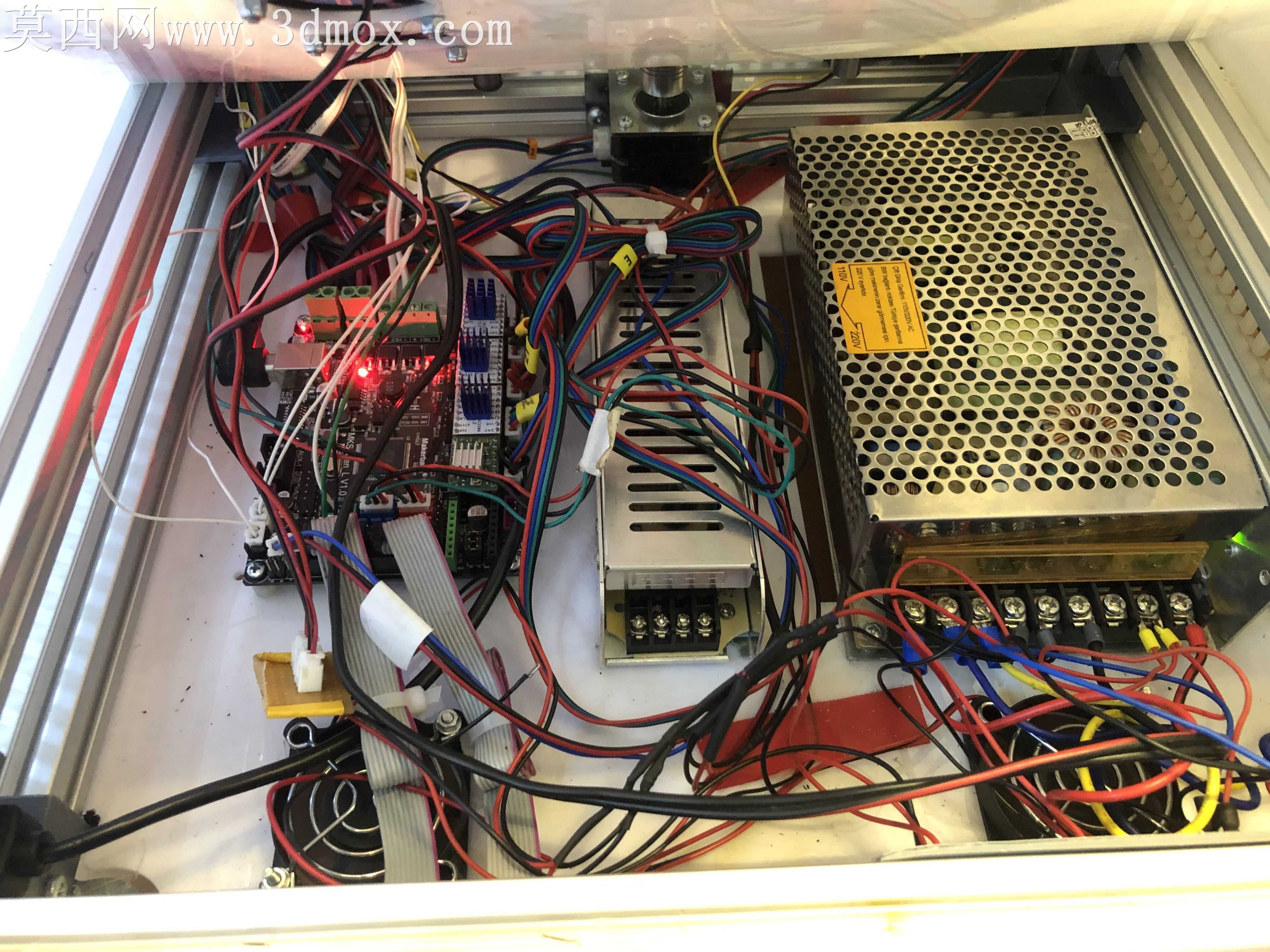

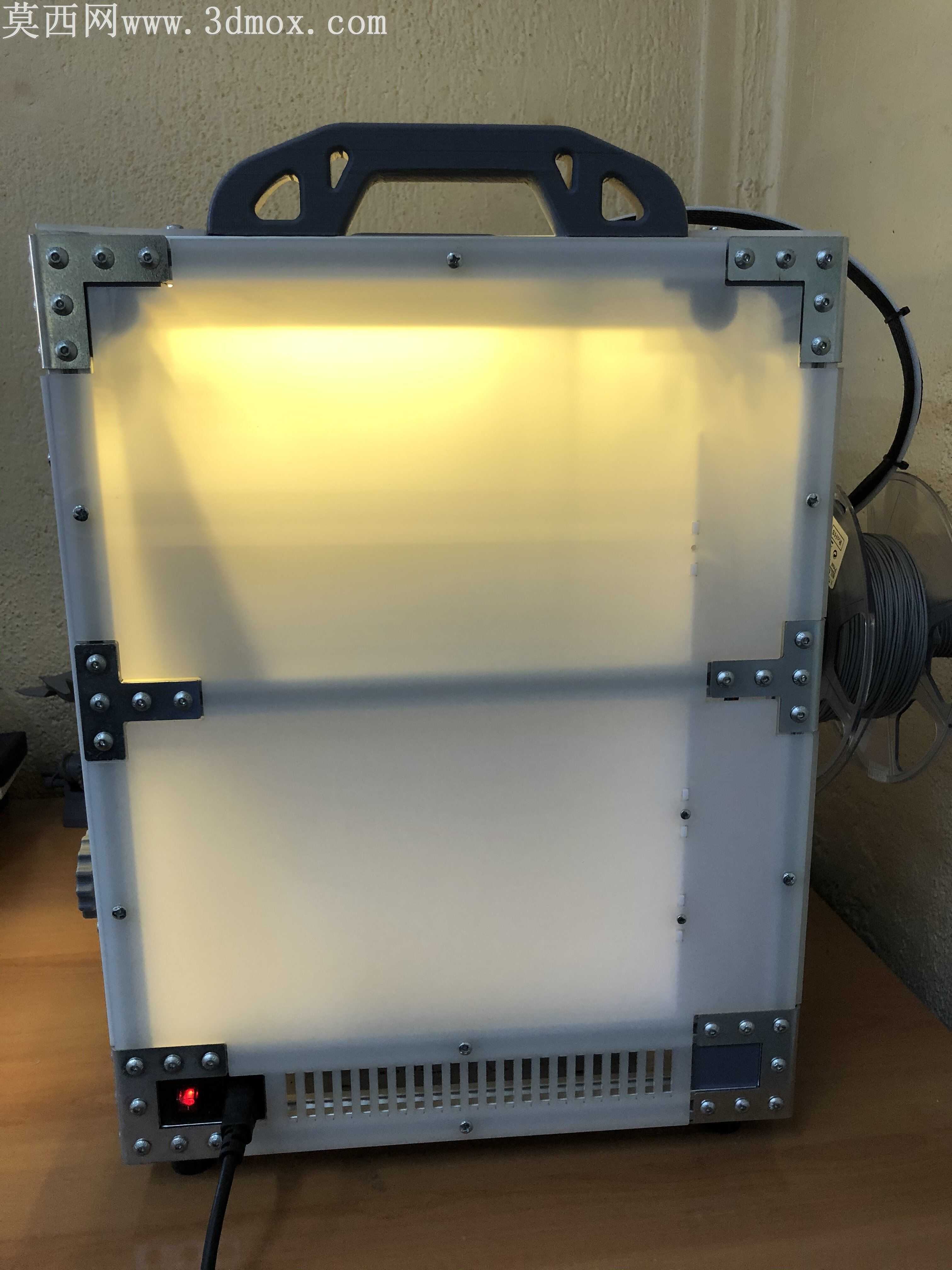

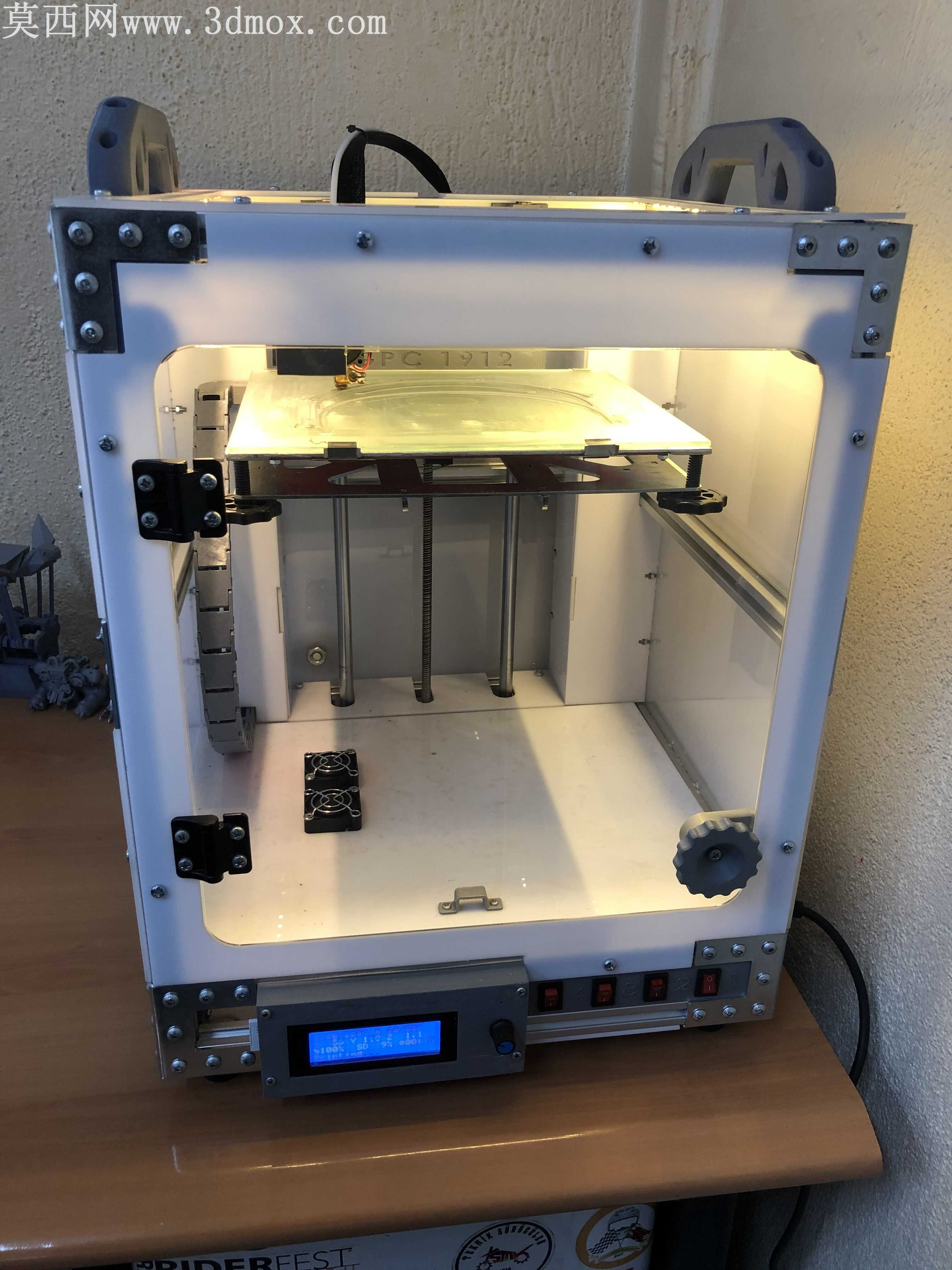

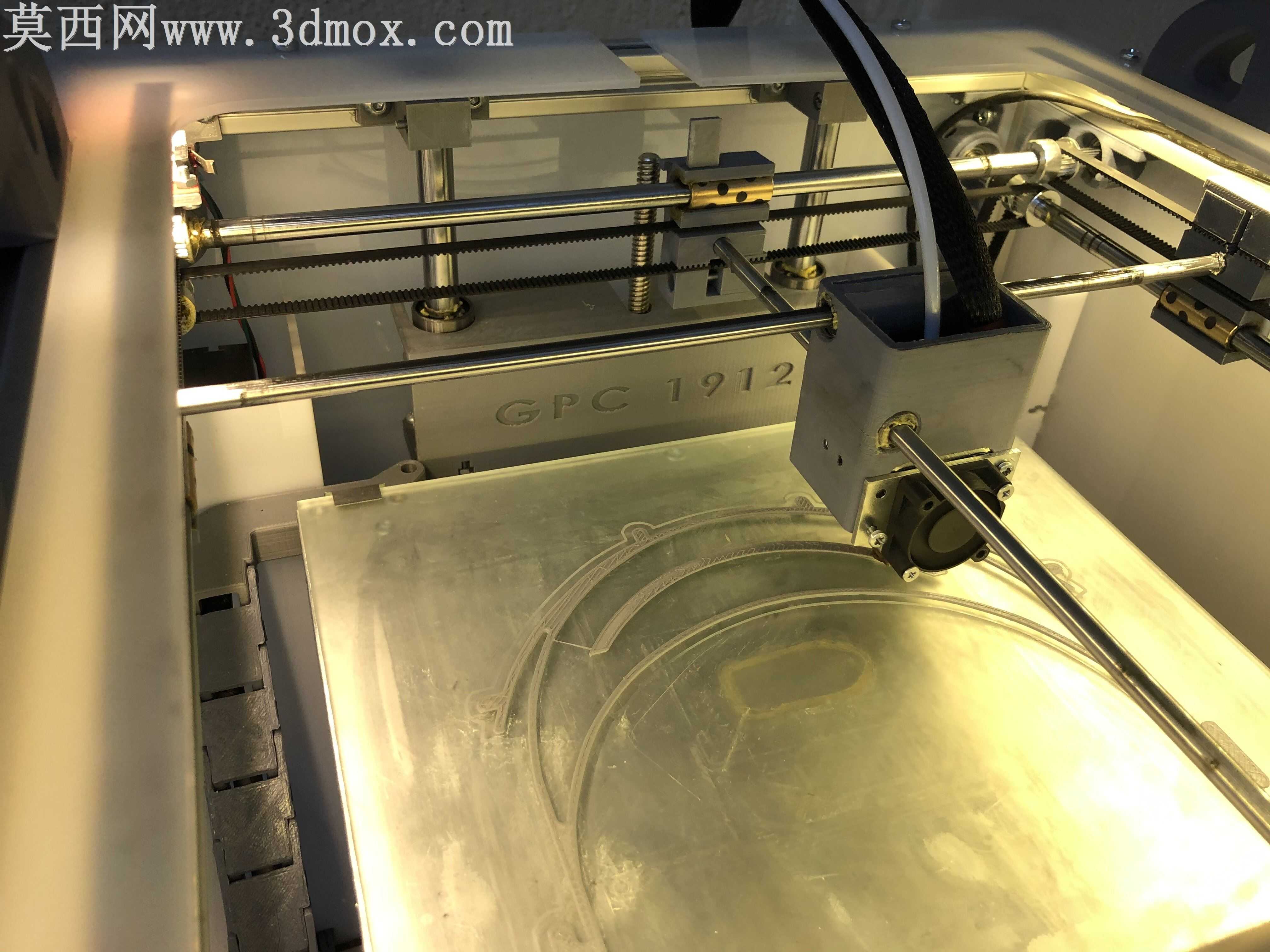

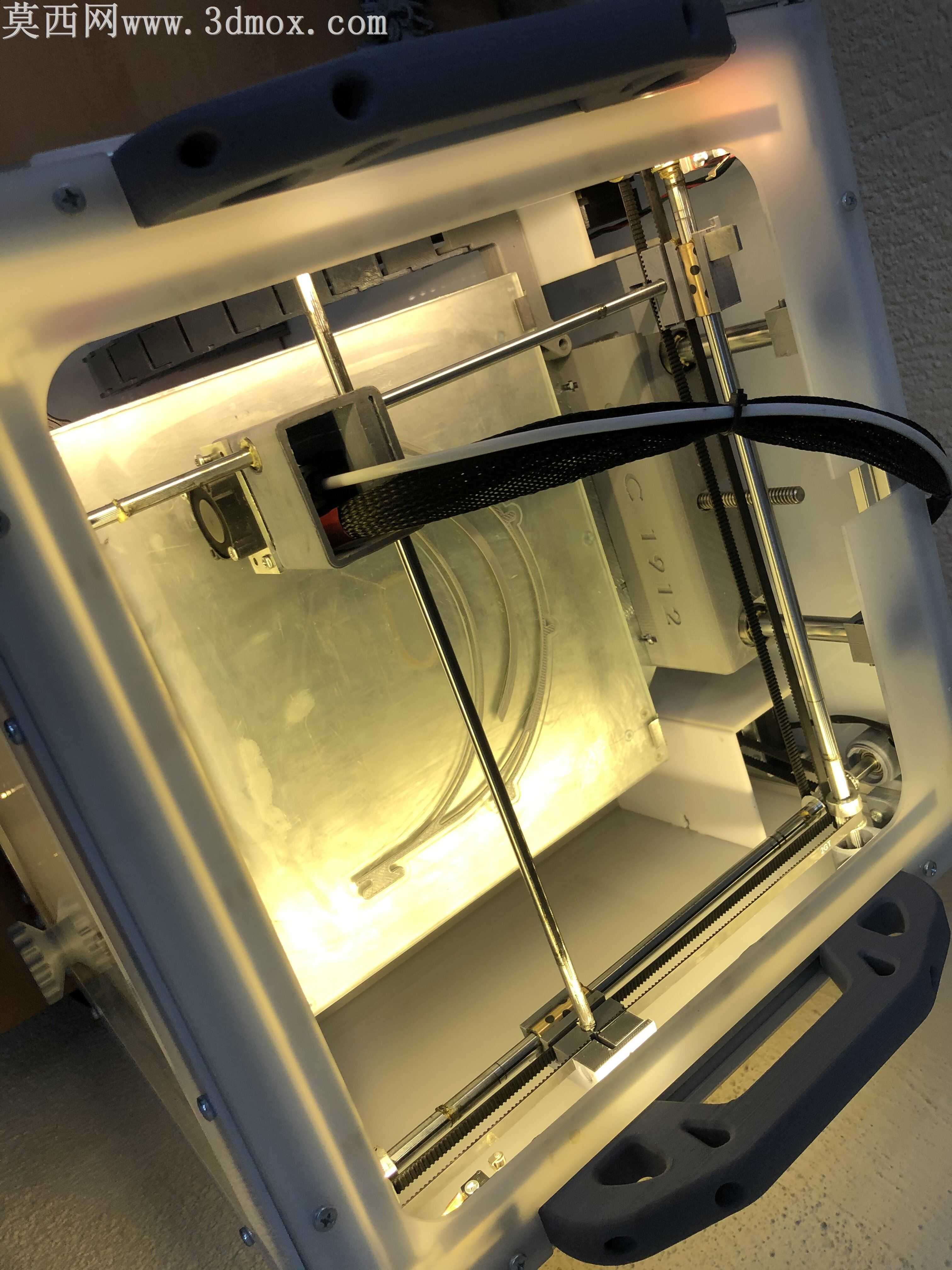

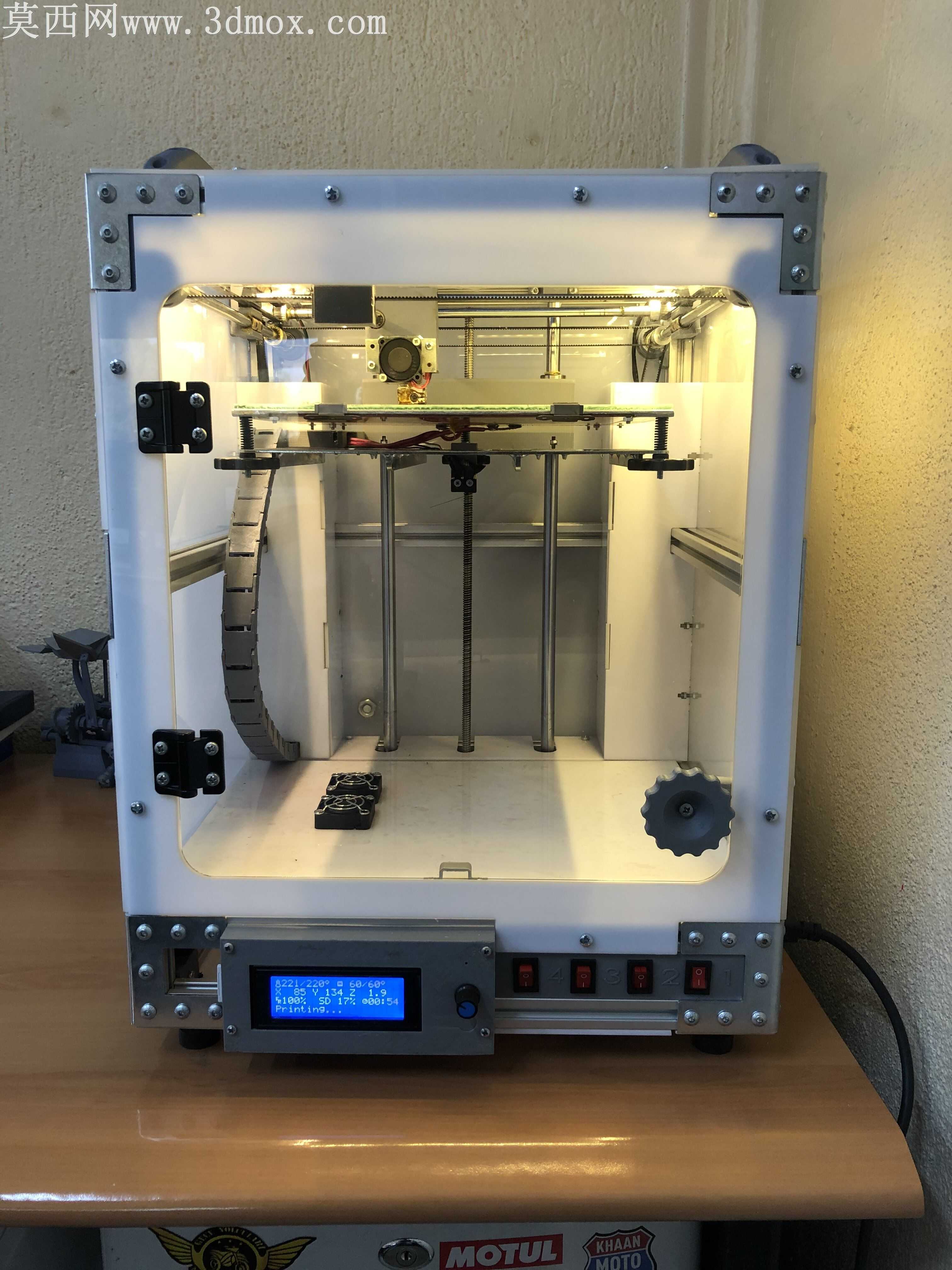

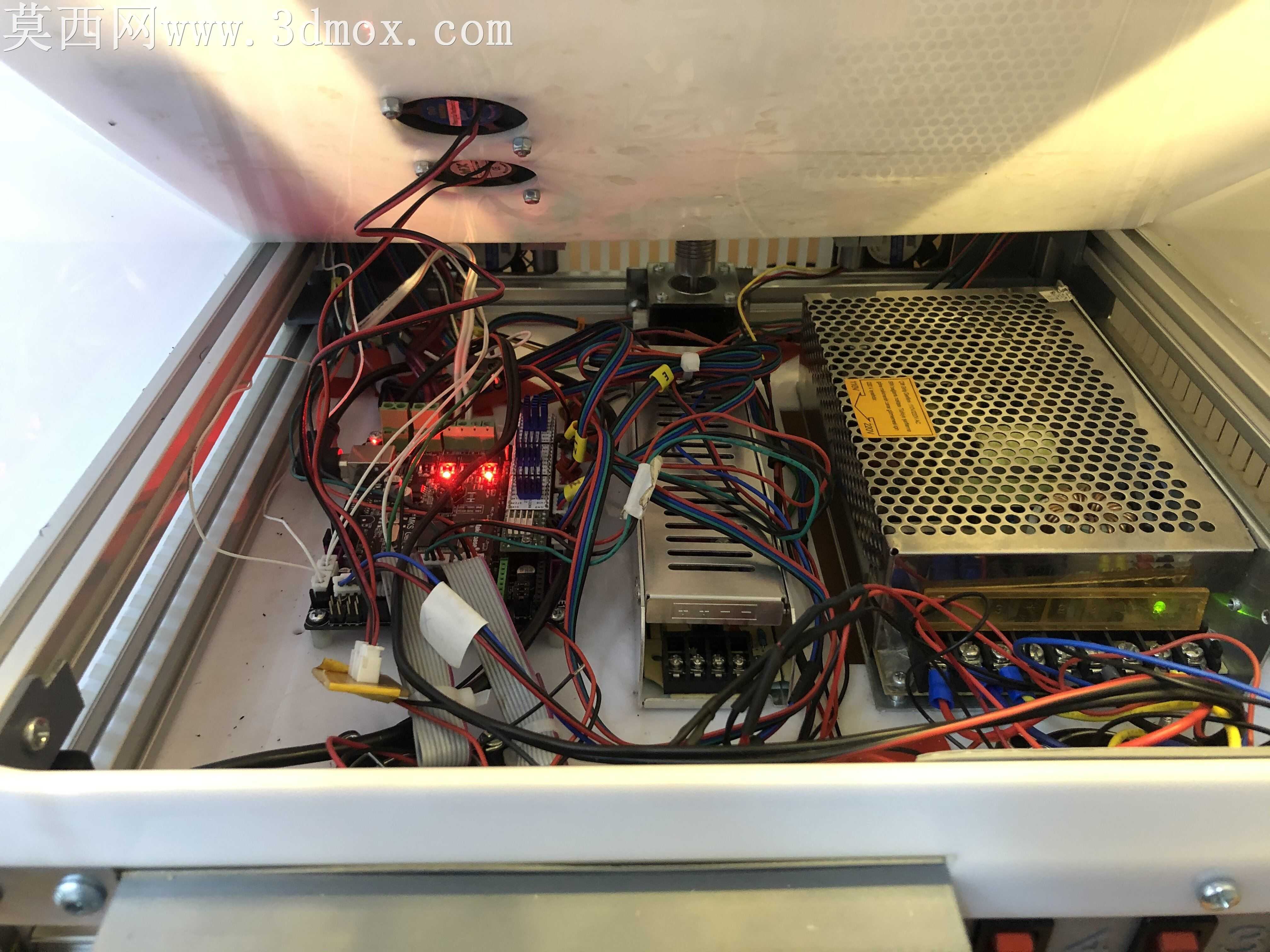

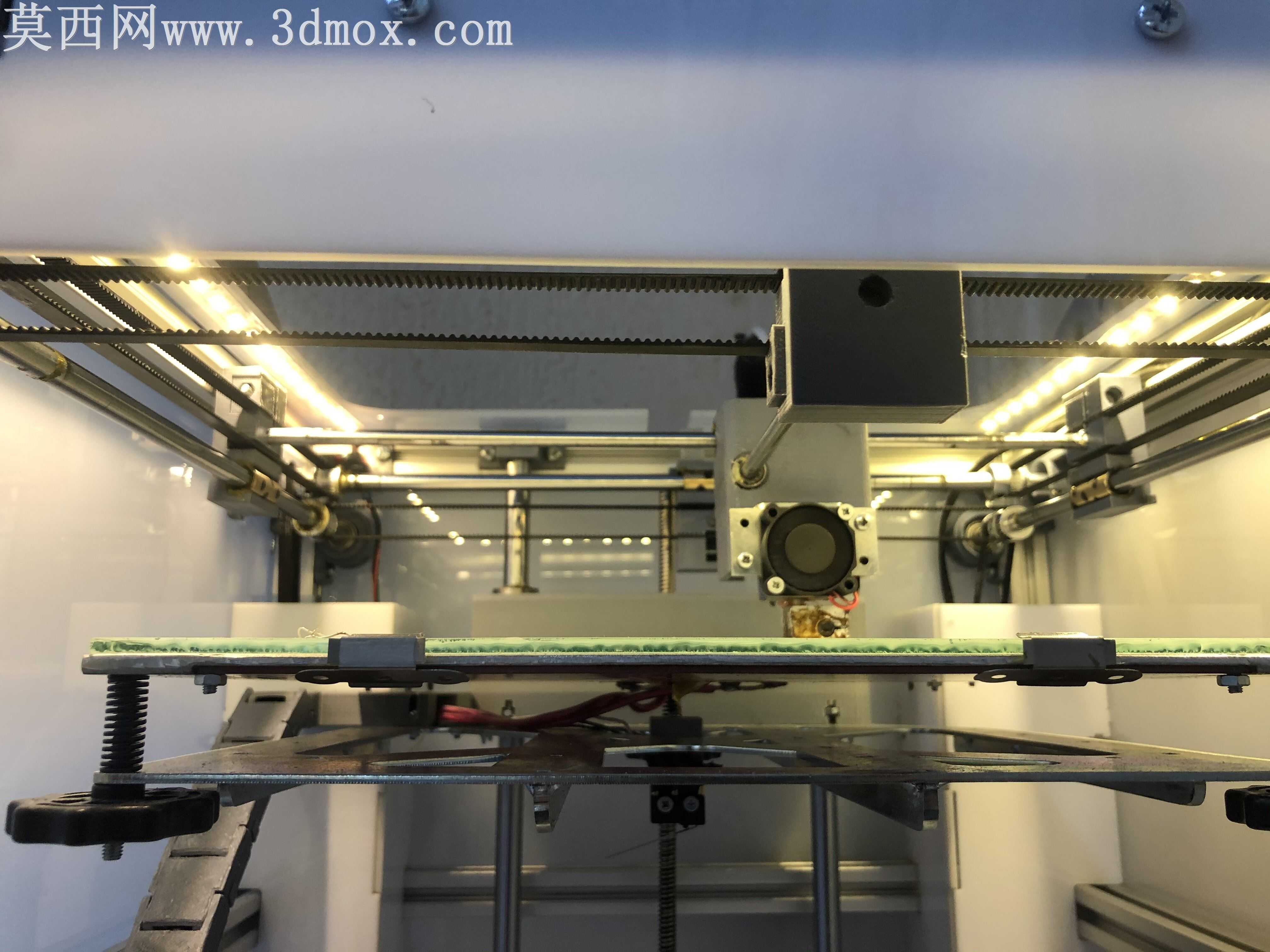

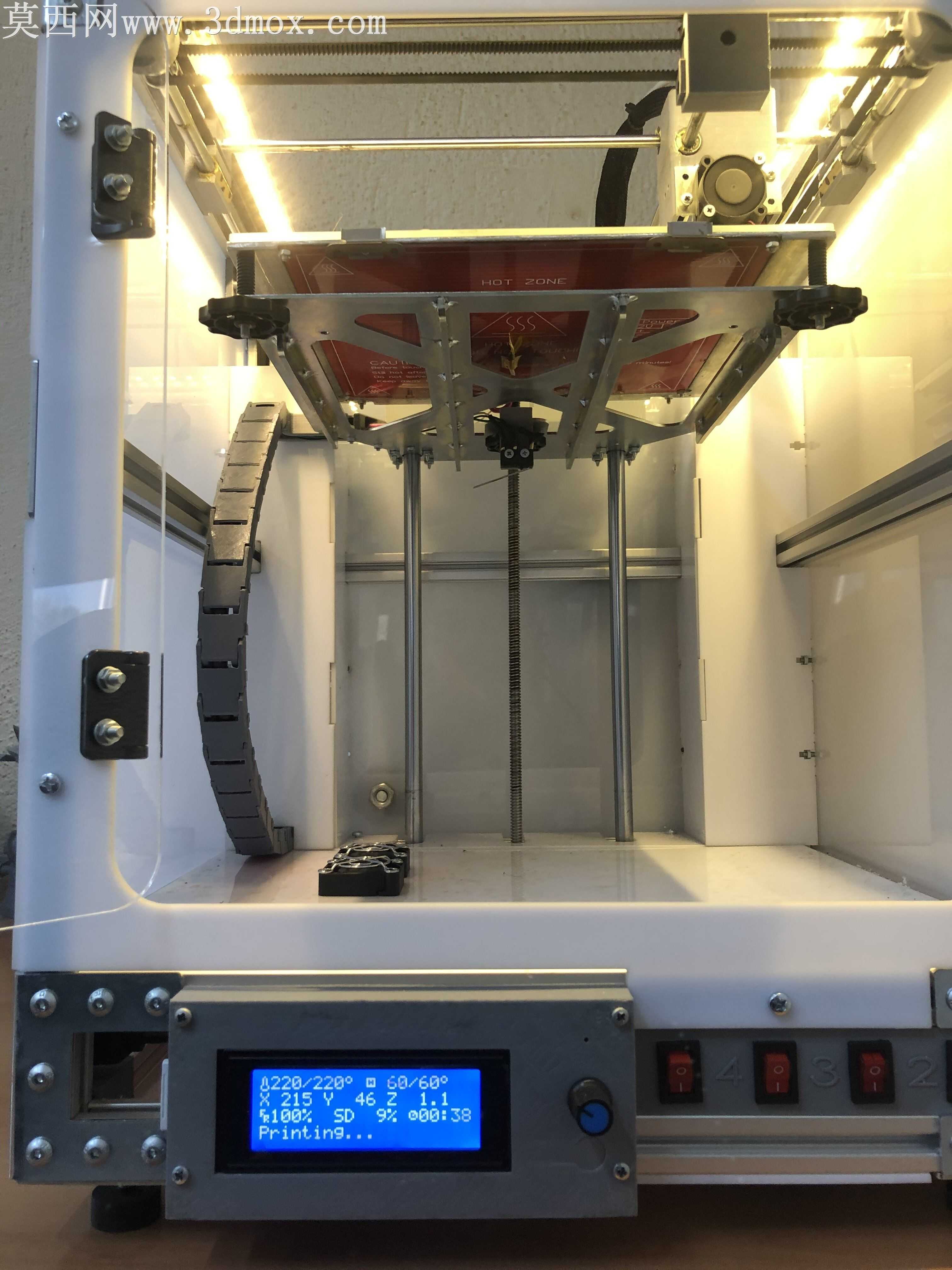

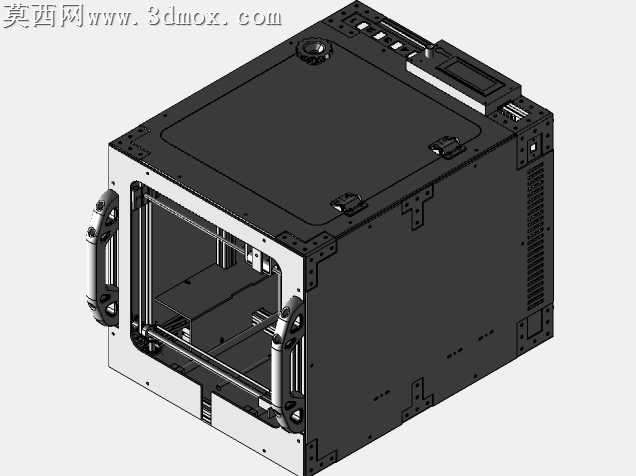

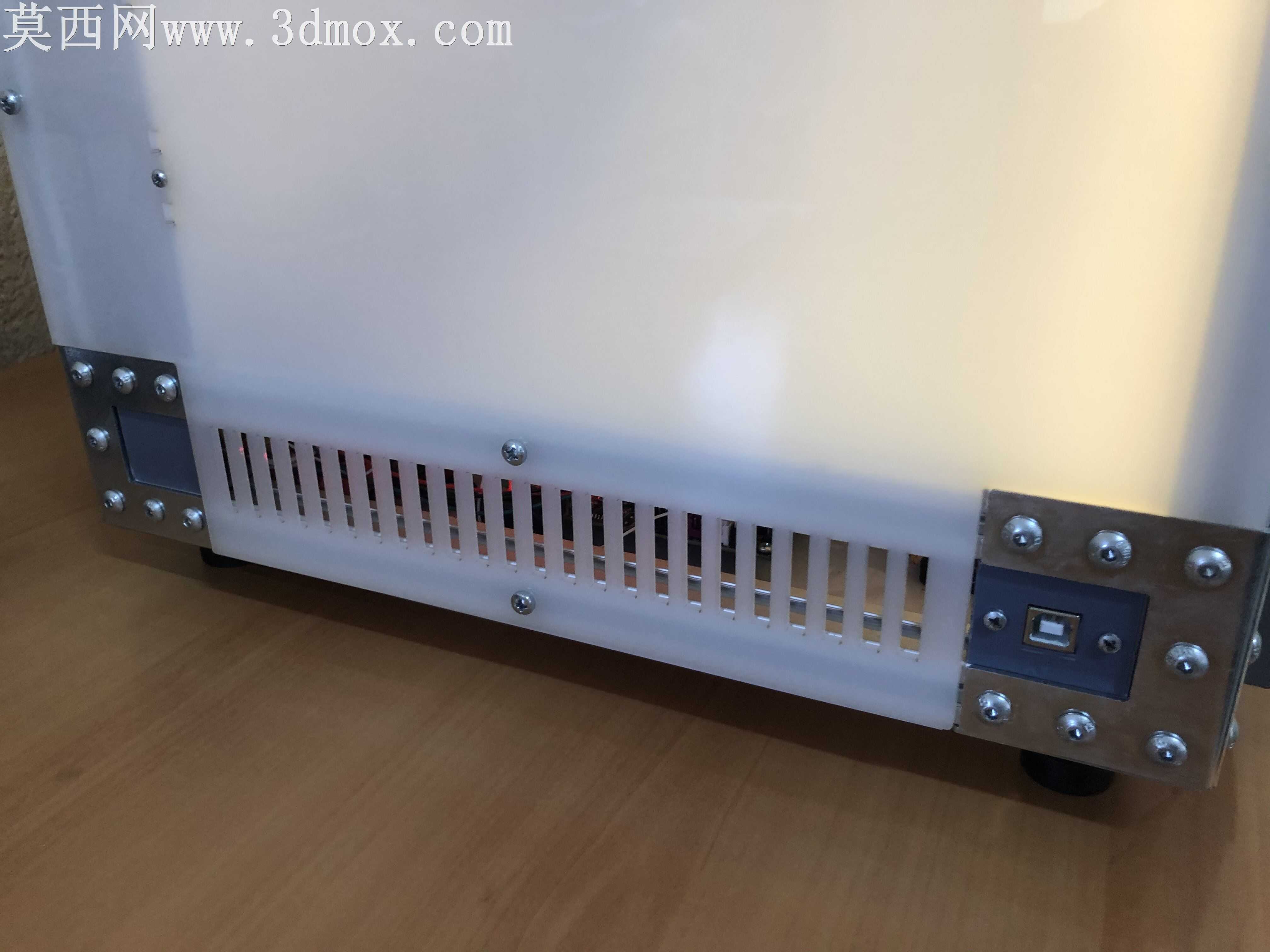

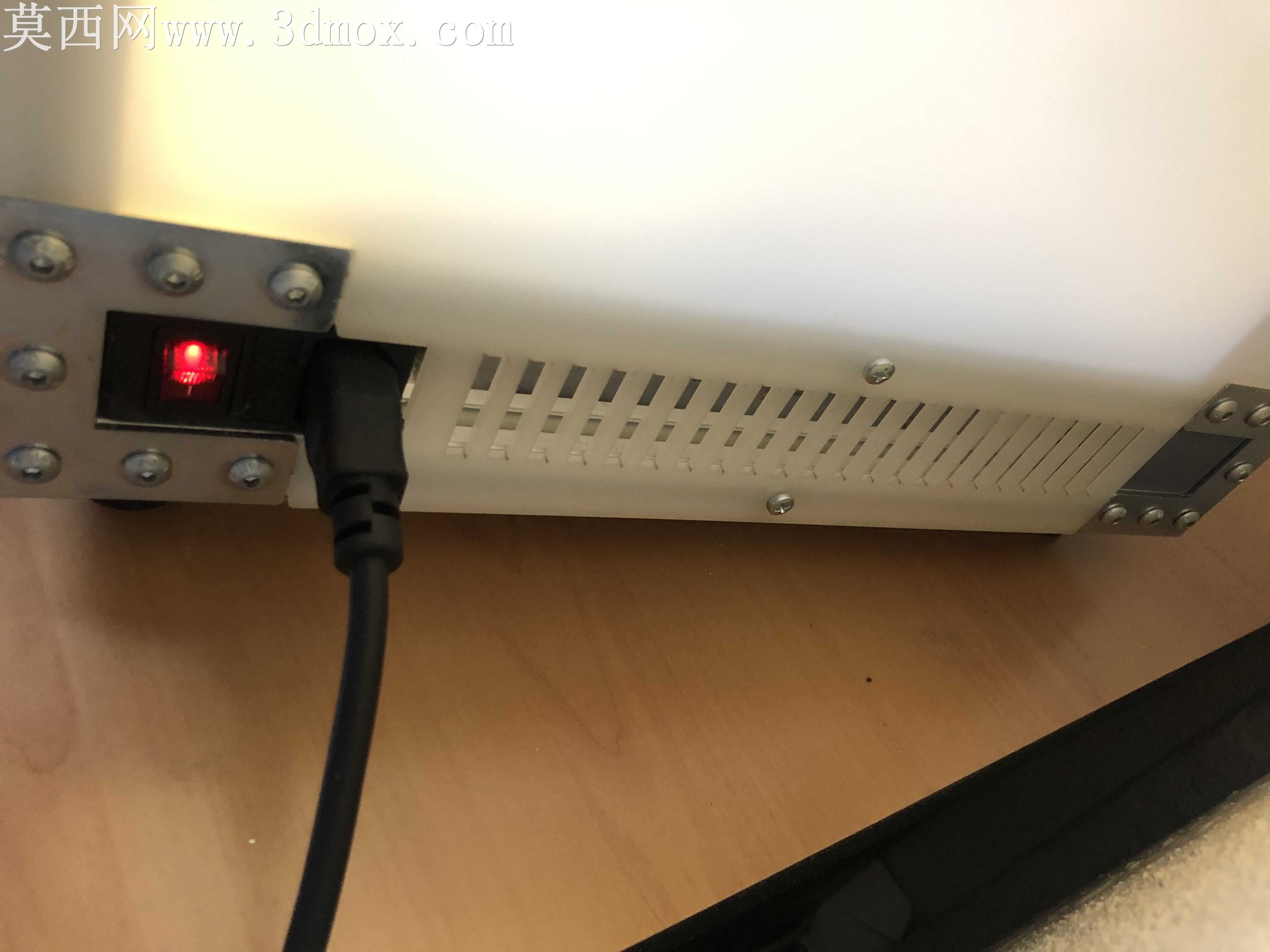

本作品为基于经典Ultimaker架构改良设计的超立方体结构桌面级3D打印机，整体建模过程围绕结构稳定性与成型空间优化展开，在参考成熟开源设计的基础上完成了针对性的结构调整。建模阶段首先搭建整体框架结构，采用铝型材搭配角件连接的外框方案，对框架连接位的安装孔位做了精准对位设计，确保框架拼接后无公差错位，外框预留了透明防护板的安装槽位，可加装亚克力板实现打印过程的封闭保温，减少ABS等耗材打印时的翘边问题。传动结构部分保留了Ultimaker经典的十字滑台运动架构，对X、Y轴的导轨安装位做了加强设计，搭配同步带传动结构保证运动精度，Z轴采用双光轴导向搭配丝杆传动的方案，优化了Z轴托架的固定结构，减少打印过程中的层纹抖动问题。打印平台部分做了微调设计，将可打印区域拓展为246x190x234mm，相比原版机型在Z轴方向增加了3毫米打印高度，同时优化了平台调平机构的安装位，方便用户完成平台校准。设备前部集成了控制显示屏与操作按键，对电控仓的布局做了规整设计，预留了电源、主控板、散热风扇的安装位置，内部走线槽做了隐藏式设计，避免走线干扰运动部件。渲染阶段还原了设备真实的材质表现，金属框架的磨砂金属质感、透明防护板的透光效果、打印平台的磨砂质感、内部照明的暖光效果都做了对应调整，清晰展现设备的内部结构与装配关系。设计过程中还对辅助侧板结构做了优化，提升侧板的支撑强度，兼顾设备的轻量化与结构刚性，整体结构兼顾DIY组装的便利性与长期使用的稳定性，适合桌面级FDM3D打印的使用需求。
