循线运输抓取机器人原型结构设计

这款循线运输抓取机器人原型，面向小型物料的定点转运、工位间物料传递场景设计，可适配电子制造车间小批量元器件周转、教学实训场景的智能搬运演示、轻型物料的流水线上下料辅助作业，在狭窄的桌面级作业空间内即可完成部署，无需额外铺设大型轨道，仅需在作业面粘贴标识循线即可完成路径规划。

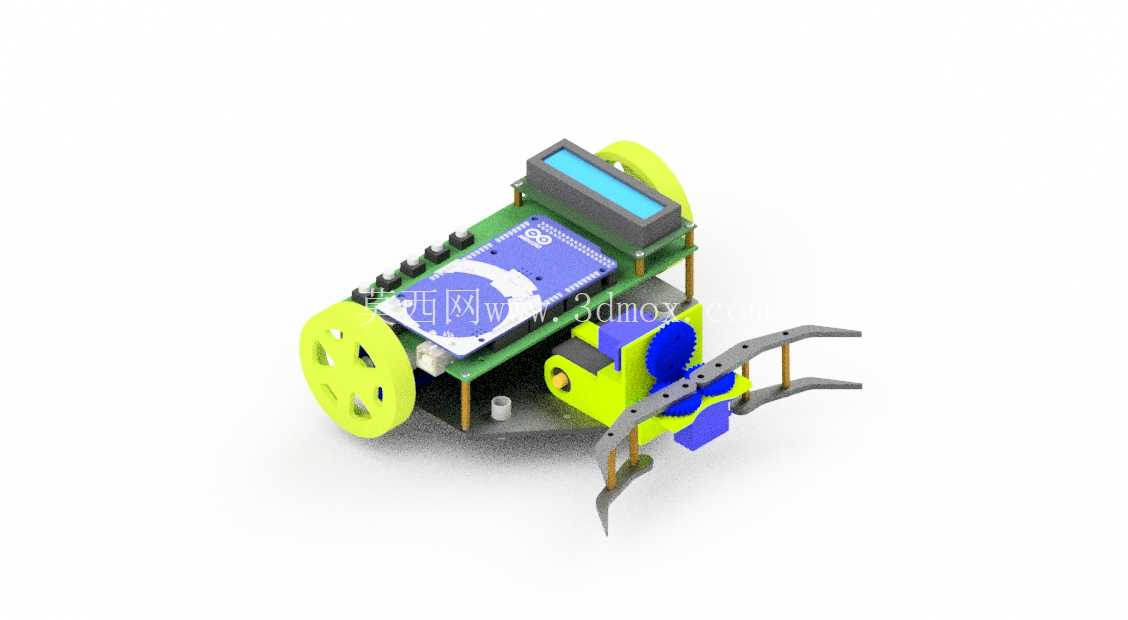

从功能实现逻辑来看，整机集成了移动行走、物料抓取、路径识别三个核心模块，行走部分采用双侧差速驱动轮搭配前部随动支撑的布局，驱动轮选用大直径镂空轮体结构，既降低了轮体自身转动惯量，也能在不平整的桌面或实训台面上保持足够的抓附力，避免循线过程中出现打滑偏移；差速控制的转向逻辑无需额外设置转向舵机，通过两侧轮体的转速差即可完成小半径转向，甚至原地回转，能适配多弯折的复杂循线路径，在工位排布密集的作业场景下也能灵活穿行。

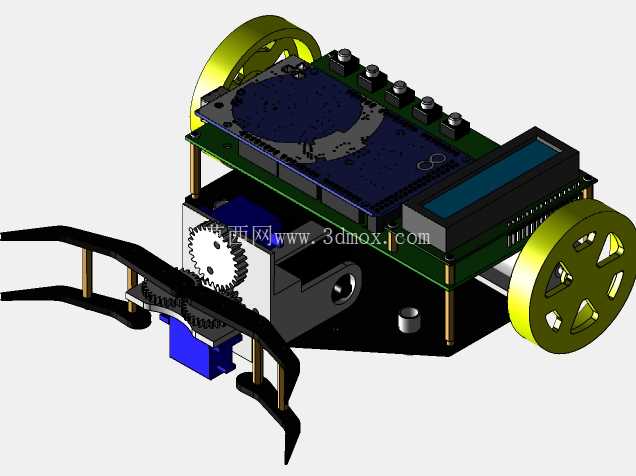

前部的抓取执行机构采用夹爪式设计，夹爪臂采用轻质刚性杆件搭配铰接支点结构，驱动部分通过齿轮组传递动力，开合行程可适配宽度在30mm以内的小型块状、盒状物料，夹爪指端做了内弯勾型设计，搬运过程中能避免物料从夹爪下方滑脱，夹爪整体的抬升动作通过侧部的舵机驱动摆臂完成，抬升高度可覆盖作业面以上50mm的范围，足以越过常规的工位挡边、物料盒边缘完成取放动作。

整机的上层控制部分采用开源控制板作为核心，板载集成了循线传感模块的接口、驱动电机的控制接口以及抓取机构的舵机接口，顶部预留的显示屏安装位可实时显示当前运行状态、电池电量、循线偏差值等参数，方便调试阶段快速排查运行问题；控制板与下层驱动层通过铜柱支撑隔离，既留出了足够的接线空间，也能避免驱动部分的电流干扰影响控制信号的稳定性。

设计过程中优先考虑了原型机的易装配性，所有结构件均采用模块化拆分设计，轮组、夹爪、控制层、驱动层均可独立拆装，方便后续迭代时单独更换某一模块，比如更换不同行程的夹爪、更换更大扭矩的驱动轮电机，都无需重新设计整机框架；整机的安装边界控制在150mm*120mm*100mm以内，属于桌面级的小型作业设备，部署时不需要对现有作业台面做任何改造，仅需将循线标识粘贴在预设路径上即可完成调试投入使用。

从实际作业的适配性来看，这款原型机的负载能力可覆盖500g以内的轻型物料，足以应对电子元器件、小型塑料零件、实训用模拟工件的转运需求，循线精度可控制在±5mm以内，能精准停靠在预设的取料、放料点位，停靠后夹爪的定位偏差不会超过3mm，可配合小型料架完成物料的自动取放，不需要人工额外对位调整。整机的供电采用板载电池仓设计，可搭配常规的锂电池组供电，连续作业时长可满足常规实训场景、小批量物料周转的使用需求，不需要额外拖接供电线缆，避免行走过程中线缆缠绕影响路径通行。
