块体抓取作业工业机器人机械结构设计

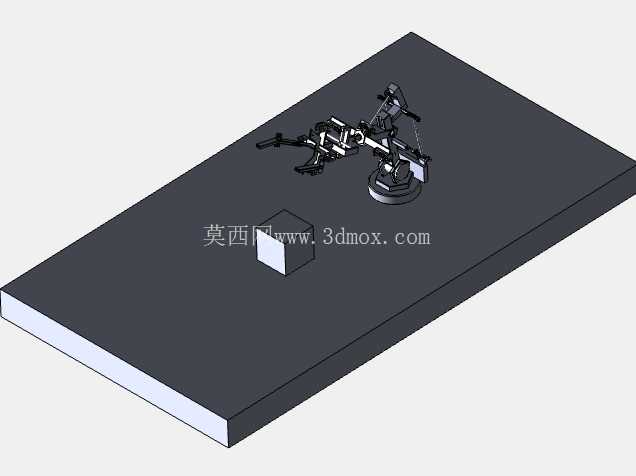

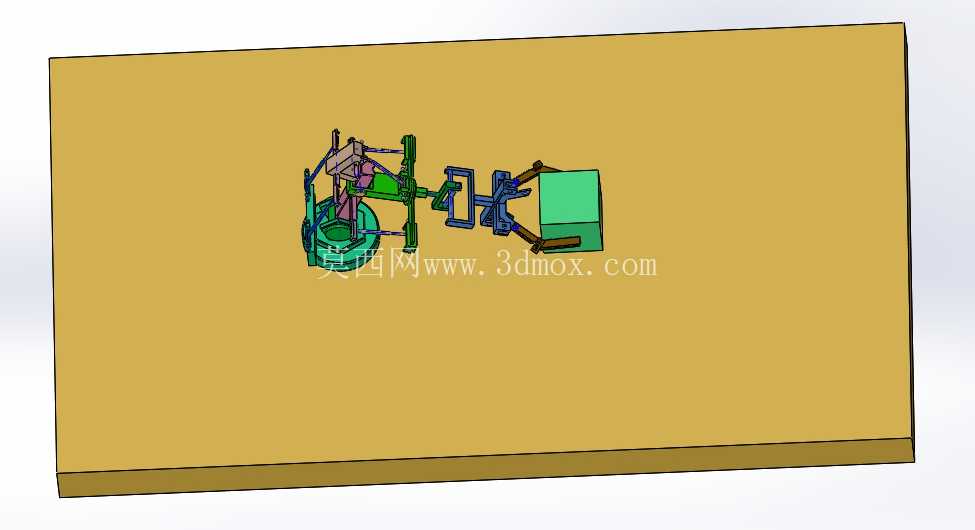

　　在建材加工、仓储物流、离散制造的块体物料转运环节，传统人工搬运存在负重强度大、重复定位精度差、作业节拍不稳定等痛点，这类针对块体抓取设计的工业机器人，可直接嵌入现有产线的上料、码垛、转序工位，替代人工完成硬质块体的抓取、移位、放置作业，适配混凝土砌块、方形金属坯料、包装块料等多种规整块体物料的搬运需求。从结构设计逻辑来看，该机器人采用多关节串联构型搭配专用夹取末端，整体布局充分考虑产线安装的边界约束，基座固定端预留标准安装孔位，可直接对接车间现有设备安装平台，无需额外大规模改造地基；臂展覆盖范围匹配常规产线的工位间距，作业半径内可覆盖2-3个相邻工位的物料取放需求，回转关节的限位设计充分规避与周边设备的干涉风险，安装时只需确认基座水平度、臂展活动范围内无固定障碍物即可完成部署。

　　末端夹取机构采用双侧对夹式结构，夹爪接触面做了防滑纹理处理，针对不同重量的块体可调整夹持力阈值，避免夹伤脆性块体或是夹持力不足导致物料脱落；臂部关节的传动结构做了轻量化优化，在保证结构刚性满足额定负载要求的前提下，尽可能降低运动部件自重，提升关节响应速度，缩短单步作业的节拍时间。设计过程中优先考虑了作业场景的通用性，夹爪的开合行程覆盖常见块体的尺寸范围，无需频繁更换末端执行器即可适配一定尺寸区间内的块体物料；关节处的走线采用内置拖链结构，避免作业过程中线缆外露与周边设备剐蹭，降低日常维护的频次。

　　从安装边界来看，该机器人的固定基座占地面积小，直立安装状态下的最大回转半径经过精准核算，可适配狭窄产线空间的部署需求，无需预留过大的安全冗余空间；臂部运动的最低高度与最高高度覆盖常规产线的输送带高度、码垛高度区间，可直接对接高度在0.6米到1.8米之间的输送设备与料架。实际作业过程中，该机器人可配合产线的传感器信号完成触发式作业，当待抓取块体到达定位工位时，机器人自动完成对位、夹取、抬升、回转、下放、松夹的整套动作循环，重复定位精度可满足块体码垛、精准上料的工艺要求，相比传统专机设备，其作业灵活性更强，可通过调整运动路径参数快速适配不同规格块体的作业需求，无需对硬件结构做大规模调整。

　　结构设计阶段对各关节的受力做了仿真校核，臂部在最大负载伸出状态下的形变量控制在工艺允许范围内，保证长期高速作业下的结构稳定性，关键铰接部位采用标准化的耐磨轴套与轴承，降低长期运行的磨损量，延长设备维护周期。
