NASA猎户座飞船隔热罩增材制造装备结构

这套增材制造装备的核心应用场景，是面向深空探测载人飞船返回舱隔热罩的大尺寸构件一体化成型作业，这类构件传统制造工艺需要多段拼接、多工序热压固化，不仅成型周期长，拼接位置的热应力集中问题一直是返回舱热防护系统的薄弱点，在再入大气层阶段上千摄氏度的气动加热环境下，拼接缝隙极易出现局部烧蚀穿透的风险，而采用双工位立柱式增材制造架构，能够直接在成型工位完成大尺寸锥台形隔热罩的整体打印，从工艺根源上规避拼接结构带来的性能缺陷。

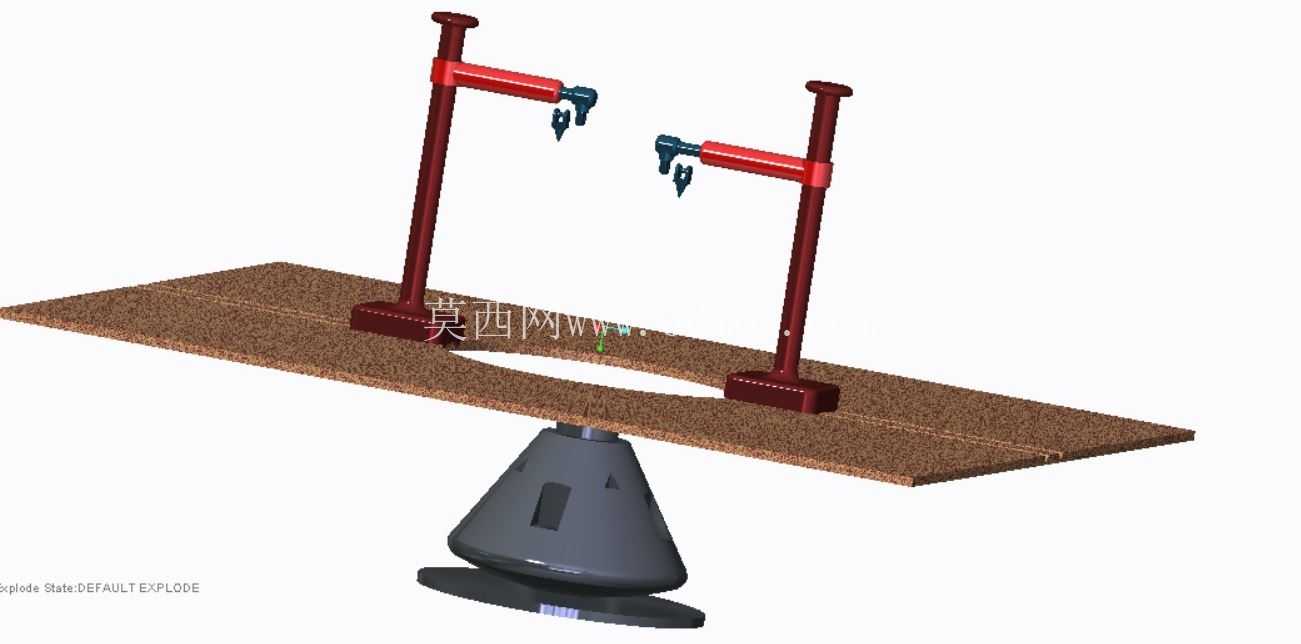

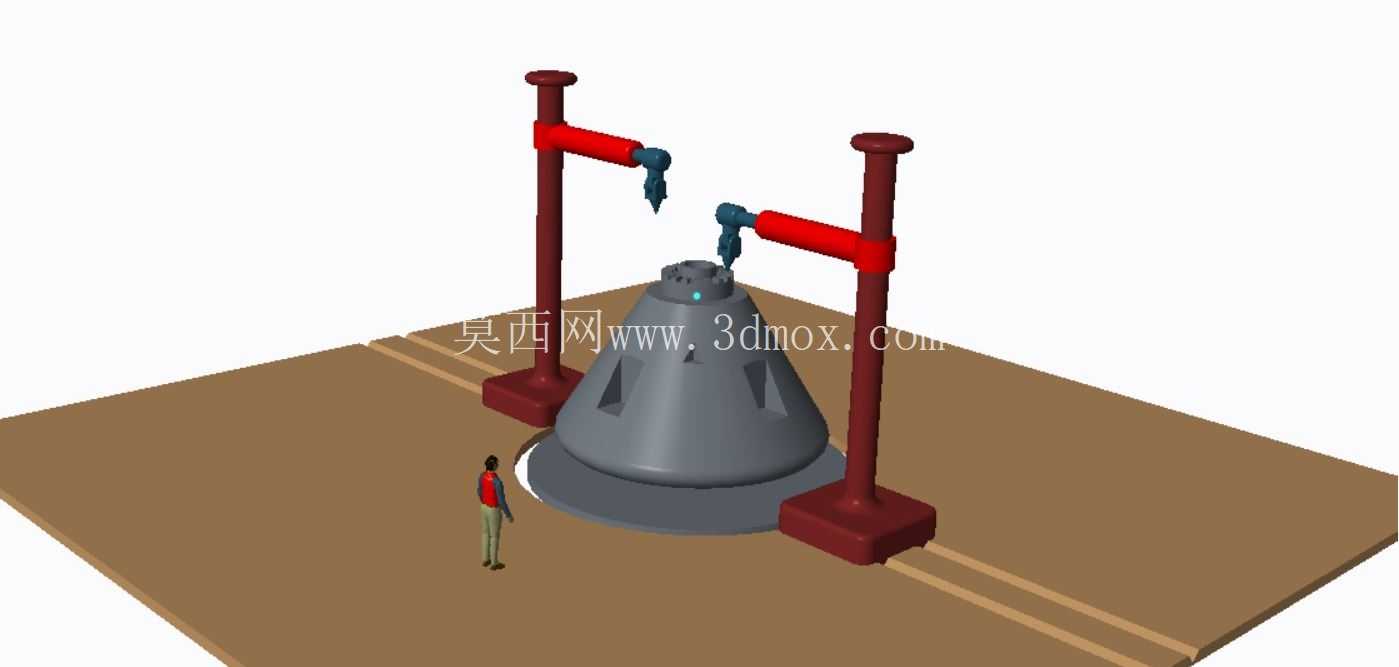

从设备实际用途来看，这套装备并非通用型桌面级增材设备，而是专门针对大尺寸热防护构件的材料特性定制开发，适配的成型材料为低密度烧蚀防热材料，这类材料本身带有一定的颗粒增强相，传统螺杆挤出式打印头容易出现材料剪切发热导致的提前固化问题，因此设备的打印执行端采用了柱塞式定量挤出结构，能够在低剪切速率下完成材料的均匀输送，避免材料性能在挤出过程中发生劣化。双立柱的布局设计，是考虑到锥台形隔热罩的最大成型直径接近五米，单立柱悬臂结构在大伸出行程下会出现末端挠度超差的问题，双立柱分别布置在成型平台的两个对角方位，各自覆盖一半的成型作业区域，两个打印头的作业范围在构件中心区域存在少量重叠，通过运动控制系统的坐标校准，能够实现两个打印头的协同作业，将整体成型周期压缩近百分之四十，同时立柱采用高刚性铸铁方箱结构，导轨安装面经过精密磨削处理，全程运动直线度控制在0.02毫米每米范围内，保证大尺寸构件的成型尺寸精度。

产品功能特性上，这套装备的成型平台采用了带分度功能的回转支撑结构，不需要打印头做整周的圆周运动，仅通过平台的定角度分度配合打印头的直线插补运动，就能完成锥面所有位置的打印作业，这种设计大幅降低了运动机构的行程需求，也减少了长距离运动带来的累积误差。平台表面铺设有耐高温的聚四氟乙烯脱模层，打印过程中平台保持恒定的四十摄氏度预热温度，既能够保证第一层材料与平台的粘附力，避免成型过程中构件出现移位，也能防止材料冷却速度过快导致的层间剥离问题。设备的安全防护层面，因为成型过程中会有少量挥发性的有机组分析出，两个立柱的顶部都集成了局部排风罩，能够将作业区域的挥发物及时抽走处理，避免作业环境受到污染。

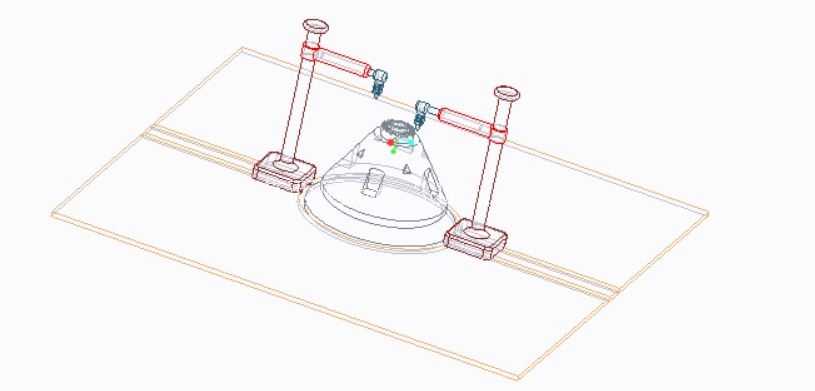

设计思路层面，整个装备的架构没有采用常见的龙门式结构，核心原因是龙门结构的横梁在跨距超过五米时，自身重量带来的下挠变形很难通过结构优化完全消除，即使采用钢板焊接的箱型梁结构，长期往复运动后的应力释放也会导致精度漂移，而双立柱独立布置的形式，每个立柱的水平伸出行程仅需要覆盖2.7米左右，配合斜向加强筋的焊接结构，立柱末端的最大挠度能够控制在0.1毫米以内，完全满足热防护构件的成型精度要求。另外考虑到这类大尺寸构件打印完成后需要原位进行固化检测，两个立柱的打印头都设计有快换接口，能够快速替换为超声检测探头，不需要将构件吊离成型平台，就能完成层间结合质量的全覆盖检测，避免吊装转运过程中对未完全固化的构件造成损伤。

外形尺寸与安装边界方面，整套设备的成型平台为六米见方的钢制焊接结构，平台下方布置有八个可调式减震垫铁，不需要专门做设备基础，只要地面平整度满足每米两毫米的公差要求，就能完成设备的调平安装。两个立柱的总高度为七点五米，其中有效作业行程为六米，能够覆盖最大高度四点五米的锥台形构件成型需求，立柱底座与地面采用膨胀螺栓固定，每个底座的安装平面尺寸为一点二米见方，设备安装时需要在周边预留至少一米五的维护通道，方便日常对导轨、丝杠以及挤出机构进行保养维护。设备的动力气源接口布置在每个立柱的侧面底部，供电总容量为四十五千瓦，不需要额外配置专用的冷却水路，仅通过风冷就能满足驱动电机以及电控柜的散热需求，整体安装条件相对宽松，能够在常规的航天构件生产车间内快速部署。

在实际作业流程中，构件的三维模型导入控制系统后，软件会自动根据两个立柱的作业范围进行路径分割，将锥面的打印路径均匀分配给两个打印头，同时自动匹配最优的分度角度，避免打印头与已经成型的构件部分发生碰撞。打印过程中，系统会实时监测每个挤出头的出料压力以及层厚数据，一旦出现出料不畅或者层厚超差的情况，会自动暂停作业并在操作界面提示异常位置，不需要操作人员全程值守。针对隔热罩锥面上预留的传感器安装孔位，设备能够在打印过程中自动完成孔位的预留，不需要后续二次机加工，既减少了工序步骤，也避免了机加工过程中对已成型热防护材料造成的分层损伤。
