微型物流分拣用Delta并联机械臂结构

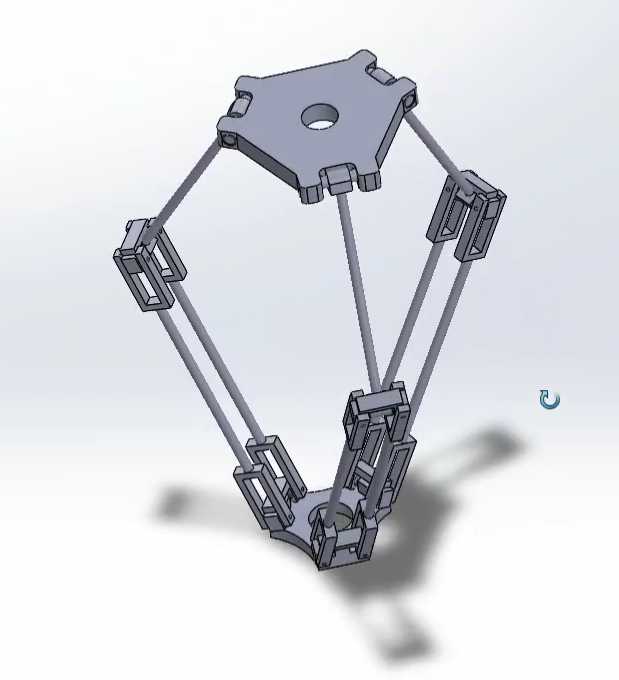

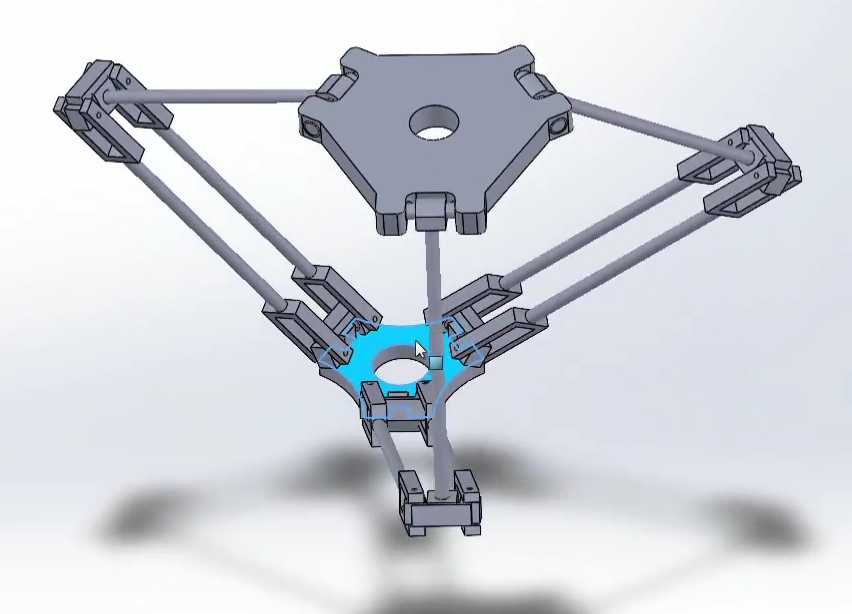

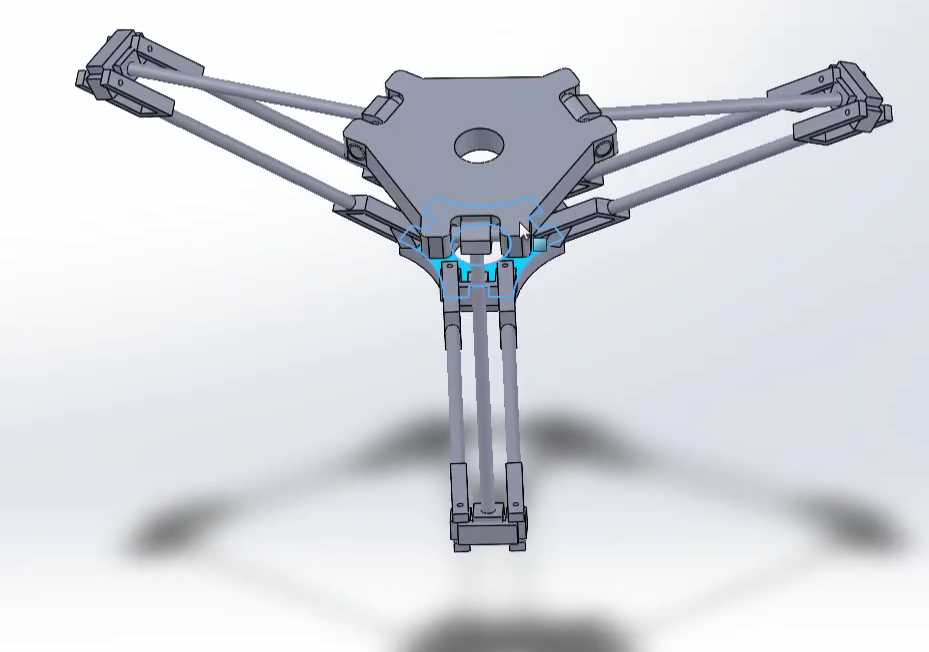

在电商小件仓储、医药拆零分拣、3C电子元器件上下料这类对节拍速度要求极高的轻载作业场景里，传统串联关节机械臂往往因为运动惯量大、高速下末端抖动明显，很难适配每分钟上百次的往复取放需求，这款Delta并联构型的作业臂，正是针对这类微型物料高速分拣场景做的定向结构设计。从构型选择上，设计团队放弃了多自由度串联方案，采用三组平行四边形支链对称布置的经典Delta结构，核心逻辑是把所有驱动执行部件全部集成在顶部固定基座上，运动支链只做轻量化的连杆传动，最大限度降低运动部件的整体质量，从根源上减小高速往复运动时的惯性冲击，这也是这类并联臂能实现高速拾放的核心设计逻辑。

从实际作业边界来看，这款机械臂的基座安装半径控制在50mm，末端执行器的安装法兰半径为37mm，整套机构安装时不需要预留过大的顶部安装空间，适配现有轻型输送线的侧边支架、小型作业台架的顶部挂载需求，不会像大负载Delta臂那样需要厚重的安装承重架。支链部分的二头肌长度设定为150mm，前臂长度为250mm，整套机构闭合后形成的工作空间体积约0.15立方米，垂直方向的作业行程覆盖Z轴-450mm至50mm区间，水平方向的作业覆盖范围为中点半径300mm的圆形区域，刚好匹配宽度600mm以内的轻型皮带输送线的物料拾取范围，不需要额外调整输送线宽度就能直接适配现有分拣工位布局。关节活动范围设定为-30°至90°，在这个行程区间内，平行四边形支链不会出现运动死点，也不会发生支链间的运动干涉，能保证末端在整个工作空间内始终保持平动姿态，不会出现末端偏转导致的物料抓取错位问题。

功能特性上，这套机构仅保留X、Y、Z三个轴向的平移自由度，没有设计末端旋转轴，核心是针对不需要调整物料姿态的分拣、搬运场景做的简化设计，减少冗余自由度带来的结构复杂度提升与维护成本增加。针对高速传送带的动态取放需求，设计时特意优化了支链的铰接点结构，所有铰接位置都预留了标准轴承安装位，能将高速往复运动时的关节间隙控制在极小范围内，避免长时间高速作业后关节磨损导致的末端定位精度下降。倒置碗状的工作空间形态，刚好覆盖输送线的物料流经区域与侧边的料盒投放区域，作业时不需要臂体做大幅度的姿态调整，仅通过三组支链的协同伸缩就能完成从输送线取料、平移到料盒位置放料的完整动作循环，2.4:1的前臂与二头肌长度比，让机构在垂直方向具备足够的伸展能力，既能适配不同高度的料盒堆叠场景，也能在高速加减速过程中保持足够的结构刚性，不会因为支链受力产生明显的形变导致定位偏移。

从实际应用适配性来看，这款机械臂的负载能力完全覆盖1kg以内的轻型物料，包括快递面单、袋装药品、小型电子元器件、食品小包装等常见的微型分拣对象，既可以用于智能制造单元内的工位间物料转运，也可以作为自动化分拣系统的核心执行部件，同时因为结构简单、运动学模型清晰，也非常适合作为机器人运动学、动力学教学的实验载体，用于开展运动学分析、运动规划算法验证、自动化制造系统调试等相关的教学与研究工作。安装时只需要将顶部基座固定在支架上，调整好基座水平度，确保三组支链的初始安装角度一致，就能保证末端运动轨迹的精度，日常维护只需要定期检查铰接位置的轴承磨损情况，不需要复杂的校准流程，非常适合轻型自动化作业场景的快速部署。
