可3D打印双滤盒式防疫防护面罩设计

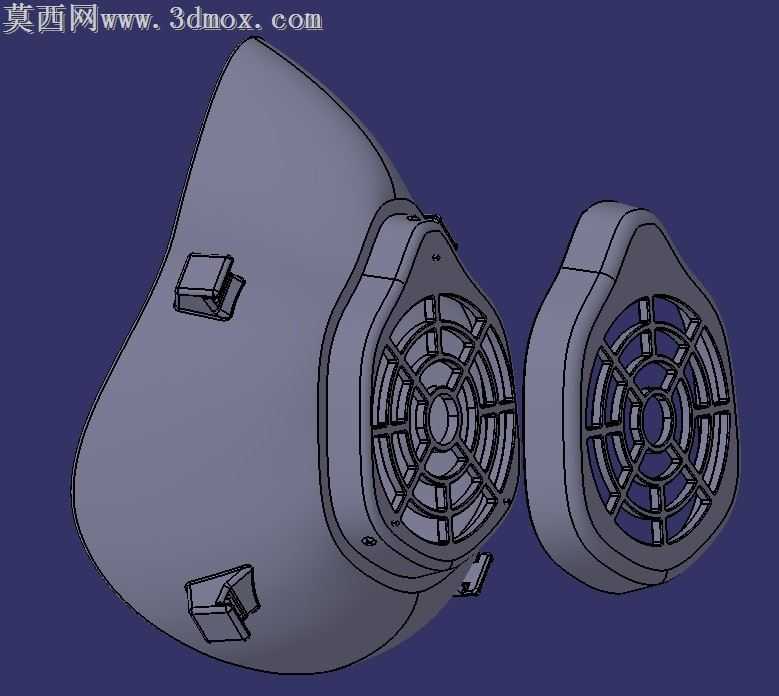

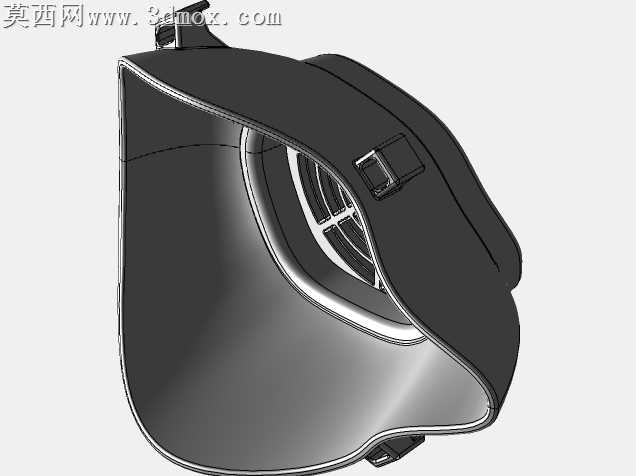

本作品为适配3D打印制作的COVID-19防护面罩三维模型，建模阶段围绕民用快速自制防护装备的核心需求展开，采用贴合人体面部轮廓的曲面造型设计，主体面罩部分通过放样、曲面剪裁、加厚等建模操作生成，充分考量亚洲人面部颧骨、鼻梁、下颌的起伏特征，保证佩戴时的贴合度，减少面部与面罩之间的空隙，提升基础防护密闭性。模型整体拆分为面罩主体、双侧滤盒盖两个独立部件，拆分设计充分考虑FDM3D打印的工艺特性，所有部件均无大角度悬空结构，无需额外添加大量支撑即可完成打印，降低打印门槛与材料损耗。滤盒部分采用放射状格栅结构设计，通过环形阵列、筋位拉伸等操作生成均匀分布的通风格栅，既保证呼吸时的气流通畅性，避免佩戴时出现憋闷感，又可对内置的过滤层起到限位承托作用，防止过滤材料在呼吸过程中发生移位。面罩主体上预留了绑带固定卡扣结构，卡扣与主体一体化建模，采用带限位卡槽的凸台设计，可直接穿入弹性绑带完成佩戴固定，无需额外加装金属或塑料扣件，进一步简化成品组装流程。材质渲染阶段，主体面罩与滤盒盖均采用哑光浅灰色工程塑料材质，模拟PLA、ABS等常用3D打印耗材的真实质感，场景背景选用深蓝色纯色背景，通过三点布光打亮模型轮廓，清晰展现各部件的曲面过渡、格栅细节与卡扣结构，让使用者可直观了解模型的结构组成与装配关系。设计思路上充分遵循易用性原则，模型为完整可直接打印的版本，使用者无需进行二次修改即可直接导出切片打印，插入适配尺寸的过滤纸张后即可组装使用，单批次打印可同时产出两个滤盒盖部件，减少打印等待时间，整体结构无复杂装配关系，普通使用者无需专业工具即可快速完成组装，满足应急场景下的个人呼吸防护需求，建模过程中对所有棱边均做了圆角处理，避免打印后出现尖锐毛边划伤面部皮肤，充分考量实际佩戴的使用体验。
