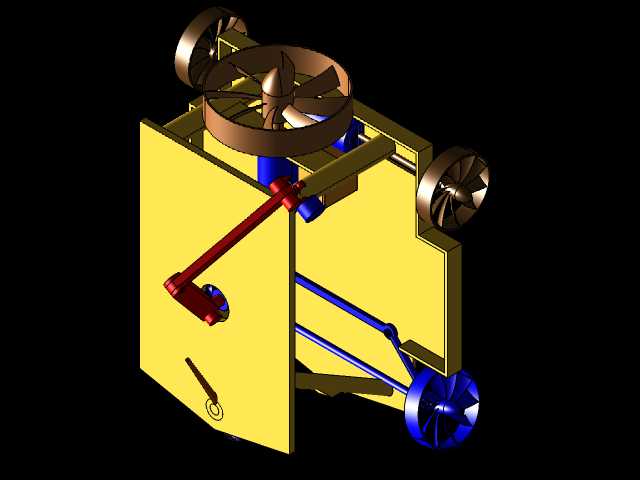

多推进器式水下遥控作业潜水器结构

　　这款水下遥控潜水器的结构设计，核心围绕近岸浅水域的精细化作业需求展开，区别于大型深海科考潜器的重载设计，整体框架采用开放式型材拼接思路，在保证结构强度的前提下尽可能压缩自身重量，适配小型作业船艇的布放与回收场景，无需大型吊具辅助，两名作业人员即可完成水面布放操作。从推进布局来看，该潜器配置了多组不同朝向的螺旋桨推进单元，分别对应垂向升沉、横向平移、纵向进退以及航向调整的动力需求，各组推进器的安装位置均经过力矩平衡核算，避免单侧推力过大导致的运行姿态偏移，推进器与框架之间采用减震连接件固定，减少桨叶转动产生的振动传递到主舱体，影响搭载的探测设备成像精度。

　　主体承载框架采用镂空式设计，一方面可以降低水流冲击带来的运行阻力，减少潜器在水流中保持姿态的动力消耗，另一方面也方便后续搭载不同功能的作业模块，比如水下摄像头、机械抓取手、水质检测传感器等，框架上预留的标准化安装孔位，可直接适配常规水下作业配件的安装尺寸，无需额外打孔改造。主舱体的密封舱板采用平板式结构设计，相较于传统的圆柱形密封舱，平板结构更方便在舱体表面固定各类外置传感器，同时也能最大化利用舱内空间，放置控制电路板、电池组以及信号传输模块，舱板与框架的连接位置设置了密封胶条安装槽，装配时通过螺栓均匀压紧即可满足浅水域的水密要求，拆卸维护时也无需复杂的专用工具。

　　前部垂向布置的操作连杆结构，主要用于搭载外置作业执行端，连杆的转动支点经过受力优化，可在较小的驱动扭矩下实现前端执行器的角度调整，完成水下物体抓取、附着物清理等精细化操作，连杆与舱体的贯穿位置采用动密封结构，在保证转动灵活性的同时不会出现渗水问题。从安装边界来看，该潜器的整体外轮廓尺寸控制在小型便携设备范畴，宽度方向预留了足够的推进器安装间隙，不会出现桨叶与框架剐蹭的问题，垂向推进器的安装高度高于主舱体上表面，避免潜器贴近水底作业时，桨叶搅动水底泥沙影响观测视线，底部的推进器则做了突出防护设计，防止潜器坐底时直接碰撞桨叶造成损坏。

　　在实际应用场景中，这类小型遥控潜水器可覆盖近岸水产养殖的网箱巡检、水下管道的外观排查、小型水域的搜救探测、近海水下考古的初步勘探等多种场景，相较于人工潜水作业，其不受水下低温、能见度、作业时长的限制，也能规避水下暗流、缠绕物带来的人员安全风险。设计过程中特意将重心控制在浮心以下位置，保证潜器在失去动力时可以自动保持正浮姿态，不会出现侧翻倒扣的情况，所有外置的线缆走线均沿着框架型材的内侧布置，通过线卡固定，避免水流长期冲击导致线缆磨损脱落，各个推进器的供电线路单独设置了防水接插件，单个推进器出现故障时可单独更换，无需拆解整个走线系统。框架的边角位置均做了圆弧过渡处理，避免布放回收过程中剐蹭作业人员或者船体表面，整体结构没有复杂的异形曲面，所有零部件均可采用常规的机加工或者型材切割方式制作，加工成本较低，也方便后期的备件更换与维护。
