可3D打印拼装式遥控小车结构设计

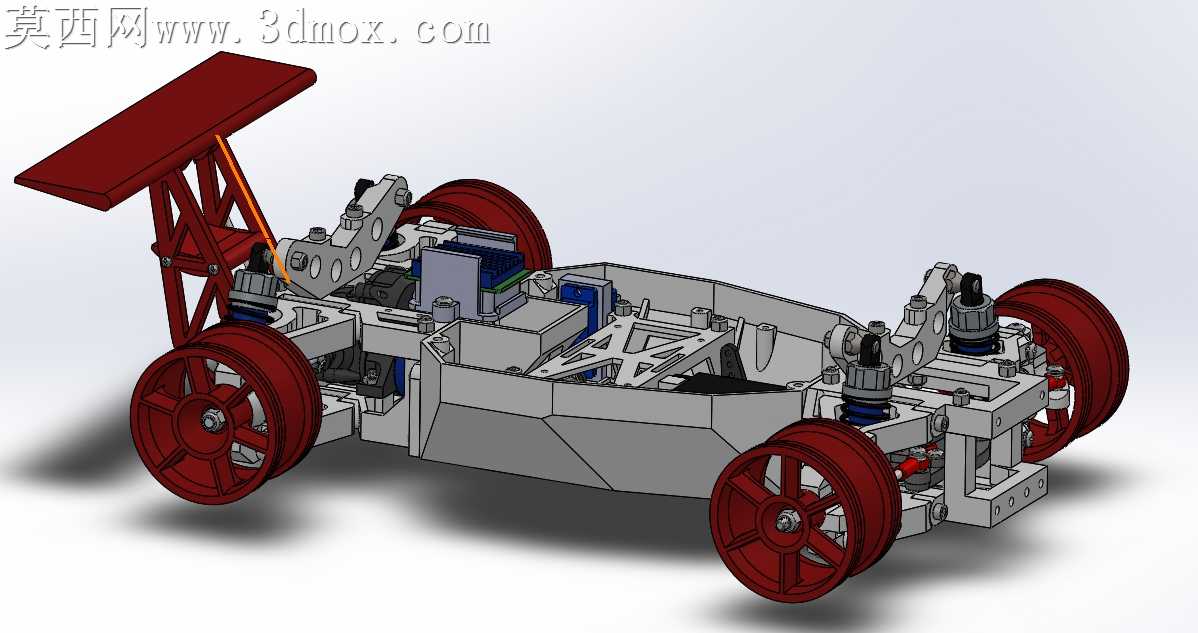

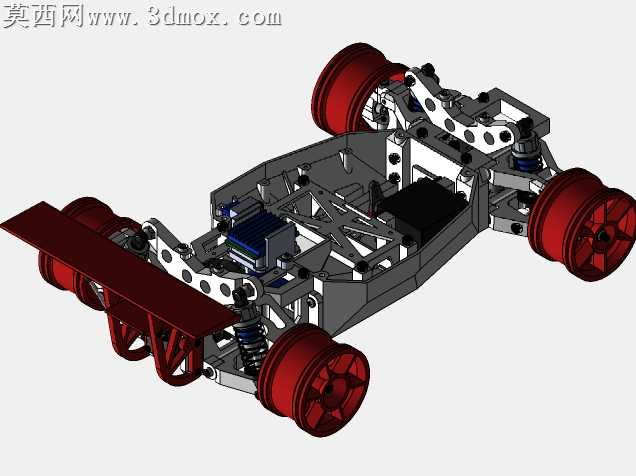

本作品为适配FDM熔融沉积成型3D打印工艺设计的拼装式小车结构，整体建模过程围绕打印可行性、装配便捷性与结构稳定性展开，在SolidWorks环境中完成全零件参数化建模与总装干涉校验。建模阶段针对3D打印的工艺特性做了专项优化：所有零件均设置合理的打印壁厚，最小壁厚不低于1.2mm以保证打印成品强度，悬空结构均添加45度自支撑角度，减少打印过程中额外支撑材料的使用，降低后期打磨处理的工作量；零件间的装配卡扣、插接结构均预留0.2mm的装配间隙，适配PLA、ABS等常见3D打印耗材的成型收缩率，避免打印完成后出现装配过紧或松旷的问题。材质与渲染层面，车身主体框架采用哑光银灰色金属质感材质，还原铝合金车架的冷硬工业质感，车轮与尾翼采用高饱和度暗红色哑光塑料材质，模拟改性尼龙打印件的视觉效果，减震器、电子元件等细节部件分别赋予黑色橡胶、亮面金属、哑光PCB板材等差异化材质，通过Keyshot完成场景渲染，清晰呈现各部件的结构层次与装配关系。结构设计上，整车采用模块化布局，分为车架主体、行走悬挂系统、动力安装位、尾翼组件四个核心模块：车架主体采用桁架式镂空结构，在保证整体结构刚性的同时最大限度降低打印耗材用量，预留了标准舵机、有刷电机、锂电池、遥控接收板等通用电子配件的安装位，所有安装孔位均匹配市面易购的标准紧固件尺寸；行走系统采用四轮独立布局，搭配简化版减震阻尼结构，还原真实车辆的悬挂缓冲效果，车轮采用一体式辐条设计，无需额外支撑即可完成打印；尾翼采用单立柱支撑结构，通过卡扣与车架尾部固定，可根据需求快速拆装。设计思路上，本作品基于开源小车设计方案做了适配性优化，重新梳理了所有子组件的装配逻辑，将零散的小零件整合为可独立打印的组件单元，解决了原设计中子组件装配交互不畅的问题，所有紧固件、电子配件均选用电商平台可直接采购的标准件，无需定制特殊零件，降低普通爱好者的制作门槛，即使是3D打印入门用户也可顺利完成打印、装配与调试，最终得到一台可正常行驶的遥控小车作品。
