短轴距宽胎电动代步自行车结构设计

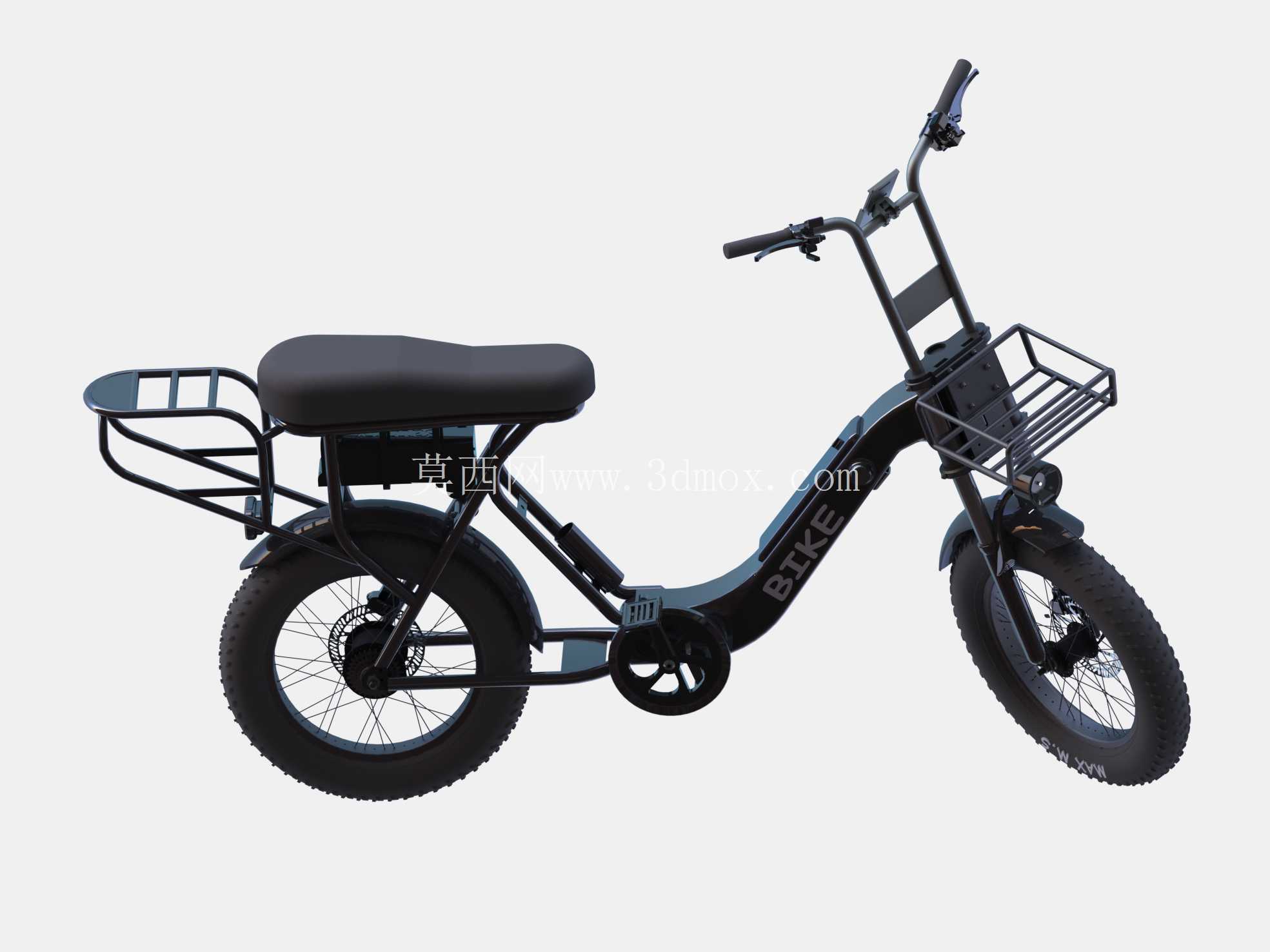

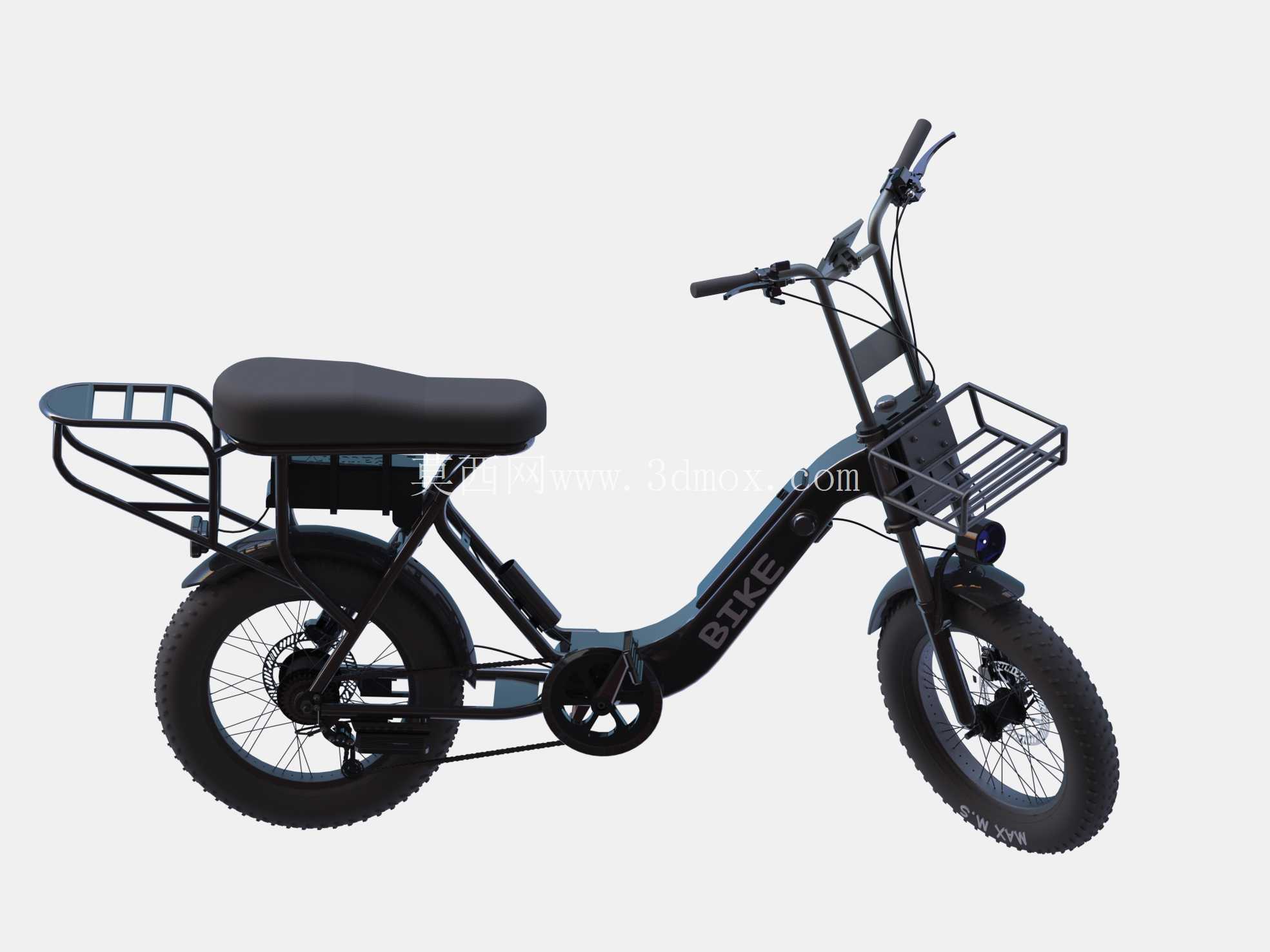

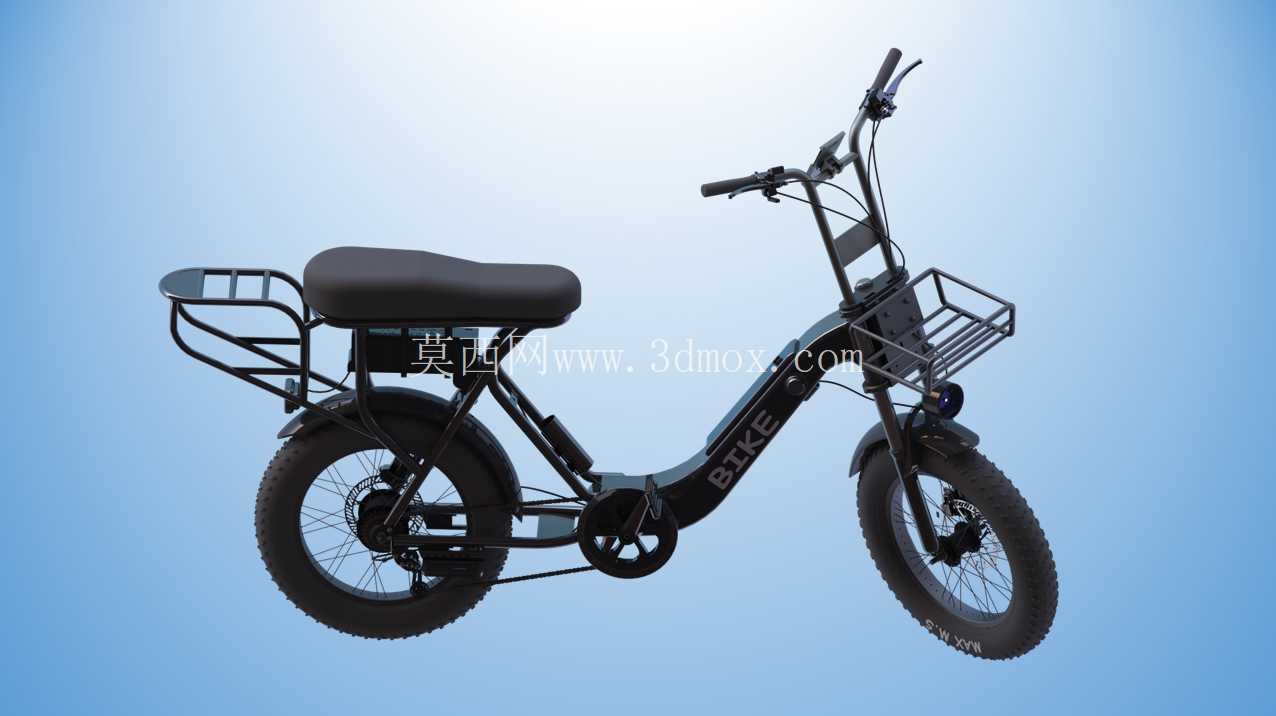

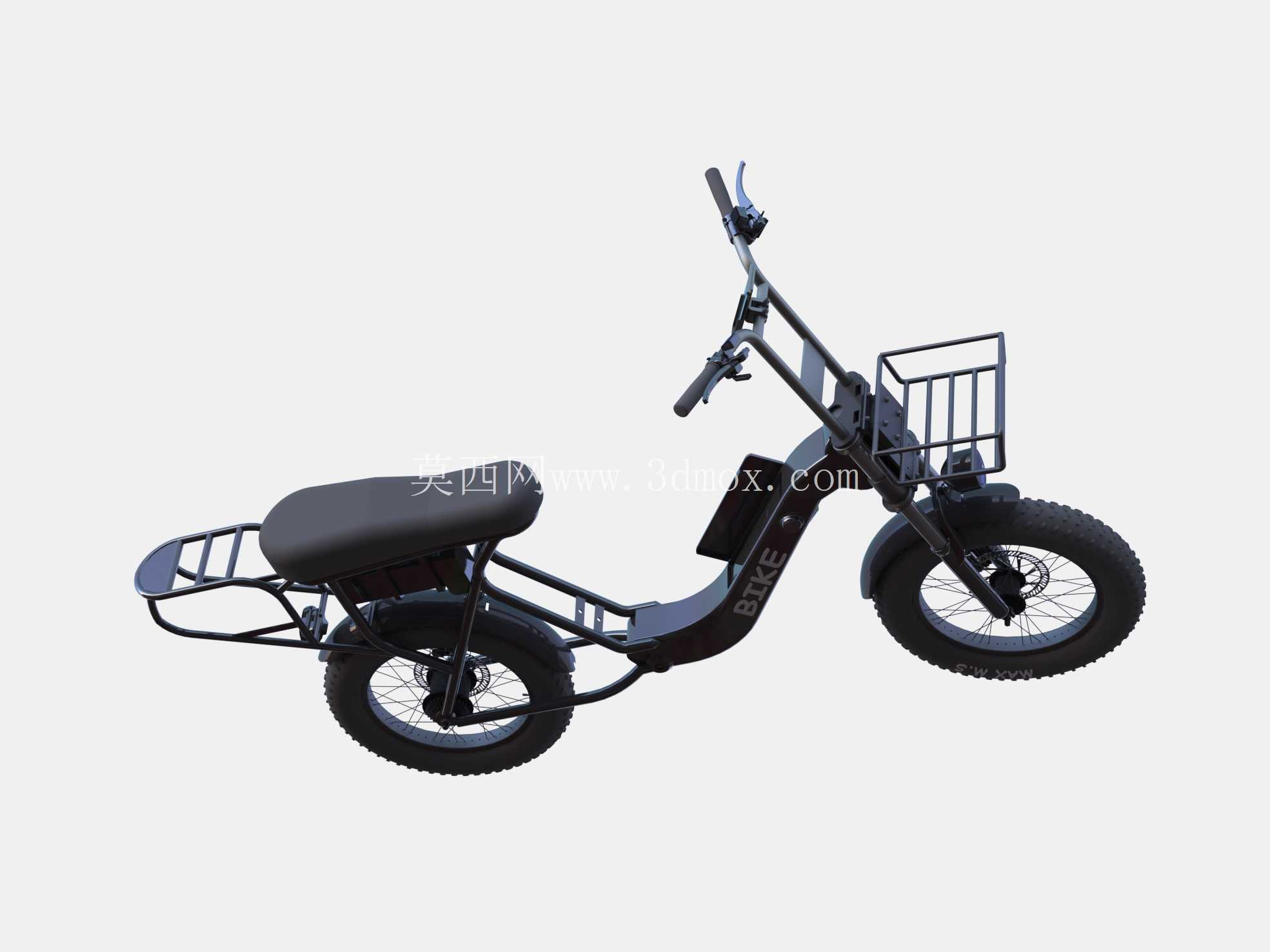

这款短轴距电动代步自行车的三维结构设计，核心瞄准城市短途通勤、社区接驳、近郊休闲骑行的实际使用场景，区别于传统长轴距通勤自行车与大尺寸电动摩托，在结构布局上做了针对性的适配调整。从实际用途出发，这款车型兼顾人力骑行与电力辅助两种驱动模式，既可以满足短距离无电力场景下的人力骑行需求，也能通过电力驱动降低长距离通勤的体力消耗，前置金属置物篮可承载日常购物袋、小型随身包裹，后置一体式货架可拓展搭载尾箱、儿童座椅等附属配件，适配单人日常出行的绝大多数载物需求。

功能特性层面，整车采用低跨度弯梁车架结构，取消了传统自行车的高位横梁设计，上下车动作无需大幅度抬腿，对不同身高、不同穿着场景的使用者友好度更高，穿裙装、携带随身挎包时上下车不会出现剐蹭阻碍。宽体充气轮胎的选型是结构设计中的重点，相比普通城市自行车的窄胎，这款车型配备的大颗粒宽胎接地面积更大，在湿滑路面、非铺装的社区小路、减速带密集的城区道路上行驶时，缓冲性能与抓地力表现更优，同时降低了小尺寸轮组过坎时的颠簸感，提升低速行驶的稳定性。车把部分采用直立式握把设计，骑行时上半身无需过度前倾，保持相对直立的坐姿，长时间骑行腰背部的疲劳感更低，握把位置集成了刹车手柄、灯光控制开关与电力辅助调节按键，操作时手部无需大幅度移动即可完成所有行车控制动作。鞍座采用加宽加厚的发泡填充结构，支撑面积覆盖整个臀部受力区域，相比运动型自行车的窄鞍座，更适配低速通勤场景下的长时间乘坐需求。

设计思路上，整车结构优先考虑紧凑性与实用性的平衡，轴距控制在普通26寸自行车的三分之二左右，转向角度预留充足，在小区单元楼电梯、狭窄楼道、城市非机动车位等狭小空间内挪车、停靠时更加灵活，不会因为车身过长出现转向剐蹭、停放占位过大的问题。车架主体采用一体化弯管焊接结构，主梁管从车头碗组位置平滑过渡到中轴安装位，受力路径连续无突变，在保证结构强度的同时减少了多余的补强管件，控制整车自重。电池组集成在主梁管的中空腔体内部，既可以利用金属车架对电池形成防护，避免日常骑行中的磕碰、泥水飞溅损伤电池组件，也能降低整车重心，提升行驶时的稳定性，不会出现后置电池车型高速转向时重心偏摆的问题。驱动系统采用中置电机配合链传动结构，相比轮毂电机方案，中置布局的重量集中在整车重心位置，前后轮重量分配更均衡，人力骑行时不会出现后轮偏重、踩踏拖滞感明显的问题，传动比匹配兼顾低速爬坡与平路巡航的需求，城市常见的5%坡度道路无需下车推行即可通过。

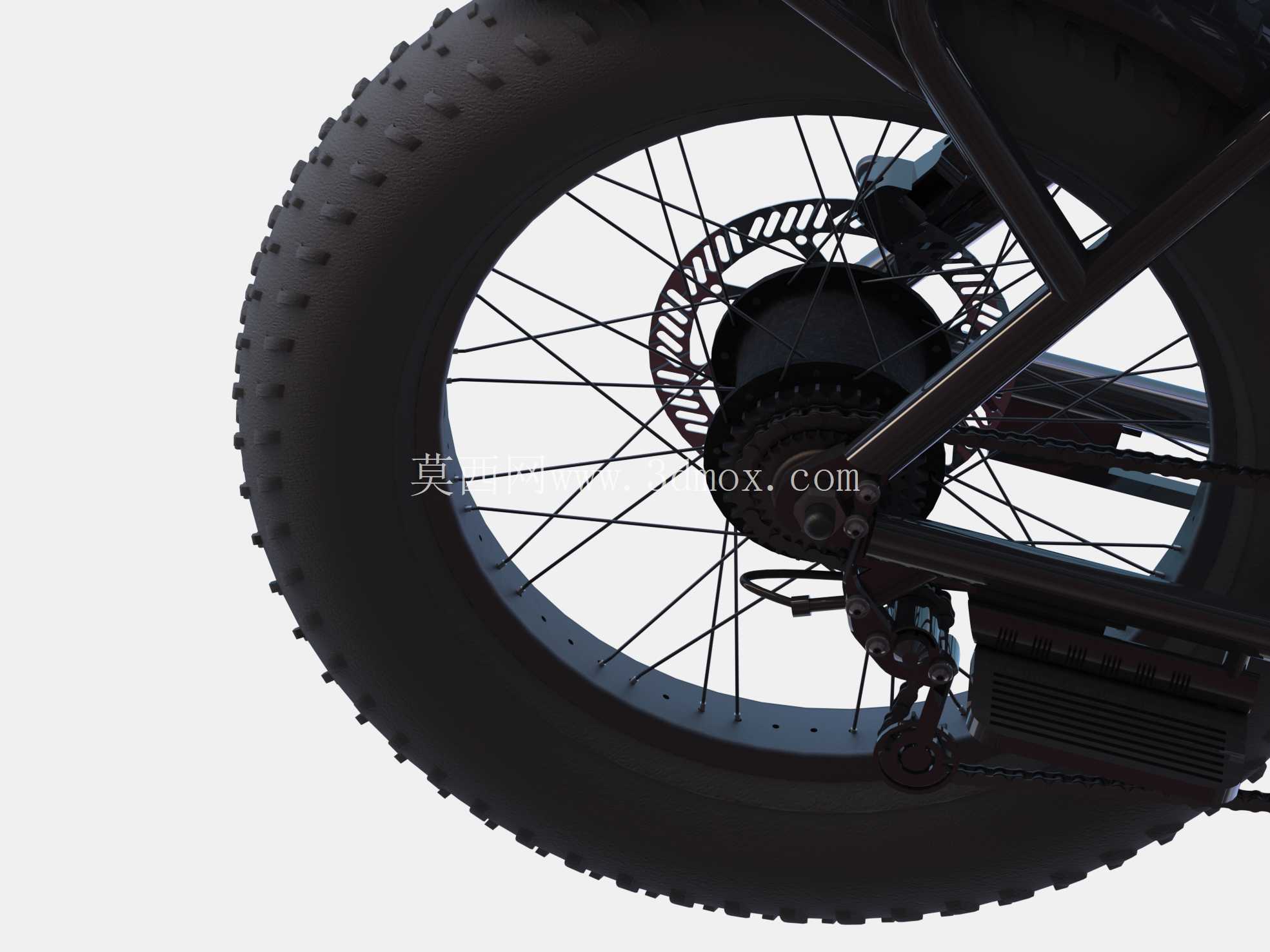

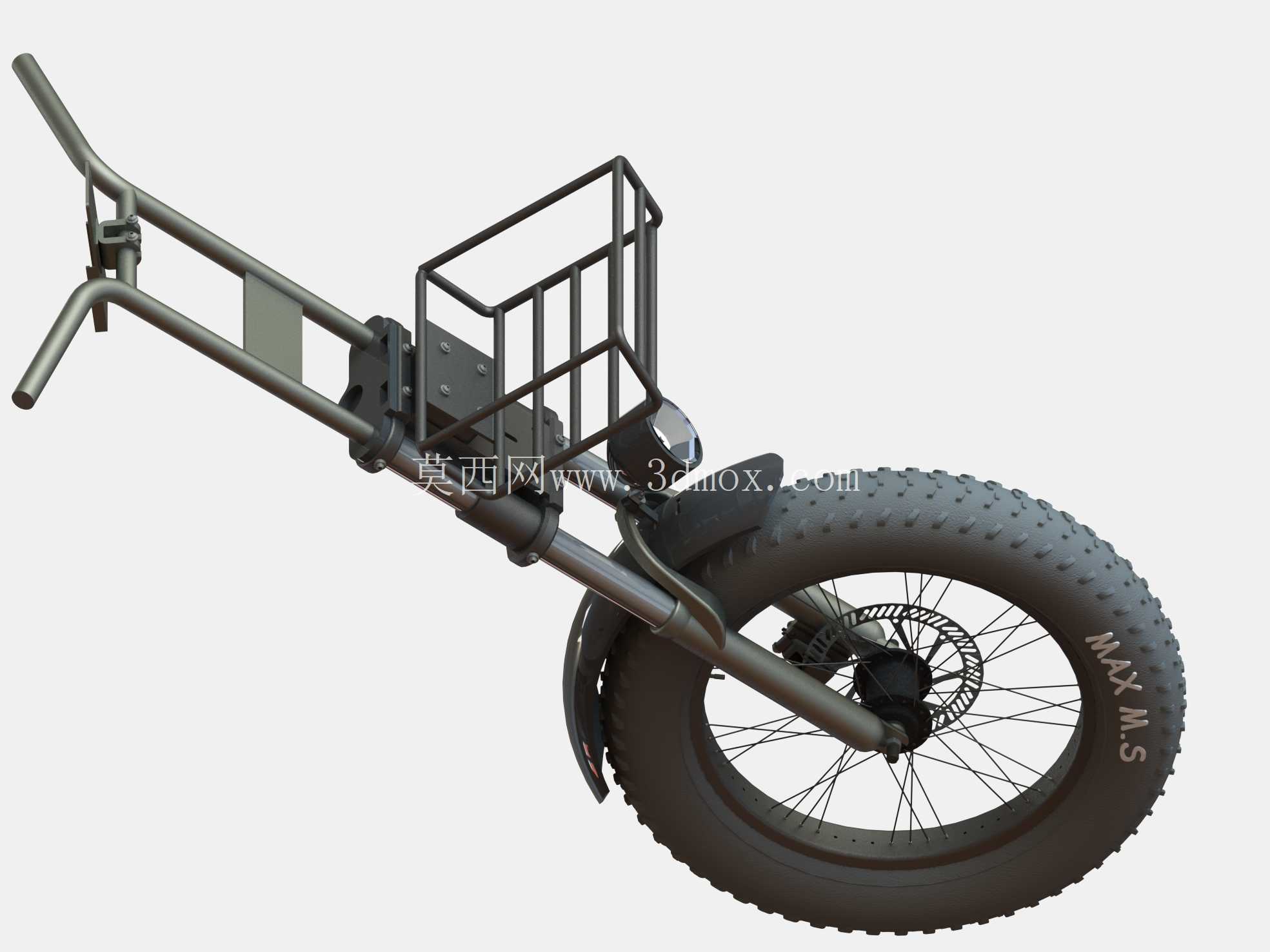

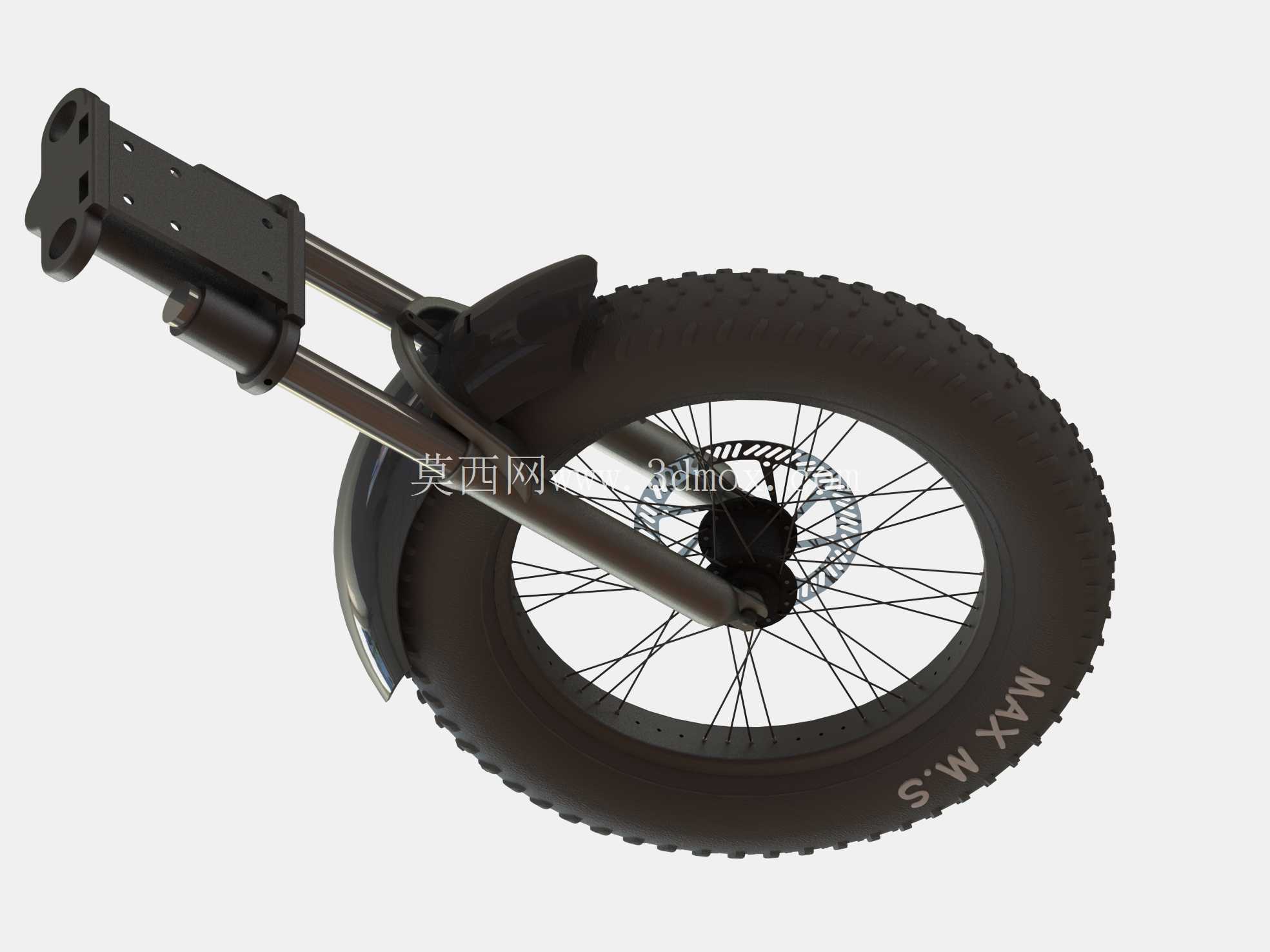

外形尺寸与安装边界方面，整车长度控制在1.2米以内，车把宽度不超过0.65米，停放时占用的空间仅相当于普通电动摩托的一半，适配多数小区非机动车位的尺寸限制。各部件的安装预留了充足的维护间隙，前轮挡泥板、前灯组件、置物篮均采用模块化安装结构，通过标准螺栓固定在车头预留的安装孔位上，后期更换配件、维护检修时无需对车架进行切割、打孔改造。后轮位置集成了鼓刹制动组件与驱动飞轮，刹车线、供电线束全部沿车架内壁走线，外部仅露出必要的活动段线束，避免日常使用中线束被剐蹭、老化速度过快的问题。脚踏位置采用折叠式结构，日常电力驱动行驶时可以将脚踏向上翻折，避免转弯时脚踏剐蹭地面，人力骑行时放下即可提供踩踏支撑。前后轮的安装轴径采用通用标准尺寸，后期更换轮胎、轮组时可以直接适配市面常规的自行车配件，无需定制特殊规格零件，降低后期维护的配件成本。整车的离地间隙控制在120毫米左右，既可以顺利通过城区常见的减速带、路面小坑洼，也不会因为离地过高导致整车重心抬升，影响停靠时单脚撑地的稳定性。
