摩托车升降机架结构应力分析三维设计

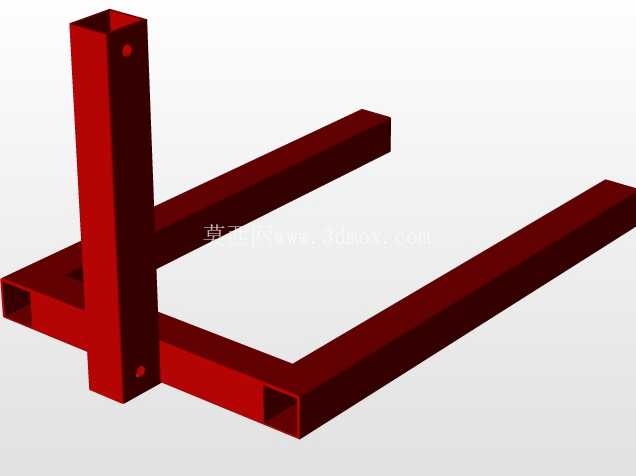

在摩托车维修、改装作业场景中，这类剪臂式升降机架是维修工位的核心承载设备，日常作业里需要承托整备质量从125cc小排量踏板到大排量巡航车型的整车载荷，覆盖换油保养、轮胎拆装、车架调校、排气改装等全流程维修操作，其结构强度直接决定工位作业安全。不同于常规通用升降台，这款针对摩托车型设计的机架，整体采用矩形钢管焊接成型的剪臂作为核心传力结构，底部框架通过膨胀螺栓与工位混凝土地面固定，安装边界需要预留至少1.2米的侧向操作空间，避免升降过程中臂架展开时与周边工具柜、气路管线发生干涉。

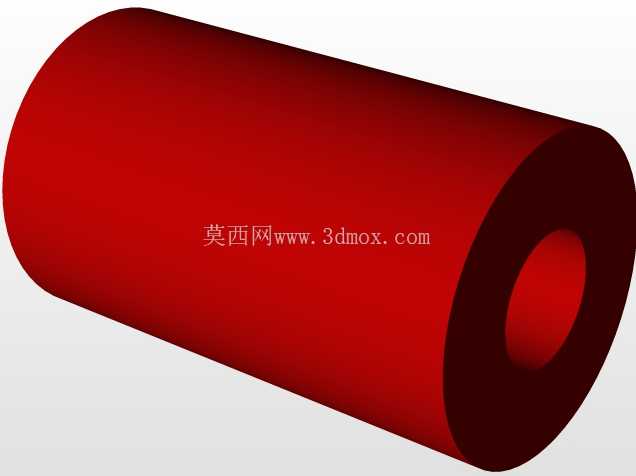

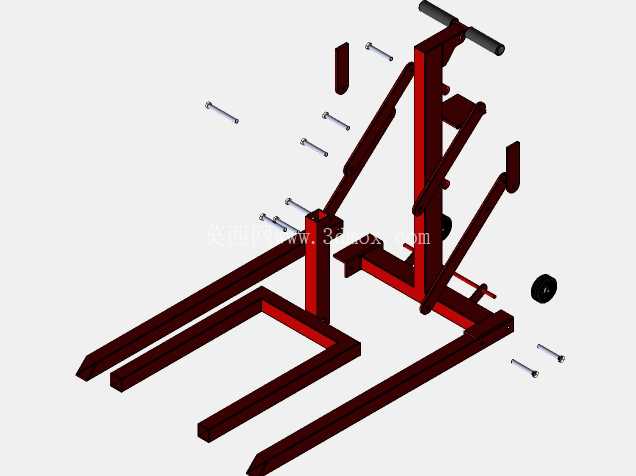

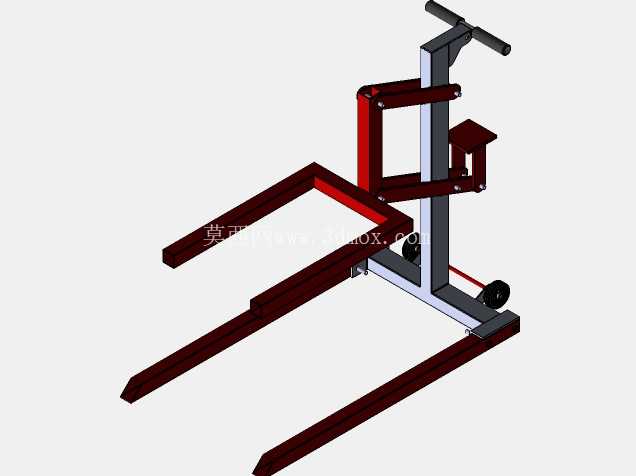

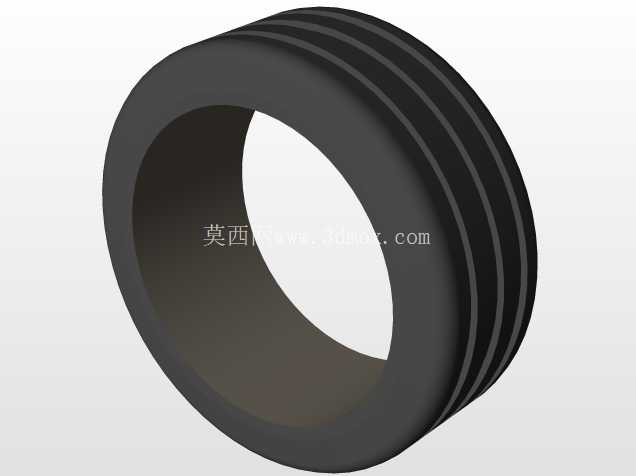

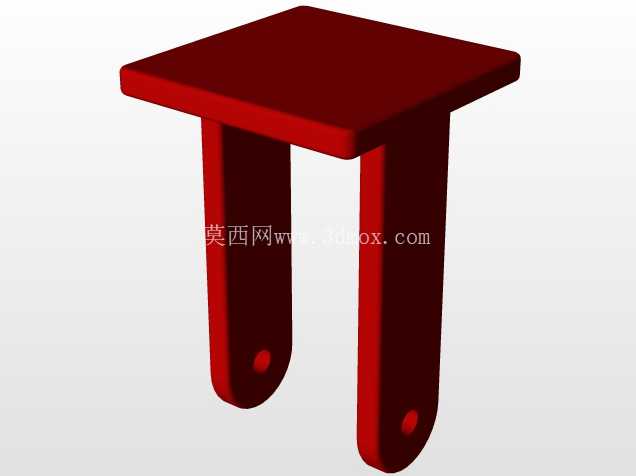

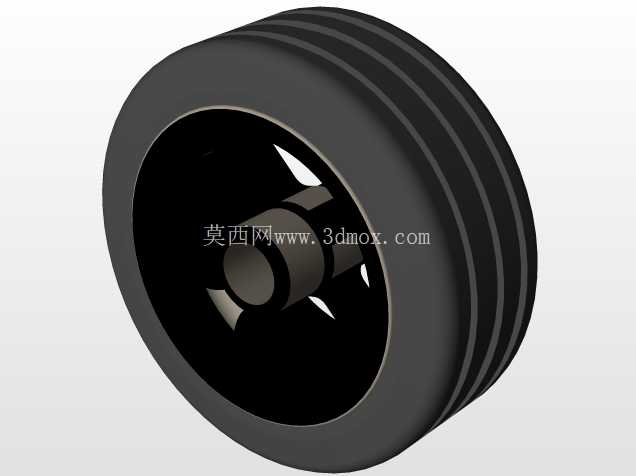

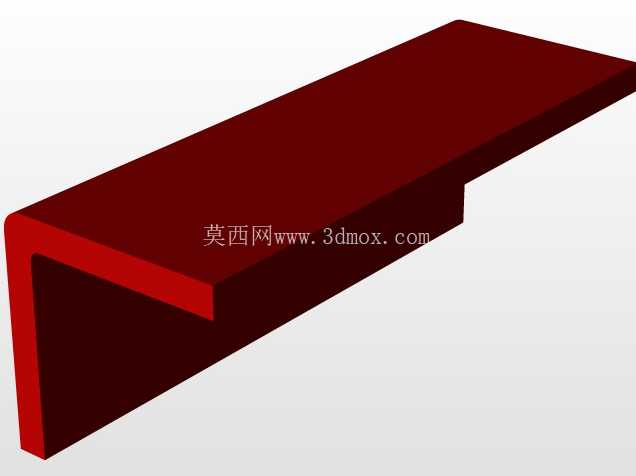

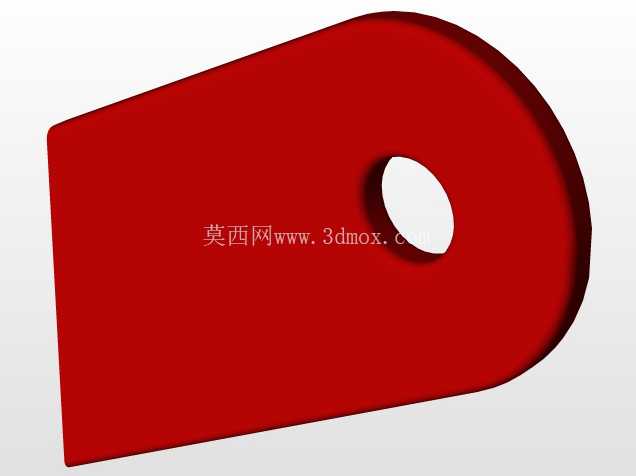

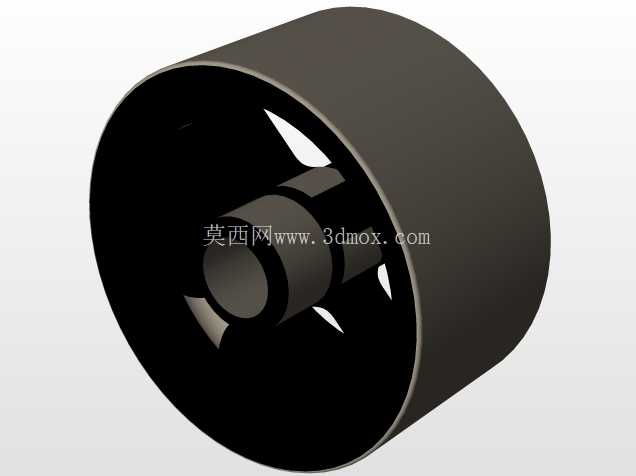

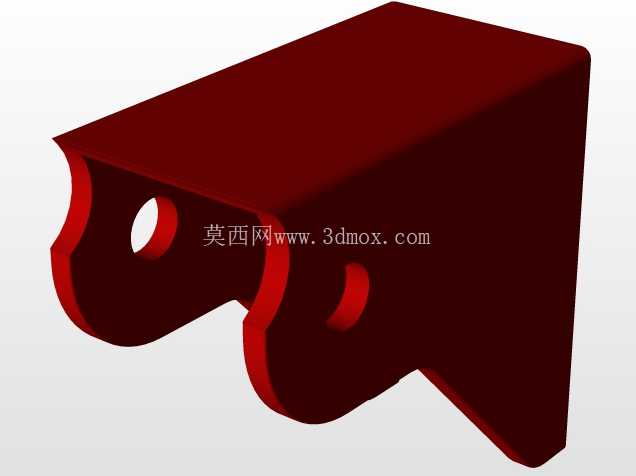

从结构设计逻辑来看，这款机架的剪臂采用双组平行四边形铰接布局，铰接点处采用耐磨钢套配合销轴连接，降低反复升降过程中的铰接磨损量；底部安装面的地脚螺栓孔位采用长圆孔设计，允许安装时存在±5mm的位置偏差，降低现场施工的定位精度要求。设计阶段参考市面主流摩托维修升降机的官方标称尺寸完成三维建模，建模过程中对焊缝、倒角等非核心受力特征做了合理简化，避免有限元网格划分时出现畸形单元影响计算精度。

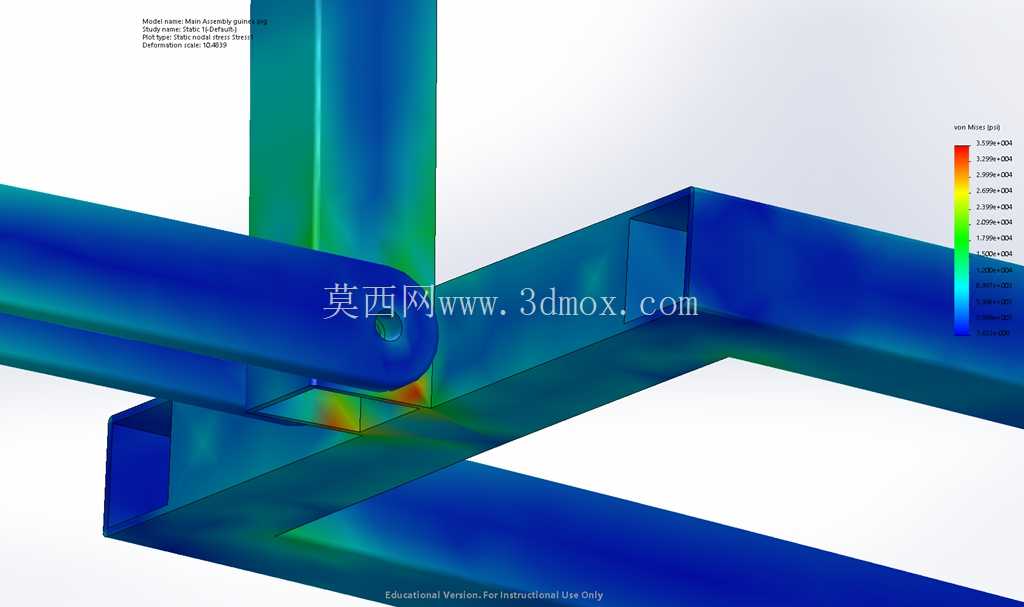

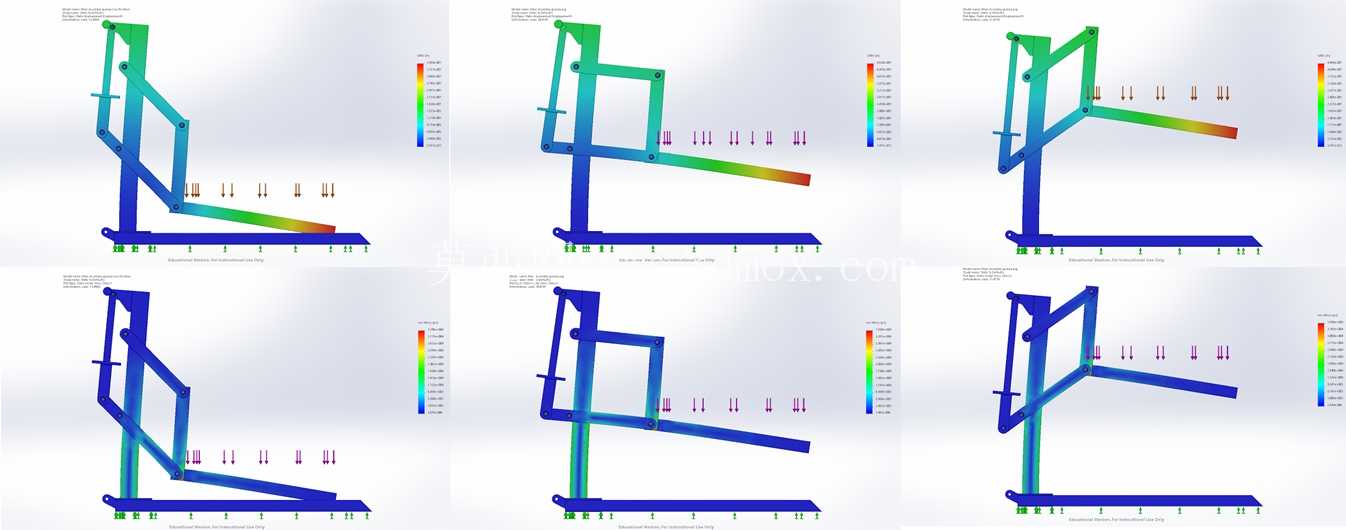

有限元分析过程中，按照额定承载900磅的工况施加载荷，约束条件完全匹配实际安装状态：底部框架地脚位置设置全固定约束，上部载车平台表面施加均匀分布的垂向载荷，模拟摩托车整备质量完全作用在平台上的受力状态。计算结果显示，在额定最大负载下，剪臂弯折段的应力水平已经非常接近普通Q235结构钢的屈服强度，安全系数远低于常规起重承载设备要求的1.5倍安全阈值，这也和实际使用中用户反馈的大负载下臂架明显弯折的现象完全吻合。

从结构优化的角度来看，现有臂架的矩形管截面选型偏薄，弯折位置没有设置加强筋板，导致应力集中现象明显；后续改进可以在臂架弯折处焊接三角形加强筋，同时将臂架主材的壁厚从现有规格提升1.5mm，或者更换为屈服强度更高的低合金结构钢，在不显著增加设备整体自重的前提下，将关键受力位置的安全系数提升到合规范围。另外现有结构的上部平台表面没有设置防滑纹理和车轮固定卡槽，实际使用中摩托车停靠时容易出现侧滑偏移，也会导致局部载荷偏载，进一步放大臂架的受力峰值，设计时需要在平台表面增加可调节的车轮挡块，适配不同轴距的摩托车型，保证载荷始终均匀作用在臂架的中心受力线上。

这类维修类升降设备的设计不能只参考标称承载参数，必须结合实际使用中的偏载、冲击载荷等工况做冗余设计，很多维修场景下操作人员会借助工具额外施加撬动力，实际作用在臂架上的载荷会比静态标称值高出30%左右，如果仅按照静态额定载荷做强度校核，很容易出现实际使用中结构变形甚至断裂的安全隐患。建模过程中对铰接销轴的配合间隙也做了合理模拟，间隙过大会导致升降过程中臂架出现晃动，间隙过小则会增加升降阻力，导致配套的液压驱动单元负载过高。
