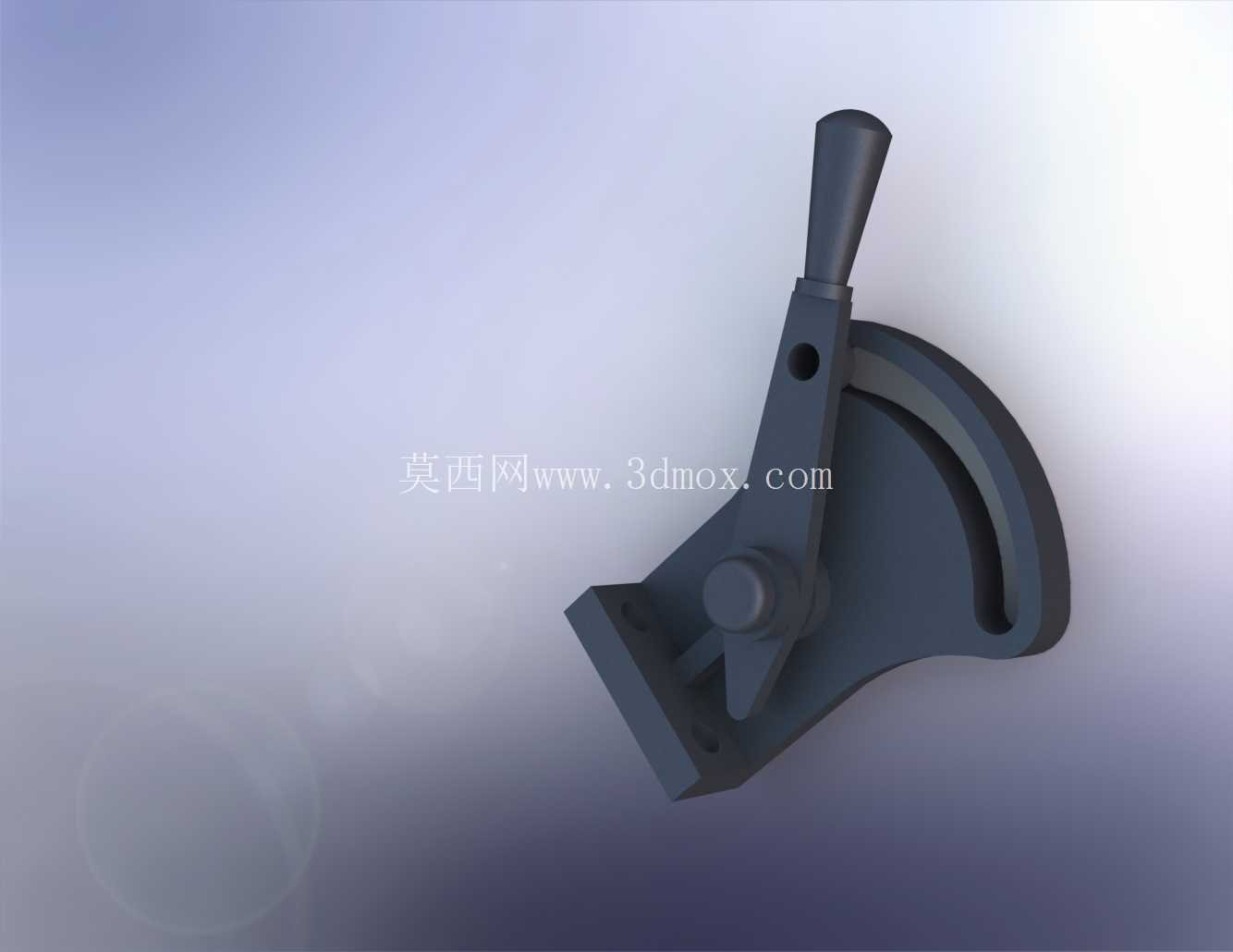

工业设备速度位置调节控制手柄组件

　　在各类需要人工介入调节运行参数的工业设备中，这类控制手柄组件是操作人员与设备本体交互的核心操纵部件，常见于中小型输送设备、工位级变速工装、手动调节式试验台以及部分需要人工给定运行阈值的专用机械上，承担着将人手的扳动动作转化为设备内部调节信号的作用，直接决定设备运行过程中速度档位切换、执行件位置锁定的操作手感与可靠性。从实际使用场景来看，这类手柄往往安装在设备操作侧的易触及位置，不需要操作人员大幅度改变操作姿态即可完成扳动、锁定动作，操作过程中手柄的握持段做了锥度收窄设计，贴合人手握持时的指腹弧度，长时间操作也不会产生明显的硌手感，扳动行程的阻尼设计经过匹配，既不会因为阻尼过小导致误触移位，也不会因为阻尼过大增加操作负荷。

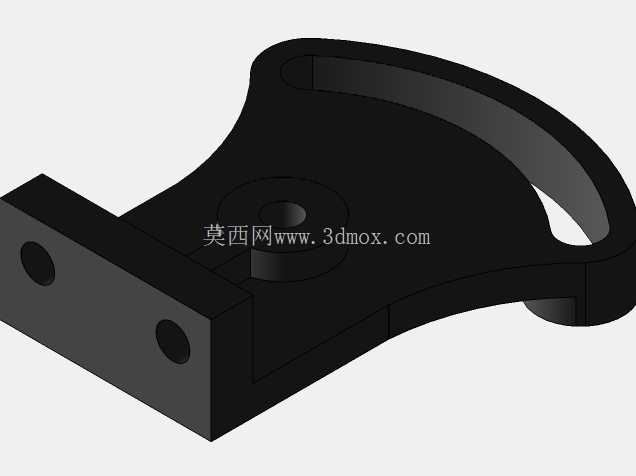

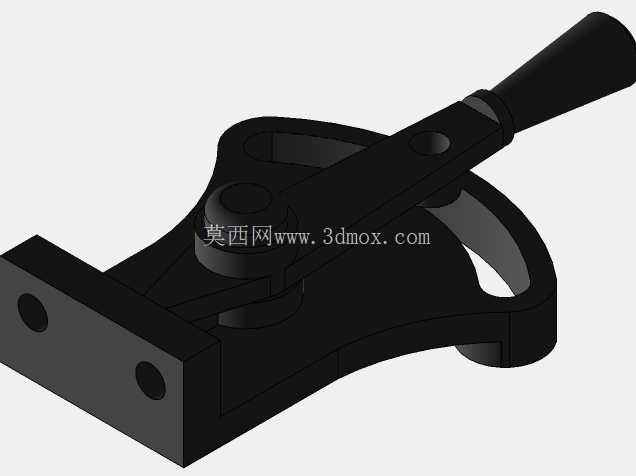

　　整个组件的结构设计围绕“动作传递+档位锁定”两个核心功能展开，底部的安装基座是整个组件的承载基础，基座上预留的安装孔位可以直接通过螺栓固定在设备的安装面板或者机架立面上，安装面的平面度公差控制在合理范围内，避免安装后出现基座翘曲导致手柄扳动卡滞的问题。基座上集成的弧形档位板是实现位置锁定的关键结构，弧形轨迹完全匹配手柄绕转轴转动的运动路径，板面上的档位卡槽对应不同的速度档位或者位置阈值，手柄组件内部的弹性顶销在扳动到对应档位时会卡入卡槽，实现当前位置的自动锁定，不需要额外的锁紧操作，操作人员扳动手柄时施加的横向力克服弹簧弹力即可将顶销推出卡槽，完成档位切换。手柄的转轴部分采用了同轴度较高的配合设计，转轴与基座安装孔之间的间隙控制在极小范围内，避免长期使用后出现转轴晃动导致的档位不准问题，转轴与手柄握持段之间采用刚性连接，扳动过程中不会出现相对转动，力的传递直接无滞后。从安装边界来看，整个组件的外轮廓在扳动到最大行程位置时不会超出基座的安装投影范围过多，设计时已经考虑了周边操作空间的预留，安装时只需要在设备面板上开出对应基座尺寸的安装孔，预留出手柄扳动的弧形活动空间即可，不需要额外为组件设计避让结构，适配性较强。

　　在功能实现逻辑上，这类手柄组件不需要配套复杂的电控元件，纯机械结构即可完成档位信号的输出，既可以通过转轴的转动角度直接驱动设备内部的机械调速机构，比如拉动调速拉杆、改变传动带轮的工作直径，也可以在转轴末端加装角度传感器，将转动角度转化为电信号传递给设备的控制系统，实现电控设备的速度、位置参数给定。结构设计上充分考虑了长期使用的耐磨需求，档位板与顶销的接触位置、转轴配合面都做了相应的耐磨处理，避免频繁扳动后出现档位间隙变大、定位不准的问题，整个组件没有易损的复杂结构，日常维护只需要定期在转轴位置加注少量润滑脂即可，维护成本极低。

　　从实际选型适配的角度来看，这类手柄组件的扳动力度、档位数量可以根据配套设备的实际需求做调整，比如用于多档位速度调节的场景可以增加弧形档位板上的卡槽数量，用于位置连续调节的场景则可以取消卡槽结构，依靠转轴处的阻尼圈实现任意位置的悬停锁定，适配不同设备的操纵需求。在三维建模过程中，整个组件的配合公差都按照实际机加工的工艺要求做了预留，各个零件之间的装配关系完全还原实际装配逻辑，既可以直接用于结构方案的评审验证，也可以作为同类操纵机构设计的参考原型，帮助设计人员快速完成操纵部分的结构匹配，减少从零开始设计的重复工作量。
