多辐条轻量化乘用车合金轮毂结构设计

本次呈现的合金轮毂结构，主要面向民用乘用车改装与配套场景，适配常规紧凑级、中型家用轿车的行走系统装配需求，可覆盖日常城市通勤、高速巡航等常规行驶工况的使用要求。从实际装车用途来看，轮毂作为连接轮胎与车轴的核心承载部件，既要承担整车垂直载荷传递，也要传递制动、驱动过程中的扭矩，同时还要承受过弯、颠簸路面带来的侧向、径向交变冲击，其结构合理性直接关系到行驶安全性与操控表现。

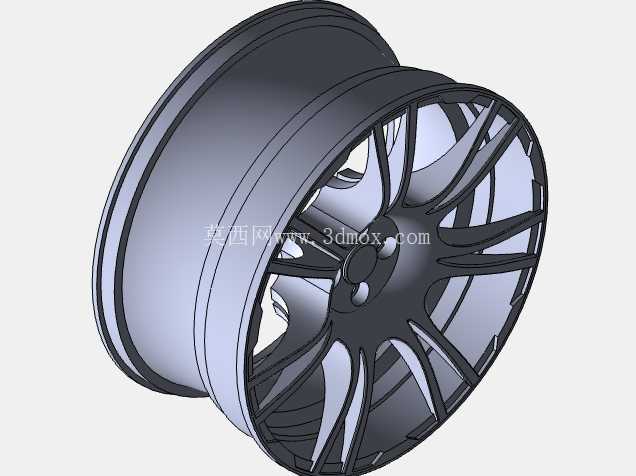

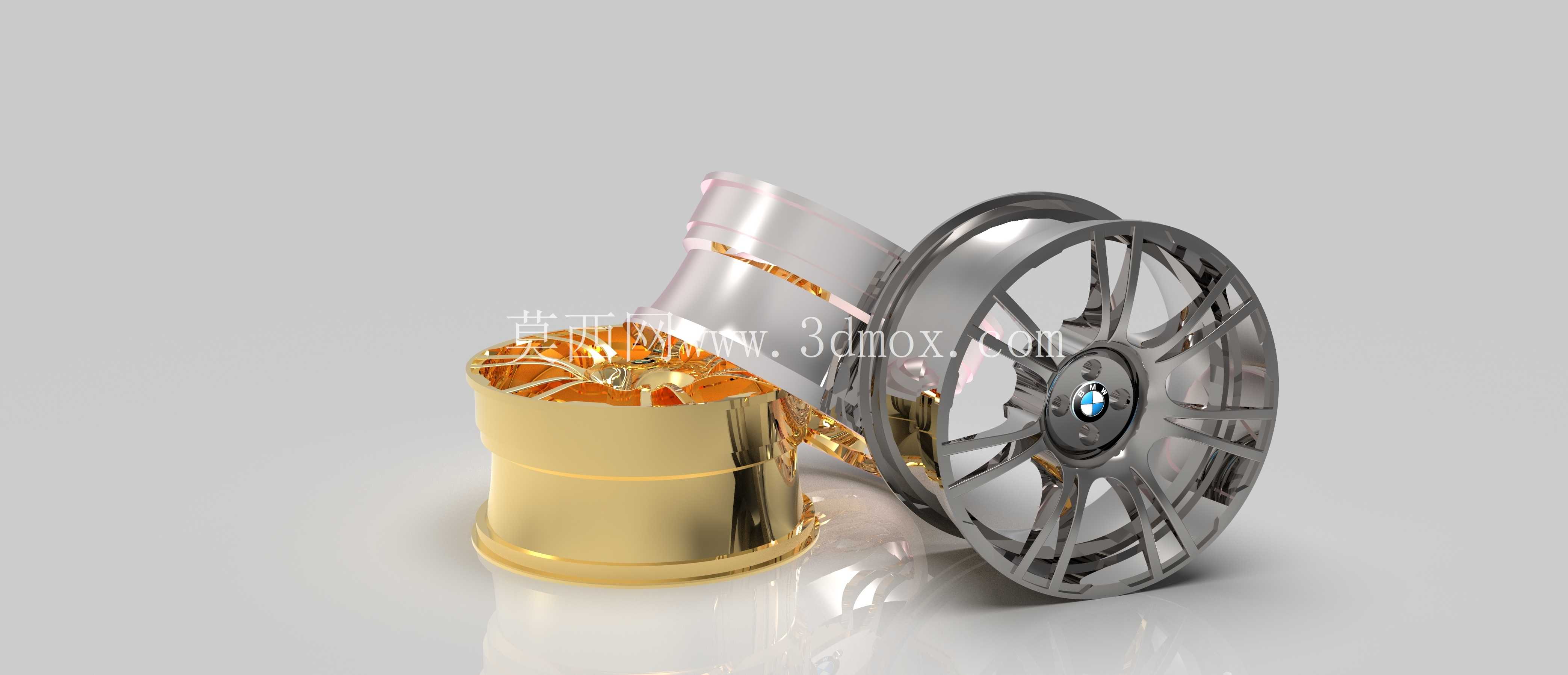

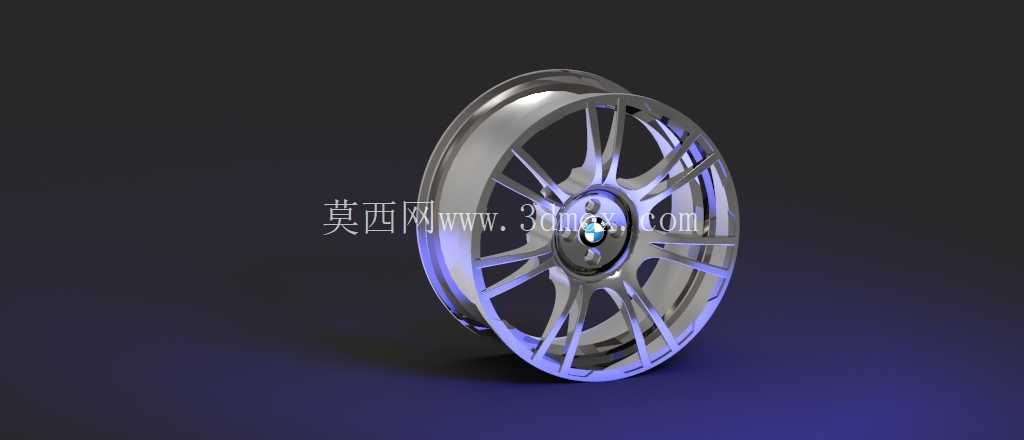

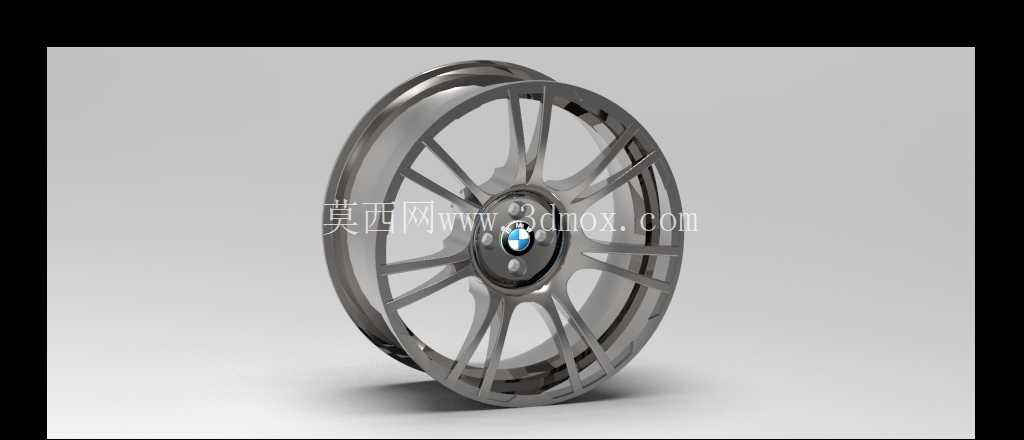

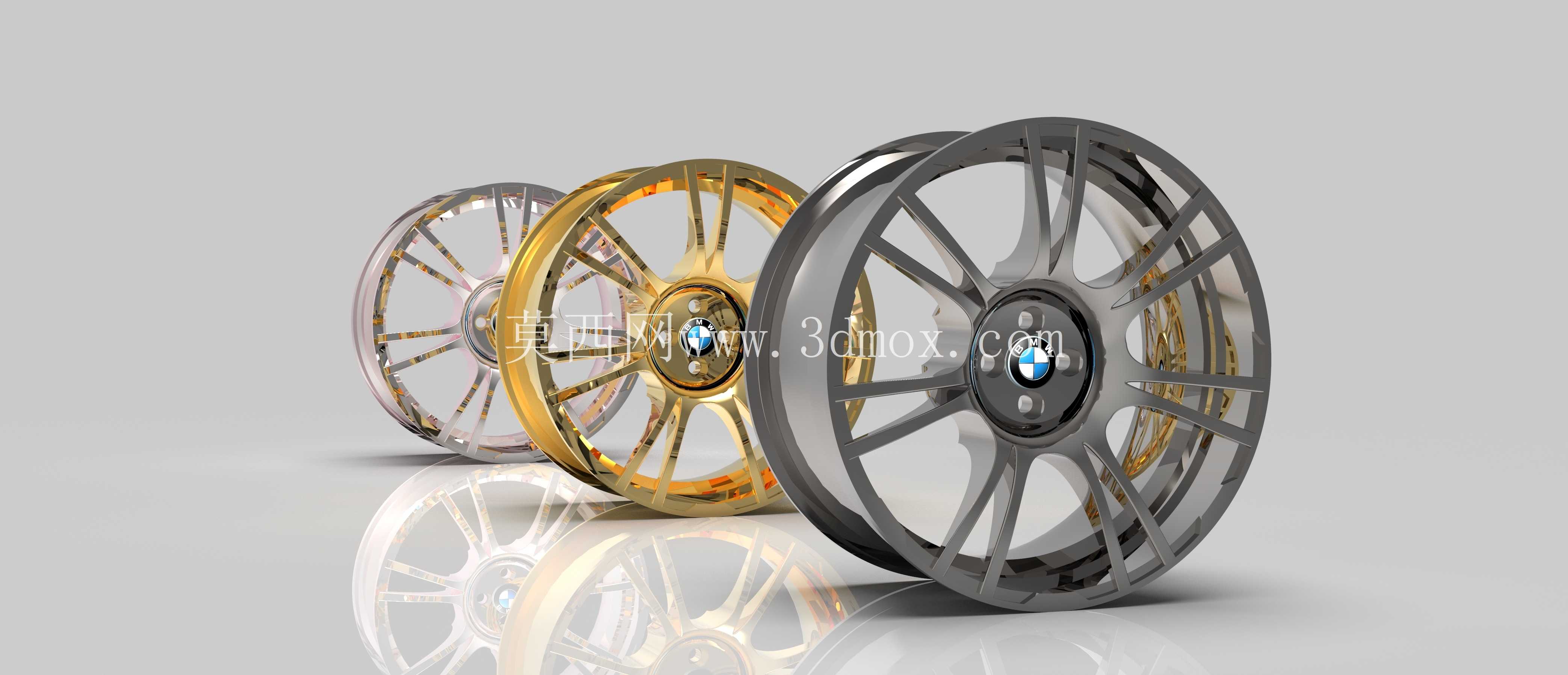

设计过程中优先考虑了受力路径的优化，多辐条的布局并非单纯追求视觉效果，每一根辐条的走向都对应轮毂安装面到轮辋的力流传递路径，从中心轴承安装位向外呈放射状延伸，辐条截面采用渐变式设计，靠近中心座的位置截面厚度更大，用于承载集中载荷，向轮辋延伸的过程中逐步收窄，在保证整体抗弯、抗扭强度的前提下，尽可能削减非受力区域的材料冗余，实现轻量化目标。不同表面处理的版本对应不同的使用场景，亮面抛光版本偏向城市铺装路面的展示需求，深色涂装版本则更耐日常行驶中的砂石剐蹭，金色镀层版本适配个性化改装的审美需求。

安装边界方面，中心定位孔采用乘用车常规的台阶式定位结构，与轴头的配合公差控制在过渡配合区间，保证装车后同轴度符合行驶要求，避免高速状态下出现车轮抖动。螺栓孔的分布采用常规乘用车的五孔布局，孔位节圆直径适配主流家用车型的安装参数，孔口做了沉头倒角处理，既可以避免螺栓装配时出现干涉，也能分散螺栓压紧力，防止长期使用后孔位出现应力开裂。轮辋部分的尺寸符合常规子午线轮胎的装配标准，胎圈座的角度、轮缘的高度都严格匹配民用轮胎的安装规范，能够保证轮胎充气后与轮辋紧密贴合，不会在行驶过程中出现脱圈风险，轮辋内部的气门嘴安装位预留了标准孔径，适配常规橡胶气门嘴与金属胎压监测气门嘴的安装。

从结构强度设计角度，辐条与轮辋的连接位置做了圆弧过渡处理，避免直角结构带来的应力集中，在经过坑洼路面、减速带的冲击载荷作用下，应力能够沿着圆弧面均匀分散，不会在连接位置出现应力峰值导致开裂。轮毂背面的减重槽设计，是在不降低整体结构刚度的前提下，去除背部非受力区域的多余材料，既能够降低轮毂整体重量，减少簧下质量，提升车辆的悬挂响应速度，也能够为刹车系统预留足够的散热空间，连续制动过程中，轮毂内部的空气可以顺着辐条间隙快速流动，带走刹车盘、刹车片产生的热量，降低制动热衰减的概率。

实际建模过程中，对每一处曲面的顺滑度都做了连续性校验，辐条表面的曲面过渡没有突兀的折角，既能够降低行驶过程中的风阻，也便于后续的表面处理加工，无论是抛光、电镀还是喷涂工艺，都能够保证表面涂层的附着力均匀，不会在棱角位置出现涂层过薄脱落的问题。轮辋的滚道位置做了加厚处理，对应轮胎胎圈的接触区域，硬度和强度都高于其他部位，能够承受轮胎充气后的张力以及行驶过程中胎圈的反复挤压，长期使用不会出现滚道变形导致的轮胎漏气问题。中心盖的安装位预留了标准卡扣结构，能够适配同规格的品牌中心盖，装配后贴合紧密，不会在行驶过程中出现松动脱落的情况。
