钢管拼接式越野赛车防滚车架结构

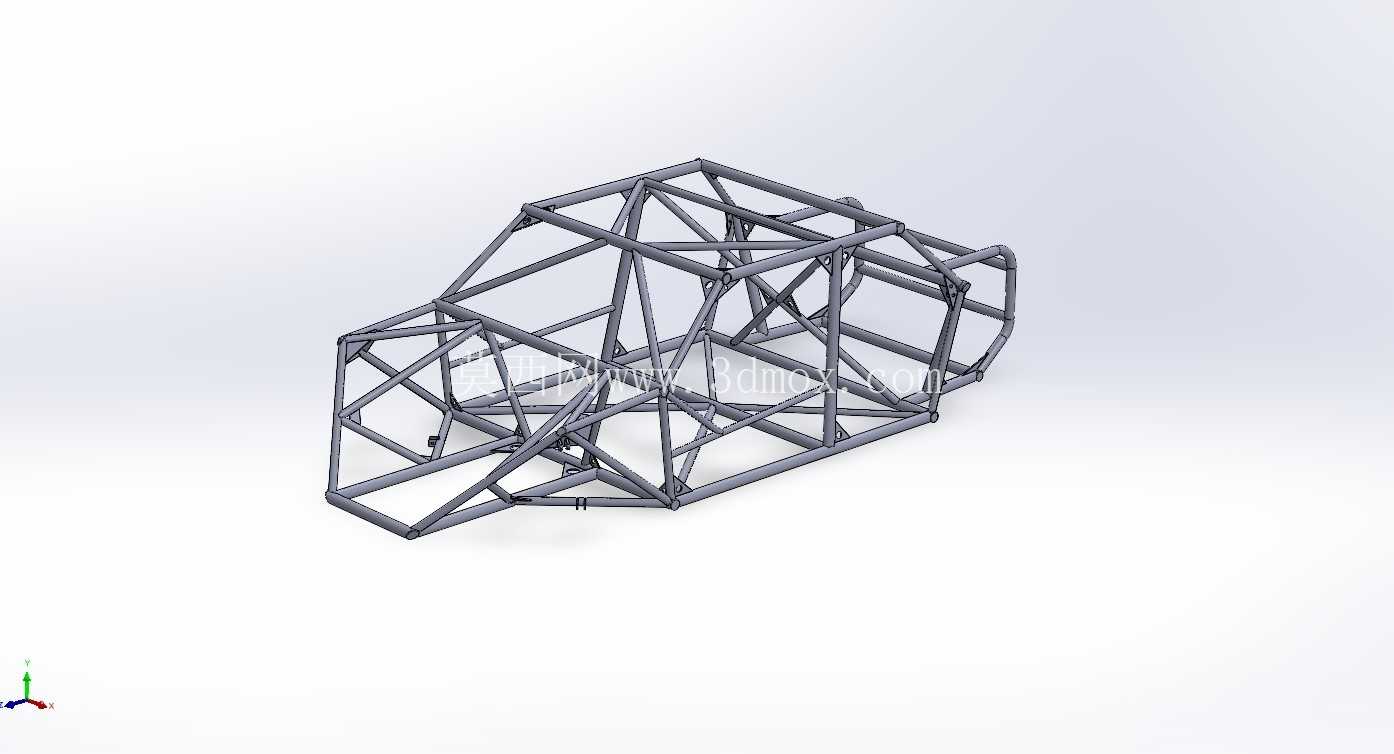

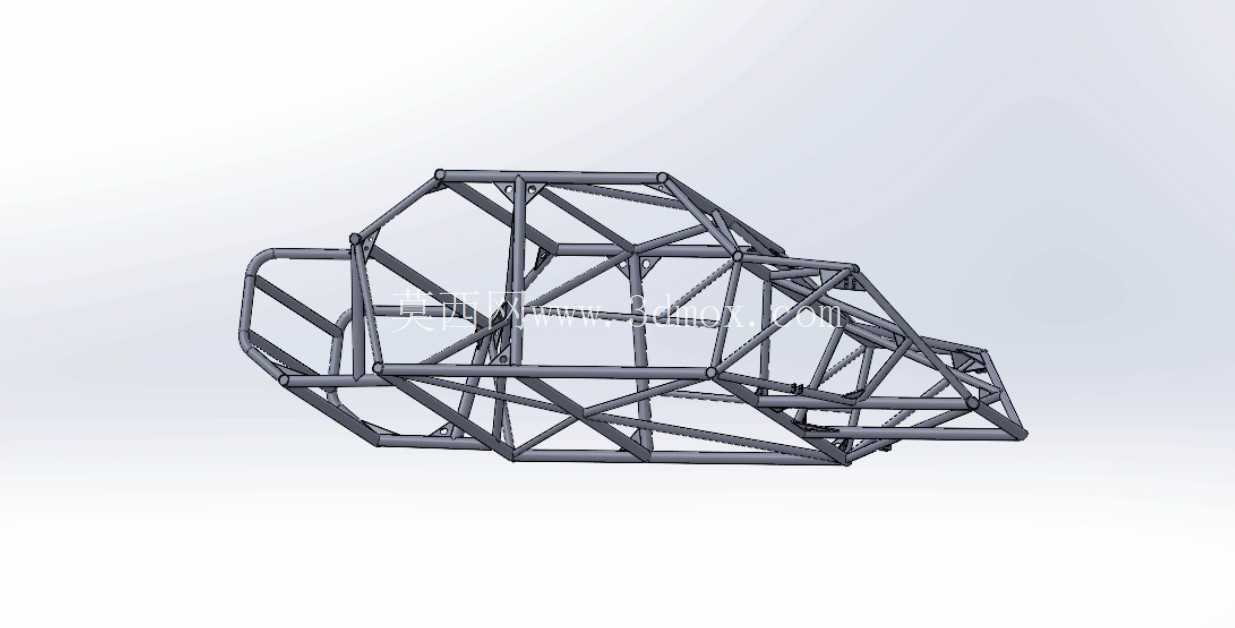

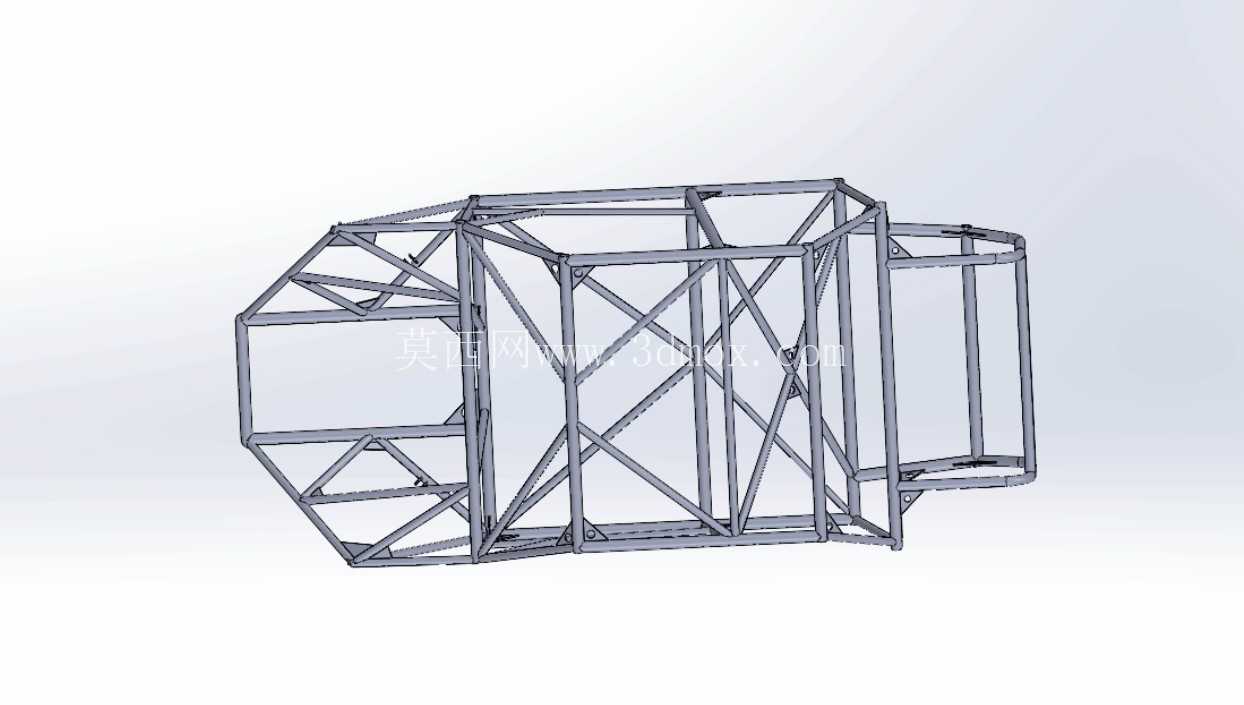

这套空间桁架式钢管车架，是小型越野竞速类车辆的核心承载基体，所有车载系统都需要依托该框架完成安装固定，同时承担碰撞、翻滚工况下的乘员舱防护职能。从结构布局来看，整体采用不等径冷拔无缝钢管拼接成型，主环、前环、侧边防撞斜撑、底盘纵梁横梁按照受力传递路径排布，没有多余的冗余结构，在控制整体整备质量的前提下，保证各个受力节点的刚度匹配。

实际装车应用中，这套车架需要兼容动力总成、悬挂系统、转向机构、燃油供给、乘员约束系统的安装点位，前舱位置预留的三角支撑区域，用于固定发动机与前悬摇臂安装座，钢管交汇处的焊接节点做了贴合式切口处理，保证管材之间的焊缝接触面积足够，避免应力集中导致的工况下开裂。乘员舱区域的横向支撑间距，是按照常规赛车座椅、四点式安全带的安装尺寸预留，侧边防撞梁的高度刚好覆盖乘员躯干位置，翻滚时可以让冲击力沿着斜撑管快速分散到整个框架，避免局部变形侵入乘员生存空间。

设计过程中需要优先考虑受力路径的连续性，从车轮接地点传来的冲击载荷，经过悬挂摇臂传递到车架安装座后，会顺着相邻的斜向撑管分流到主环、底盘纵梁等大刚度区域，不会出现单根管材独立承受大载荷的情况。车架前部的溃缩区采用相对薄壁的管材设计，正面碰撞时可以通过有序的塑性变形吸收冲击能量，减少传递到乘员舱的冲击力，而乘员舱周边的管材则采用更高强度的厚壁钢管，保证碰撞后舱体的完整性。

安装边界方面，车架整体宽度控制在常规越野赛事的规则限制范围内，底盘下部的横梁预留了足够的离地间隙，避免越野工况下托底撞击损伤主结构，后部的桁架结构用于固定后悬挂、油箱与散热系统，各个安装点位的同轴度、平面度在焊接时需要做工装定位，防止焊接变形导致后续部件装配出现偏差。不同于量产乘用车的承载式车身，这种纯钢管桁架结构没有外覆盖件的刚度加持，所有的弯曲、扭转刚度都由钢管框架本身提供，所以每一根斜撑的角度、管材的壁厚选择，都需要结合实际赛事工况下的载荷数据反复调整，比如经常承受冲击的悬挂安装点附近，会额外增加小的斜撑做局部加强，而受力较小的上部区域则可以适当减小管材规格，实现轻量化与结构强度的平衡。

在实际改装、赛事应用场景里，这类车架是钢管车、巴吉赛车、大学生方程式赛车常用的结构形式，相比原厂量产车的车身结构，它的改装自由度更高，可以根据不同的赛事规则、动力配置灵活调整局部结构，不需要受原有车身冲压件的造型限制。焊接完成后还需要对整体框架做时效处理，释放焊接应力，避免后续使用过程中出现框架变形，影响悬挂定位参数的准确性。各个管材连接的节点处，不允许出现虚焊、未焊透的缺陷，关键受力节点还可以增加加强片补强，提升节点的抗疲劳性能，应对长期越野行驶带来的交变载荷冲击。
