哈利波特主题金色飞贼仿生造型结构设计

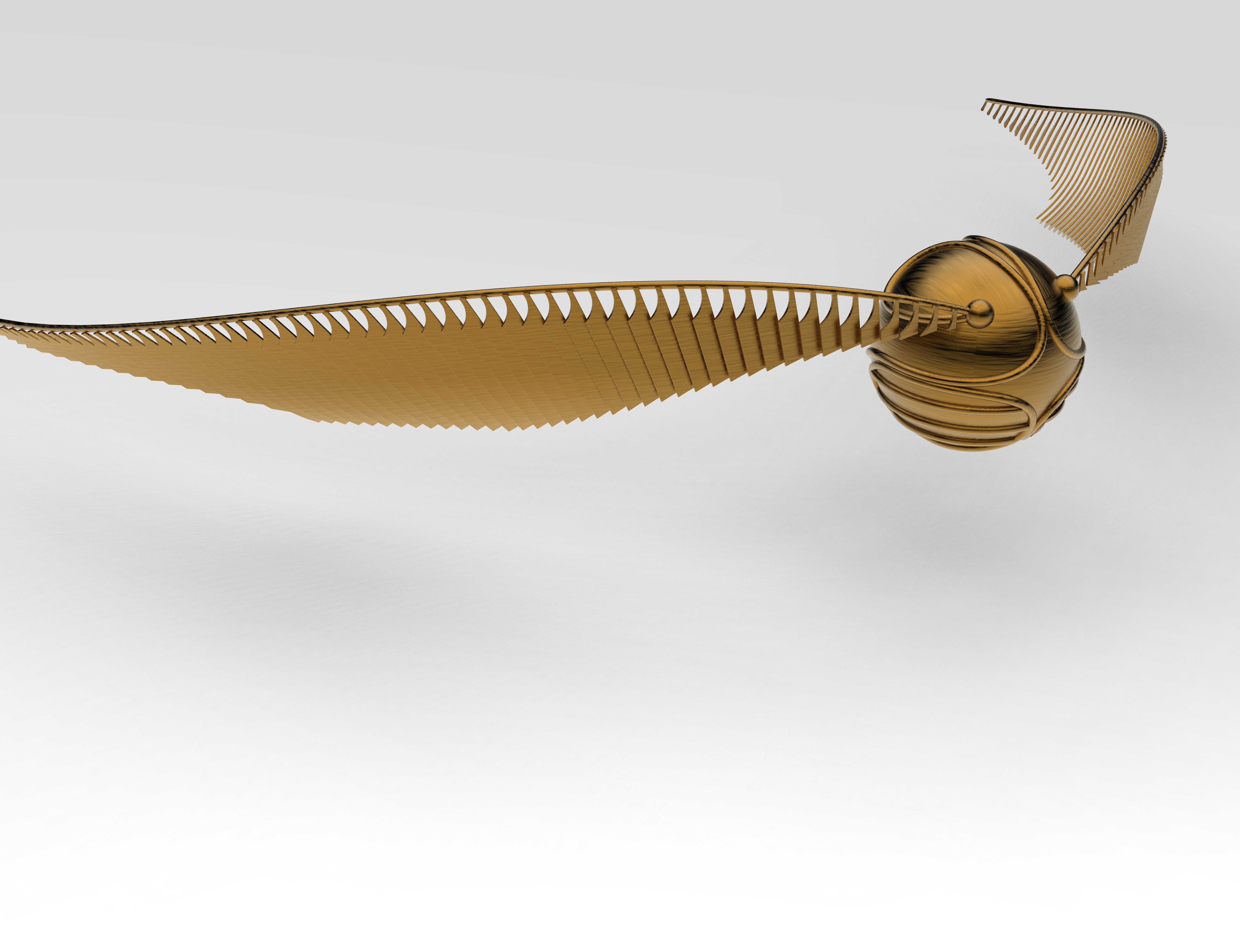

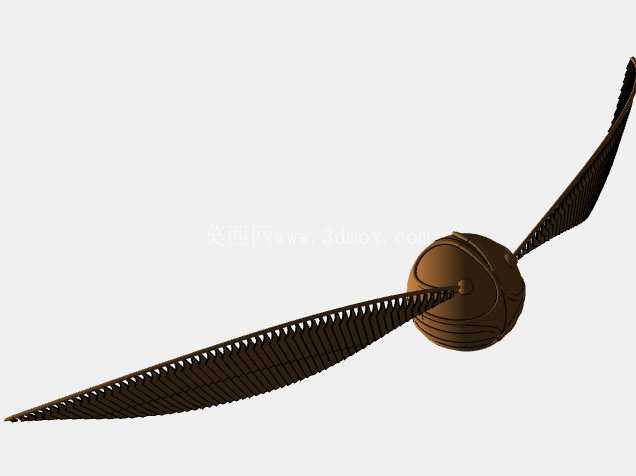

本次设计的仿生飞贼造型结构，核心采用球形主体搭配双侧柔性翼面的构型，整体围绕展示类文创摆件的使用场景展开，在结构设计阶段优先平衡了造型还原度与结构稳定性的关系。球形主体部分采用分层嵌套的壳体结构，外表面做环形肌理纹路处理，既还原了IP设定中的金属质感纹理，也通过环形加强筋的内置结构提升了薄壁壳体的抗形变能力，避免日常摆放过程中受轻微磕碰出现凹陷变形。双侧翼面采用渐变式齿状边缘设计，翼根位置通过隐藏式铰接结构与球形主体连接，铰接点位做了阻尼限位处理，可支持小角度的翼面姿态调整，满足不同展示角度的摆放需求，同时铰接结构内置在球形主体的侧部凸台内，外部无明显连接缝隙，保证整体外观的完整性。

从实际应用场景来看，该结构可直接用于文创周边摆件的开模生产，也可作为主题展陈的装饰构件使用，翼面的齿状结构并非单纯的造型装饰，每一段齿形的弧度都经过曲面连续性校验，在3D打印或者注塑成型过程中不会出现壁厚突变导致的缩痕问题，翼面从根部到边缘采用0.8mm到0.3mm的渐变壁厚设计，既保证了翼根位置的连接强度，也让翼尖位置呈现出轻薄的视觉效果，还原设定中飞贼翼面的轻盈质感。

安装边界方面，整个结构无需额外的固定底座，球形主体的底部做了微小的平面切边处理，切边直径控制在12mm，放置在水平桌面时可保证足够的支撑稳定性，不会出现滑移或者倾倒的问题，整体最大外轮廓尺寸控制在180mm×70mm×65mm的范围内，占用桌面空间较小，适合作为桌面陈设品使用。设计过程中对翼面的开合角度做了限位约束，最大展开角度为45度，最小收拢角度为15度，调整过程中不会出现翼面与球形主体表面干涉的问题，铰接位置的阻尼力矩经过测算，调整到任意角度都可保持姿态固定，不会出现自行回落的情况。

在曲面建模阶段，翼面的曲面采用G2连续的曲率过渡，从翼根的圆弧截面逐渐过渡到翼尖的薄刃截面，整个曲面没有出现曲率突变的拐点，不管是做抛光电镀处理还是做哑光金属喷涂，都能保证表面光影过渡自然，不会出现扭曲的反光带。球形主体表面的环形纹路深度控制在0.2mm，宽度0.5mm，纹路间距均匀，既不会因为纹路过深导致积灰难以清理，也不会因为纹路过浅失去纹理的层次感。两侧翼面的重量经过配平计算，单侧翼面重量与球形主体的重心偏移量控制在0.5g以内，放置时不会因为两侧重量不均出现倾斜的问题。

针对不同的生产工艺，该结构也做了对应的适配调整，如果采用3D打印制作，整个模型无需添加额外支撑，翼面的倾斜角度刚好满足FDM打印的最小自支撑角度要求，打印完成后去除支撑的工作量极小；如果采用注塑工艺生产，球形主体可做前后模对开结构，翼面单独作为镶件安装，分型线设置在翼面的边缘位置，后续抛光处理可完全掩盖分型线痕迹，不会影响外观效果。结构的所有转角位置都做了R0.3mm的圆角处理，避免生产过程中出现应力集中导致的开裂问题，同时也避免日常摆放时尖锐边角划伤使用者。
