小型盒体注塑成型模具结构设计

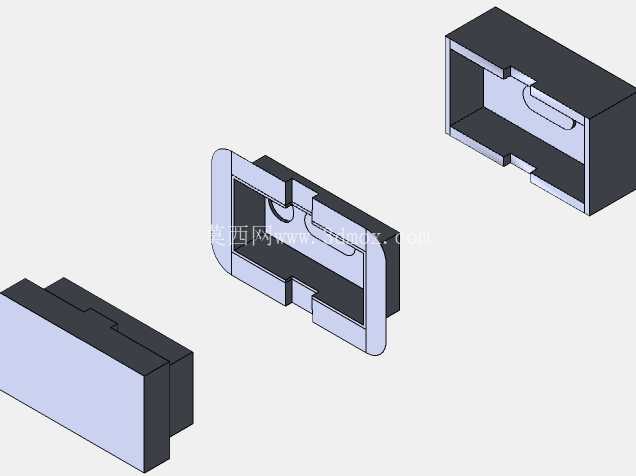

　　这套模具针对小型薄壁盒类塑件的注塑成型需求设计，核心成型结构采用分体式镶拼布局，拆分出独立的型芯与型腔组件，在实际量产场景中，这类结构主要适配消费电子配套小型壳体、通讯类小型防护盒的注塑加工，这类塑件普遍壁厚均匀、内部有定位卡槽结构，对成型后的尺寸一致性、内壁脱模顺畅度有明确要求。从结构设计逻辑来看，分型面选在塑件最大轮廓的法兰端面位置，合模时型腔与型芯的贴合面完全覆盖塑件外缘，能有效避免飞边产生，同时开模时塑件会随型芯侧带出，配合顶出机构可实现顺畅脱模，不会拉伤塑件表面。

　　型芯部分直接成型塑件的内部空腔与卡槽结构，设计时特意在卡槽对应位置做了小角度脱模斜度，避免硬顶造成的塑件发白、变形问题，型腔部分则负责成型塑件的外表面与外缘法兰结构，型腔内壁的粗糙度控制适配透明或外观面塑件的成型需求，不需要额外做晒纹处理就能满足基础外观要求。整套模具的安装边界适配常规120吨级小型注塑机的模架安装尺寸，模架采用标准龙记模架改制，导柱导套布置在模架四角，合模时的定位精度可控制在0.02mm以内，能保证长期量产过程中型芯型腔不会出现错位，避免塑件壁厚不均的问题。

　　冷却水路采用环绕式布置，在型芯内部做了隔水片式冷却回路，型腔侧则钻了直通式水路，进出水口布置在模架侧面，适配常规注塑机的冷却水嘴接口，成型周期可控制在15秒以内，能满足中小批量塑件的量产效率要求。浇注系统采用侧浇口进料，浇口位置选在塑件法兰外缘的非外观面，成型后去除浇口不会在塑件可见面留下痕迹，浇口尺寸根据PP、ABS这类常用热塑性塑料的流动性设计，进胶时不会出现喷射痕、缺胶的问题。排气槽开设在分型面的末端位置，深度控制在0.02mm，既能顺利排出型腔内的空气，避免塑件出现烧焦、气泡缺陷，又不会让熔融塑料溢出产生飞边。

　　在实际使用过程中，这套模具的镶拼结构也方便后续维护，如果型芯或型腔局部出现磨损、拉伤，不需要更换整套模仁，只需要更换对应的镶件即可，能大幅降低模具的维护成本。针对这类小型盒体塑件常见的内壁倒扣问题，设计时没有采用复杂的抽芯结构，而是利用塑件本身的弹性变形量，将倒扣位置的脱模斜度做了优化，直接强脱即可成型，简化了模具结构，也降低了模具的制造成本，同时减少了模具的故障点，提升了量产时的稳定性。模架的顶出系统采用圆顶针布置，顶针位置选在塑件的法兰端面与内部加强筋对应位置，顶出时受力均匀，不会让塑件出现顶白、顶变形的问题，顶针的高度与型芯表面齐平，不会在塑件表面留下凸起的顶针痕迹。
