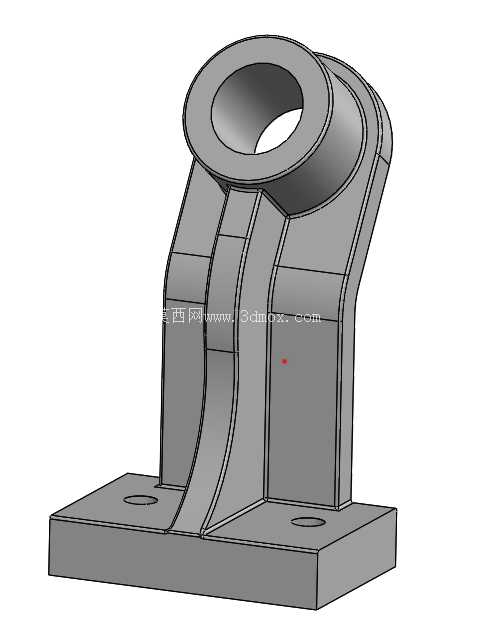

带法兰支座的铰接支撑结构件

　　这类带底部安装法兰的铰接支撑结构，在工业设备的铰接传动、载荷支撑场景中应用十分广泛，常见于各类需要实现摆动连接、载荷传递的机构中，比如输送线的摆臂支撑、工装夹具的铰接基座、小型设备的转动连接点位，核心作用是为铰接轴提供稳定的安装基准，同时将上部铰接部位承受的径向、轴向载荷平稳传递到下部安装基面，避免连接点位出现应力集中导致的结构失效。从结构设计逻辑来看，该零件采用一体化铸造成型后机加工的工艺路线设计，底部为矩形安装法兰板，板上开设两个对称的安装通孔，用于穿装螺栓将整个支座固定在设备基面，安装孔的位置度公差需要控制在0.1mm以内，避免安装时出现螺栓别劲、支座装配后倾斜的问题，法兰板的厚度根据额定承载载荷计算确定，保证螺栓预紧力作用下法兰不会出现翘曲变形，法兰板的底面设计为全平面加工，粗糙度要求达到Ra3.2，确保和安装基面完全贴合，减少装配后的接触间隙，避免工作过程中出现振动异响。

　　上部的铰接部位为带镗孔的圆筒结构，内孔是核心配合面，需要和铰接轴形成间隙配合，内孔的圆柱度公差控制在0.02mm以内，表面粗糙度达到Ra1.6，保证铰接轴转动时的顺畅性，减少铰接部位的磨损，圆筒端部设计有凸缘结构，一方面可以增加内孔的接触长度，提升铰接连接的承载能力，另一方面凸缘端面可以作为轴向定位面，和铰接轴上的轴肩配合，限制铰接轴的轴向窜动。连接底部法兰和上部铰接筒的是两块对称布置的支撑板，支撑板采用变截面设计，靠近法兰部位的厚度更大，向上逐渐过渡到和铰接筒外壁贴合的弧度，这种设计是根据应力分布云图优化的结果，在载荷传递路径上保证材料足够的强度，同时去除非受力区域的多余材料，降低零件整体重量，两块支撑板之间预留有足够的间隙，方便安装铰接轴时的装配操作，也能避免铰接部位转动时和相邻零件发生运动干涉。

　　在实际选型应用时，需要重点关注几个安装边界尺寸：首先是底部法兰的总长、总宽尺寸，确认安装基面有足够的布置空间，两个安装孔的中心距要和基面上的预留螺纹孔位置匹配；其次是上部铰接孔的中心高度，这个尺寸直接决定了铰接点的安装高度，会影响整个摆臂机构的运动行程，选型时需要和机构的运动仿真结果匹配；最后是铰接内孔的直径尺寸，要和选用的铰接轴直径匹配，同时要核算铰接孔的接触应力，确保在额定载荷下接触应力小于材料的许用接触应力，避免长期使用后出现孔壁压溃的问题。

　　设计这类零件时，还要注意工艺性的考量，比如支撑板和法兰、支撑板和铰接筒的连接部位都设计有铸造圆角，避免铸造时出现应力开裂，同时机加工时要合理安排加工工序，先加工底部法兰的基准面，再以基准面定位加工上部的铰接内孔，保证内孔轴线和安装基面的平行度公差，避免铰接轴安装后出现卡滞。这类支撑件通常选用灰铸铁或者铸钢作为毛坯材料，灰铸铁的减震性更好，适合有振动的工作场景，铸钢的强度更高，适合重载冲击的工况，加工完成后需要进行去应力退火处理，消除铸造和机加工过程中产生的内应力，避免长期使用后零件出现变形，导致铰接精度下降。在装配环节，安装螺栓要按照对角线顺序分次拧紧，保证法兰面受力均匀，铰接孔内需要涂抹润滑脂，减少转动时的摩擦磨损，定期检查铰接部位的磨损量以及法兰螺栓的预紧力，确保结构运行稳定。
