车载鲨鱼鳍式通讯天线外观结构设计

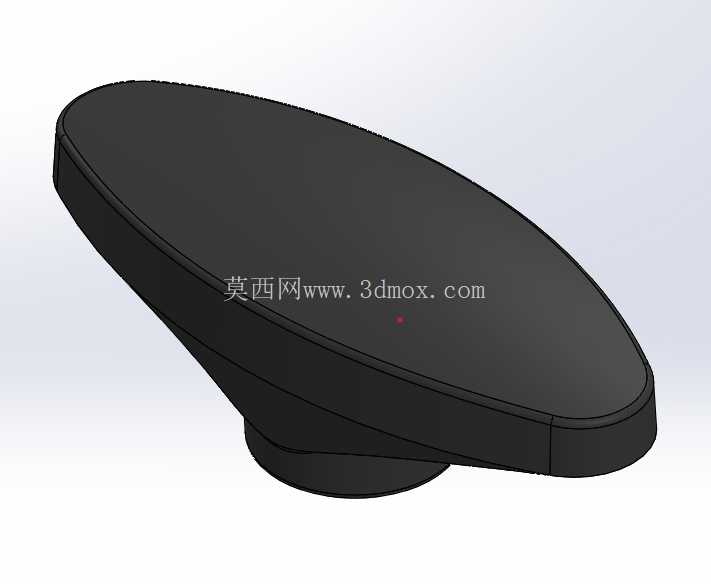

　　这款流线型车顶通讯部件的结构设计，首先要兼顾空气动力学表现与信号收发效率，日常装车场景中，这类部件多集成FM/AM收音、GPS定位、车联网通讯等多频段信号接收功能，部分高配版本还会整合4G/5G车载通讯、蓝牙信号增强模块，替代传统的杆式天线，降低高速行驶时的风阻与风噪。从结构布局来看，整体采用低风阻椭球流线造型，上壳体为大弧面过渡设计，边缘做了薄化收边处理，能在车辆高速行驶时引导气流顺滑通过，减少气流剥离产生的紊流，相比传统直立杆式天线，风阻系数可降低0.008左右，同时避免了杆式天线在洗车、进出地库时容易剐蹭弯折的问题。底部的安装基座采用圆形法兰式结构，设计时需要匹配车顶钣金的预留安装孔位，常规适配的安装孔直径在22-28mm区间，基座与车顶钣金之间会预留3-5mm的压缩量，用于安装防水橡胶密封圈，装配后密封圈的压缩率控制在30%左右，既能保证长期使用的防水防尘性能，达到IP67级防护要求，避免雨水渗入车内顶棚，也不会因为压缩量过大导致壳体安装应力集中，长期暴晒后出现开裂问题。

　　壳体的壁厚设计上，外覆盖件采用2.5mm均匀壁厚，ABS+PC混合材质注塑成型，兼顾表面喷漆附着力与低温抗冲击性能，北方冬季低温环境下也不会因为碎石击打出现脆裂；内部预留了多组天线振子的安装卡槽，不同频段的振子按照波长要求做空间隔离，避免信号互扰，GPS陶瓷天线通常布置在壳体最前端的高位区域，保证对天信号的无遮挡接收，收音天线振子沿壳体长轴方向布置，最大化信号接收面积。设计过程中需要重点考虑外形与整车造型的协调性，椭球的长轴沿车辆前后方向布置，长轴尺寸通常控制在160-190mm，短轴宽度在70-90mm，整体高度不超过70mm，既保证内部有足够空间容纳天线电路板与振子，也不会因为高度过高影响整车外观的流畅感。

　　壳体表面做哑光黑磨砂处理，减少阳光直射下的反光，避免反光影响驾驶员视线，同时耐紫外线老化，长期户外使用不会出现明显的褪色失光。安装结构上，基座内部设计有铜制螺柱，从车顶下方通过螺母锁紧固定，锁紧扭矩控制在8-10N·m，扭矩过大会压裂车顶钣金或者导致基座变形，扭矩过小则会出现行驶中部件松动、密封失效的问题。内部电路板与壳体之间预留2mm的间隙，填充缓冲泡棉，避免车辆行驶中的振动导致电路板元器件虚接，信号线从基座中心的过线孔穿出，过线孔处设计有橡胶护线套，防止线束被钣金锐边割破造成短路。

　　这类部件在量产前需要做多项可靠性验证，包括高低温循环测试，在-40℃到85℃的环境区间循环放置，验证壳体变形量与密封性能；振动测试模拟不同路况下的振动频率，检查部件连接可靠性；淋雨测试模拟高压冲水与暴雨环境，验证防水性能；信号性能测试则要在暗室中测量不同频段的信号增益，保证接收灵敏度符合车载电子的相关标准。相比传统天线，这种集成式鲨鱼鳍结构还能减少车顶的突出部件，降低洗车机毛刷剐蹭导致的损坏概率，同时一体化的外观更符合当下乘用车的设计审美，现在多数家用车型都已经将这类结构作为标准配置，部分后装市场的产品还会集成太阳能充电、示宽灯等附加功能，但核心的结构设计逻辑始终围绕信号性能、空气动力学、安装可靠性三个核心维度展开，建模过程中需要重点处理大弧面的曲率连续性，保证曲面G2连续，避免后续注塑成型出现表面缩痕、光影不顺的问题，分型线设置在壳体侧面的最低位置，沿着收边轮廓布置，减少分型线对外观质感的影响。
