大尺寸龙门结构桌面级3D打印机设计

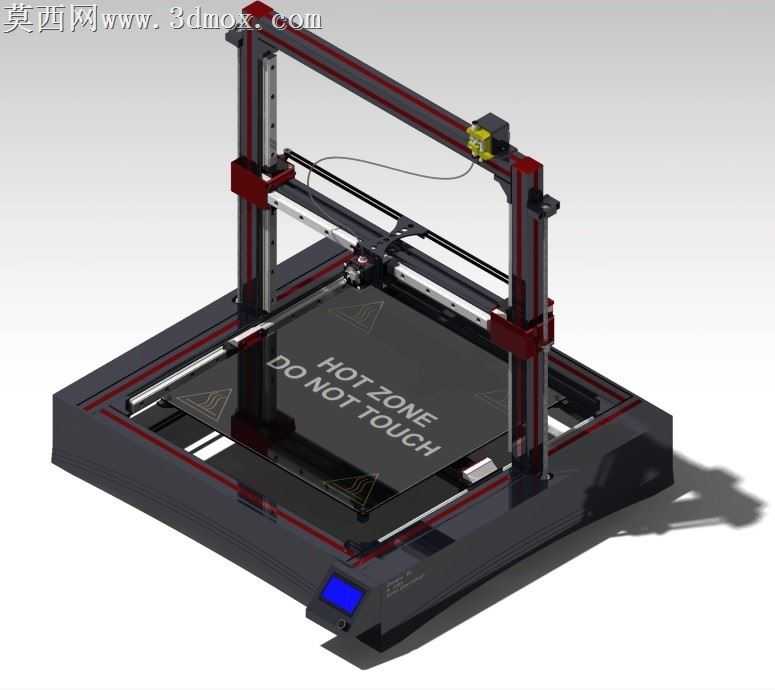

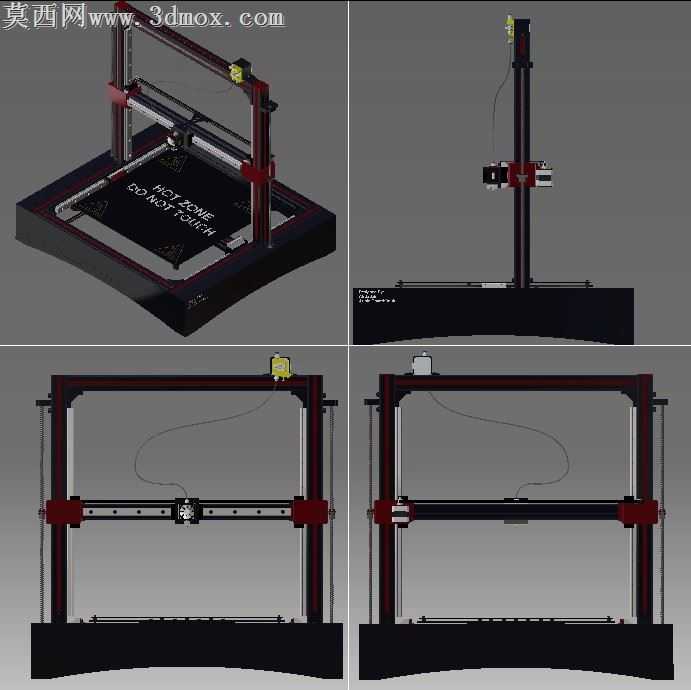

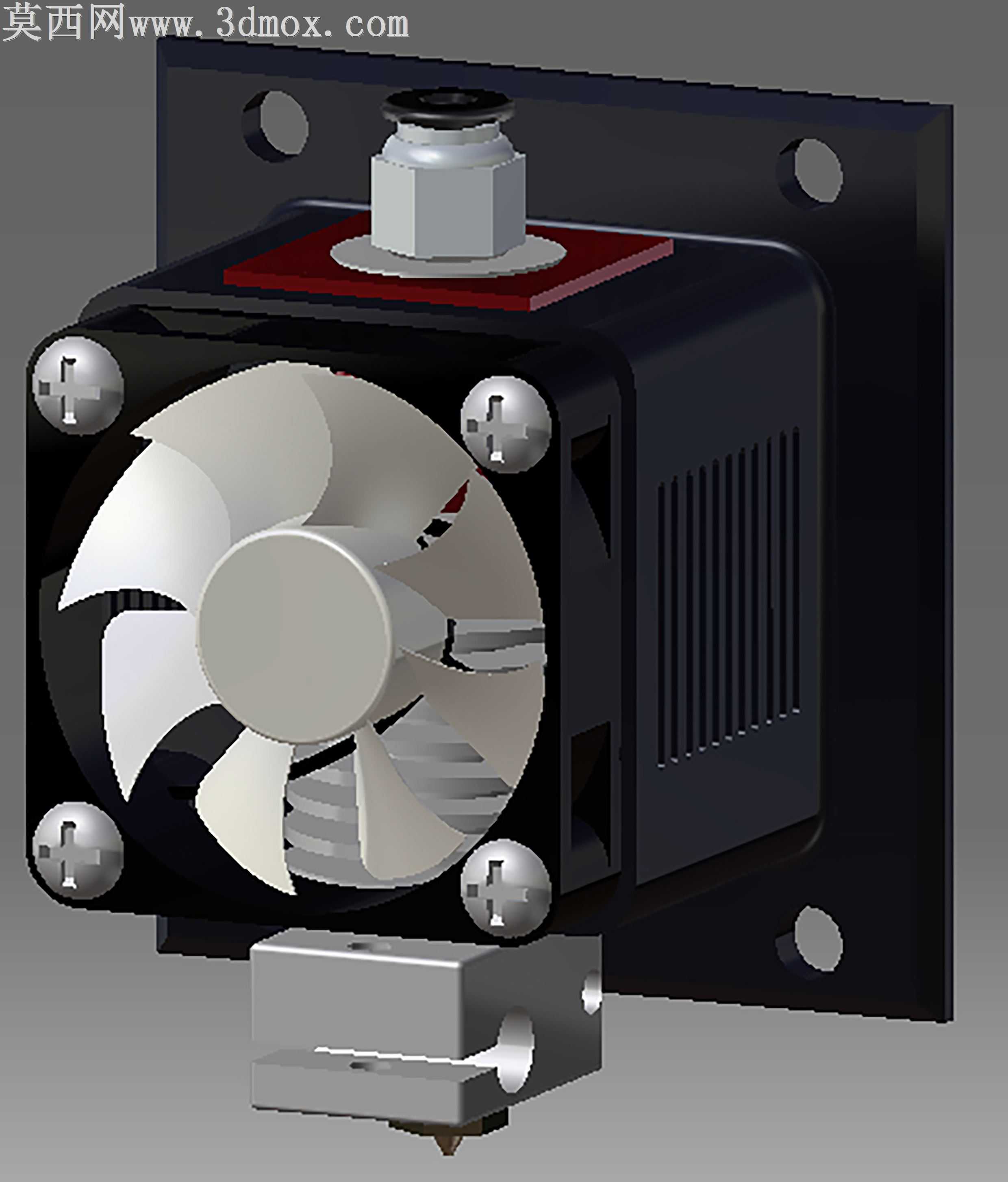

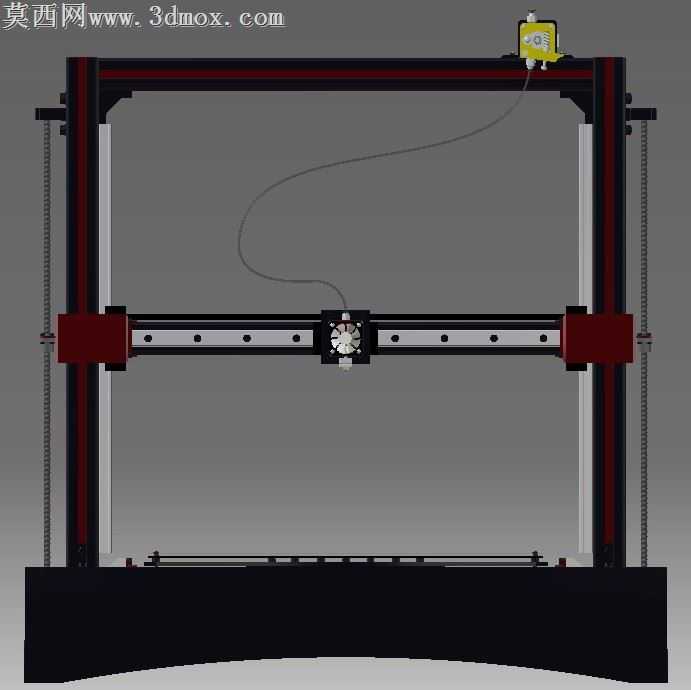

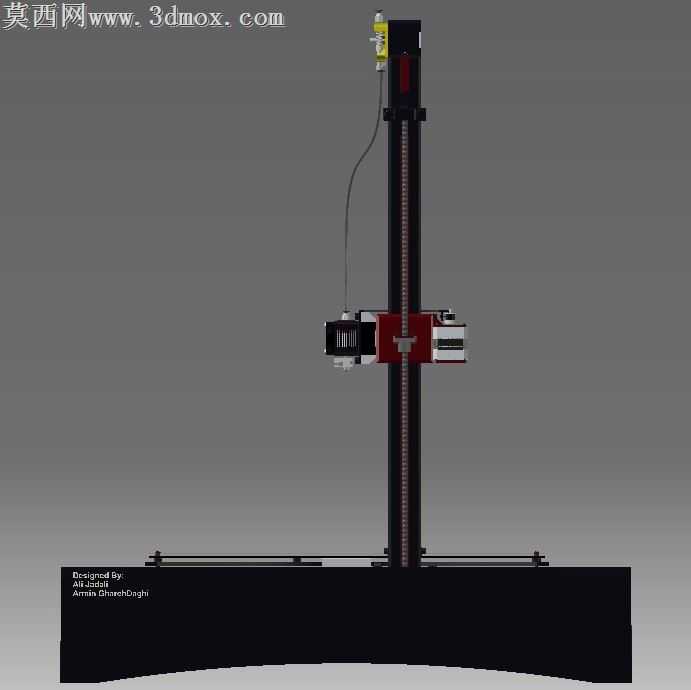

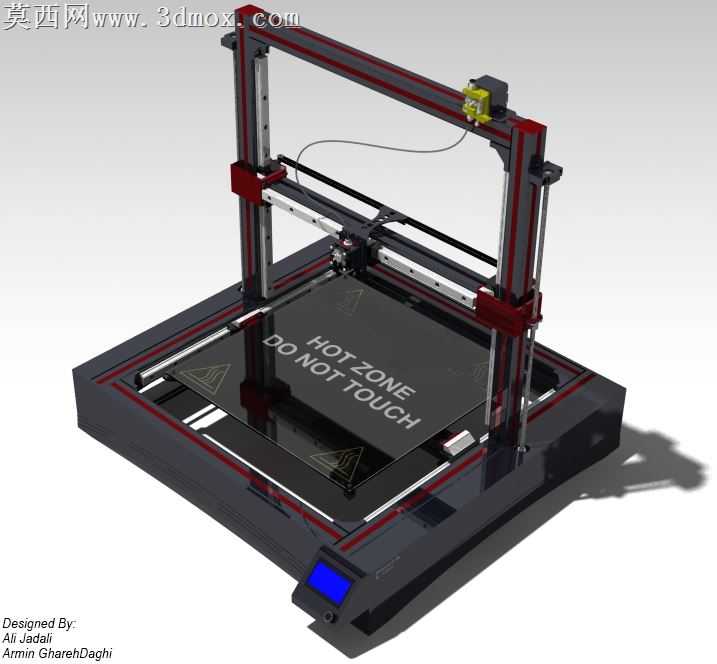

本作品为大成型尺寸桌面级FDM 3D打印机的三维建模设计，整体采用经典龙门式运动架构，成型幅面达到500*500规格，可满足大尺寸零件的一体打印需求，避免小尺寸设备打印大件时的拼接误差问题。建模过程中对设备各功能模块进行了完整的参数化构建，首先搭建底部支撑基座，基座采用加厚框架结构保证整体设备的稳定性，避免大尺寸打印过程中因机架晃动产生的层纹、错位问题；基座上方集成热床打印平台，平台表面标注高温警示标识，明确提示热区禁止触碰，符合设备安全标识规范，热床采用平整安装结构，保证打印首层的附着力。运动结构部分，X轴与Z轴采用双导轨搭配同步带传动的设计，X轴横梁横跨成型区域两端，挤出机构安装在X轴滑座上，可沿横梁做横向水平运动，Z轴双立柱分别布置在设备后侧两角，通过同步传动带动X轴横梁做垂直方向的升降运动，保证大行程下Z轴运动的同步性与平稳性，避免横梁倾斜导致的打印精度下降。Y轴运动结构集成在基座内部，带动热床平台做前后方向的水平运动，三轴运动行程均匹配500*500的成型尺寸，各轴的限位安装位、走线槽位都在建模中做了预留，挤出头模块集成了散热、进料、加热喷嘴结构，走线沿机架型材凹槽布置，避免运动过程中线路拖拽干涉。外观材质渲染上，机架主体采用哑光黑金属质感搭配酒红色装饰线条，导轨部分做亮面金属镀铬质感处理，热床平台采用黑色磨砂耐高温材质表现，基座一角预留显示屏安装位，用蓝色发光材质表现屏幕工作状态，整体渲染光影自然，清晰呈现设备各部分的结构细节与装配关系。设计过程中充分考虑桌面级大尺寸设备的使用场景，在保证结构强度的前提下优化框架布局，兼顾设备的刚性与组装便捷性，各标准件安装位都做了适配设计，可直接用于设备的原型制作与组装参考，完整还原了大尺寸桌面3D打印机的功能结构与外观特征。
