定制改装踏板摩托车管式车架结构

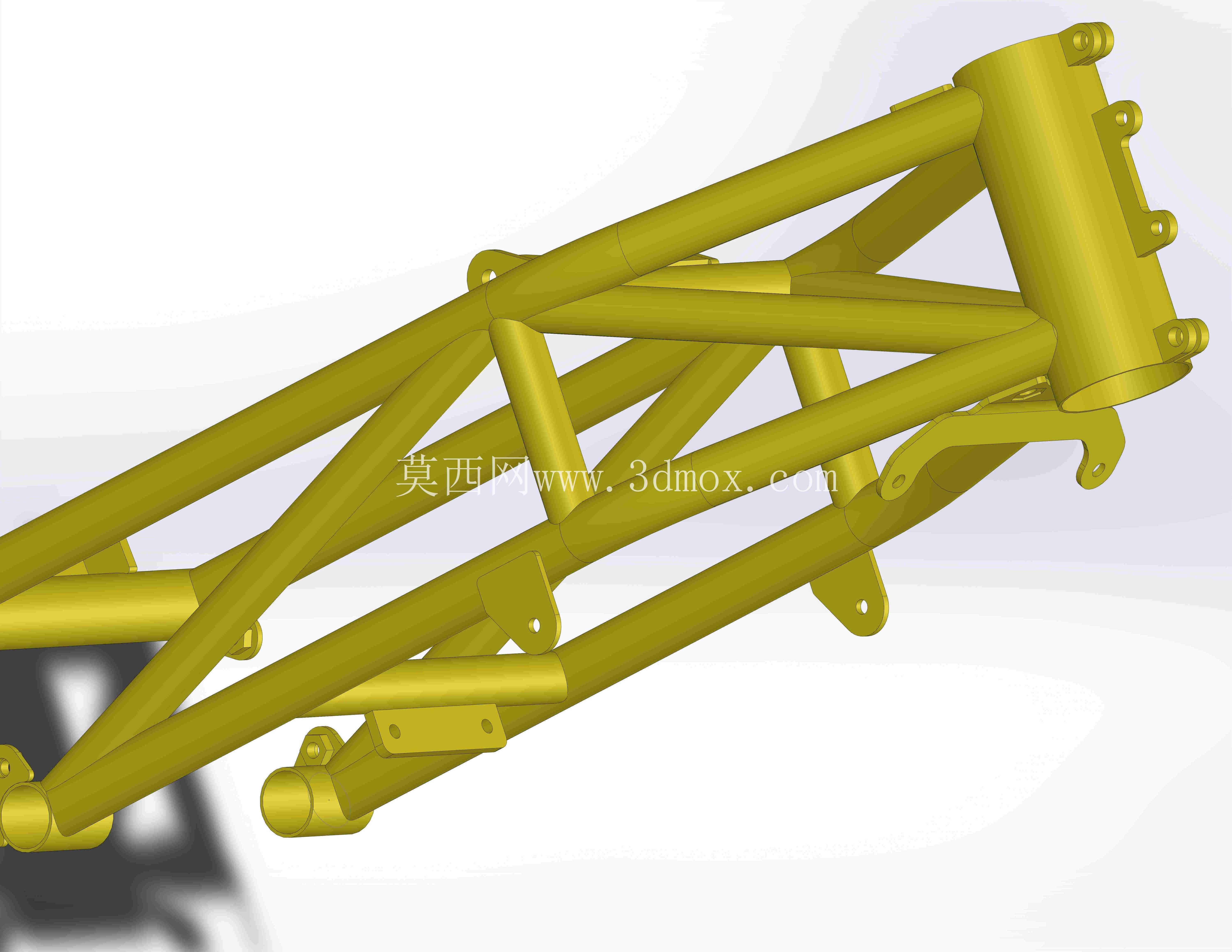

　　这款管式车架是针对小排量踏板车型定制改装的承载核心结构，主要面向赛道改装、个性化定制踏板车的开发场景，区别于原厂量产踏板车常用的钢板冲压焊接车架，整体采用空间管阵式布局，在控制整备质量的前提下大幅提升车架扭转刚度，适配动力升级后的激烈驾驶需求。从实际装车边界来看，车架前端的筒状安装位为转向立管集成结构，内径尺寸匹配常规踏板车的转向轴承组安装公差，可直接适配原厂下联板、方向柱组件，不需要额外加工转接座，立管外侧预留的三组凸焊螺母座，分别用于固定前挡泥板支架、前转向灯安装架以及前部线束固定卡扣，安装孔位的中心距严格遵循同级别踏板车的通用安装规范，能兼容多数市售改装外观件的装配需求。

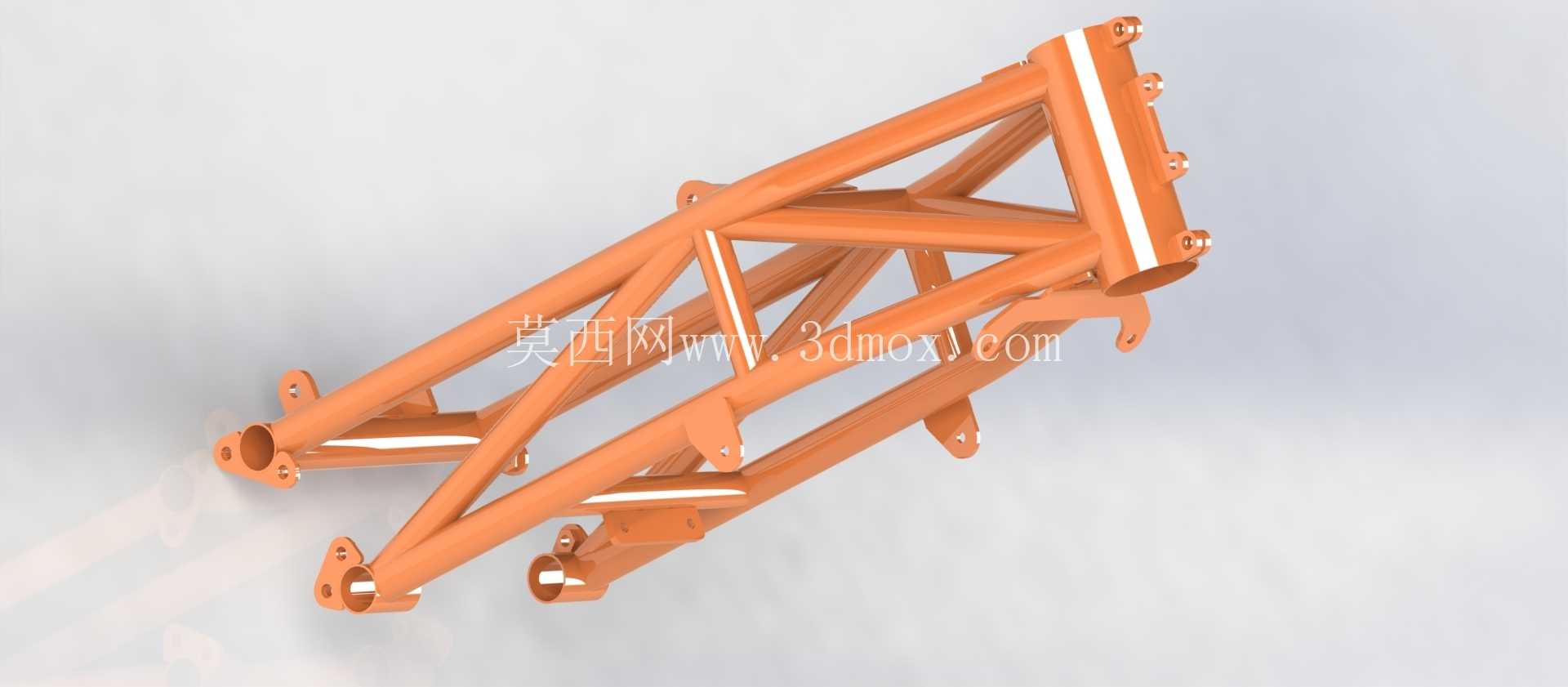

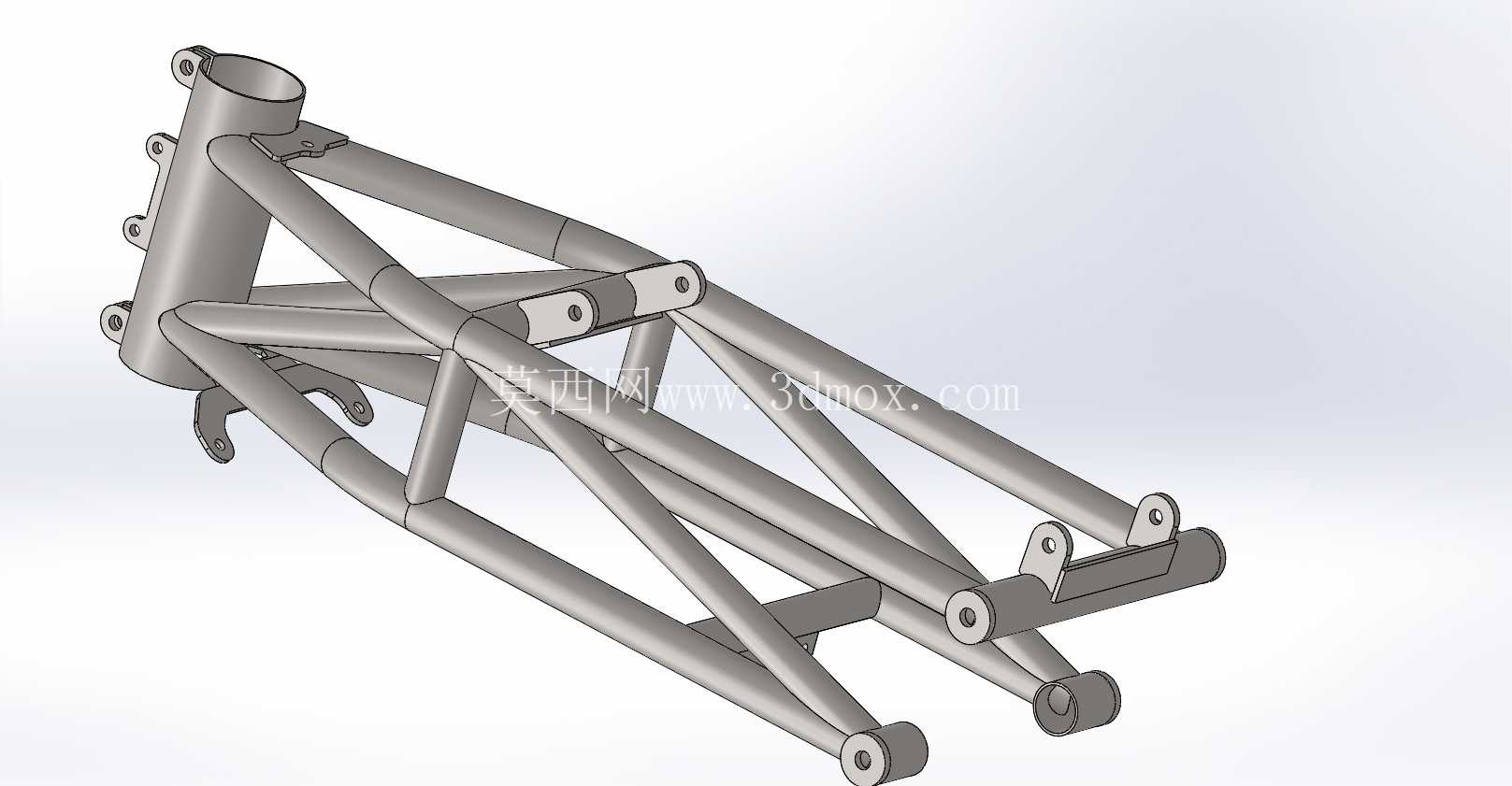

　　车架主体的管梁采用变径薄壁钢管拼接，主承载管沿转向立管向后下方延伸，形成连续的受力传力路径，在发动机悬挂区域，多组斜向支撑管交叉布置，将发动机工作时的振动、后轮驱动力以及过弯时的侧向载荷均匀分散到整个车架结构上，避免局部应力集中导致的管梁开裂问题，这一区域预留的四个带衬套的安装吊耳，孔位精度控制在0.1mm以内，既可以适配雅马哈同平台的原厂发动机总成，也能兼容改装类大排量卧式发动机的安装，吊耳上的长圆孔设计预留了3mm的安装调整余量，可抵消焊接变形带来的装配偏差，同时方便后期调整传动皮带的张紧度。

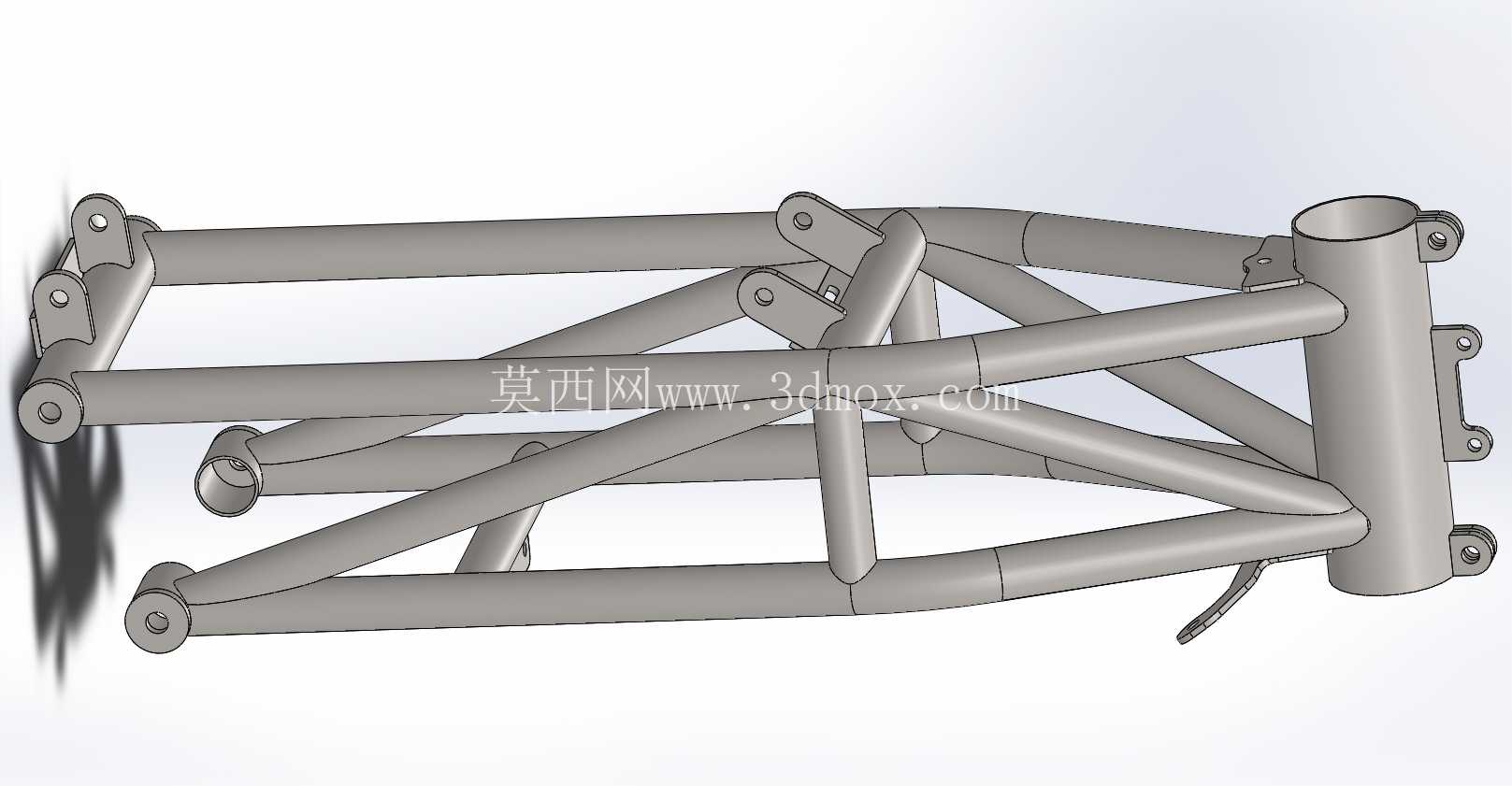

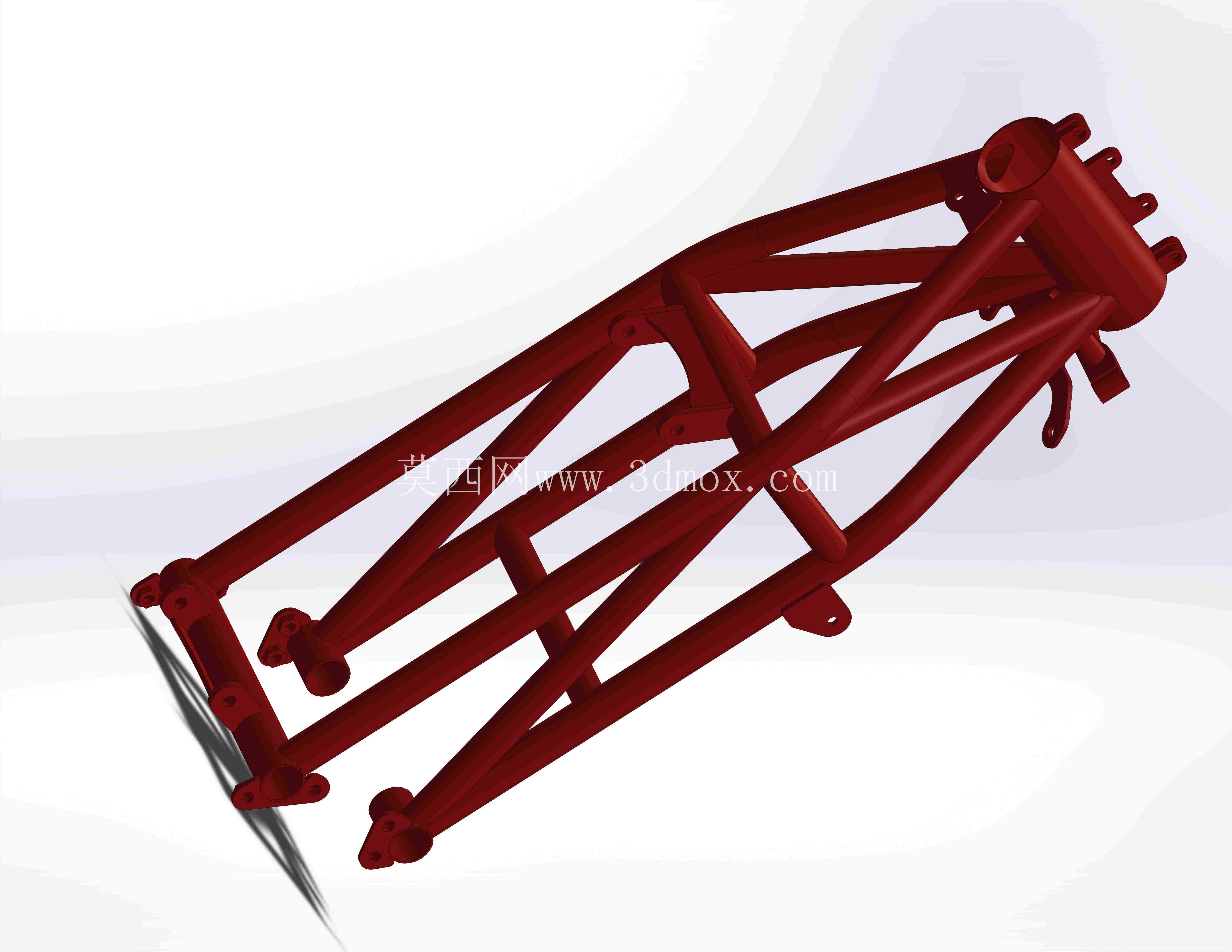

　　车架中部的横向加强管上预留了两个平板安装座，用于固定脚踏板以及电池仓支架，安装座的平面度经过焊接后校形处理，保证脚踏装配后不会出现倾斜异响，后部的管梁向上收拢形成尾座支撑结构，预留的安装点可直接固定改装坐垫、后尾架以及后挡泥板组件，不需要额外切割修改。从设计思路上看，这款车架没有沿用量产车的成本优先设计逻辑，而是把动态刚性放在首位，所有管梁的交汇节点都采用满焊处理，焊缝位置做了打磨过渡，减少应力集中点，管梁的壁厚选择兼顾了强度与轻量化，整体重量比同规格原厂冲压车架轻1.2kg左右，扭转刚度提升约35%，能够满足赛道驾驶时的高强度载荷需求。

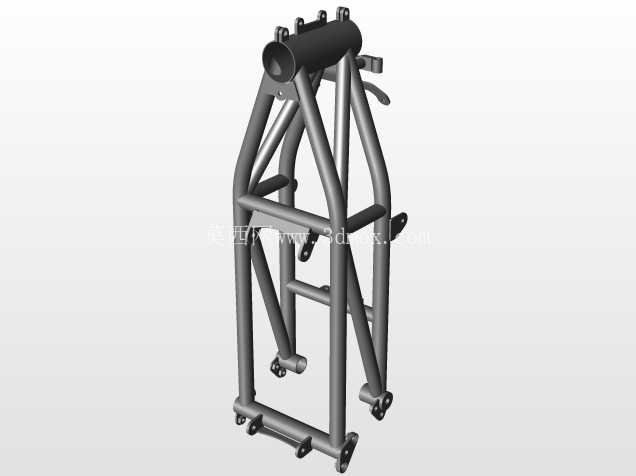

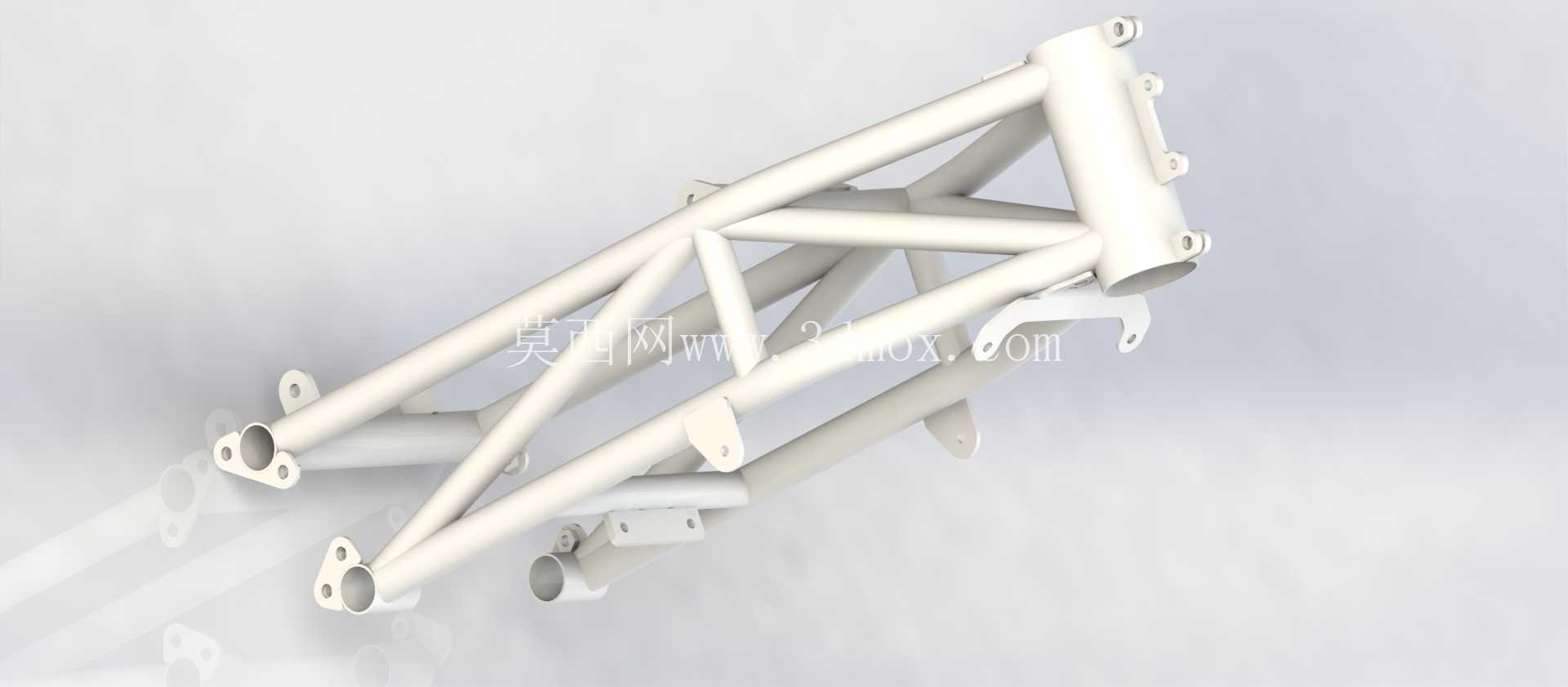

　　在实际装配场景中，这款车架可以直接替换同平台车型的原厂车架，所有外围覆盖件、行走机构、动力总成的安装点都做了适配，不需要用户自行打孔焊接，降低了改装门槛，车架后部的减震器安装座采用双吊耳对称设计，可适配原厂单枪后减震，也能改装双枪后减震结构，安装孔位的同轴度公差控制在0.08mm以内，避免减震器工作时出现偏磨异响。针对踏板车日常使用的走线需求，车架上多处预留了线束固定卡扣的安装点，刹车油管、油门拉线、整车线束都可以沿着管梁内侧布置，既不会出现走线凌乱的问题，也能避免线路被运动部件摩擦破损。在尺寸边界上，车架的整体宽度控制在180mm以内，不会超出踏板车的常规车身宽度范围，脚踏区域的离地间隙比原厂车架提升15mm，减少激烈驾驶过弯时脚踏磨地的概率，转向立管的后倾角设置为26.5度，兼顾了直线行驶的稳定性与过弯时的转向灵活性，符合小排量改装踏板车的操控调校需求。车架尾部的安装点高度经过优化，装配坐垫后的乘坐高度比原厂降低10mm，提升车辆起步停车时的脚部着地便利性，同时优化了整车重心位置，让重心更靠近车辆中心，提升过弯时的操控跟随性。
