乘用车辆自动变速传动装置结构设计

项目分类:变速器 发布时间:2026-01-21 ID:1131269
  • 乘用车辆自动变速传动装置结构设计
  • 乘用车辆自动变速传动装置结构设计
  • 乘用车辆自动变速传动装置结构设计

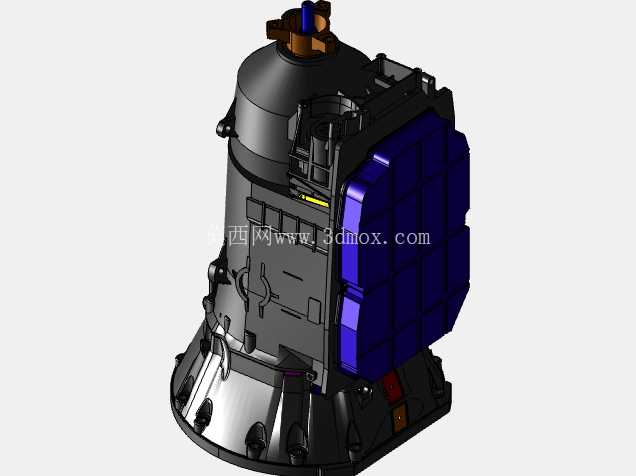

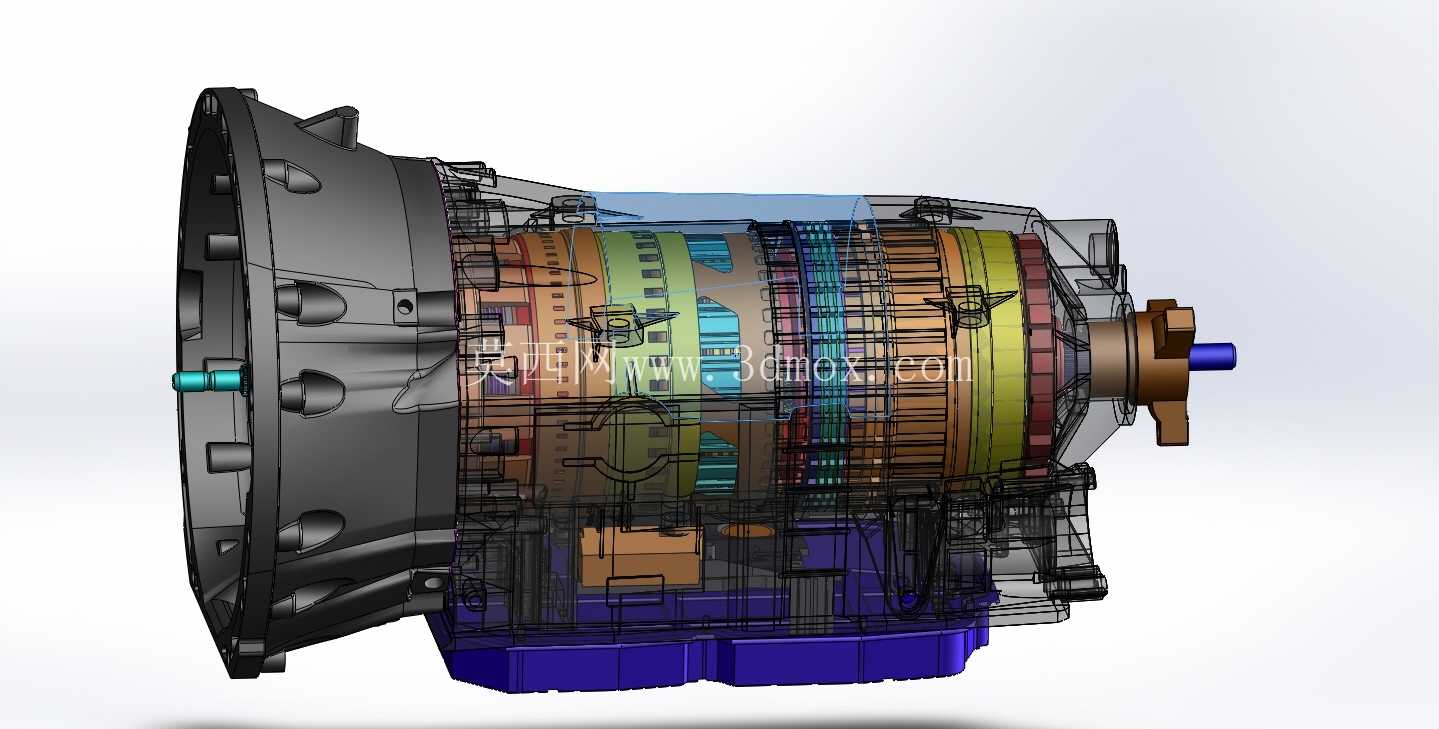

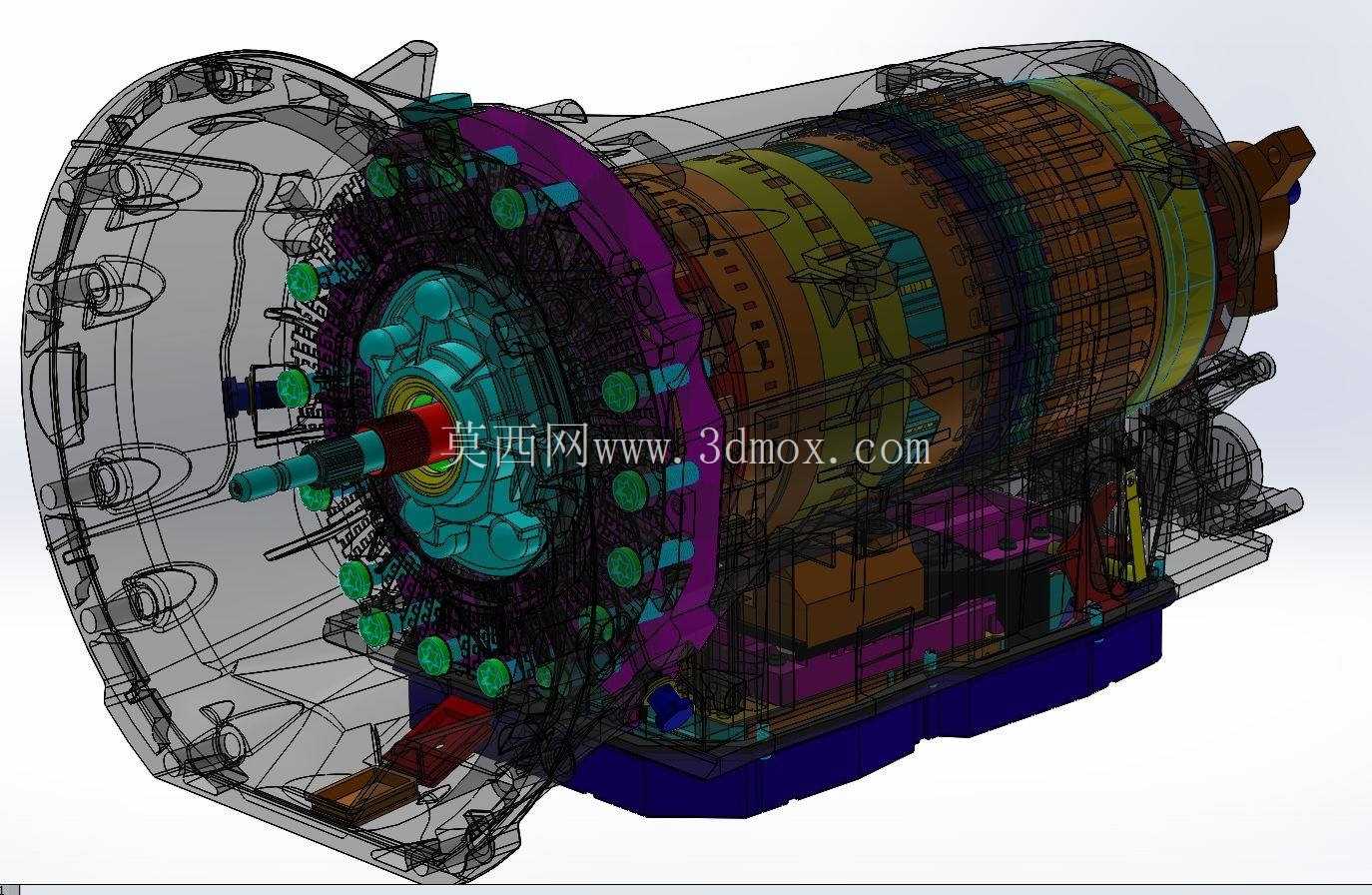

  在整车动力传动系统的匹配设计工作中,自动变速器是直接决定动力输出平顺性、燃油经济性与驾驶体验的核心总成部件,这套三维结构完整还原了纵置后驱平台自动变速器的实体装配状态,覆盖从前端动力输入连接端到后端输出法兰的全部外部结构与安装接口,可直接用于整车总布置阶段的安装校核、传动系统匹配计算以及周边附件的布局设计。从实际装车场景来看,这类变速器主要匹配大排量纵置乘用车平台,需要承受发动机输出的大扭矩输入,同时在不同车速、负载工况下自动切换传动比,保证发动机始终工作在高效区间,降低不必要的动力损耗。

  整套结构的设计思路完全围绕实车装配的边界约束展开,前端钟形壳结构完全适配对应发动机的缸体后端面安装孔位,定位止口的尺寸精度直接影响输入轴与发动机曲轴的同轴度,若同轴度偏差超出允许范围,运转过程中会产生异常振动,直接缩短输入轴轴承、离合器摩擦片的使用寿命。侧面的模块化阀板与油液存储结构采用集成化布局,将液压控制单元、油道、储油腔整合在同一侧的壳体区域,既减少了外部管路的连接数量,降低油液渗漏风险,也能缩小整体横向尺寸,给车辆底盘的排气系统、悬挂摆臂预留足够的布置空间。

  顶部的换挡执行机构与油路接口位置经过多轮布局优化,避开了发动机舱内的防火墙、进气歧管等周边部件,保证整车装配时不需要额外做结构避让,后期维护时也能直接拆卸执行元件,不需要将整个变速器从车身上拆解。从安装边界来看,下部的安装支脚位置、孔径与衬套压装深度完全对应副车架的安装点,能保证动力总成的悬置系统匹配合理,有效过滤运转过程中产生的振动,避免振动传递到车厢内部影响驾乘舒适性。输出端的连接法兰尺寸适配后驱车型的传动轴万向节结构,保证动力传递过程中同轴度稳定,不会出现高速转动时的传动轴抖动问题。

  壳体外部的散热筋布局经过热管理优化,在车辆低速爬坡、大负载行驶时,能通过行驶气流带走油液热量,配合外接散热油路保证变速器工作温度始终处于合理区间,避免高温导致的油液变质、摩擦片打滑等故障。外部的传感器安装位、线束固定卡扣位置都在结构中做了预留,整车装配时不需要额外在壳体上打孔固定,避免破坏壳体的密封性能与结构强度。这套结构的细节还原度完全满足工程设计阶段的使用需求,从壳体的壁厚过渡、加强筋布置到各个外接接口的位置尺寸,都和量产实物保持一致,结构设计人员可以直接参考这套模型完成变速器周边的部件布局,检查装配过程中是否存在工具操作空间不足、部件运动干涉等问题,也能为变速器的拆解维修实训提供直观的结构参考,帮助技术人员理解各个部件的装配关系与动力传递路径。在新车型的研发阶段,这类高精度的变速器三维模型能大幅减少总布置校核的工作量,不需要等待实物样件到位就能完成大部分的安装匹配工作,缩短研发周期,同时也能提前发现不同部件之间的布局冲突,在设计阶段就完成调整,避免后期样件制作完成后再做结构变更产生的额外成本。
