FTC赛事入门级四轮移动机器人底盘结构

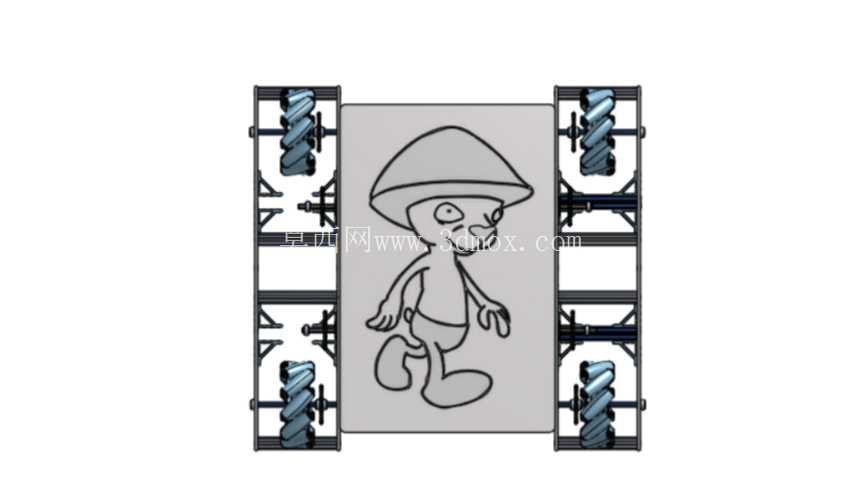

　　面向青少年科技竞赛场景打造的这款轮式移动底盘，是新参赛队伍快速搭建竞赛机器人的核心承载基础，其尺寸设定完全贴合入门级赛事的规则边界，16x17x12英寸的外廓尺寸，既满足赛事对参赛机器人初始尺寸的硬性要求，也给上层功能机构的加装预留了充足的安装空间，不会出现尺寸超限无法通过赛前检录的问题。从结构布局来看，底盘采用对称式四轮布置方案，两侧分别配置双组驱动轮组，轮组选用麦克纳姆轮结构，可实现全向移动功能，在竞赛场地狭小的作业空间内，能够完成横向平移、原地自旋、斜向行进等多种移动动作，无需大半径转弯即可快速调整位姿，适配赛事中快速取放物料、穿越障碍通道、精准停靠作业点等典型任务需求。

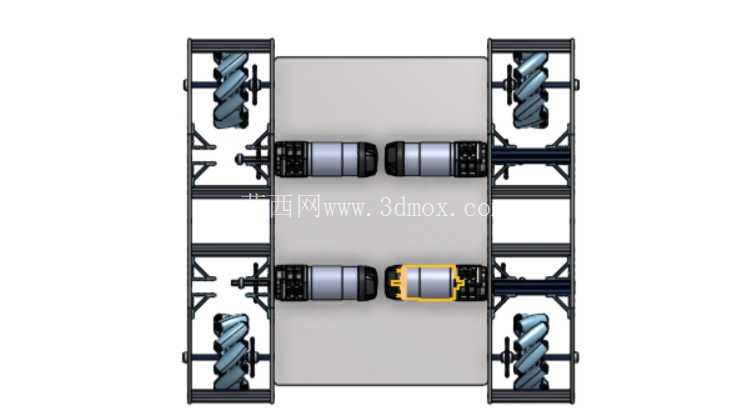

　　动力单元采用分布式布置方案，四组驱动电机分别对应单个轮组独立输出动力，电机通过直连传动结构与轮轴连接，减少了中间传动环节的动力损耗，同时也降低了传动结构的装配复杂度，新队伍在装配调试时无需复杂的传动间隙调整，仅需完成电机与轮组的同轴固定即可实现动力传输，大幅缩短参赛机器人的搭建周期。底盘主体承载板采用平板式结构设计，板面预留了规则排布的安装孔位，可兼容标准竞赛搭建套件的连接方式，上层可根据不同赛季的任务需求，加装机械臂、物料收纳仓、传感元件支架、控制模块安装座等不同功能组件，孔位的通用化设计避免了二次打孔加工的工作量，参赛队伍可根据任务方案快速调整上层机构的安装位置，无需重新加工底盘承载板。

　　两侧的轮组安装支架采用一体式框架结构，将轮轴固定座、电机安装位整合为统一组件，支架与主承载板之间采用可拆卸连接方式，在运输存储过程中可快速拆解两侧轮组，减小整体收纳体积，同时当轮组出现碰撞损坏时，也可单独更换单侧支架组件，降低赛事现场的维修成本与更换难度。从设计思路上看，这款底盘没有采用复杂的悬挂减震结构，主要是考虑到入门级竞赛场地的路面平整度较高，无大幅颠簸路况，简化悬挂结构既可以降低整体重量，将更多重量配额留给上层功能机构，也能减少结构故障点，避免竞赛过程中因悬挂结构卡滞导致的移动失效问题。底盘的动力走线预留了专门的侧边走线槽，电机的动力线可沿支架内侧的线槽排布至主控安装区域，避免走线外露被轮组卷入或者在碰撞中被扯断，提升整体运行的可靠性。轮组的轮轴采用大直径高强度轴材，可承受竞赛过程中的快速启停冲击、侧面碰撞载荷，避免轮轴变形导致的轮组卡滞、行走跑偏问题。在实际赛事应用中，这款底盘的重心布置经过优化，电池、主控等重量较大的组件均设计为安装在承载板中下部区域，降低整车重心高度，在快速急停、转向、碰撞过程中不易出现侧翻问题，适配赛事中高强度对抗的作业场景。

　　对于首次参赛的队伍而言，这款底盘的结构逻辑清晰，装配关系简单，不需要掌握复杂的机械设计知识即可完成组装调试，同时其预留的扩展空间足够支撑不同任务方案的改装需求，既可以作为基础训练平台用于队伍日常的移动调试、程序测试，也可以直接作为参赛机器人的底盘主体参加正式赛事，不需要重新设计定制底盘结构，大幅降低新队伍的参赛门槛。底盘的轮组间距、轴距参数经过反复调试，在保证全向移动灵活性的同时，也具备足够的支撑稳定性，搭载上层机构后不会出现轮组受力不均导致的行走抖动问题，麦克纳姆轮的辊子角度采用标准45度布置，运动学解算逻辑成熟，参赛队伍可直接套用通用的全向移动控制算法，无需单独进行轮系运动学参数标定，缩短控制程序的调试周期。
