工业级钣金电子设备防护外壳结构

这款钣金电子外壳的设计，最初是面向工业现场分布式控制模块、通讯中继单元这类需要在复杂工况下长期稳定运行的电子设备做的结构方案，在做结构规划的时候，首先要平衡的就是防护性能、加工可行性和装配效率三个核心维度，毕竟这类外壳往往是批量生产，任何一个工艺细节考虑不到位，都会直接拉高整体的制造成本和后期维护难度。从实际应用场景来看，这类外壳常被部署在工业控制柜内部、户外通讯基站的设备仓、建筑智能化系统的现场控制节点，既要给内部的PCB板、电源模块、信号控制单元提供可靠的物理防护，隔绝现场的粉尘、轻微溅水以及外力磕碰，还要预留足够的走线、散热空间，同时满足现场快速安装、后期检修开盖的操作需求。

设计过程中完全遵循常规钣金加工的工艺规范，所有折弯位置都预留了合理的折弯半径，避免折弯时出现板材开裂或者回弹超差的问题，在折弯交汇的位置专门设计了折弯释放槽，杜绝折弯时材料挤压导致的壳体变形，保证壳体拼接后的平面度和边角垂直度。壳体的壁厚做了均匀化处理，既不会因为壁厚过薄导致结构刚性不足，在设备安装或者运输过程中发生形变挤压内部电子元件，也不会因为壁厚过大增加不必要的材料成本和整体重量。

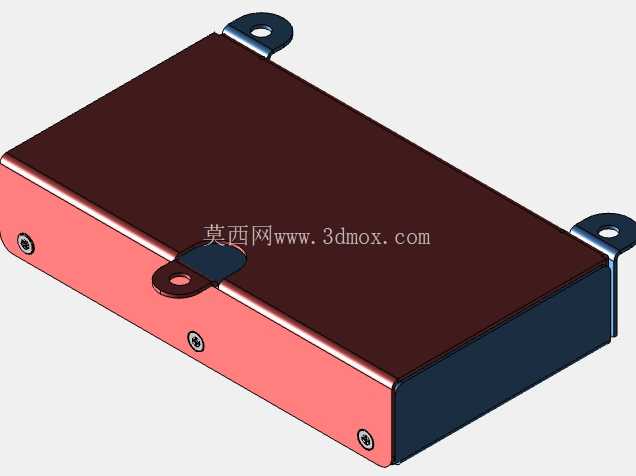

从安装边界来看，壳体两端延伸出带安装孔的固定耳，安装孔的位置和孔径做了通用化设计，可以适配市面上多数标准机柜的安装梁间距，也能直接通过膨胀螺丝固定在墙面或者设备支架上，固定耳的折弯角度和壳体主体保持一致，安装后不会出现翘边或者应力集中的问题。壳体侧面的拼接位置采用了自攻螺丝紧固的结构，螺丝孔位做了翻边攻丝处理，不需要额外压铆螺母，减少了加工工序，同时拼接处的咬合边做了错位搭边设计，拼接后缝隙均匀，既能提升整体的结构刚性，也能起到一定的防尘挡溅作用。

壳体上盖和底座的扣合位置设计了弹性卡扣结构，配合螺丝紧固可以实现快速开盖，不需要完全拆下所有螺丝就能打开上盖进行内部元件的检修或者参数调试，卡扣的位置做了圆角过渡，反复开合也不会出现钣金锐边割手的问题。壳体的侧壁预留了标准化的电缆引入开孔位，用户可以根据实际的走线需求选配防水接头或者格兰头，开孔位置距离壳体底部留有足够的空间，方便电缆弯折和接线操作，不会出现电缆折弯半径过小导致线芯损伤的问题。

内部的空间规划上，预留了PCB安装柱的固定位，安装柱的位置和常用的工业控制板、通讯板的安装孔位做了兼容，不需要额外做转接板就能直接固定，同时在壳体的上下盖对应位置预留了散热间隙，内部元件工作产生的热量可以通过间隙自然对流散出，不需要额外加装散热风扇就能满足多数低功耗电子模块的散热需求。配套设计的展开图完全匹配激光切割、数控折弯的加工工艺要求，所有轮廓线、折弯线的标注都符合钣金加工厂的常规生产标准，不需要二次修改就能直接导入设备进行加工，展开图上也标注了所有的压铆、攻丝位置，加工时不会出现工序遗漏。

整个结构设计全程贯穿可制造性设计和可装配性设计的原则，所有的结构特征都不需要特殊的加工设备，常规的钣金加工厂用普通的激光切割机、数控折弯机、攻丝设备就能完成全部加工工序，装配过程不需要专用工装，普通作业人员经过简单指引就能完成壳体的组装和内部元件的安装，后期维护时的拆解和重装也非常便捷，非常适合批量应用在工业控制、通讯组网、建筑智能化这类需要大量分布式电子设备的场景。
