竞赛模拟用定制坦克动力底盘结构设计

这套轮式动力底盘的结构设计，核心面向青少年机器人竞赛的赛季模拟训练场景，同时可作为三维建模技能实操的训练载体，帮助设计人员熟悉行走类设备的布局逻辑与装配约束关系。从实际应用场景来看，这类底盘需要在有限的场地边界内完成快速启停、转向、负载搭载等动作，对动力输出的匹配度、部件布局的紧凑性都有明确要求，设计过程中需要平衡行走性能、电控部件安装空间、维护便捷性三者的关系。

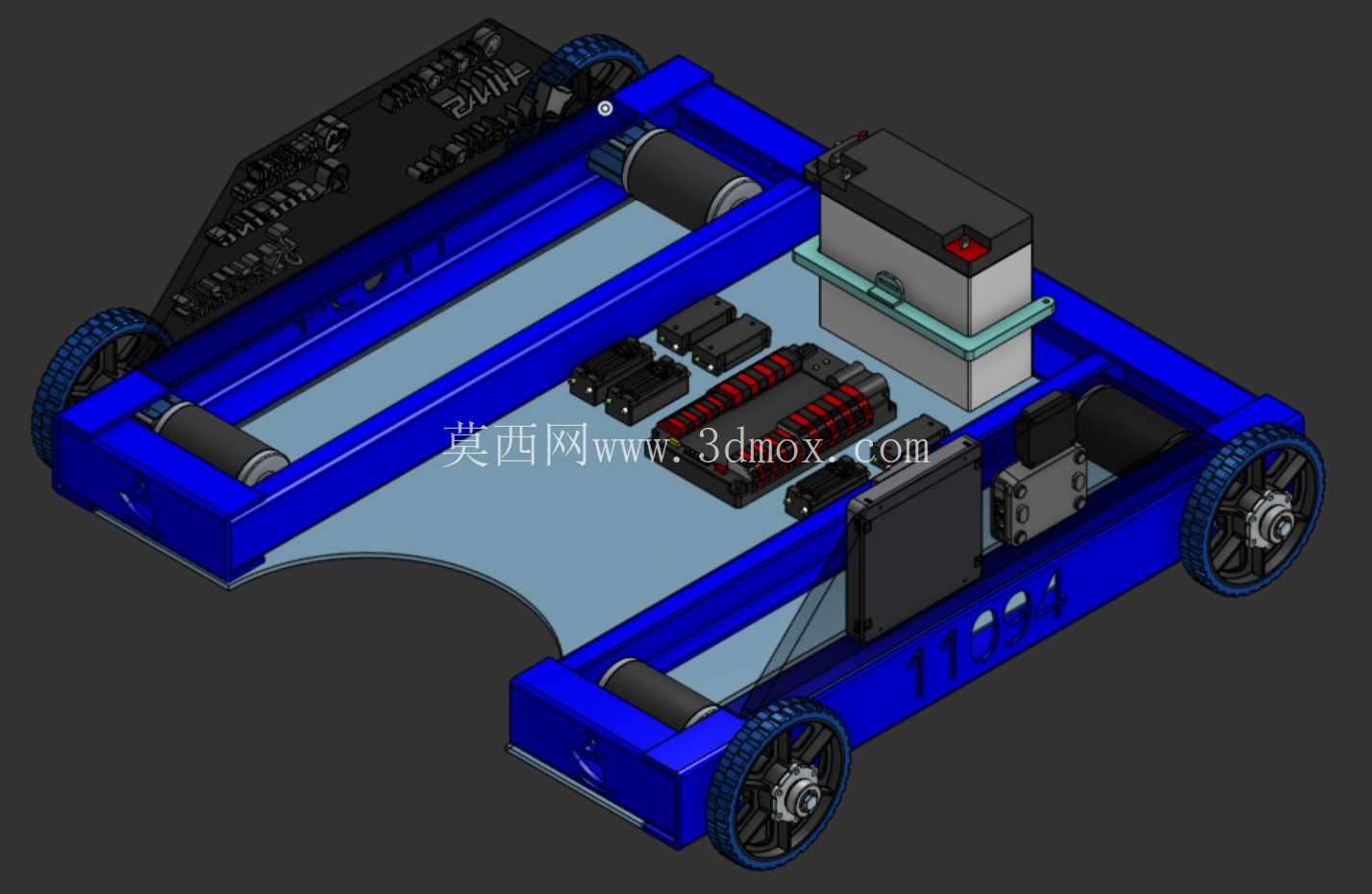

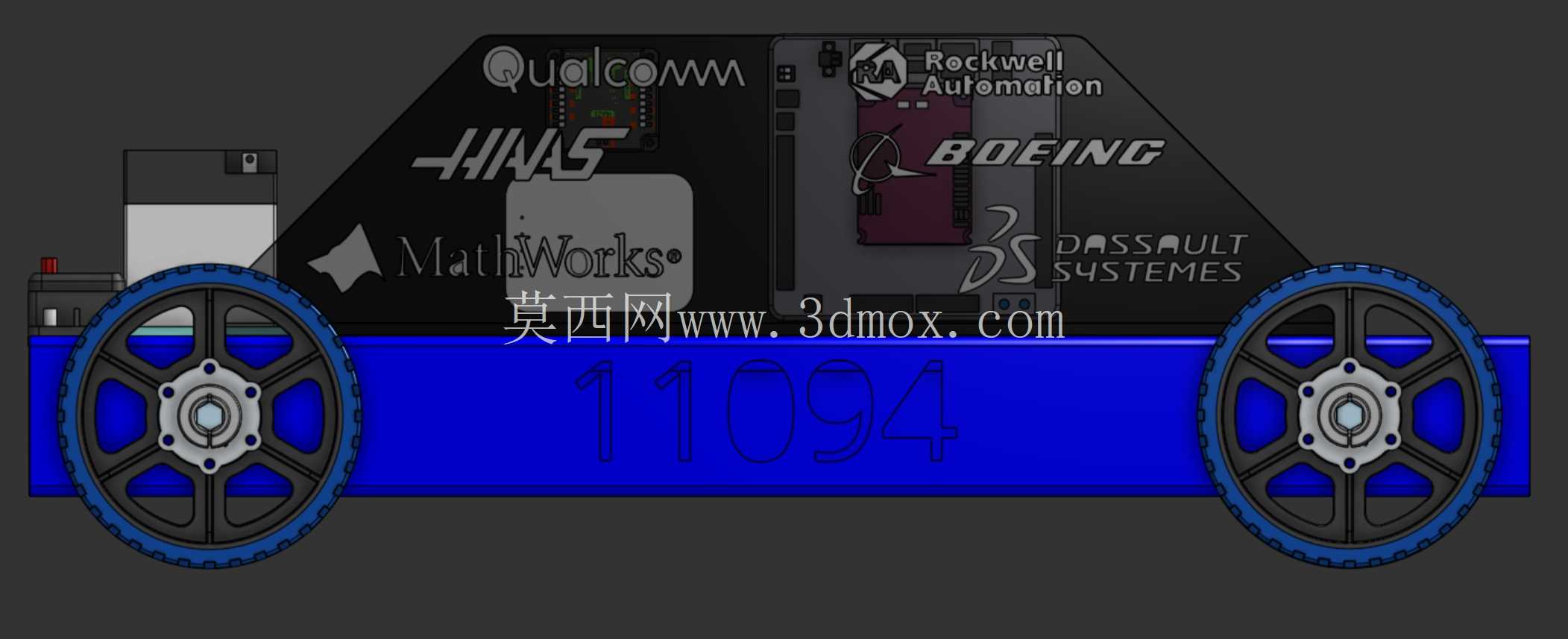

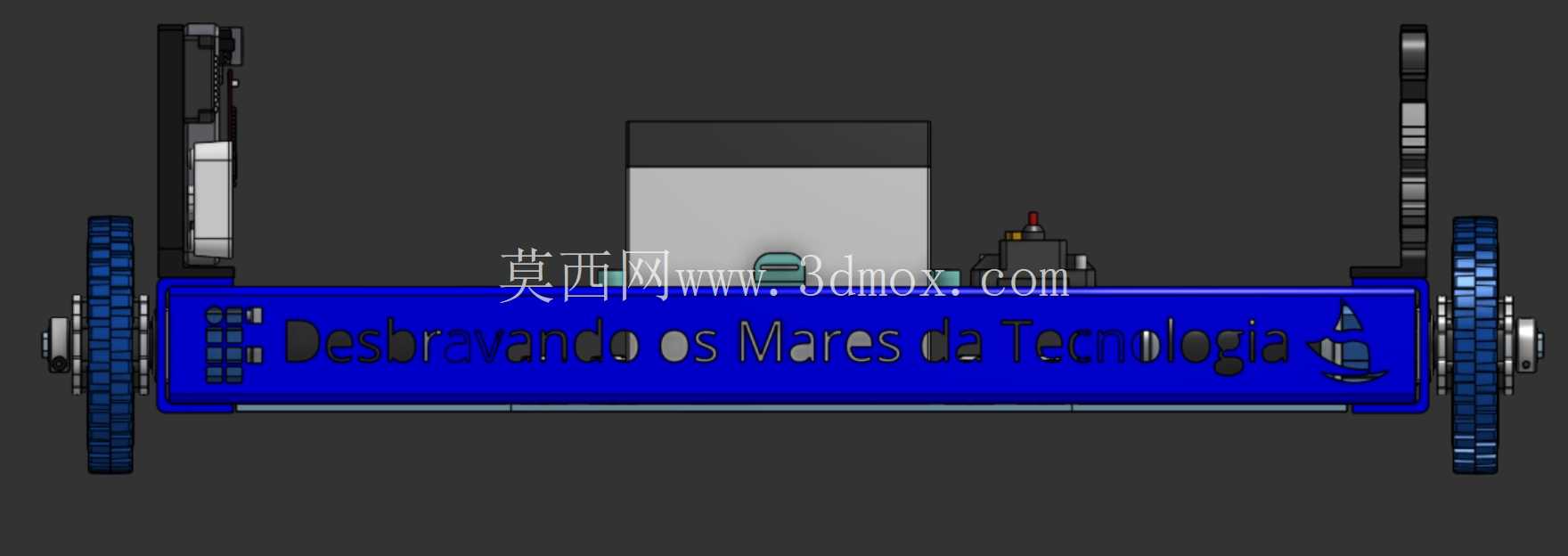

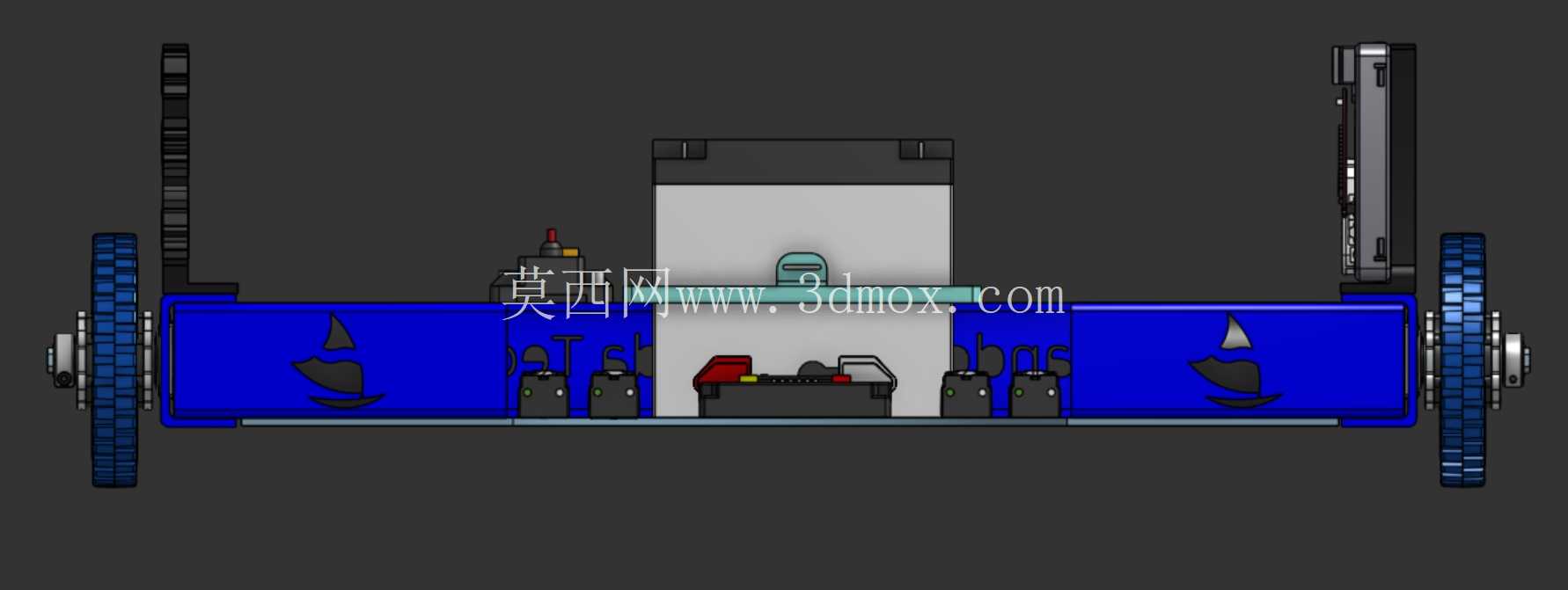

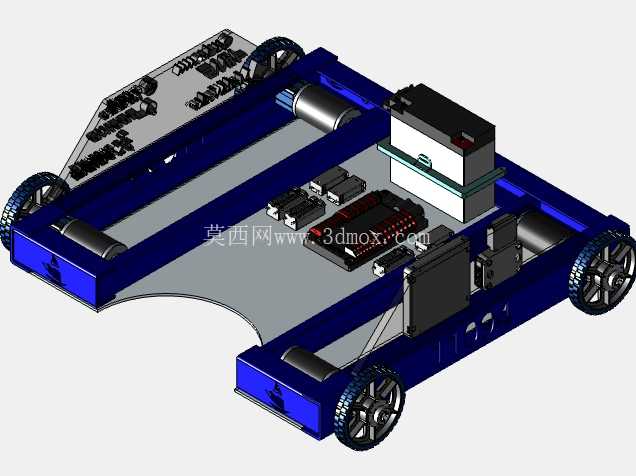

整体采用双侧对称的轮式行走布局，框架主体为开放式的型材拼接结构，没有采用封闭外壳设计，一方面是为了最大化利用内部空间布置各类功能部件，另一方面也方便训练过程中快速调整部件位置、排查线路与传动故障。行走轮直接安装在框架两侧的伸出端，轮组与驱动电机的连接采用直连传动结构，省去了复杂的减速换向组件，既降低了传动路径上的动力损耗，也减少了装配环节的公差累积，对于竞赛类需要快速装配调试的设备来说，这种结构能大幅缩短赛前准备周期。

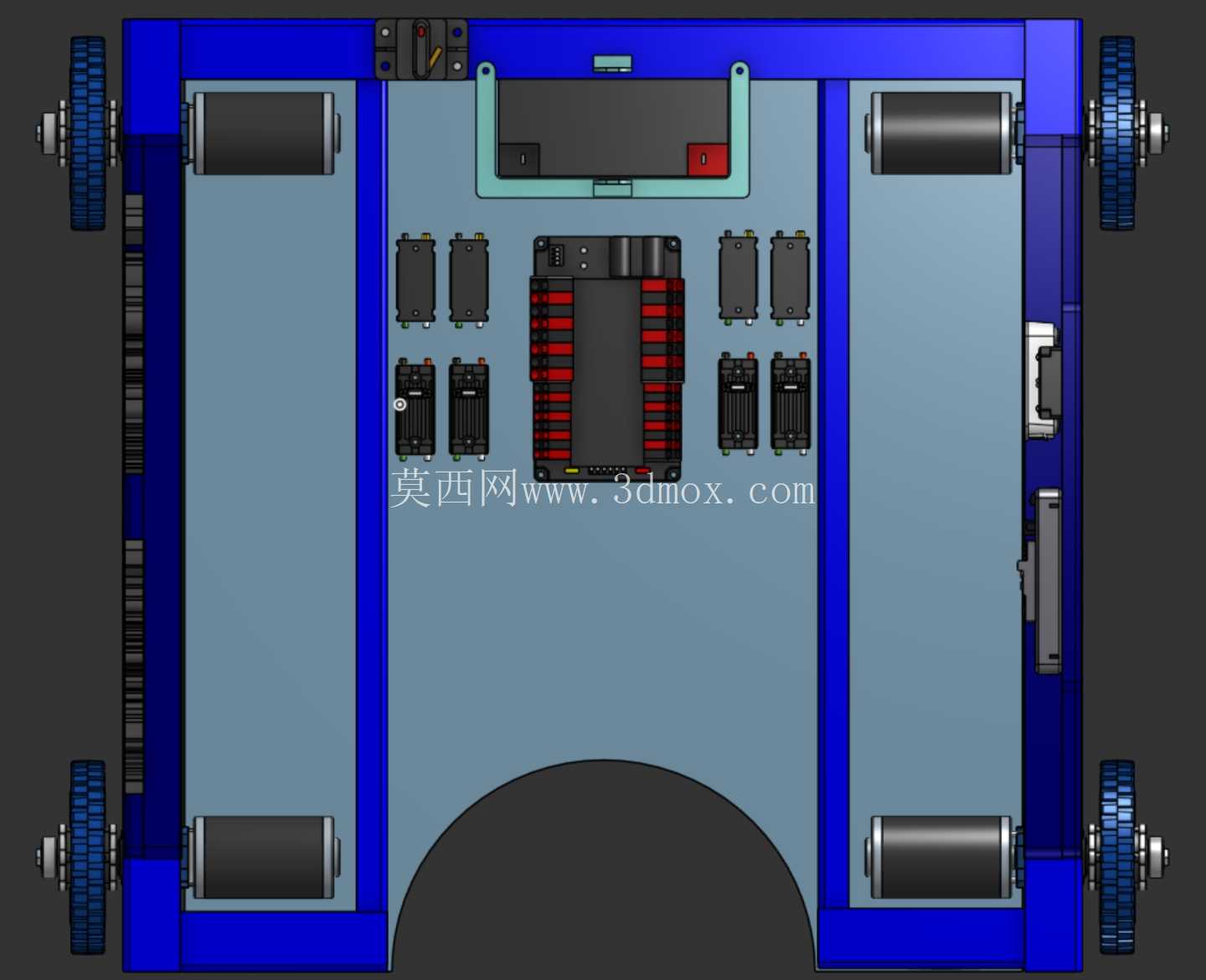

内部部件布局遵循重心居中、走线最短的原则，储能电池模块布置在底盘中部靠上的位置，通过两层安装支架固定，既保证电池安装的稳定性，避免行进过程中晃动影响重心，也预留出电池下方的空间布置电调、控制板等电控部件。驱动电机对称布置在底盘前后两端的框架内侧，电机输出轴直接对接轮组，两侧电机独立控制，通过差速实现转向动作，这种转向方式不需要额外的转向机构，结构更简单，转向响应速度更快，适合小场地内的灵活机动需求。

从安装边界来看，底盘整体长宽尺寸控制在竞赛规则允许的参赛设备尺寸范围内，框架的型材选型兼顾结构强度与轻量化要求，不会因为自重过大影响动力输出效率。所有电控部件的安装孔位都预留了通用安装间距，兼容常规规格的控制器、传感器安装，不需要额外制作转接件就能完成部件固定。框架边缘预留了拓展安装孔位，可以根据训练或竞赛需求加装上层功能机构，比如机械抓取组件、传感检测模块等，拓展性能够覆盖多数赛季模拟的改装需求。

设计过程中特意简化了非必要的复杂曲面结构，所有框架连接部位都采用标准紧固件固定，没有采用焊接等不可拆卸的连接方式，方便拆解后观察内部传动与电控布局，对于建模学习者来说，可以通过这套模型清晰理解行走类机器人的动力传递路径、部件布局逻辑、装配约束关系，掌握从功能需求出发倒推结构设计的思路。在行走性能匹配上，电机选型结合底盘整体负载重量做了扭矩匹配，保证搭载常规竞赛功能组件后，依然能完成爬坡、越障等基础动作，不会因为动力不足影响模拟训练的真实性。线路布置上预留了专门的走线槽位，避免动力线与信号线交叉干扰，所有接线端都靠近框架边缘布置，方便调试时快速插拔检测，减少排查故障的时间成本。轮组的安装位置做了下沉设计，降低整车重心高度，行进过程中不容易出现侧翻问题，即使高速转向也能保持足够的稳定性，符合竞赛场景下设备需要频繁机动的使用特点。
