摩托车赛事路书读取装置结构设计

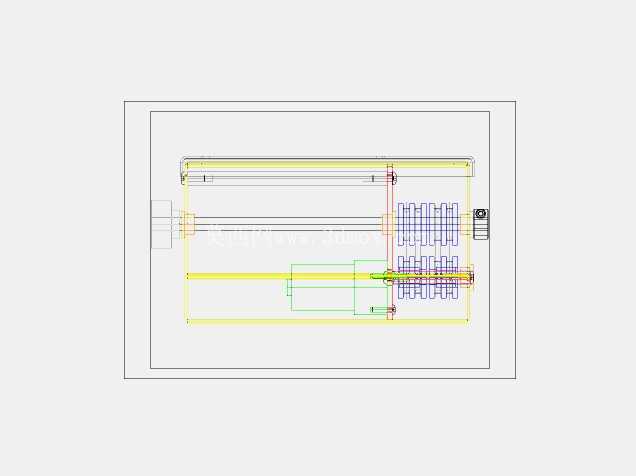

　　在摩托车拉力赛、长途穿越骑行场景中，车手需要在高速行进状态下快速获取路书标注的赛道节点、海拔变化、风险提示等关键信息，传统纸质路书手动翻页的方式不仅分散驾驶注意力，还存在单手操作车辆带来的安全隐患，这款路书读取装置正是针对这类骑行场景开发的专用辅助设备。从结构布局来看，整套装置采用横向长条形的集成化设计，核心传动区域集中在装置右侧，多组叠装的传动轮组通过同步带与左侧的卷轴结构连接，能够实现路书卷轴的匀速平稳走纸，避免骑行过程中车辆颠簸导致的纸张偏移、卡顿问题。

　　设计阶段充分考虑了摩托车车把的安装边界，整体厚度控制在较薄的区间内，不会占用过多车把前部空间，避免影响车手正常的转向操作与手部握把姿态，安装接口预留了通用车把管径的适配余量，可通过配套的固定卡件快速完成不同车型的装调，不需要对原车结构做额外打孔改造。功能层面，这套装置通过导向辊组的分层排布，将路书纸张的走纸路径做了多重限位，上下两层平行导向轴分别约束纸张的上下边距，中间的压纸辊保持纸张展示面的平整性，即使在非铺装路面的高频振动环境下，路书展示区域也不会出现褶皱、翘边的情况，保证车手能够清晰识别纸面标注信息。

　　传动结构的设计做了阻尼适配，轮组之间的传动比经过反复调校，既可以通过手动旋钮实现路书的快速卷动调整，也能适配后续加装的电动驱动模块，实现定速走纸，匹配不同骑行节奏下的路书查阅需求。从结构细节来看，卷轴两端采用了快拆式的卡装结构，更换不同赛段的路书卷时不需要额外工具，只需要按压端部的卡扣即可完成卷轴的拆卸与装夹，能够在赛段休整的短时间内完成路书更换，适配赛事的快节奏使用需求。装置的框架部分采用轻量化的硬质材质，在保证结构强度的前提下尽可能降低整体重量，减少车把部位的负载，避免长期骑行过程中车把配重变化带来的操控手感偏移。

　　走纸路径的设计还预留了透明防护板的安装位，可加装耐磨的透明板材覆盖路书展示区域，阻挡骑行过程中飞溅的泥水、灰尘落在路书表面，同时不会遮挡纸面的标注内容，适配复杂户外骑行环境下的使用需求。整套结构的传动间隙做了严格控制，各辊轴的同轴度公差控制在合理区间，避免长期使用后出现传动松旷、走纸歪斜的问题，辊轴表面做了防滑处理，与纸张接触时不会出现打滑现象，保证路书卷动的位置精度，让车手需要查阅对应路段信息时，能够精准调整到对应页面，不需要反复微调位置。
