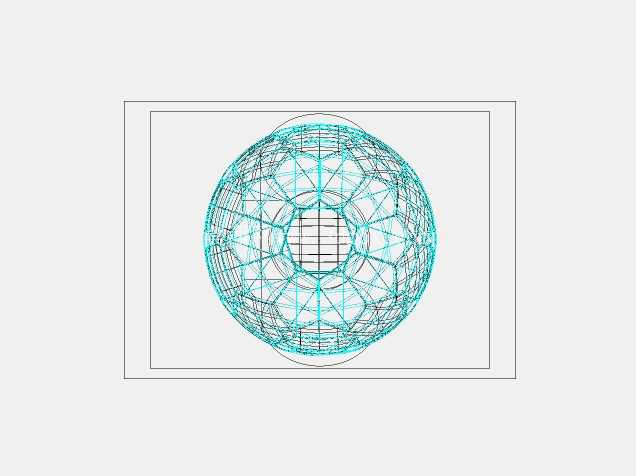

线框结构球体三维几何造型设计

在机械结构设计、空间几何验证以及多领域的工装定位场景中，规整的球体几何结构是很多基础机构的核心组成单元，这次完成的线框式球体三维造型，没有采用常规的实体填充建模思路，而是以空间经纬网格的线架逻辑搭建整体结构，能更直观地呈现球体的空间曲率变化与各节点的连接关系。从实际应用场景来看，这类线框球体结构可用于球形储罐的内部支撑骨架设计参考，也能作为万向传动机构中球形铰接件的空间受力分析基础模型，还可以在教学演示场景中用来讲解空间曲面的构成逻辑，帮助结构设计人员快速理解球面各点位的坐标对应关系。

设计过程中没有直接调用软件自带的球体生成指令，而是先确定球心基准坐标，按照等角度差划分经纬方向的网格线，每一圈环向线的半径都根据对应纬度的球面半径公式逐一计算，确保所有网格节点都精准落在预设半径的球面上，不会出现局部节点偏移球面的问题。纵向的经线则全部交汇于球体的上下两个极点，每根经线的弧度都严格匹配球面曲率，相邻经线之间的夹角保持一致，让整个网格的疏密程度在球面上均匀分布，不会出现局部网格过密或者过疏的情况，方便后续做有限元受力分析时能获得均匀的网格划分基础。

从安装边界与尺寸适配的角度来说，这个线框球体的整体外轮廓直径可以根据实际使用场景做参数化调整，所有网格线的线径、相邻网格的间距都设置了可编辑的参数接口，不需要重新搭建整体结构就能快速适配不同的使用需求。如果用于球形罐体的内部支撑，只需要调整对应位置的网格线径，就能匹配不同容积罐体的承重要求；如果作为万向节的球形铰接骨架参考，可以直接提取对应节点的坐标数据，来匹配铰接座的安装点位，避免出现装配干涉的问题。

不同于实体球体模型，线框结构的球体造型能清晰展现内部的空间连接关系，设计人员可以直接透过外层网格观察到内部极点位置的交汇结构，在做结构校验的时候不需要反复做剖面操作就能快速判断各杆件的连接角度是否符合设计要求。每一个网格节点的连接方式都做了平滑过渡处理，不会出现线架突兀转折的情况，所有线条的走向都贴合球面的自然曲率，不管是从哪个视角观察，都能呈现出规整的球形轮廓，不会因为视角变化出现视觉上的轮廓变形。

在实际工程应用中，这类线框球体结构还可以作为球形防护罩的龙骨设计基础，根据外部蒙皮的厚度调整网格的疏密程度，确保蒙皮安装后能保持规整的球面外形，同时控制整体结构的重量。在做流体仿真分析的时候，均匀分布的线框网格也能作为流场划分的基础参考，帮助仿真人员快速建立球面周边的流场计算域，减少前期建模的重复工作量。整个造型的所有几何元素都做了全约束处理，不存在欠约束的几何线条，后续修改任意参数的时候都不会出现整体结构错位的问题，能适配不同项目的快速改型需求，不管是用于教学演示、结构受力分析还是实际产品的骨架设计，都能提供准确的几何参考依据。
