足球线框结构三维数模设计方案

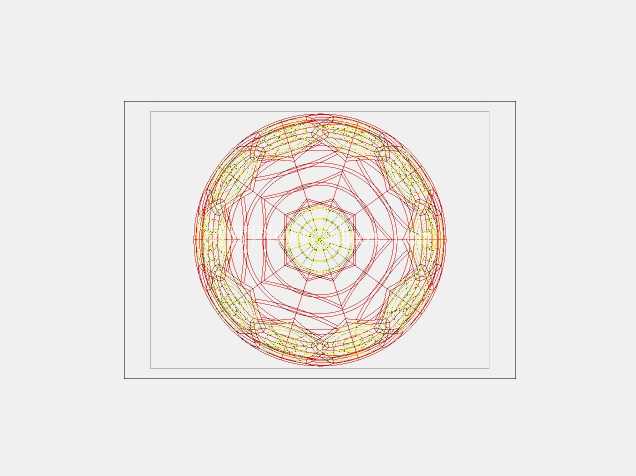

本次完成的球面线框结构数模，核心围绕正多面体截角后的几何拓扑关系搭建，区别于常规实体外观建模，整个模型以线框形式呈现各拼接面的边界连接逻辑，能直观展现球面多边形的排布规律。从实际应用场景来看，这类线框模型可直接用于运动器材研发阶段的结构验证，也可作为文创产品、展示装置的结构设计基底，还能为球面类曲面建模教学提供清晰的拓扑参考，帮助从业者理解球面分块的几何逻辑。

建模过程中首先确定了球面的基准球径，所有线框元素均贴合基准球面的曲率分布，避免出现线框偏移球面基准的问题。针对传统足球五边形与六边形拼接的结构特点，建模时先完成单个正五边形面的边界线框绘制，通过球面阵列的方式完成12个五边形面的均匀排布，再在相邻五边形的间隙中匹配六边形线框，确保每一条边的长度误差控制在建模公差允许范围内，相邻面的公共边完全重合，不存在线框错位、缝隙的问题。

从安装边界与尺寸适配角度来看，模型预留了不同规格球径的参数调整接口，可根据实际使用需求调整整体球径尺寸，适配从儿童玩具用球到专业比赛用球的不同尺寸要求。线框的线径参数也可根据后续应用场景调整，若用于实体产品开模参考，可将线框对应为产品的拼接缝位置，匹配不同厚度的球面蒙皮安装需求；若用于展示装置搭建，可将线框对应为金属骨架的中心线，匹配不同管径的型材安装边界，确保后续结构装配时各部件的连接位置精准。

在功能特性层面，线框结构相比实体模型更轻量化，在进行结构验证、运动仿真时能降低硬件运算负载，同时可清晰观察内部结构的空间位置关系，方便设计人员调整球面分块的比例。建模时特意保留了各多边形面的中心参考点，后续若需要在球面上添加标识、安装配件，可直接以这些参考点为定位基准，减少重复定位的工作量。针对球面拼接处的应力集中问题，线框模型可直观展现各拼接边的交汇节点位置，方便设计人员在后续结构优化时针对节点位置做加强处理，提升成品的结构强度。

设计思路上没有采用常规的实体曲面切割方式，而是从几何拓扑的底层逻辑出发，先搭建球面的空间线架，再基于线架生成后续的面结构，这种建模方式能保证整个球面的分块完全对称，不会出现某一侧面尺寸偏差的问题。在处理五边形与六边形的衔接位置时，特意调整了线框的曲率过渡，确保相邻面在拼接后能形成光滑的球面轮廓，不会出现棱角突兀的情况。同时线框模型的分层逻辑清晰，不同方向的轮廓线放置在不同的图层中，方便后续设计人员根据需求单独提取某一方向的轮廓线，用于工程制图、加工排版等不同工作场景。

从实际工程使用角度出发，这类线框模型还可用于球面类产品的受力仿真分析，将线框对应为产品的加强筋结构，可快速模拟不同筋位布局下的球面受力变形情况，缩短产品研发初期的方案验证周期。在进行3D打印手板制作时，也可直接提取线框数据生成打印路径，制作镂空结构的球面展示件，减少打印材料的消耗。整个模型的几何约束完全参数化，调整任意一个基础参数即可驱动整个模型的尺寸更新，不需要重新进行拓扑搭建，能大幅提升后续衍生设计的工作效率。
