公园双人坐蹬健身器材三维结构设计

这款户外双人坐蹬训练器材，主要应用于城市社区公共健身区、城市公园健身步道节点、老旧小区改造配套健身场地、乡镇文体活动广场等户外公共运动场景，面向全年龄段有下肢力量锻炼需求的人群，尤其适合中老年群体做低负荷下肢关节活动与肌肉力量维持训练，也可作为青少年日常课余轻量体能锻炼的公共设施。从实际使用场景出发，设备采用双工位对称布局，可同时容纳两名使用者同步开展训练，有效提升公共场地高峰时段的设备利用率，避免单工位器材长时间占用导致的排队等候问题。

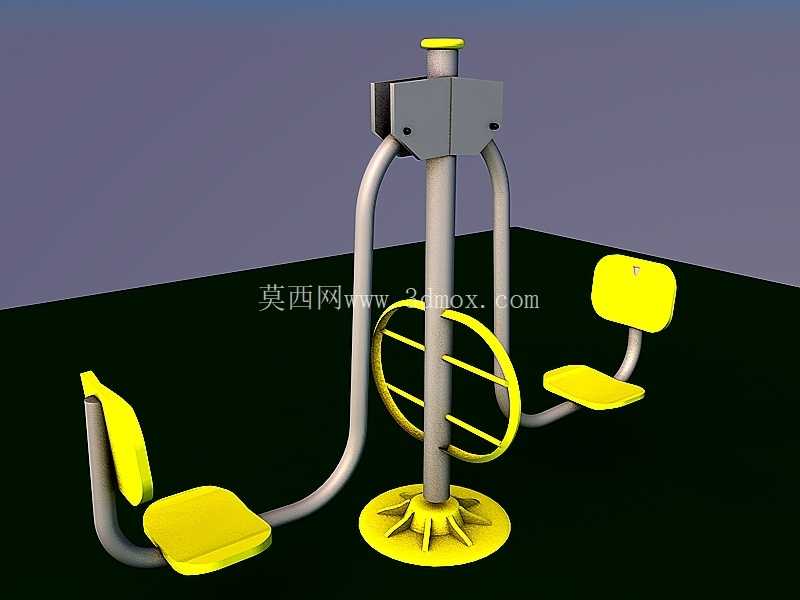

设备核心功能是通过坐姿蹬踏的动作模式，帮助使用者锻炼股四头肌、臀大肌以及小腿后侧肌群，相比直立式蹬踏器材，坐姿结构能大幅降低腰椎承受的垂直压力，对腰腹力量较弱的中老年使用者更友好，运动过程中靠背可提供稳定的躯干支撑，避免训练过程中出现腰部代偿损伤。中部的圆形防护轮结构一方面起到运动行程限位作用，防止蹬踏幅度过大导致关节过伸损伤，另一方面也作为结构加强件，连接两侧工位的弧形支撑弯管，提升整体框架的抗扭刚度，避免长期单侧受力出现框架变形。

从结构设计思路来看，整体采用中心主立柱承载的对称式结构，主立柱底部采用法兰盘式安装底座，底座上设置多道放射状加强筋，既可以分散设备整体载荷到安装地面的接触区域，也能提升立柱根部的抗弯折能力，适配户外混凝土地面的膨胀螺栓安装要求，安装时需保证底座与硬化地面完全贴合，单根膨胀螺栓的埋深不低于100mm，确保设备在长期高频使用下不会出现倾斜晃动。两侧的弧形支撑弯管采用冷弯成型工艺加工，弯管曲率经过反复校核，既保证座椅安装位置的人机工程学尺寸，也让管材受力路径更顺畅，避免直角弯折带来的应力集中问题。座椅与靠背采用一体化成型的高耐候材质，边缘做圆弧倒角处理，无尖锐突出结构，避免使用过程中出现磕碰划伤，座椅表面设置细微防滑纹理，即使在雨天表面残留水渍的情况下，也能保证使用者落座时不会出现打滑问题。

尺寸设计上严格遵循户外健身器材的国家安全标准要求，设备整体安装边界控制在长宽1800mm*1200mm的矩形区域内，安装时需预留周边不小于1000mm的安全活动空间，避免使用者运动时与周边其他设施或行人发生碰撞。主立柱高度控制在1300mm左右，顶部设置圆形封盖，防止雨水灌入管材内部造成锈蚀，立柱中部的连接盒采用螺栓紧固的拼装结构，方便后期维护时更换内部的转动阻尼部件，所有外露螺栓均采用防盗防松结构，并且加装塑料防护帽，避免螺栓外露锈蚀以及刮蹭衣物。设备的转动部位采用免维护的自润滑轴套，无需定期加注润滑脂即可保证长期转动顺畅，适配户外高温、高湿、多粉尘的复杂使用环境，整体框架表面采用户外聚酯粉末静电喷涂工艺，涂层厚度不低于80μm，具备优异的耐紫外线、耐雨水腐蚀能力，可适应不同地域的气候条件，减少后期运维成本。

在结构建模过程中，所有管材衔接处均做相贯线切口处理，保证焊接部位贴合紧密，焊接缝隙均匀，为后续实际生产的焊接工序提供精准的结构参考，避免建模时出现管材穿插、衔接缝隙过大的问题，影响生产加工精度。两侧工位的运动行程经过人机工程学仿真验证，蹬踏起始位置与最大伸展位置的角度差控制在45度范围内，符合普通人群的下肢活动范围，不会出现运动幅度过大导致的运动损伤，同时阻尼力度设置为中等偏低的恒定阻力，不需要额外调节即可适配大多数使用者的力量水平，降低公共器材的使用门槛，不需要专人指导即可安全开展训练。
