户外公园太极推揉健身器材结构设计

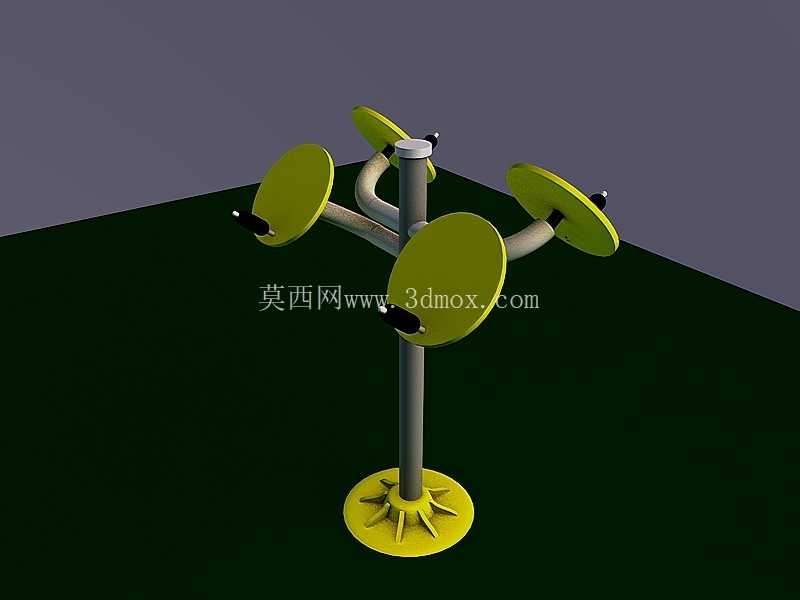

　　这款户外公共健身器械的核心功能是为不同年龄段的锻炼人群提供上肢肩带肌群、胸背肌群的圆周推揉训练，常见于城市社区健身区、市政公园活动广场、老旧小区改造配套健身点位、乡镇文体活动场地等户外公共场景，安装完成后无需外接动力源，依靠锻炼者自主施力完成训练动作，日常运维仅需定期检查紧固件松紧与转动副润滑状态，适配户外长期露天使用的工况要求。从结构设计逻辑来看，整体采用单立柱落地支撑方案，底部为带放射状加强筋的圆形法兰安装底座，底座上预留的地脚螺栓孔可直接与混凝土硬化基础做锚固连接，安装时需保证立柱垂直度偏差不超过千分之三，避免长期偏载导致立柱根部焊缝出现疲劳开裂问题。

　　立柱主体采用等径圆管结构，上部通过多组分叉式悬臂结构连接四个独立的推盘组件，四个推盘沿立柱周向均匀分布，相邻推盘的水平夹角为90度，可同时满足四名锻炼者同向或反向开展训练，悬臂与立柱的连接节点采用满焊结构，焊后做打磨抛丸处理再喷涂户外聚酯粉末，避免焊缝位置长期积水出现锈蚀。每个推盘组件的核心为椭圆状握持推盘，推盘靠近锻炼者的一侧设置有防滑握持手柄，手柄表面做滚花处理，即使锻炼者手部带汗也能保证握持摩擦力，避免训练过程中脱手造成运动损伤。

　　推盘与悬臂之间设置有自润滑转动副，转动副内置耐磨铜套与阻尼调节结构，转动阻尼可根据场地使用人群的整体需求做微调，比如面向老年人群较多的社区点位可适当增大阻尼，避免推盘转动过快造成关节扭伤，面向青少年活动较多的公园点位可适当减小阻尼，适配不同力量层级的训练需求。从安装边界尺寸来看，设备安装完成后总高度约为1.4米，单个推盘距离安装地面的垂直高度约为1.1米，适配多数成年人站立时的上肢自然抬起高度，推盘外沿距离立柱中心的水平距离约为0.5米，整套设备的安装占地范围为直径1.6米的圆形区域，安装时需保证设备周边0.8米范围内无硬质突出障碍物，预留足够的活动安全距离，避免锻炼者转动过程中发生碰撞。设计过程中充分考虑户外使用的耐候性要求，所有金属结构件均采用热浸镀锌打底后再做户外粉末喷涂，可耐受-30℃到60℃的环境温度变化，以及酸雨、紫外线长期照射的户外工况，推盘表面采用软质橡塑材质包覆，即使冬季低温环境下也不会出现材质硬度过高冰手的问题，同时可在锻炼者意外磕碰时起到缓冲作用。转动副位置采用迷宫式密封结构，可阻挡户外灰尘、雨水进入转动摩擦面，内部填充的锂基润滑脂可保证三年以上的润滑周期，降低日常运维的工作量。

　　从实际使用场景的适配性来看，这款器械的训练动作门槛极低，锻炼者仅需双脚自然分开站立，双手握持对应推盘的手柄，沿顺时针或逆时针方向推动推盘做圆周运动即可，过程中可充分活动肩肘腕关节，增强上肢肌群的协调性与力量，适合作为热身类健身器械布置在健身区的入口位置，也可与其他户外健身器械组合布置形成完整的健身路径。结构建模过程中对所有受力节点做了有限元校核，立柱根部的最大应力出现在单侧推盘承受100kg径向载荷的极端工况下，应力值远低于Q235钢材的许用应力，悬臂与立柱连接焊缝的疲劳安全系数大于2.5，可满足十年以上的户外使用周期要求。安装基础要求为厚度不小于150mm的C20混凝土硬化地面，地脚螺栓采用M16膨胀螺栓，锚固深度不小于100mm，安装完成后需做晃动量测试，推盘施加50kg水平力时设备整体晃动量不超过2mm，保证使用过程中的结构稳定性。
