可3D打印旋入式过滤呼吸面罩设计

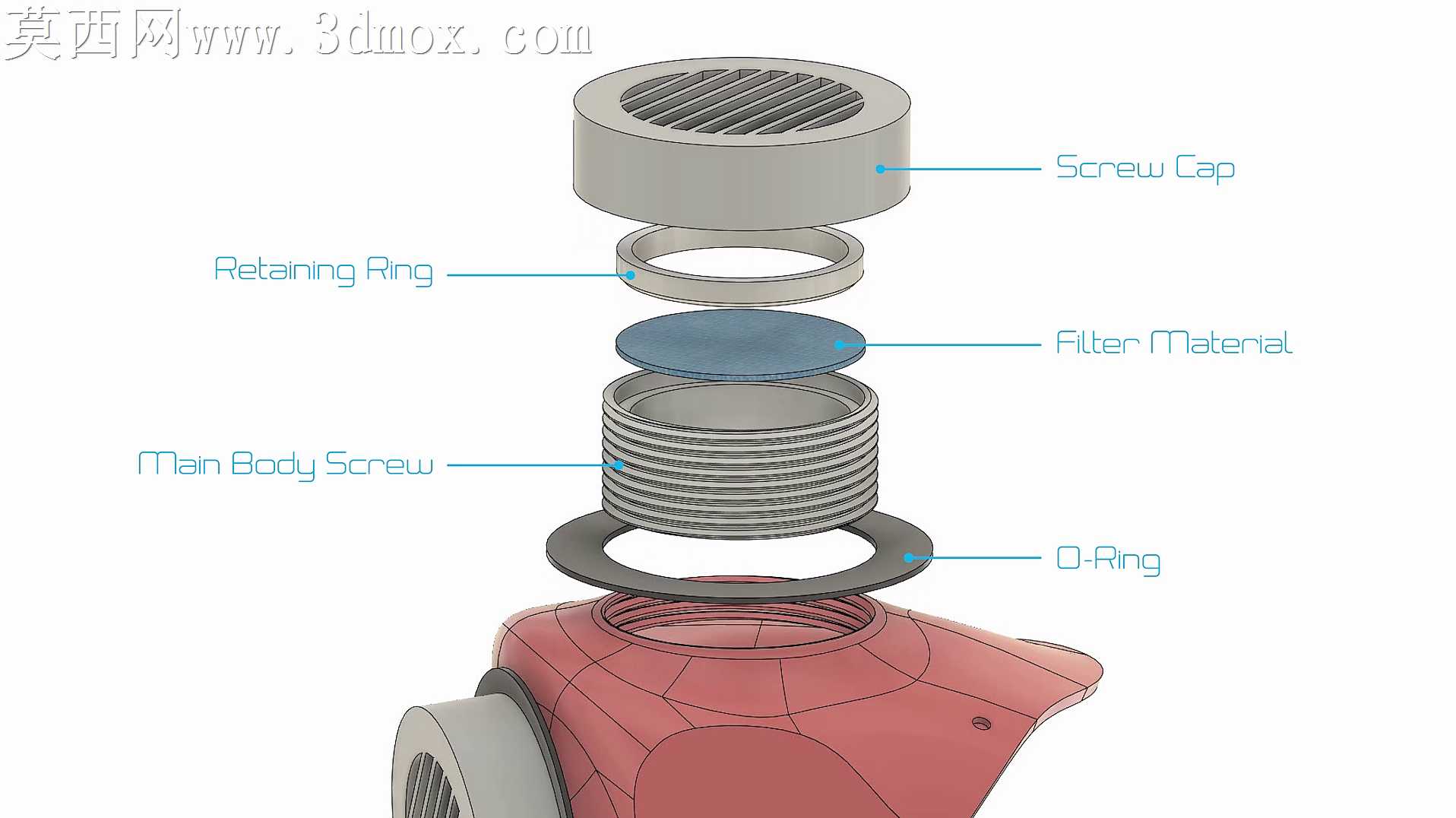

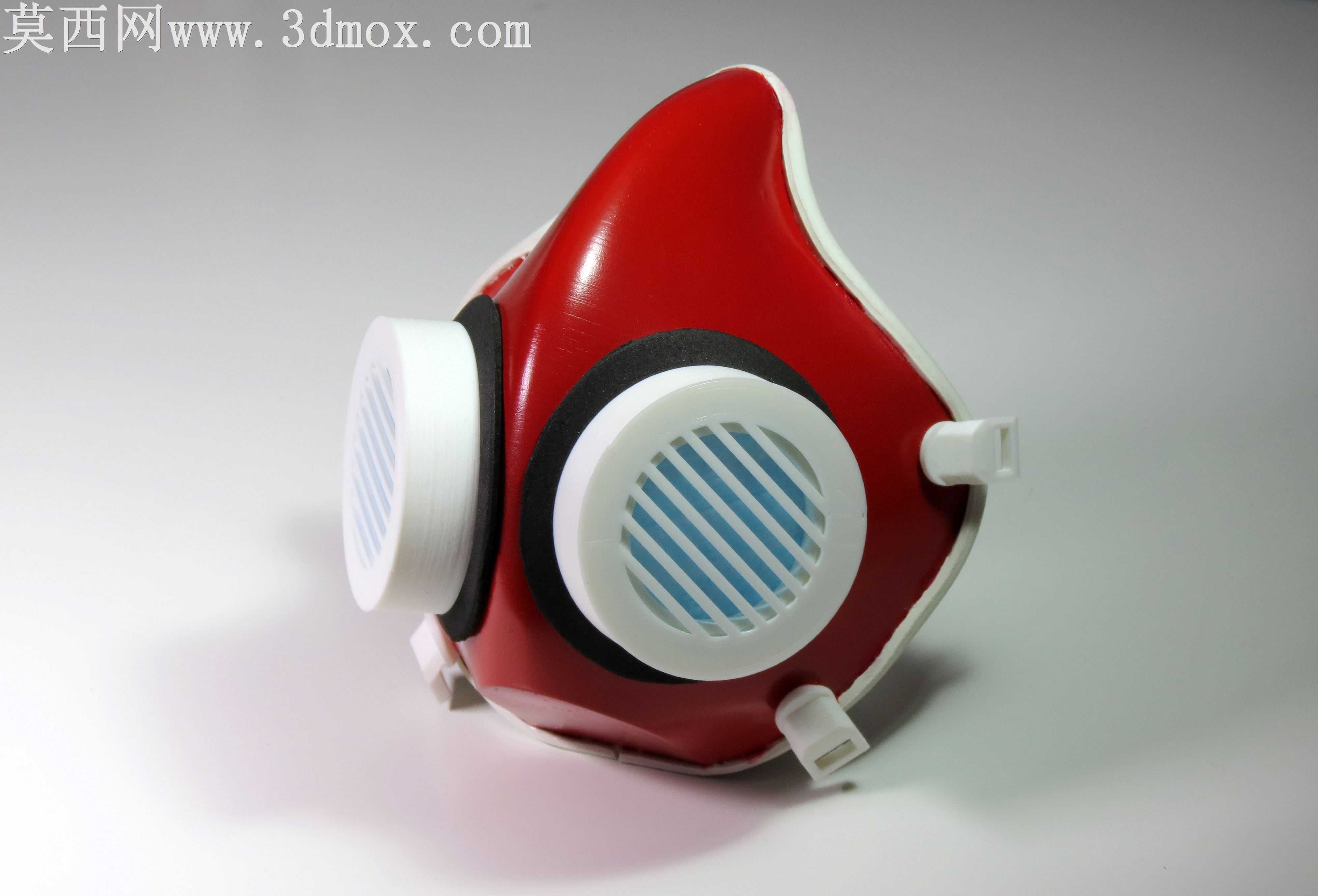

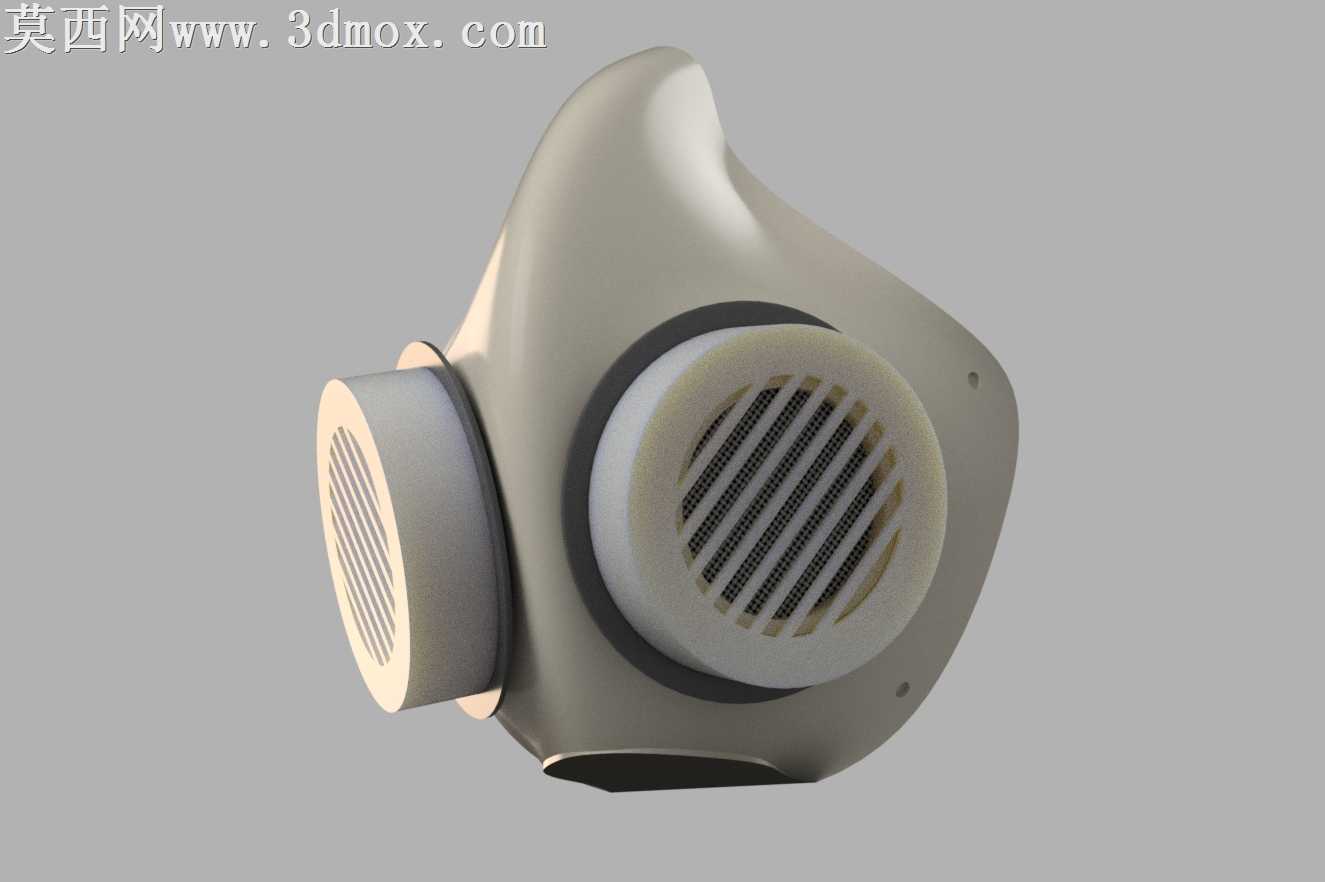

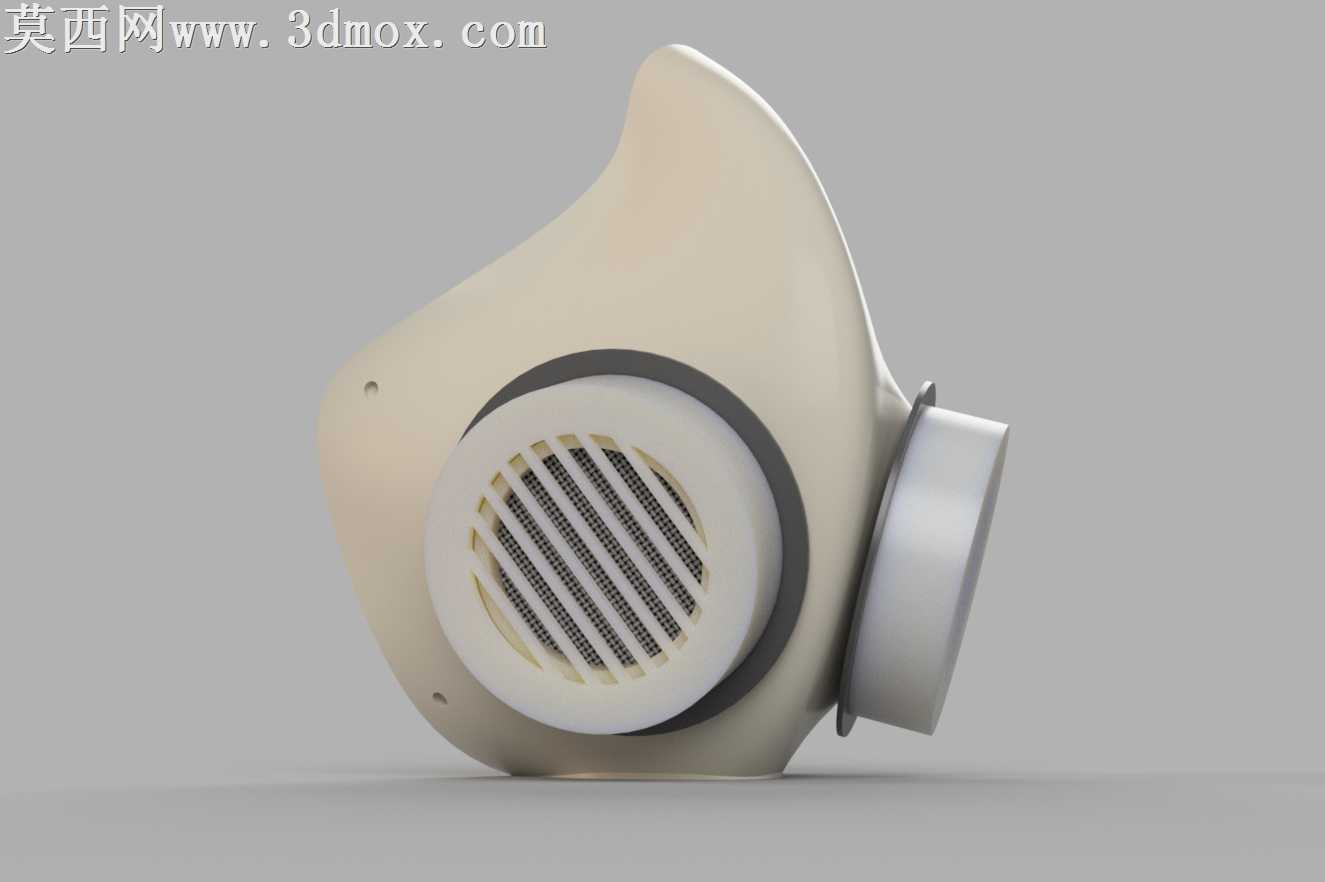

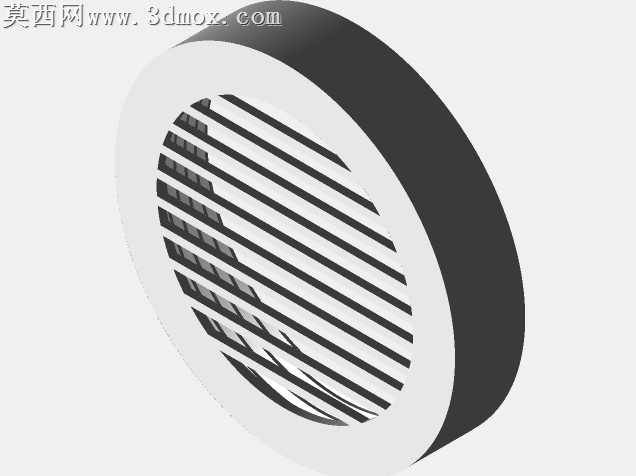

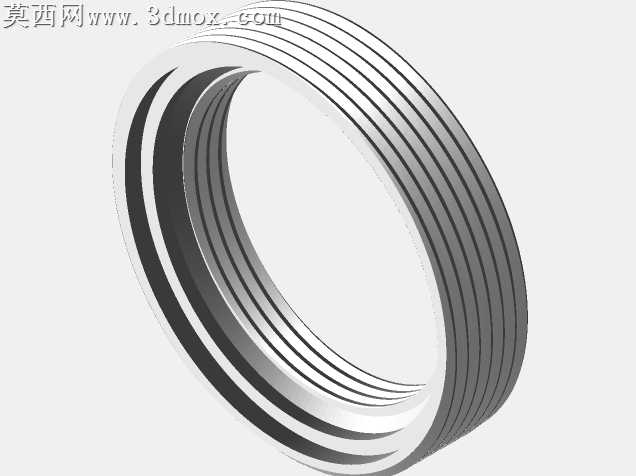

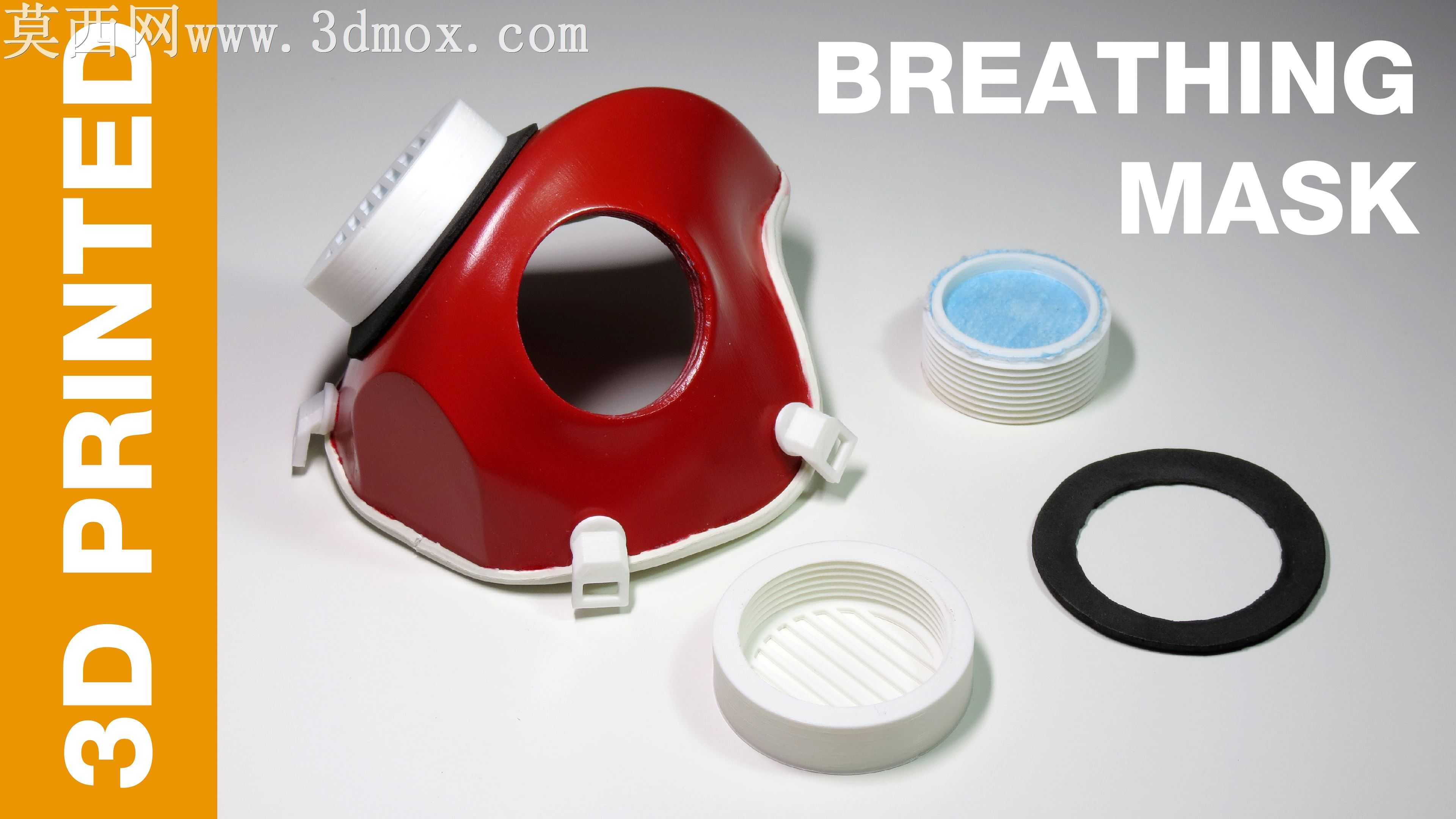

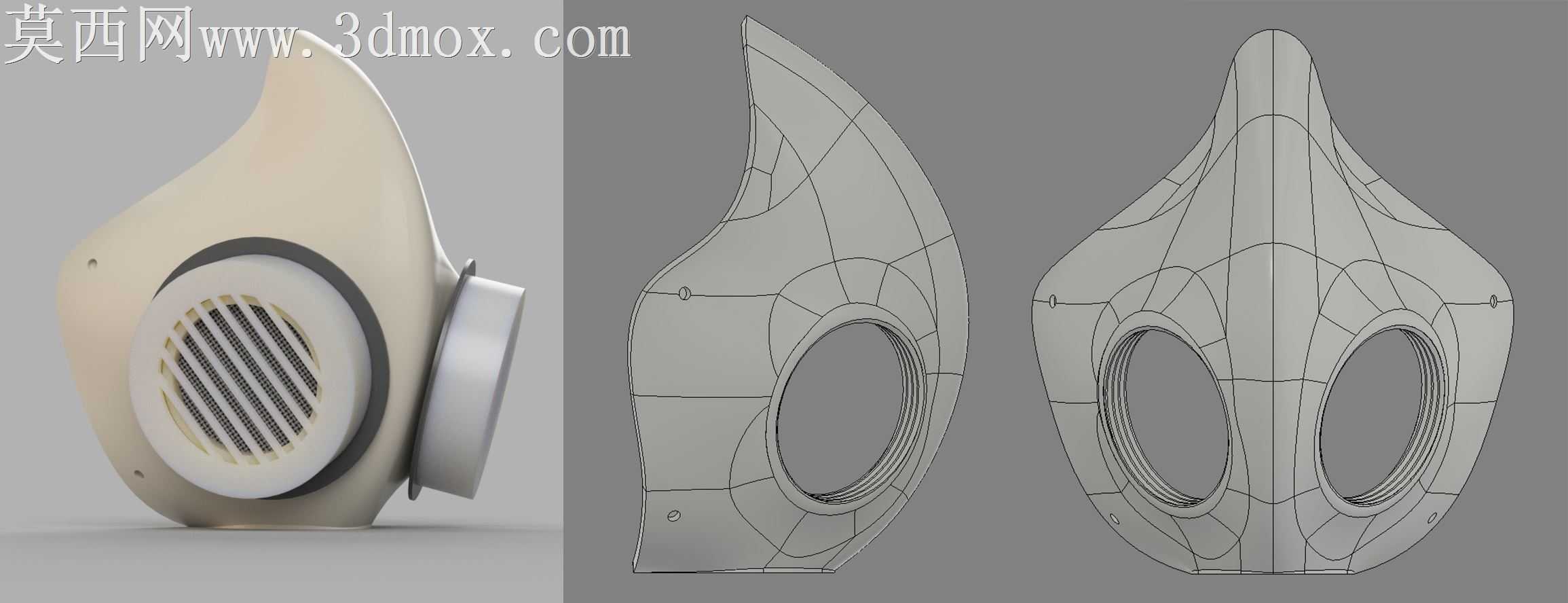

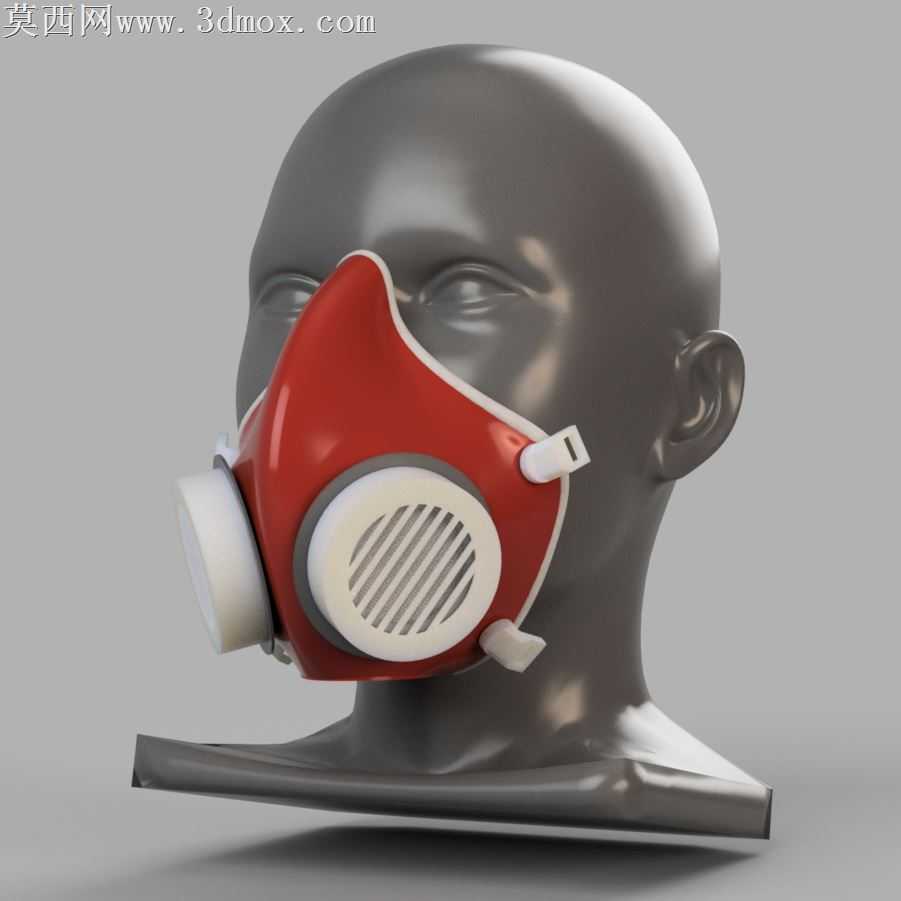

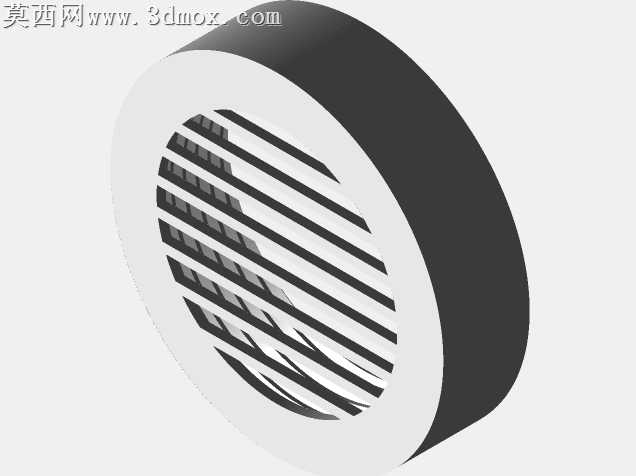

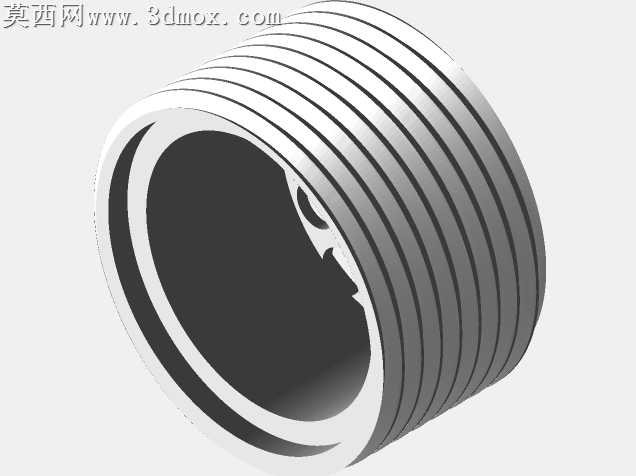

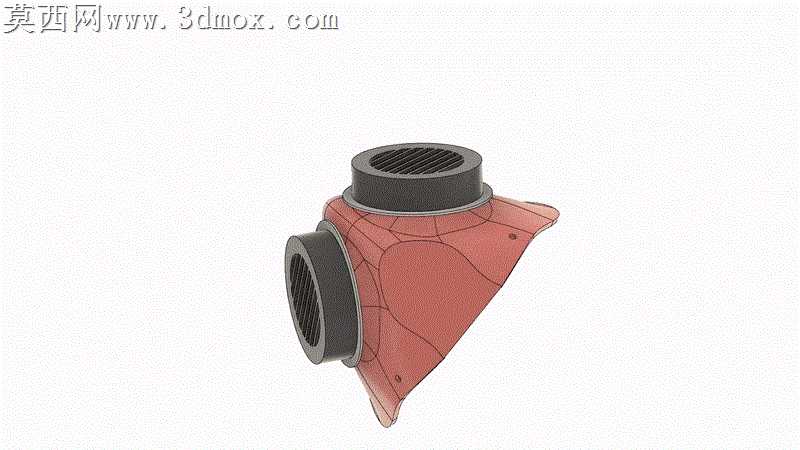

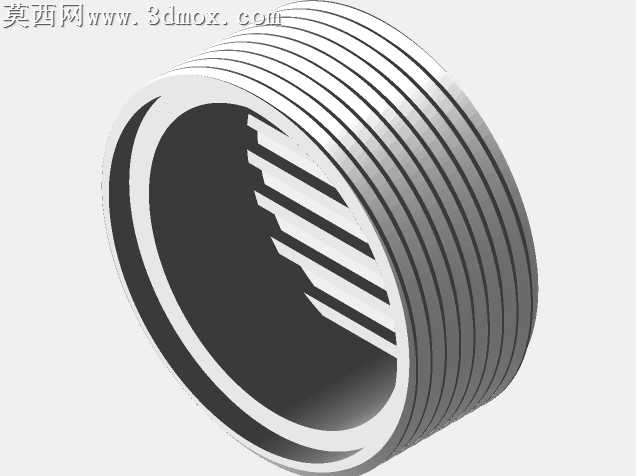

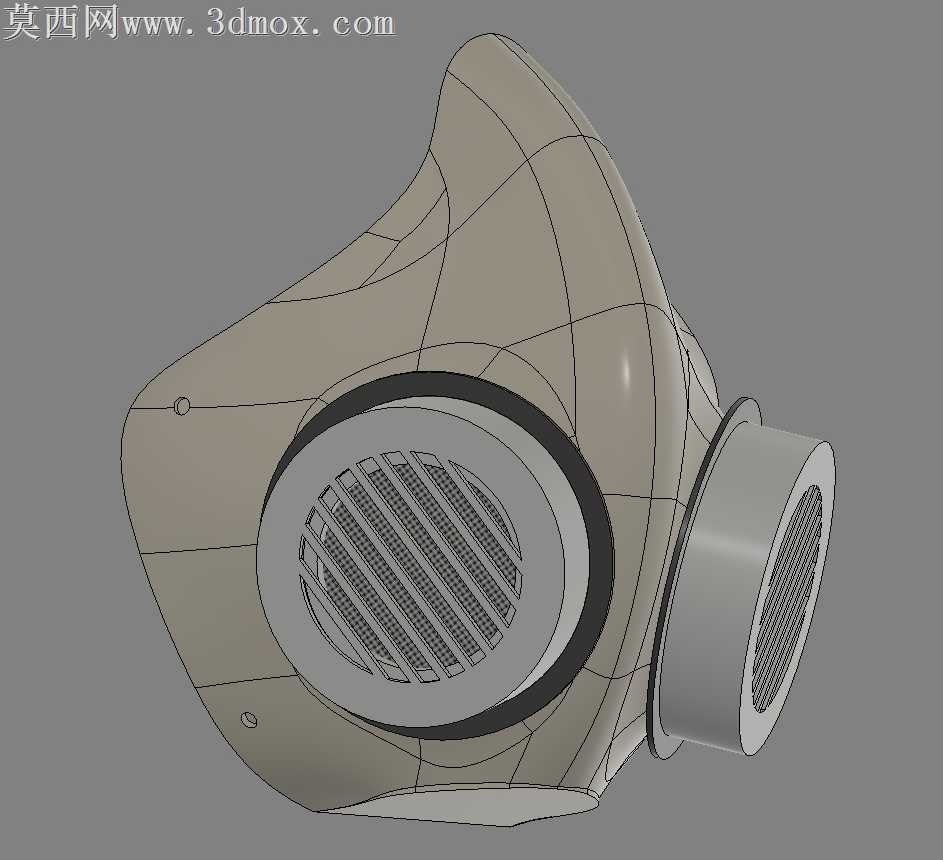

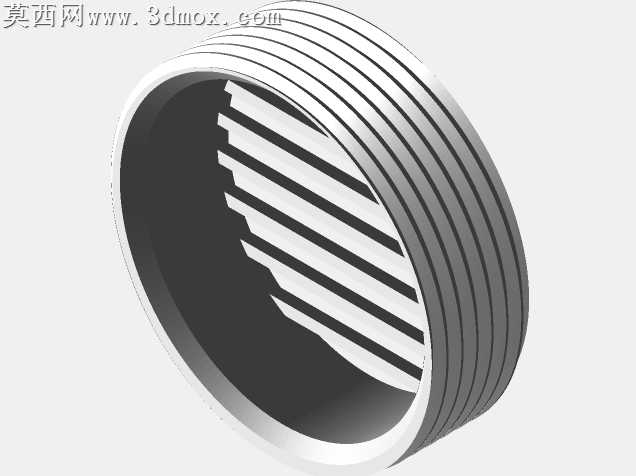

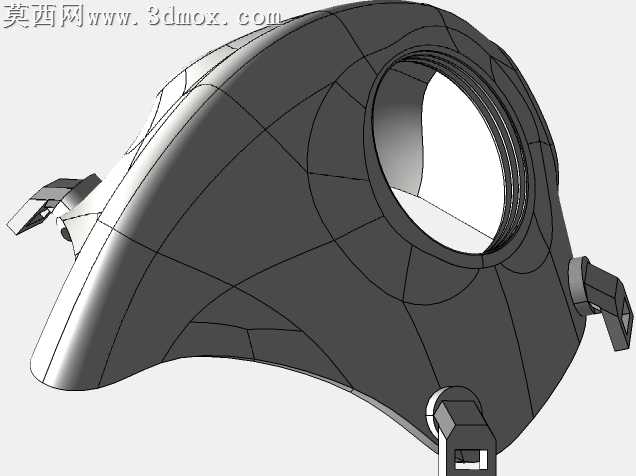

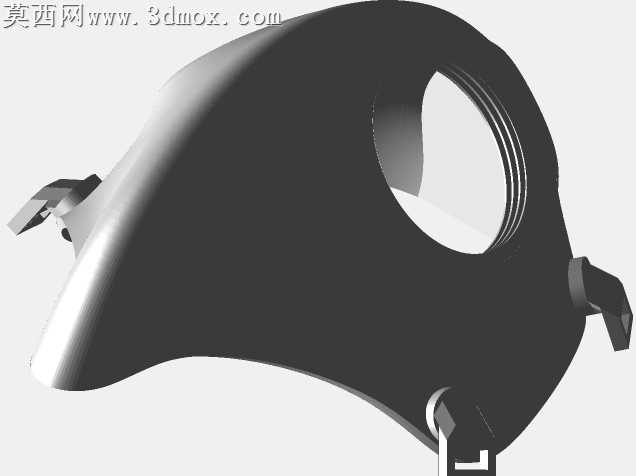

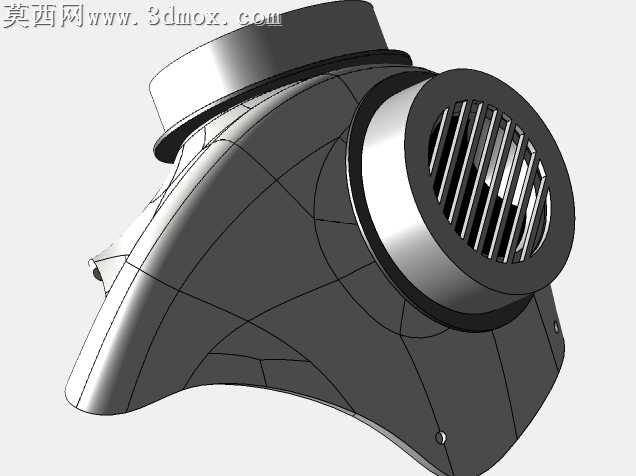

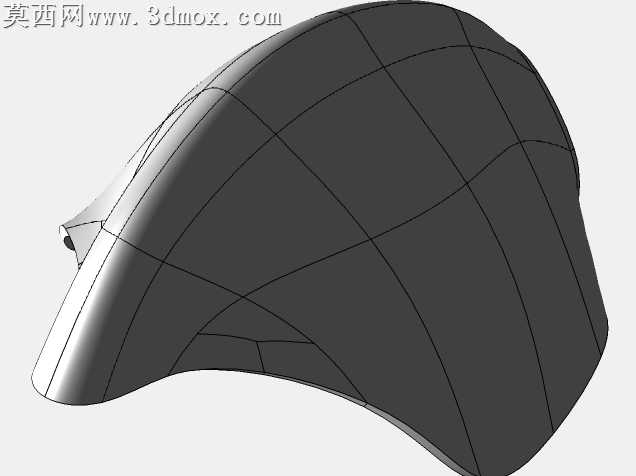

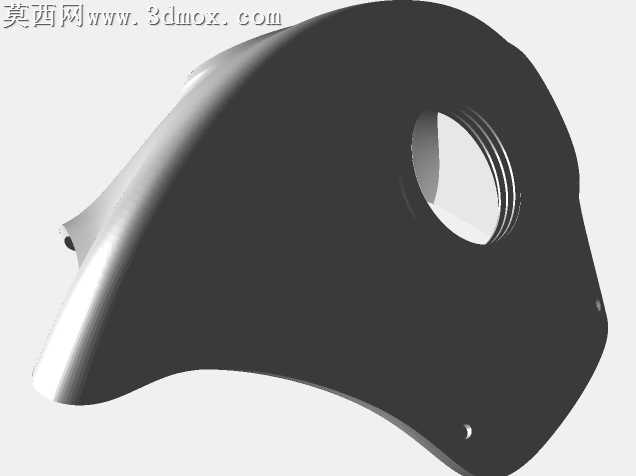

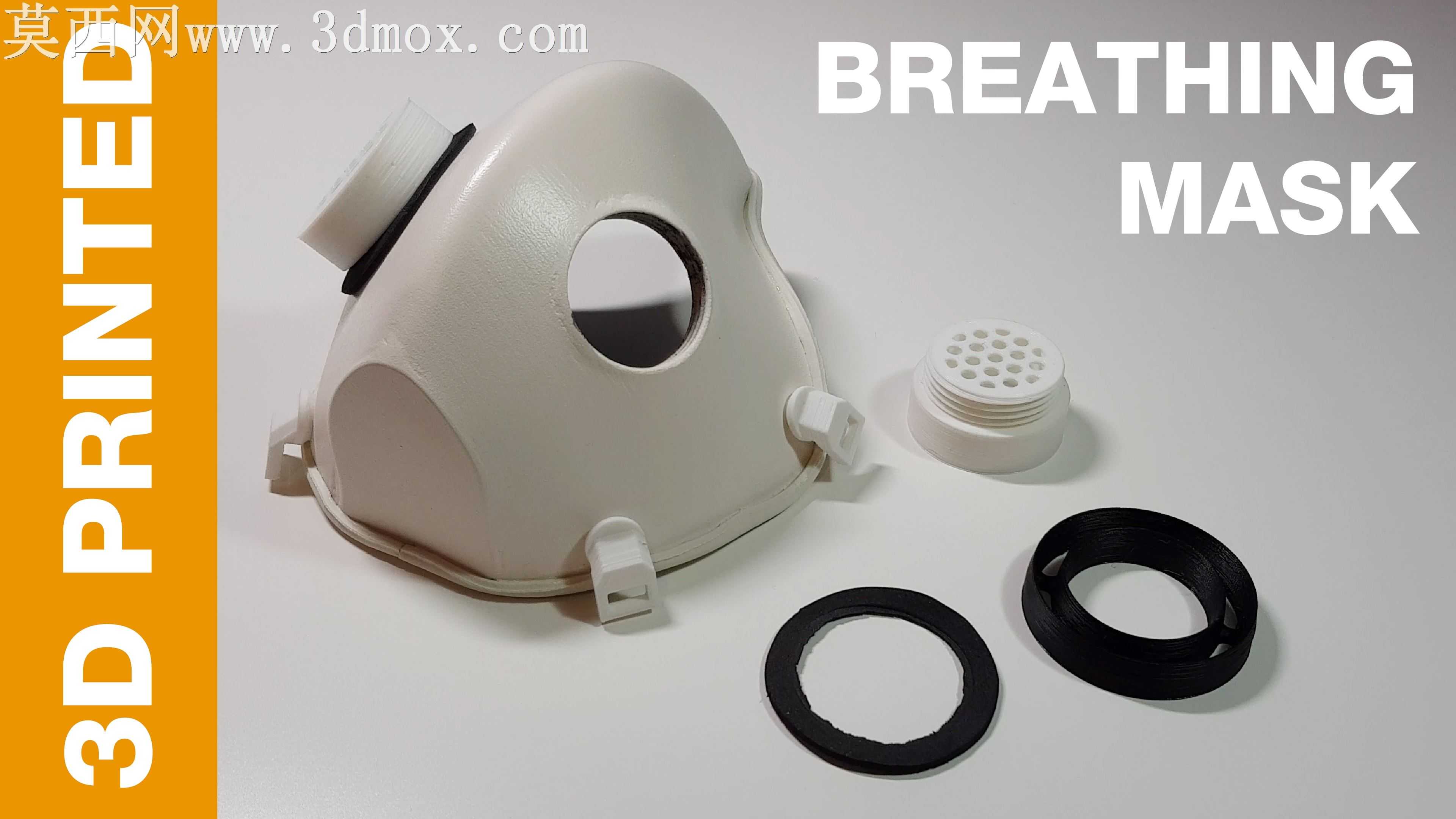

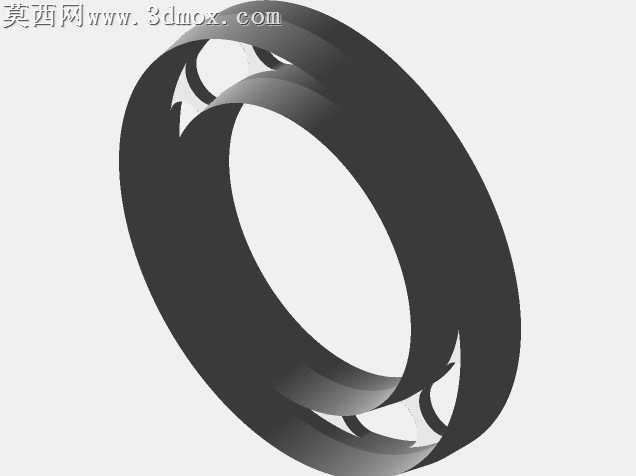

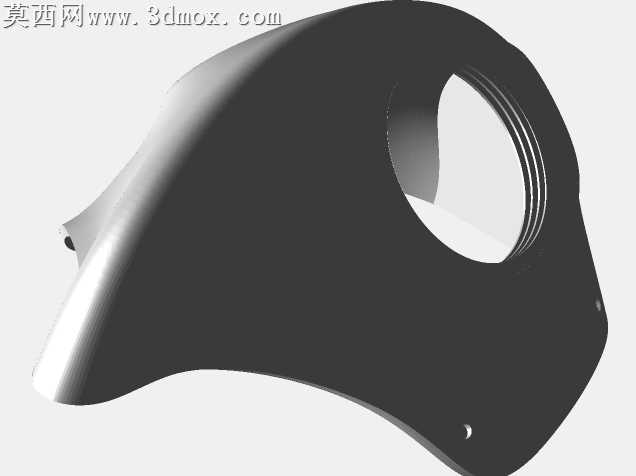

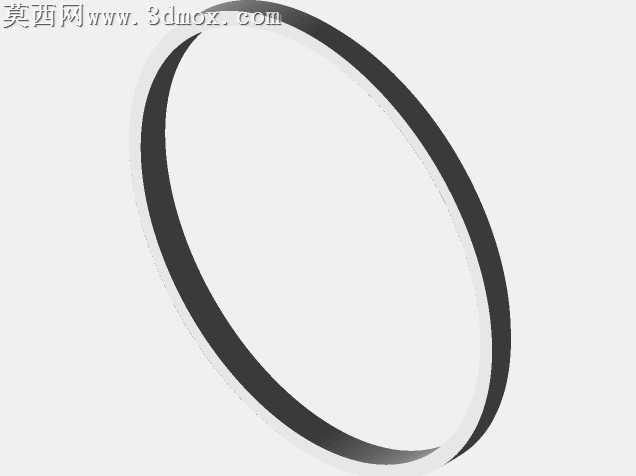

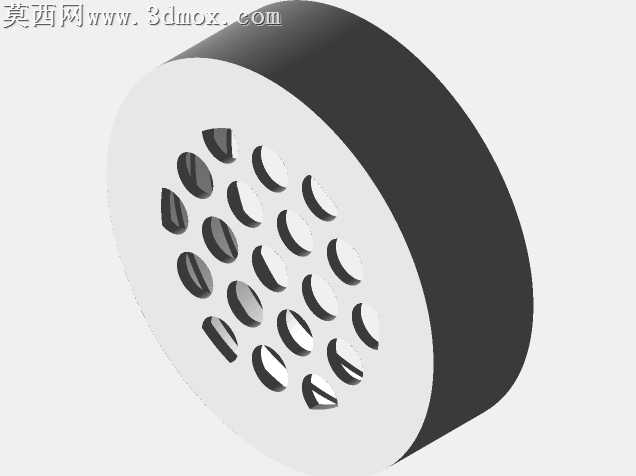

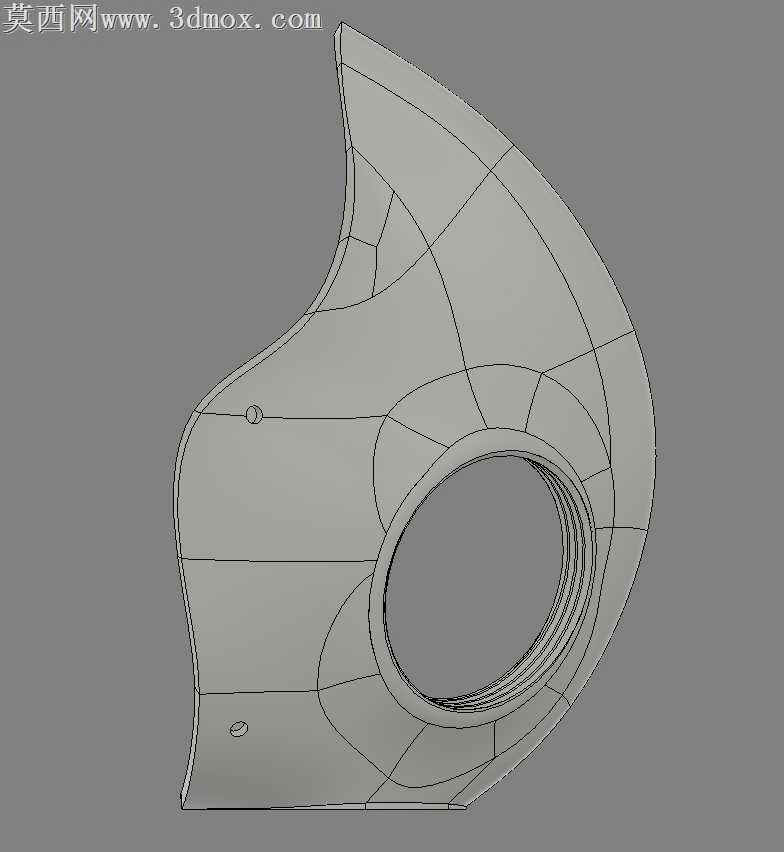

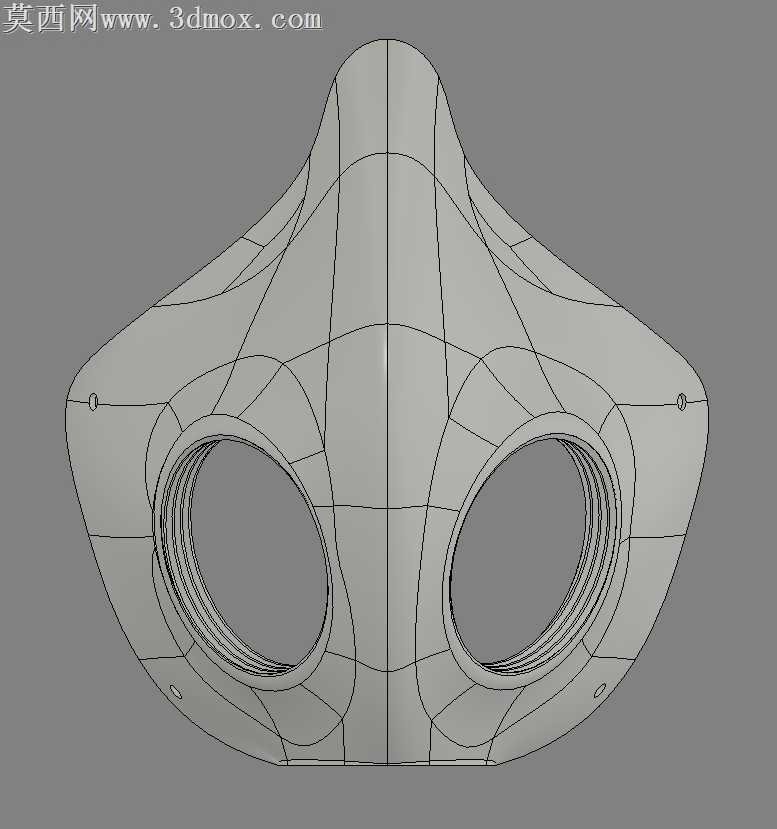

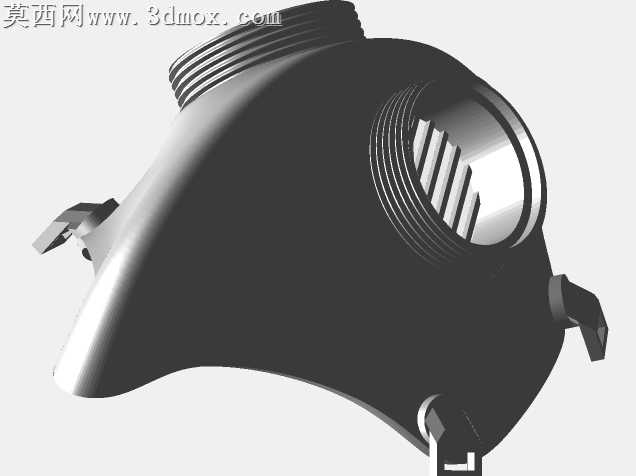

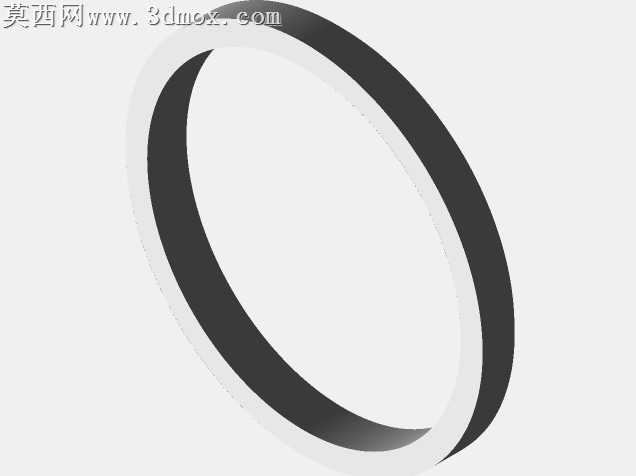

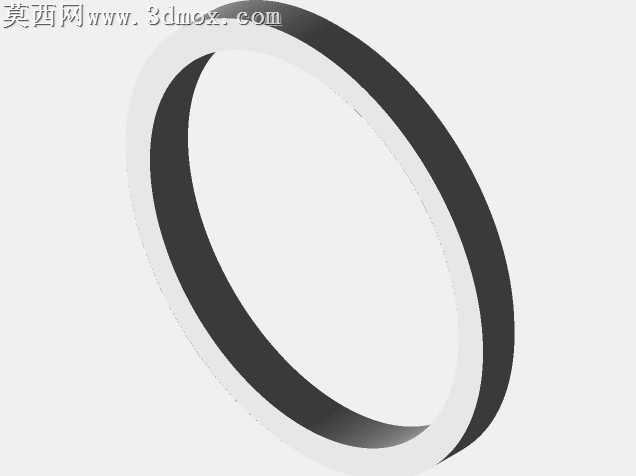

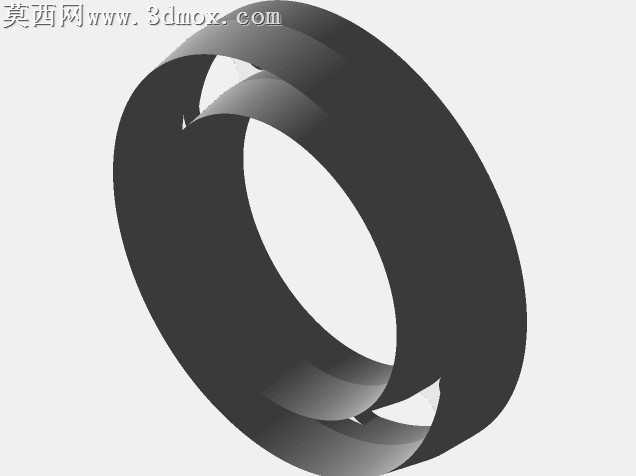

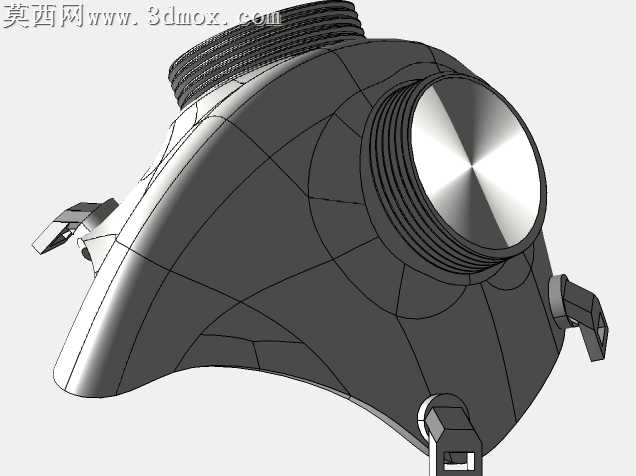

本作品为面向3D打印制作的旋入式过滤器呼吸面罩三维设计，整体建模围绕FDM等主流3D打印工艺特性展开，在三维建模阶段充分考虑打印支撑去除难度、层间结合强度、装配公差适配等实际生产需求，所有结构均做了打印友好的圆角过渡与壁厚优化，避免出现大角度悬空、薄壁脆断等常见打印问题。模型包含面罩主体、旋入式过滤仓、密封胶圈、压合滤盖四个核心组成部分，面罩主体依据人体面部轮廓做了贴合曲面建模，边缘设置了一圈连续的密封压合边，可配合海绵或硅胶垫实现面部气密性贴合，侧面预留了对称的绑带挂扣结构，挂扣做了加强筋设计避免佩戴受力断裂。旋入过滤结构采用标准梯形螺纹建模，螺纹牙距与牙型经过反复调试，既保证打印后无需攻丝即可顺畅旋合，又能在旋紧后实现径向密封，避免未过滤空气从螺纹缝隙渗入；过滤仓内部设置了十字形滤材承托筋，可承托圆形滤片，承托筋的镂空占比经过优化，在保证结构强度的前提下最大化通气面积，降低呼吸阻力。本次为第二版迭代设计，相较初代版本将过滤仓的有效通气面积提升至原有两倍，同时保留了与初代滤仓的向后兼容能力，旧版本滤仓也可直接旋入新版面罩主体使用。渲染阶段采用哑光红塑料材质表现面罩主体，搭配半哑光白色工程塑料表现过滤组件，黑色橡胶材质表现密封胶圈，通过工作室三点布光突出各部件的结构层次与装配关系，清晰展示各零件的拆分状态与装配逻辑。设计初衷为面向存在病毒、细菌等有害气溶胶的环境提供可快速自制的防护方案，建模时特意将所有零件设计为无需支撑即可打印的结构，使用者仅需打印全部零件，搭配普通滤棉作为过滤介质，在面罩密封边粘贴适配的密封材料，即可组装完成具备有效防护能力的呼吸面罩，组装时需确认螺纹旋合到位、密封胶圈平整无错位，保证整体气密性达标才能实现预期防护效果。
