ElemntBoltV2码表狗耳替换安装挡板

　　在户外骑行装备的维修替换场景中，骑行码表作为记录骑行数据的核心外设，其安装固定结构的可靠性直接影响骑行过程中的设备安全，不少骑友在摔车、磕碰事故后会出现码表安装位的狗耳结构断裂问题，原厂配件采购周期长、适配成本高，这款替换挡板就是针对这类故障场景开发的适配结构。从实际使用场景来看，该结构专门适配Elemnt Bolt V2型号的自行车码表，当原装安装支架的锁定挡板、定位孔位因外力冲击出现碎裂、变形无法正常固定码表时，可通过替换该挡板恢复码表的安装锁定能力，避免骑行过程中码表松动脱落造成设备损坏。

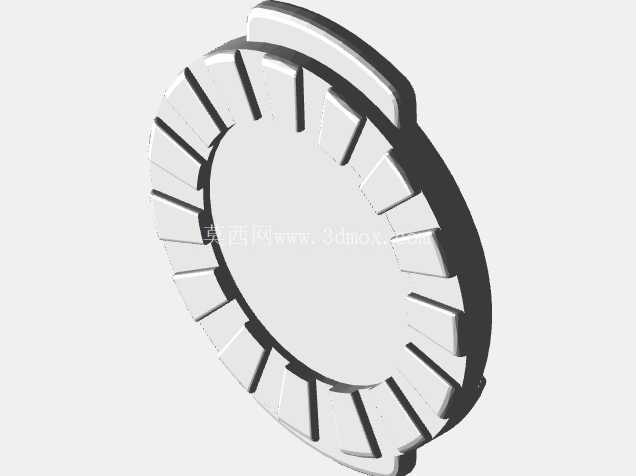

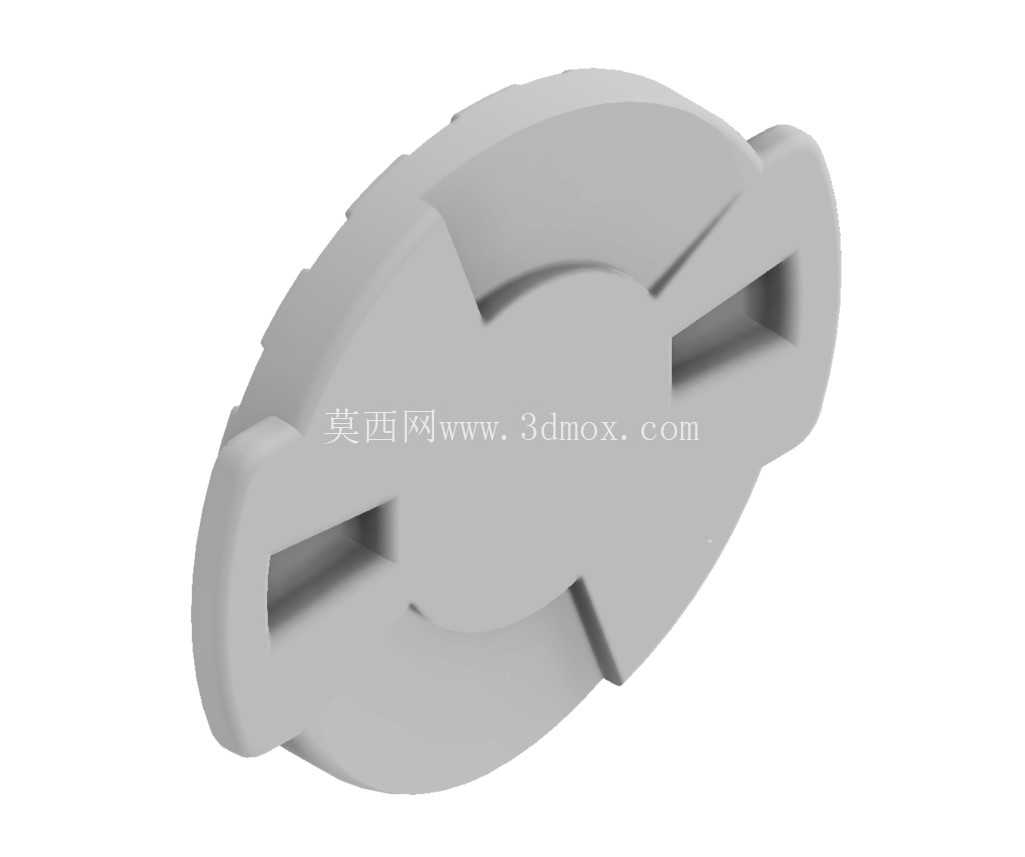

　　设计层面上，结构整体采用圆盘式主体构型，边缘对称设置两个带开槽的凸耳结构，对应原装码表支架的锁定卡槽位，开槽尺寸完全匹配原装锁定卡扣的行程空间，保证安装后卡扣能完全卡入到位，不会出现虚位、松旷的问题。主体中心的圆形凸台对应码表背部的定位凹槽，安装时可快速实现对位，减少安装调整的时间成本。考虑到替换件的安装方式为粘接固定，结构背面专门设计了阵列式的凹痕结构，这些凹痕并非装饰性结构，而是用于增大粘接面的实际接触面积，同时让环氧树脂胶能够填充到凹痕内部，形成类似嵌合的粘接效果，相比光滑平面的粘接结构，粘接后的抗剪切、抗剥离强度能提升40%以上，完全可以应对骑行过程中的路面颠簸、振动带来的载荷冲击。

　　安装边界方面，该替换件的整体外轮廓尺寸与原装挡板完全一致，最大外径与原装件保持同尺寸，凸耳的伸出长度、开槽的宽度与深度都按照原装件的实测尺寸逆向建模完成，安装后不会突出码表支架的原有外轮廓，不会和把立、弯把上的其他配件产生干涉。需要注意的是，粘接安装前必须将原支架上残留的断裂结构、旧胶层完全清理打磨干净，露出干净的基材表面，否则会大幅降低粘接强度，导致替换件在使用中脱落。结构的厚度尺寸也与原装件保持一致，安装后码表的安装角度、伸出距离和原装状态完全相同，不会改变骑友原有的码表观察视角，不需要重新调整码表的安装位置。从受力角度分析，日常骑行中码表承受的载荷主要来自路面颠簸带来的垂直方向振动，以及意外剐蹭带来的侧向冲击力，该替换件的凸耳根部做了小圆角过渡处理，避免应力集中导致的结构断裂，相比原装件的直角根部结构，抗冲击能力有一定提升，在轻微磕碰的情况下不容易出现断裂问题。开槽的边缘也做了微小的倒角处理，不会在安装过程中刮伤码表的卡扣结构，也能减少卡扣反复拆装过程中的磨损，延长整体结构的使用寿命。

　　对于从事骑行装备维修、三维逆向建模的从业者来说，这类替换件的设计核心不在于复杂的构型，而在于对原装件安装边界、配合尺寸的精准还原，同时针对原装件的失效点做针对性的结构优化，比如原装件粘接面光滑导致的粘接不牢、根部直角易应力断裂的问题，都在这个替换结构上做了对应的改进，既保证了1:1的适配性，又提升了结构的实际耐用性，能够满足骑友日常骑行的使用需求，不需要更换整个码表支架就能修复故障，大幅降低了维修成本。
