六边形齿轮标识桌游棋子造型设计

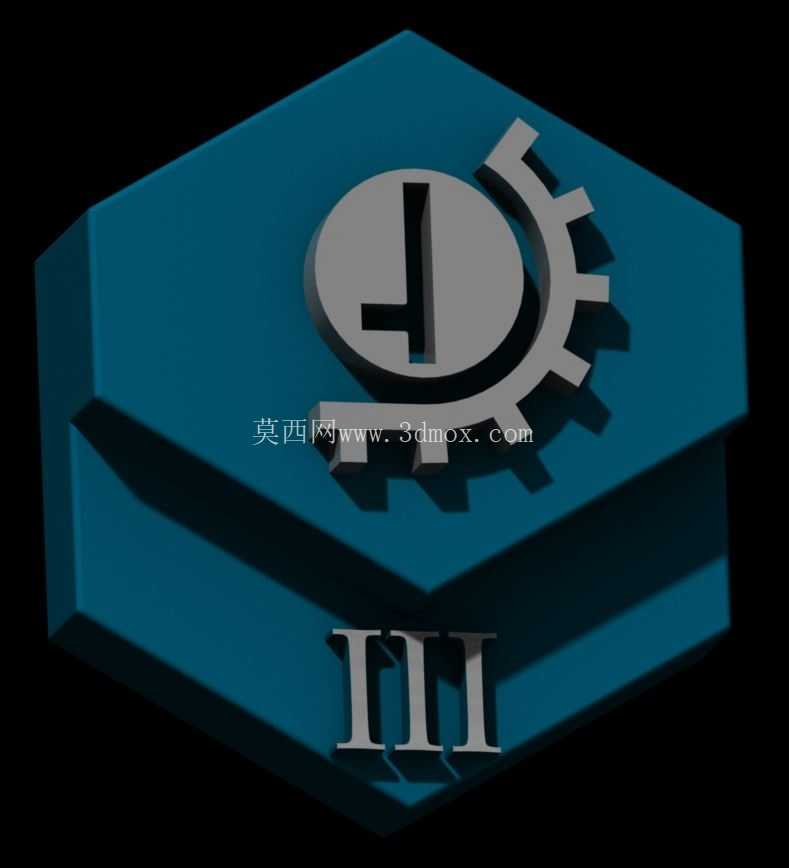

这款棋子的设计最初是围绕战棋类桌面游戏的阵营识别需求展开的，在桌游线下场景中，玩家需要快速区分不同科技阵营的单位标识，传统平面卡牌容易在堆叠摆放时被遮挡，因此采用立体六边形基座的结构，刚好适配六边形战棋地图的网格边界，棋子放置时基座边缘与网格线完全贴合，不会出现偏移错位的情况，玩家在移动单位时能快速对齐格位，减少对局过程中的操作误差。

从结构设计逻辑来看，基座采用双层叠合的六边形结构，下层基座做了微倒角处理，既避免尖锐边角在日常拿取时划伤玩家手部，也能在堆叠收纳时让上下层棋子形成自定位效果，不会轻易滑落。上层表面的齿轮与指针组合标识，采用凸起浮雕结构，凸起高度控制在1.2mm，既保证手指触摸时能清晰感知标识轮廓，方便视障玩家或者光线不足的对局场景下通过触感识别阵营，也不会因为凸起过高导致收纳时占用过多空间，整套棋子收纳时的堆叠高度比同尺寸平面棋子仅高出15%左右，适配常规桌游收纳盒的内部层高。

标识部分的齿轮采用半圆弧齿形设计，区别于工业传动齿轮的渐开线齿形，这种圆弧齿在视觉上更具科幻感，匹配战役类游戏的科技阵营设定，同时齿根位置做了R0.8mm的圆角过渡，避免3D打印或者注塑量产时出现应力集中导致的齿部断裂，日常使用中即使棋子从桌面高度掉落，齿部也不会出现崩缺。中心的指针造型做了偏心设计，指针指向与六边形基座的其中一条边平行，玩家摆放时可以通过指针方向快速判定单位的朝向，不需要额外添加朝向标识件，简化了对局中的标记操作。

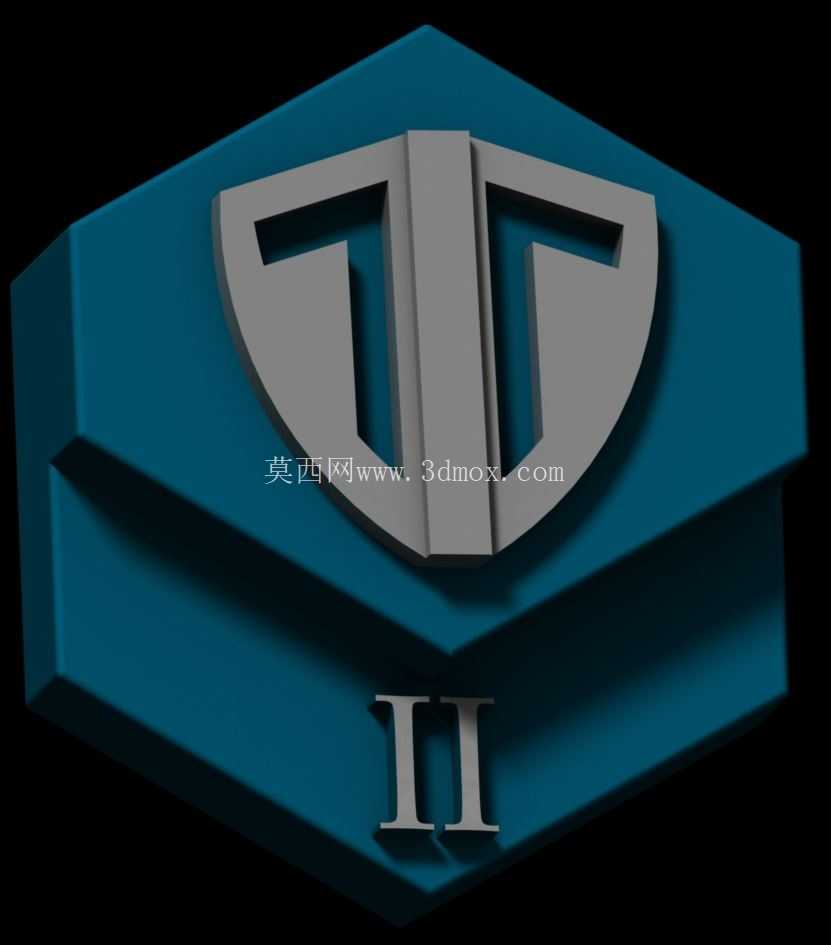

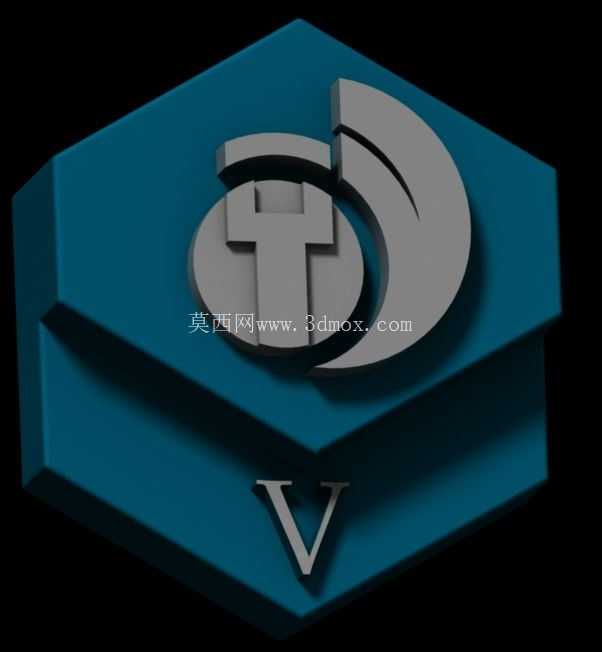

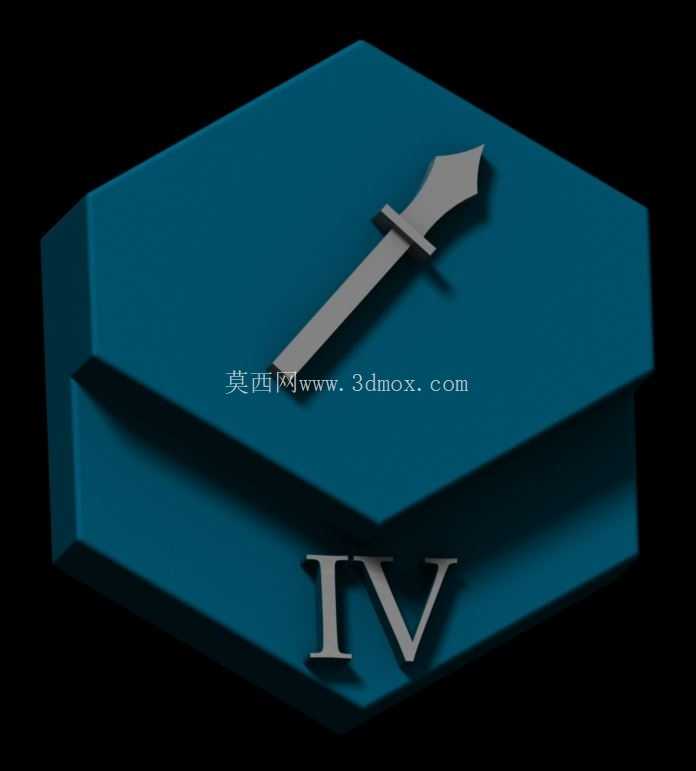

基座正面的罗马数字标识采用下沉式雕刻设计，雕刻深度0.5mm，数字笔画宽度统一为1mm，既保证数字清晰可辨，也不会因为凹槽过深积累灰尘，日常清洁时用软布擦拭即可清理表面污渍。整个棋子的外形尺寸控制在对边距32mm，总高度18mm，这个尺寸刚好适配成年人手指捏取的力度范围，拿取时不会因为尺寸过小容易掉落，也不会因为尺寸过大占用过多地图格位，在标准35mm格距的战棋地图上，相邻棋子之间会预留3mm的间隙，不会出现互相磕碰干扰的情况。

从材质适配的角度，设计时预留了不同工艺的公差余量，如果采用PLA材质3D打印，浮雕部分的最小壁厚达到1.5mm，打印时不需要添加支撑就能直接成型，减少后期打磨处理的工作量；如果采用注塑量产，整个零件的拔模斜度统一设置为1.5度，基座侧面、浮雕侧面都做了统一的拔模方向，模具结构简单，不需要复杂的抽芯结构，能有效降低量产时的模具成本。零件的重量控制在8g左右，采用常规树脂或者PLA材质时，放置在纸质地图上不会压坏地图表面，也不会因为重量过轻易被碰动移位。

在实际应用场景中，除了作为桌游棋子使用，这个结构也可以作为文创桌面摆件的基座，顶部的标识可以替换成不同的IP元素，适配不同主题的周边产品生产，底部可以粘贴软胶垫片，放置在光滑桌面时不会刮擦桌面漆面，同时增加摩擦力避免滑动。整个设计没有多余的装饰结构，所有造型元素都服务于实际使用功能，齿轮元素既承担视觉识别的作用，也在结构上加强了上层表面的刚性，即使受到垂直方向的压力，齿轮的辐条状结构也能分散应力，避免基座表面出现凹陷变形。
