可移动便携式羽毛球发球训练装置

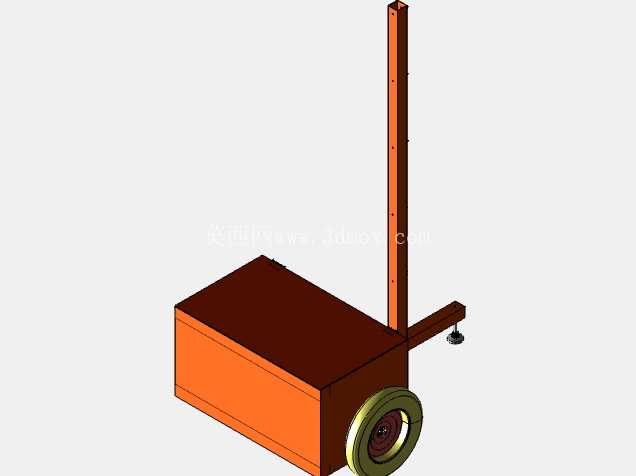

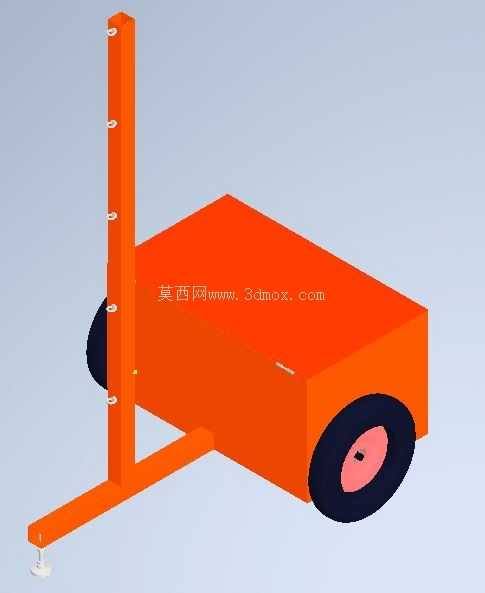

　　这款可移动便携羽毛球训练装置，核心定位是满足业余羽毛球爱好者、青少年培训场景下的无陪练发球需求，区别于固定场地的大型发球设备，整体结构围绕“易转运、快部署、低门槛使用”的核心逻辑展开设计。从结构布局来看，装置下部为集成式储球箱体，采用矩形封闭结构设计，既承担整机的配重基座功能，避免发球过程中设备侧翻，同时内部预留足够的储球空间，可容纳单次训练所需的羽毛球存量，箱体边角做圆弧过渡处理，避免转运过程中剐蹭使用者。箱体单侧装配大直径行走轮，配合立杆上部的握持区域，单人即可完成短距离拖拽转运，无需额外搬运辅助，适配小区空地、公园露天场地、家庭庭院等非固定羽毛球训练场景，无需永久固定安装，展开即可投入使用。

　　上部的立式导杆为发球导向结构的安装载体，导杆沿竖直方向排布多组调节孔位，可根据训练需求调整出球口的高度位置，适配不同年龄段使用者的击球点练习需求，无论是网前小球的低点位发球，还是后场高远球的高点位出球，都可通过孔位配合紧固件快速完成高度调整，无需复杂的工具操作。导杆侧方延伸出的短悬臂为出球导向座的安装位，导向座末端设置出球定位结构，可保证羽毛球出球姿态的一致性，避免球体在推送过程中发生偏斜，影响训练接球的判断。整套装置的结构拆分逻辑清晰，储球箱体、立式导杆、行走轮组、出球悬臂几个模块之间采用快装紧固件连接，日常收纳时可将导杆与悬臂快速拆卸，放入家用汽车后备箱即可完成跨场景运输，不会占用过多储物空间。

　　从安装边界来看，装置展开后整体占地投影面积不足0.3平方米，对场地平整度要求较低，普通硬化铺装地面即可稳定放置，无需额外的地脚固定结构，使用过程中不会对地面造成破坏。在功能实现层面，储球箱内部预留了推送机构的安装空间，可配合简单的推送动力结构实现羽毛球的有序送出，结构设计上预留了足够的机构安装余量，后续可根据使用需求加装不同的动力模块，实现不同出球速度、出球频率的调节，满足从入门级颠球练习到进阶型杀球接发训练的不同需求。设计过程中充分考虑了户外使用的场景特性，整体结构无外露的复杂传动部件，避免训练过程中衣物、羽毛球挂扯造成安全隐患，所有结构棱边均做倒钝处理，即使是青少年独自操作也不会出现剐蹭风险。

　　行走轮采用宽轮缘设计，在草地、地砖路等不同路面条件下拖拽都能保持顺畅，不会出现卡滞问题。立式导杆的截面采用矩形结构设计，相比圆形导杆具备更好的抗扭性能，出球悬臂受力时不会发生周向转动，保证出球方向的稳定性，导杆表面做耐磨处理，长期调整高度也不会出现表面磨损锈蚀的问题。储球箱体的上盖可开启，方便快速补充羽毛球，同时闭合后可作为临时置物平台，放置训练者的水杯、备用球拍、毛巾等随身物品，无需额外配置置物架。整套结构的受力路径经过优化，整机重心集中在下部储球箱体区域，即使导杆升至最高位置，整体重心依然落在行走轮与箱体支撑脚构成的支撑面内部，不会出现前倾侧翻的问题，使用过程中无需额外压重固定。
