自行车前叉上部无螺纹碗组连接构件

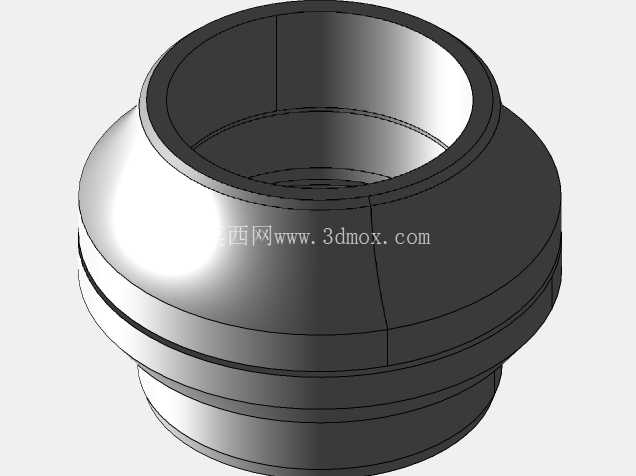

做自行车结构设计快十年，经手的碗组方案少说也有三四十套，这次做的1-1/8英寸规格上部无螺纹碗组，是针对通勤车、入门山地车压入式头管结构做的适配构件，核心解决传统有螺纹碗组安装扭矩难控制、长期使用出现碗组松动旷量的问题。先从实际应用场景说，这类无螺纹上部碗组，主要用在采用无纹前叉竖管的车型上，不管是城市通勤的淑女车、入门级硬尾山地车，还是现在流行的平把公路车，只要头管是标准1-1/8英寸压入规格，都能适配，日常骑行中承受车把转向带来的径向载荷，还有颠簸路面传递上来的轴向冲击，是连接车架头管与前叉竖管、保证转向顺滑的核心受力件。

从功能特性上看，这个构件和车架头管接触的外圆面做了精准的公差匹配，压入头管后不会出现松脱、转动的问题，和前叉上管接触的内孔尺寸也严格对标行业通用的1-1/8英寸竖管规格，保证前叉穿过之后，配合上部的压紧盖、把立锁紧结构，能把整个碗组的预紧力控制在合理区间，既不会因为预紧力过大导致转向卡滞，也不会因为预紧不足出现转向旷量。构件中间的凸缘结构是定位用的，压入车架头管的时候，凸缘端面刚好贴合头管上端面，控制压入深度，避免压装过深导致碗组轴承被挤压损坏，也能防止压装不到位出现的配合间隙。

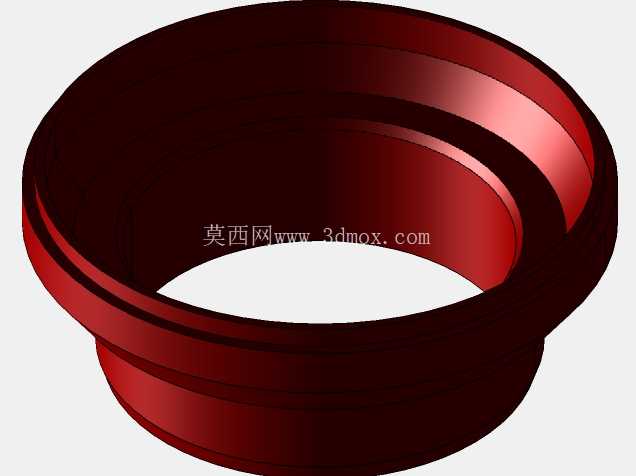

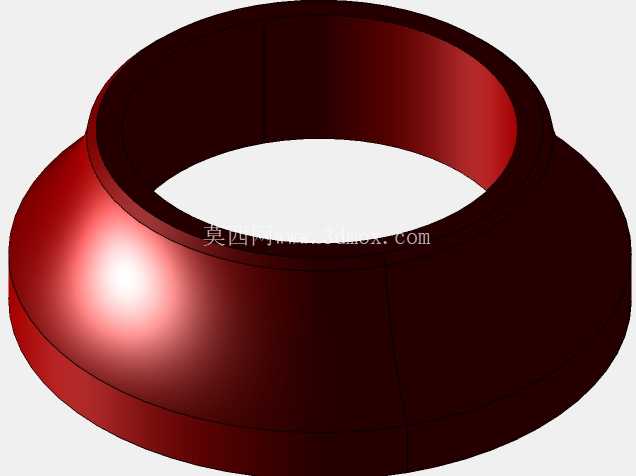

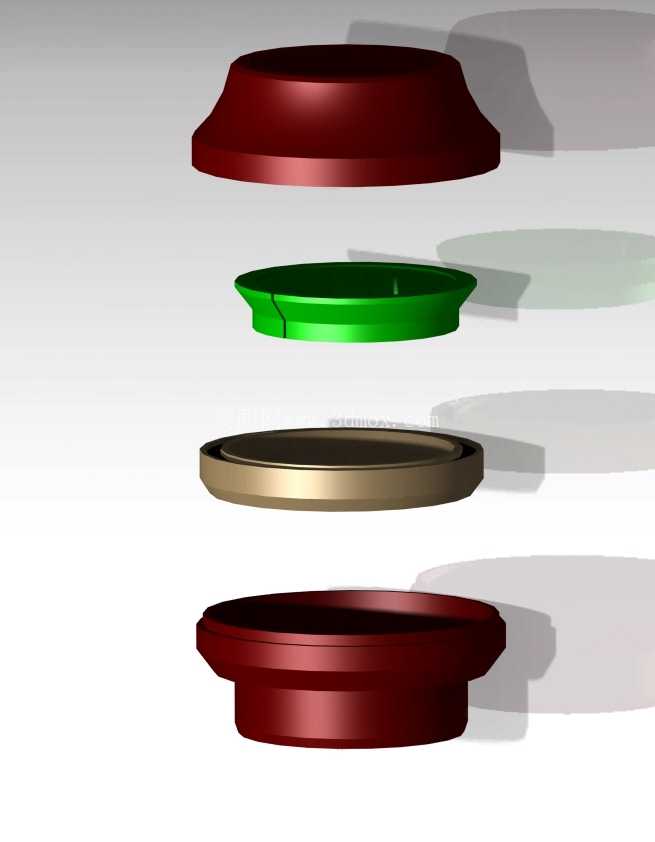

设计思路上，没有做多余的花哨结构，完全围绕实际装配和使用需求来。外形采用阶梯式的回转结构，下部是压入段，直径和车架头管的压入孔做过盈配合，过盈量控制在0.05-0.12mm之间，这个区间是我做了多次压装试验定下来的，过盈太小容易松，过盈太大压装的时候容易把铝合金头管撑裂，也会导致内部的轴承座变形，影响转向顺滑度。上部的收口结构是为了配合碗组的防尘盖、密封圈安装，日常骑行中阻挡泥水、灰尘进入轴承滚道，延长轴承的维护周期，毕竟普通用户骑车很少会主动拆解保养碗组，密封结构做得到位，能把碗组的实际使用寿命提升至少30%。

尺寸和安装边界这块，我特意核对了市面上主流品牌1-1/8英寸无螺纹碗组的安装尺寸，构件的总高度控制在12mm以内，压入段的高度是8mm，刚好适配大部分铝合金、钢制车架的头管壁厚，不会出现压入后下端突出头管过多、碰擦前叉肩盖的问题。外圆最大直径也就是凸缘的直径，比常规头管外径大2mm，压装后凸缘完全覆盖头管端面，不会出现边缘硌伤车架漆面的情况。内孔是直通孔设计，直径28.6mm，刚好适配标准1-1/8英寸（28.6mm）的前叉竖管，不管是钢制前叉还是铝合金前叉，穿过的时候都不会有卡滞，也不会因为间隙过大出现偏心的问题。

实际建模的时候，特意把各个过渡位置的圆角做了优化，压入段和凸缘连接的位置做了R0.5的圆角，避免压装的时候应力集中导致构件开裂，上部收口的位置做了R1的圆角，安装防尘盖的时候能顺畅导入，不会割伤橡胶密封圈。整个构件是回转体结构，加工的时候不管是采用铝合金冷镦成型还是工程塑料注塑，都能保证较高的尺寸一致性，适合批量生产，成本也能控制在合理区间，适配入门级车型的成本控制需求。

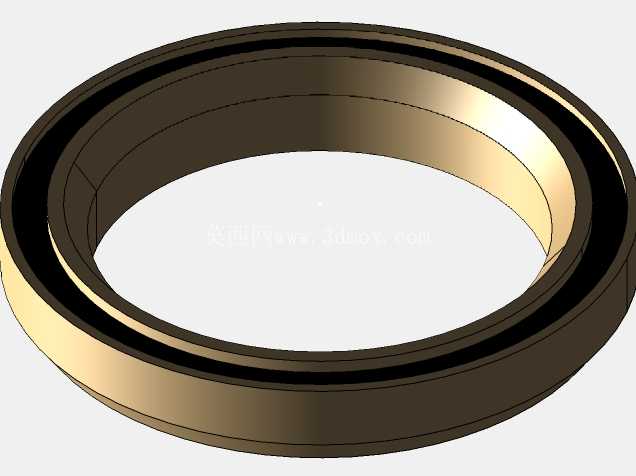

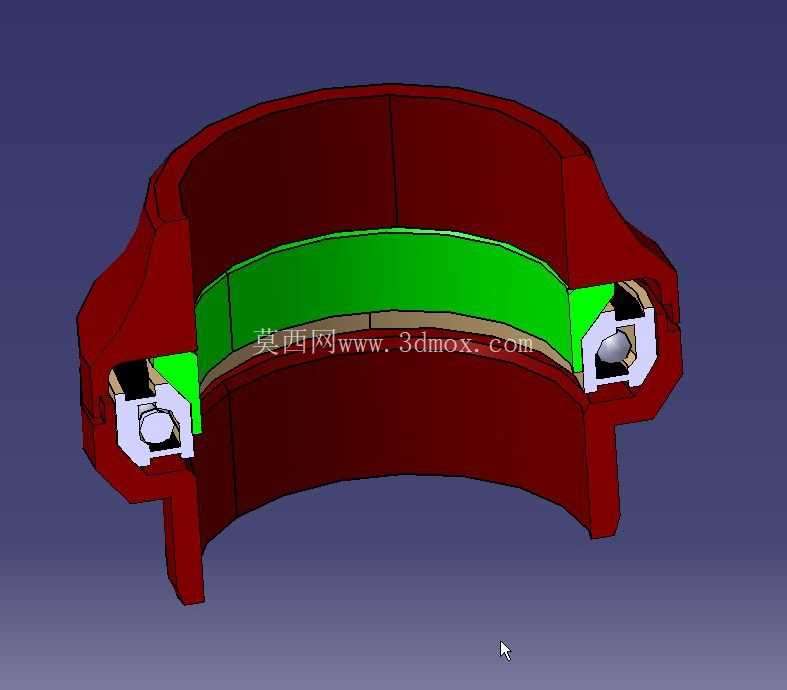

很多新手做碗组设计的时候容易忽略压装导向的问题，我在压入段的最下端做了15度的导向倒角，长度1mm，压装的时候不用刻意对准，稍微施力就能把构件导入头管的压入孔，降低生产线的装配难度，也能避免因为对准偏差导致压歪、撑裂头管的问题。和轴承配合的内端面做了平面度要求，平面度控制在0.02mm以内，保证轴承安装后是完全贴合的，不会出现轴承偏斜，导致转向的时候某一个角度卡滞，长期使用出现轴承滚道异常磨损的问题。

从实际使用的受力角度分析，骑行过程中刹车的时候，前叉会给碗组带来向前的冲击力，过颠簸路面的时候，车轮的跳动会给碗组带来向上的冲击，转向的时候车把的左右转动会给碗组带来径向的扭力，这个构件的壁厚设计是经过受力校核的，最薄的位置壁厚也有3mm，不管是采用6061铝合金材质还是POM工程塑料材质，都能承受日常骑行的各种载荷，不会出现断裂、变形的问题。之前做过同结构的样件，按照ISO自行车安全标准做过10万次转向疲劳测试、5000次冲击测试，都没有出现变形、开裂的情况，完全能满足日常使用的强度要求。
