标准比赛用球面拼接结构三维设计

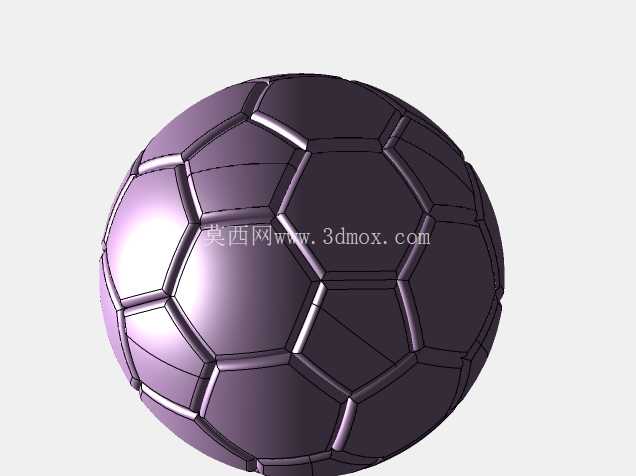

日常做运动器材类结构建模时，这类球面拼接构件的设计逻辑和常规回转体零件差异很大，不能直接用整球抽壳的思路处理，得先从球面分块的几何逻辑入手。常规比赛用球的球面分块遵循正多面体展开的拓扑规则，传统32块拼接结构是基于正二十面体的截角变形，把正二十面体的12个顶点截掉后，原本的20个正三角形面会变成正六边形，截出来的12个面是正五边形，刚好对应传统足球的12块五边形皮料、20块六边形皮料的拼接逻辑，建模时得先把球面的分块边界线投影到标准球面上，保证每一块拼接片的弧面曲率完全贴合基准球面，不会出现拼接后球面失圆的问题。

做这类球面构件建模时，首先要确定基准球面的直径参数，按照正式比赛用球的尺寸规范，基准球面直径取220mm，对应的球面周长控制在680-710mm区间内，这个尺寸边界是匹配人体脚型触球面积的核心参数，不能随意调整，否则会影响实际使用时的触球手感。每一块拼接片的边缘都要做缝合余量设计，相邻两块拼接片的搭接宽度控制在3-5mm，这个余量是给后续缝合或者热粘合工艺留的装配边界，建模时不能把拼接片的边缘直接做成齐平对接，否则实际生产时会出现缝合错位、球面鼓包的问题。

从应用场景来看，这类球面结构不只是用于体育用品生产，在很多工业球形构件设计里也能用到同款分块逻辑，比如大型球形储罐的分块焊接、球形装饰幕墙的板块拼接、儿童游乐设施的球形防护外壳设计，都可以参考这种球面分块的拓扑逻辑，把大尺寸的球面拆分成若干个平面近似或者单曲率的小板块，降低加工难度，同时保证最终成型的球面圆度误差控制在允许范围内。做这类分块设计时，要注意每一块拼接片的曲率变化率，五边形片和六边形片的边缘弧长要完全匹配，相邻两块片在拼接边界处的法向角度要一致，不然拼接的时候会出现缝隙或者板块翘曲。

建模过程中，球面分块的边界线绘制是核心难点，不能直接在平面上画好五边形六边形再投影到球面上，那样会导致边界线的弧长出现偏差，应该先在球面上建立拓扑网格点，把正二十面体的所有顶点投影到基准球面上，再通过截角计算得到五边形和六边形的顶点坐标，用空间样条曲线把同属一个拼接片的顶点连接起来，保证每一条边界线都是球面上的大圆弧线，这样相邻拼接片的边界才能完全重合。拼接片的厚度设计也要考虑实际使用场景，如果是用于运动足球，外层皮料厚度取1.5-2mm，内部衬层厚度叠加后总壁厚控制在4-5mm，保证球体的弹性和抗冲击性能；如果是用于工业球形外壳，壁厚要根据结构强度要求调整，同时在拼接片内侧设计加强筋结构，提升整体结构刚度。

实际做结构验证的时候，要把所有拼接片做虚拟装配检查，模拟每一块片沿着球面法向贴合的过程，检查相邻片之间有没有干涉、有没有缝隙，特别是五边形片和六边形片衔接的位置，这里是拼接误差最容易累积的地方，要逐边核对边界线的长度和曲率。另外还要考虑球体成型后的内部支撑结构，如果是充气式的运动用球，内部不需要额外支撑，只要保证拼接缝的密封性能即可；如果是硬质的工业球形构件，要在球体内部设计环形加强筋或者支撑辐条，保证球体在承受外部载荷的时候不会出现凹陷变形。

很多新手做这类球形建模的时候，容易犯的错误是直接用多边形平面拼接成近似球体，那样做出来的模型棱角明显，球面光滑度不够，正确的做法是每一块拼接片都要做球面贴合处理，让片体的所有点都落在基准球面上，同时在片体边缘做过渡圆角，避免拼接缝处出现尖锐棱边。另外，球面分块的数量也不是固定的，除了传统的32块结构，现在也有14块、8块甚至更少分块的球面设计，分块数量越少，对单块片体的成型精度要求越高，建模时的曲面光滑度控制难度也越大，但对应的拼接缝数量更少，球体的整体圆度更容易保证，空气阻力也更小，适合对空气动力学性能要求高的应用场景。

从安装边界的角度来说，如果是把这类球形构件作为设备部件使用，要在球体上预留安装接口，接口位置通常选在五边形拼接片的中心位置，因为五边形片的受力分布更均匀，在这个位置开孔或者安装连接座，对整体球面结构的强度影响最小，安装接口的凸台高度要控制在球面外轮廓以内，不能突出球面太多，避免影响球体的整体外观和使用性能。做接口设计的时候，要在接口周围做局部加厚处理，抵消开孔带来的结构强度损失，加厚区域的过渡要平缓，不能出现应力集中的直角结构。
