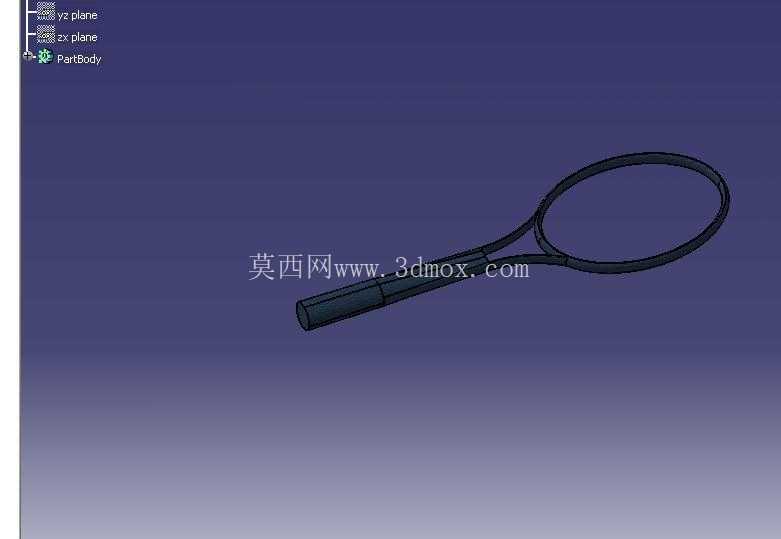

轻量化运动训练用网球拍结构三维设计

　　在日常业余网球训练、青少年网球入门教学场景中，球拍的握持手感、挥重平衡是影响使用者动作成型的核心要素，本次设计的网球拍结构，优先匹配入门级训练场景的使用需求，从结构受力、握持适配性两个维度完成整体构型搭建。拍框部分采用椭圆闭环构型，拍面区域预留均匀的线孔安装位，线孔沿拍框周向等距排布，保证穿线后拍面张力分布均匀，击球时的受力反馈能够沿拍框均匀传导至拍喉位置，避免局部应力集中导致的拍框形变超标。

　　拍喉作为连接拍框与拍杆的过渡结构，采用双支臂对称设计，两支臂从拍框下沿两侧向内收束汇聚至拍杆上端，该结构能够在保证整体连接强度的前提下，有效降低拍头部分的整体重量，优化整拍的重心分布，让挥拍过程中的转动惯量更适配入门使用者的发力习惯，减少手腕部位的额外受力负担。拍杆部分采用等截面直杆构型，表面做圆弧过渡处理，避免棱角结构带来的应力集中问题，拍杆长度经过适配调整，能够匹配多数成年人的挥拍动作半径，在正反手击球、发球动作过程中，拍杆的形变区间控制在合理范围内，既能够保留适度的击球反馈感，又不会因为刚度过高导致的击球震手问题。

　　握把部分采用圆柱构型，外径尺寸适配常规手型的握持需求，握把表面预留防滑包覆层的安装空间，包覆层安装后不会出现外径过大导致的握持不适，也不会因为外径过小导致握持时的打滑问题，握把末端做轻微的收窄凸缘设计，能够在挥拍过程中避免球拍从手中滑脱，提升使用过程中的安全性。从安装边界来看，整拍的整体长度控制在常规训练拍的尺寸区间内，拍框的最大宽度符合业余训练用拍的通用尺寸要求，整体外轮廓没有突出的尖锐结构，所有边角位置都做了圆角过渡处理，避免使用过程中剐蹭受伤。在结构受力校核层面，针对击球瞬间的冲击载荷，对拍框、拍喉、拍杆的连接位置做了加强处理，各部件的连接过渡位置都采用大圆角平滑过渡，减少应力集中点，保证常规击球力度下结构不会出现塑性形变。

　　拍框的截面采用类椭圆的空心构型，在保证结构刚度的前提下尽可能降低整体重量，让整拍的挥重控制在适合入门使用者的区间，长时间训练也不会出现手臂过度疲劳的问题。握把与拍杆的连接位置采用同轴装配设计，装配后两者的同轴度误差控制在极小范围内，避免挥拍过程中出现重心偏移导致的动作变形。针对穿线结构的设计，线孔的孔径尺寸适配常规网球线的穿线需求，线孔位置做了圆滑倒角处理，穿线过程中不会磨损球线表面，延长球线的使用寿命，同时线孔的排布密度经过优化，能够让穿线后的拍面甜区范围更适合入门使用者，提升击球的容错率。拍喉位置的双支臂结构在受力时能够产生适度的弹性形变，吸收部分击球冲击，进一步降低传递到握把位置的震动，减少运动损伤的概率。整体结构没有多余的装饰性凸起，所有外表面都保持平滑过渡，既方便后续的表面喷涂处理，也能够减少挥拍过程中的空气阻力，提升挥拍的流畅度。
