西洋弦乐小提琴结构三维数模设计

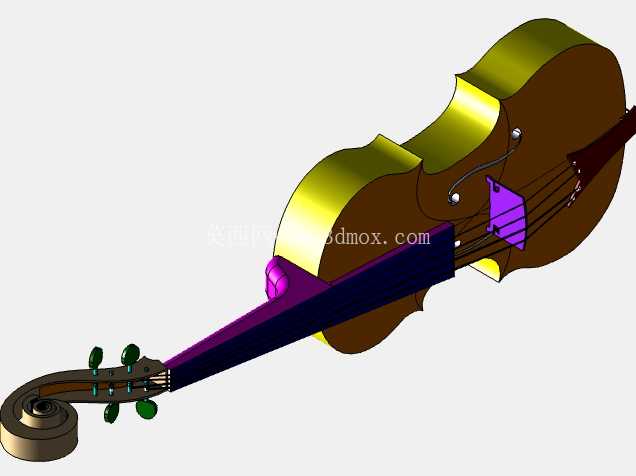

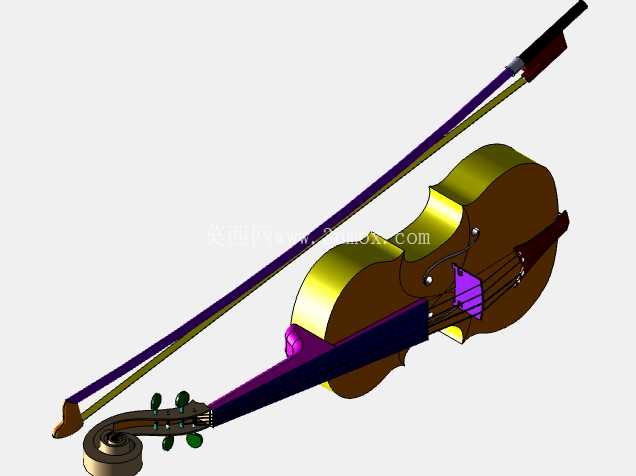

　　在乐器制造与文创产品开发领域，小提琴作为经典西洋拉弦乐器，其三维结构建模是产品迭代、工艺优化、教学演示环节的核心基础载体。不同于常规工业设备以功能实现为核心的设计逻辑，小提琴的结构设计需要同时兼顾声学传导特性、人体工学握持体验、外观美学比例三重核心要求，建模过程中需要对每一处曲面曲率、部件衔接位置做精细化的参数控制。从实际应用场景来看，这类高精度的小提琴三维数模，既可以供乐器生产厂家做数控加工的编程参考，直接对接CNC雕刻设备完成琴身毛坯的成型加工，减少传统手工放样的误差累积；也可以用于乐器教学领域的结构拆解演示，帮助初学者快速理解琴身共鸣箱、指板、琴码、弦轴、拉弦板等部件的装配关系与声学传导路径；还能为文创衍生产品开发提供基础数模，比如制作微缩乐器摆件、乐器主题文创周边时，直接提取曲面数据做比例缩放，无需重新逆向测绘。

　　从结构功能特性来看，小提琴的共鸣箱是决定发声品质的核心部件，建模时需要严格遵循传统制琴的弧度参数，面板与背板的拱形曲率直接影响木材振动的传导效率，f孔的开孔位置、轮廓形状不仅是外观标识，更直接决定了共鸣箱内空气振动的耦合频率，建模过程中需要保证f孔边缘的曲面顺滑无折角，避免实际加工时出现应力集中导致木材开裂。指板部分的设计需要匹配演奏时的手型姿态，指板表面的弧度、长度方向的厚度渐变，都要符合按弦时的手指接触角度，减少演奏时的手部疲劳，指板与琴颈的衔接位置需要做精准的配合面设计，保证装配后无台阶错位，避免影响换弦时的手感。

　　琴码作为琴弦振动传递到共鸣箱的核心传导部件，其厚度、脚面与面板的贴合弧度、弦槽的位置深度都有严格的参数要求，建模时需要保证琴码两个支脚的曲面与面板拱形完全贴合，才能保证振动传导的效率，避免出现能量损耗影响音色。弦轴部分的设计需要兼顾调弦时的转动阻尼与锁紧能力，弦轴与轴孔的配合锥度需要控制在合理区间，既保证转动顺畅不卡滞，又能在调弦完成后依靠锥面摩擦力保持固定，不会出现跑弦的问题。拉弦板与腮托的设计则需要兼顾使用体验与重量平衡，拉弦板的重量会直接影响琴弦的有效振动长度与整体配重，腮托的曲面需要贴合人体下颌与锁骨的接触轮廓，减少长时间演奏时的局部压迫感。从设计思路层面，这款小提琴的建模采用了自顶向下的参数化设计逻辑，先搭建整体的比例骨架，确定琴身总长度、共鸣箱上下宽度、琴颈长度等核心基准尺寸，再基于基准面逐步绘制各个部件的轮廓草图，通过曲面放样、边界混合等操作构建连续顺滑的外表面，所有部件的装配位置都通过全局基准做关联约束，修改核心参数时可以同步更新所有关联部件的尺寸，方便后续做不同尺寸规格的衍生设计，比如适配儿童使用的小尺寸小提琴，只需要调整整体比例参数即可快速生成对应数模，无需重新绘制每个部件。从安装边界与尺寸配合来看，建模时预留了所有部件的装配公差带，比如琴颈与琴身的插接位置、指板与琴颈的粘合面、琴码的安装定位槽，都按照实际木材加工的公差范围做了配合间隙设计，避免实际生产装配时出现过盈量过大无法装配、或者间隙过大导致粘合不牢的问题。琴弦的安装位置做了精准的定位约束，四根弦的间距、距离指板的高度都符合标准演奏要求，保证按弦时的手感一致性，尾柱的安装位置做了同轴度约束，保证安装后拉弦板的受力方向与琴身中心线重合，避免长期受力不均导致琴身变形。

　　不同于工业传动类设备的建模逻辑，小提琴的建模没有标准化的统一参数，很多曲面细节需要结合传统制琴的经验做微调，比如面板不同位置的厚度渐变，是为了匹配不同音区的振动响应，建模时需要在曲面内部做厚度参数的梯度设置，还原实木小提琴的振动特性，而不是做成等厚度的壳体结构。这类三维数模的应用，能够帮助传统制琴行业把老师傅的手工经验转化为可量化的数字参数，减少对制琴师个人经验的依赖，提升批量生产时的产品一致性，同时也能为新型材料的应用提供仿真基础，比如用碳纤维、复合材料制作小提琴时，可以基于数模做有限元声学仿真，提前预判不同材料、不同厚度结构下的发声特性，减少实物打样的迭代次数，降低新产品的开发成本。
