曲面结构网球拍三维数模设计

在体育器材的结构设计领域，网球拍的曲面构建一直是曲面建模练习与产品结构验证的典型载体，本次呈现的曲面结构网球拍数模，完整还原了职业级网球拍的核心结构特征，可作为曲面建模教学参考、体育用品结构设计验证的基础数模使用。从实际应用场景来看，这类全曲面构建的网球拍数模，既可以用于高校机械设计专业的曲面建模教学案例，帮助学习者掌握G2连续曲面的构建逻辑，也可以作为体育用品生产企业前期结构验证的基础框架，在数模阶段完成拍框受力分布、握把握持舒适度的初步校验，减少后续实物打样的迭代次数。

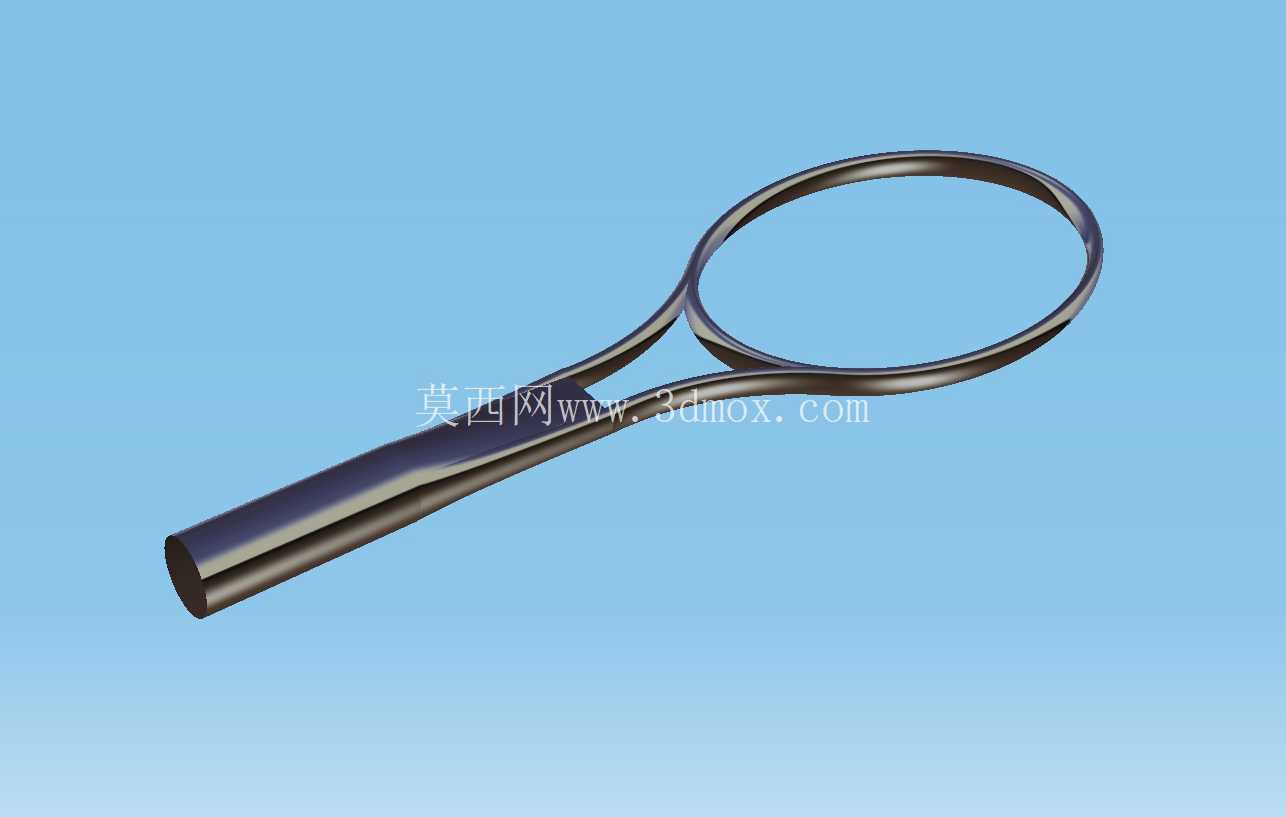

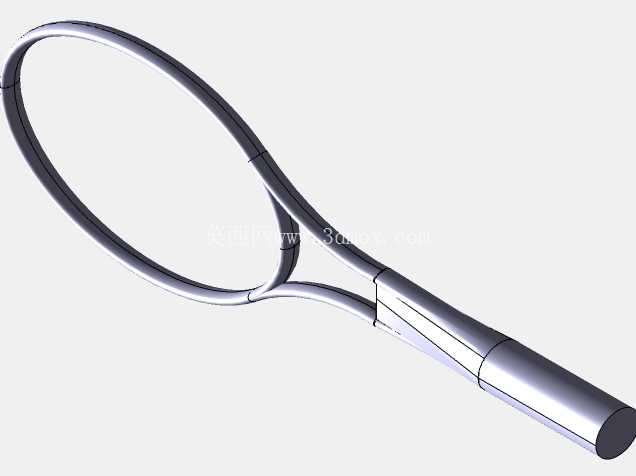

从产品功能特性来看，该数模完整覆盖了网球拍的两个核心功能段：椭圆形拍框与直柄式握把的过渡衔接区域，是整个设计的核心难点，实际建模过程中需要兼顾曲面顺滑度与结构强度的平衡——拍框部分采用等截面椭圆环曲面构建，截面长轴沿拍框环形切线方向渐变，在拍框与握把的连接三角区，曲面做了渐进式加厚处理，对应实物产品中该区域需要承受击球时的交变冲击力，避免应力集中导致的拍框断裂问题。握把部分采用八边形截面沿直线路径扫掠构建，截面尺寸完全贴合成年使用者的握持习惯，八边形的棱边做了R2的圆角过渡，对应实际产品中握把缠胶后的贴合触感，不会出现硌手的问题。

设计思路上，整个数模采用全参数化曲面构建逻辑，没有使用实体拉伸拼接的方式，所有曲面均通过样条曲线构建控制线后放样生成，拍框的椭圆轮廓控制线设置了4个曲率控制点，分别对应拍头顶部、两侧肩部、与握把衔接的喉部，每个控制点的曲率权重都可以单独调整，方便后续根据不同的产品定位修改拍框的甜区大小——比如面向业余爱好者的款式可以加大拍头椭圆的长轴尺寸，扩大甜区范围降低击球难度，面向职业选手的款式可以收窄拍框宽度，提升挥拍的灵活性与击球的精准度。握把与拍框的衔接区域采用三面倒圆角的曲面过渡，三个曲面的交线完全收敛于喉部的中心点，避免出现曲面褶皱或者收敛奇点，保证后续导入工程图模块时可以直接生成符合加工要求的轮廓线。

从外形尺寸与安装边界来看，该数模的整体长度参照成人标准网球拍的尺寸设定，总长度控制在685mm的常规赛事允许范围内，拍框的外轮廓最大宽度为260mm，握把段的长度为200mm，截面最大外接圆直径为32mm，完全符合主流网球拍的尺寸规范。在结构边界上，拍框的环形曲面预留了1.5mm的均匀壁厚空间，对应实际生产中碳纤维铺层的厚度要求，不需要后续额外做抽壳处理就可以直接导入CAE模块做受力仿真；握把段的尾部做了5mm直径的沉孔结构，对应实物产品中握把尾盖的安装位，沉孔深度为8mm，与尾盖的卡扣结构尺寸完全匹配，不需要二次修改就可以直接用于后续的结构装配。

在实际建模过程中，这类全曲面的体育器材模型最容易出现的问题是曲面连续性不足，尤其是拍框与握把衔接的三角区，很容易出现曲面扭曲或者曲率突变的问题，本次数模在构建时特意在三角区增加了三条辅助控制线，将原本需要大跨度放样的曲面拆分为三个独立的G2连续曲面拼接，既保证了外观的顺滑度，也让后续的结构修改更加灵活——如果需要调整拍框的甜区位置，只需要移动对应位置的控制点，不需要重新构建整个曲面网络。另外，整个数模的所有曲面都做了缝合处理，没有出现破面或者重叠面的问题，导入不同的三维软件时都可以直接生成实体，不需要做几何修复，对于需要跨软件做渲染或者仿真的使用者来说，可以省去大量的模型修复时间。

从工程应用的角度来说，这类曲面结构的数模除了用于网球拍本身的产品设计，还可以作为曲面建模的练习案例，帮助初学者理解扫掠、放样、曲面缝合、曲率连续等核心建模命令的使用逻辑，相比于规则的机械零件，网球拍的曲面变化更加丰富，同时又有明确的尺寸规范与功能要求，不会出现纯艺术曲面建模那种无约束的自由构建问题，非常适合作为机械设计从业者从实体建模转向曲面建模的过渡练习案例。在做结构验证时，只需要给数模赋予对应材料的属性参数，就可以模拟击球时拍框的形变情况，调整不同区域的壁厚分布，找到重量与强度的最优平衡点，这也是现在体育器材设计中数字化验证的核心环节，相比于传统的实物打样测试，基于数模的仿真验证可以将产品迭代周期缩短60%以上，同时大幅降低打样成本。
