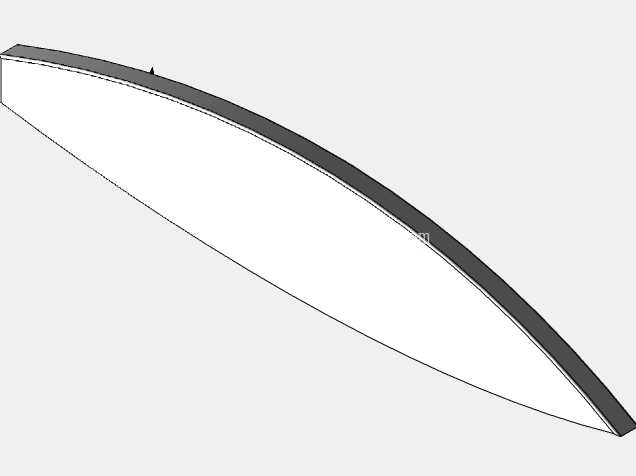

冲浪板曲面结构三维数模设计方案

本次完成的冲浪板三维结构设计，核心围绕水上运动场景的实际使用需求展开，在建模阶段优先梳理了板体在不同浪况下的受力逻辑，先从板体的水动力截面轮廓入手搭建基础线架，而非直接堆砌曲面特征。日常近海冲浪场景中，板体需要同时兼顾起滑阶段的浮力支撑、滑行阶段的方向稳定性以及做动作时的反馈灵敏度，这几个需求本身存在一定的设计矛盾，比如过大的板面宽度虽然能提升起滑效率，但会大幅增加转向时的水阻，降低动作响应速度，因此在轮廓线搭建阶段，就反复调整了板头、板中、板尾三个区段的宽度渐变比例，板头区域做了适度的上翘弧度处理，用来应对碎浪区域的颠簸冲击，避免板头直接扎入浪中造成使用者失稳，板中区域保持相对平缓的底面弧度，保证滑行过程中板面和水面的接触面积处于合理区间，既不会因为接触面积过大增加摩擦阻力，也不会因为接触面积过小导致支撑力不足出现板面侧翻。

从结构设计思路来看，整个板体的曲面采用连续G2曲率过渡处理，没有出现生硬的棱边转折，这一点是为了减少水流在板体表面形成紊流的概率，让水流可以顺着板面弧度顺畅从板尾导出，降低滑行过程中的阻力波动。板体的边缘做了渐变式的厚度收窄处理，从板中位置的最大厚度向板头、板尾以及两侧边缘逐步减薄，这种处理一方面可以降低板体整体重量，另一方面边缘的薄型结构在切浪动作中可以更顺畅地切入浪壁，减少板体受到的侧向冲击力。在建模过程中，特意校核了板体的重心分布区间，将主要的承重区域设置在板体纵向中心偏后位置，匹配使用者站立时的重心位置，避免出现头重脚轻或者尾部下沉过多的问题。

关于安装边界与尺寸适配，该板体模型预留了标准的防滑垫安装贴合面，板面的上表面曲率经过专门调整，保证防滑垫粘贴时不会出现局部悬空、贴合不牢的问题，板尾区域预留了尾鳍安装的平面基准，三个尾鳍安装位的相对位置、安装平面的平面度都做了公差约束，能够适配市面上主流的通用尾鳍配件，不需要后期额外做打磨修整。板体的整体长度控制在常规休闲冲浪板的适配区间，宽度维度兼顾了不同体重使用者的承重需求，厚度参数在保证结构强度的前提下做了轻量化优化，内部的加强筋布局完全贴合板体的曲面走向，没有出现加强筋和外板曲面偏移的问题，能够在板体受到波浪冲击时将外力均匀分散到整个板体结构上，避免局部应力集中造成板体断裂。

从实际使用的功能特性来看，该曲面结构不仅适用于常规的休闲冲浪场景，也能适配基础的技巧动作练习，板尾的弧度设计可以在做转向动作时提供足够的支撑反馈，让使用者可以清晰感知到板体和水面的接触状态，板头的上翘角度经过多轮调整，既不会因为上翘过高增加风阻，也不会因为上翘不足导致穿浪性能下降。建模过程中所有的曲面都做了加厚处理的可行性校验，不存在无法加厚的碎面、曲率突变区域，后续不管是做模具开模生产，还是做3D打印样件验证，都可以直接基于该数模进行后续工艺处理，不需要再做大规模的曲面修复。板体的侧边轮廓做了圆弧过渡处理，避免使用过程中尖锐边缘磕碰造成使用者受伤，同时也能减少板体和其他物体碰撞时出现边角崩裂的概率，提升整体的结构耐用性。
