轴流散热风轮结构设计方案

项目分类:通用机械零部件 发布时间:2026-02-06 ID:1132398
  • 轴流散热风轮结构设计方案
  • 轴流散热风轮结构设计方案

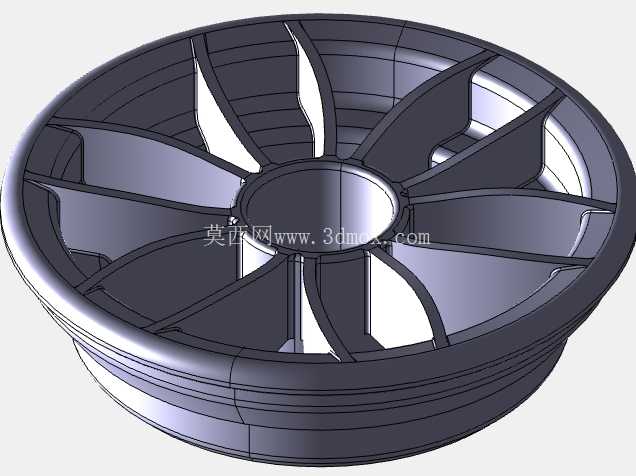

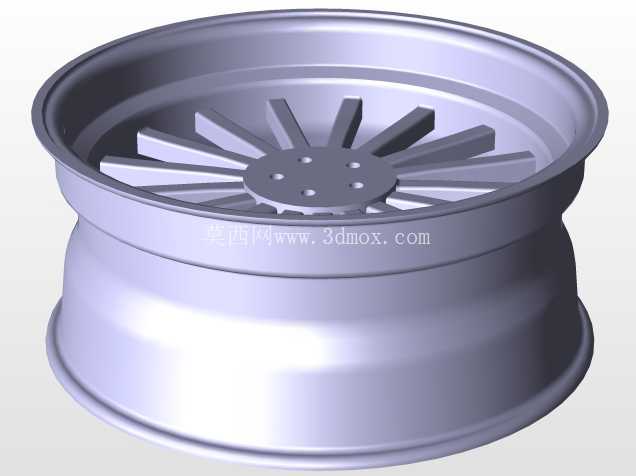

  这款轴流风轮的结构设计,核心围绕密闭空间强制对流换热的实际工况展开,日常在通讯基站机柜、工业电控柜、小型通风设备、车载散热单元里都能见到同结构部件的身影,核心作用是驱动空气沿轴向定向流动,带走发热元件表面累积的热量,避免设备因温升过高出现性能衰减、元器件寿命缩短的问题。从结构细节来看,风轮整体采用一体化轮缘加中心轮毂的布局,七片后掠式叶片沿轮毂周向均匀分布,叶片型线并非简单的平面直板,而是沿叶根到叶梢方向做了连续的扭角变化,这种设计是为了匹配不同半径处的线速度差异,让空气在整个叶道内的流动更均匀,减少叶尖涡流、叶根气流分离带来的流动损失,在相同转速下能获得更高的风量输出,同时降低气动噪声,避免设备运行时出现尖锐的风切声。

  中心轮毂位置做了内凹的轴孔安装位,预留了与电机输出轴配合的装配空间,轮毂外壁与叶片根部做了大圆角过渡,避免长期高速旋转时根部出现应力集中,降低疲劳断裂的风险;外侧的环形轮缘将所有叶片的叶梢连接为一个整体,一方面可以约束叶梢的气流泄露,提升风轮的做功效率,另一方面能提升整个叶轮的结构刚性,减少高速旋转时的叶片形变,让动平衡表现更稳定,降低运行时的振动幅度。设计过程中首先要匹配安装边界的尺寸约束,轮缘的外径尺寸需要适配安装风道的内径,预留0.5-1mm的装配间隙,既不能间隙过大导致叶梢回流损失风量,也不能间隙过小导致运行时轮缘与风道壁面刮擦;轮毂的内孔尺寸需要匹配常用的小型驱动电机轴径,同时预留键槽或者顶丝固定的位置,保证风轮与电机轴的连接可靠,不会出现高速旋转时打滑、松脱的问题。

  叶片的厚度从叶根到叶梢做渐变减薄处理,叶根位置厚度更大,承担叶片旋转时的全部离心力载荷,叶梢位置厚度适当减薄,降低叶片自身的转动惯量,减少电机启动时的负载冲击。在实际选型匹配时,这类风轮的安装需要注意轴向的预留空间,轮缘后侧的进风侧需要预留至少三分之一轮径的进风空间,不能紧贴遮挡物,否则会导致进风不畅,风量大幅衰减;出风侧需要对应散热翅片或者发热元件的位置,让驱动的气流直接冲刷发热表面,提升换热效率。结构建模时需要重点关注叶片型面的光顺性,不能出现局部的凹凸、折角,否则会打乱气流的流动轨迹,产生额外的气动噪声和流动损失;轮缘与叶片的连接位置需要做顺滑的圆角过渡,避免应力集中的同时,也能减少局部的涡流产生。

  另外这类风轮通常采用注塑工艺加工,建模时需要预留合理的脱模斜度,叶片表面的拔模方向需要统一,避免出现倒扣结构导致无法顺利脱模,壁厚设计要尽量均匀,避免注塑成型时出现缩痕、翘曲的问题,保证成型后的风轮动平衡精度达标,不需要额外做过多的去重校正。在实际应用场景中,这类风轮的转速通常在每分钟几百转到几千转区间,设计时需要校核叶片的离心力强度,保证在最高工作转速下,叶片的最大应力低于材料的许用应力,同时要做模态分析,避开工作转速对应的共振频率,避免运行时出现共振导致结构损坏。
