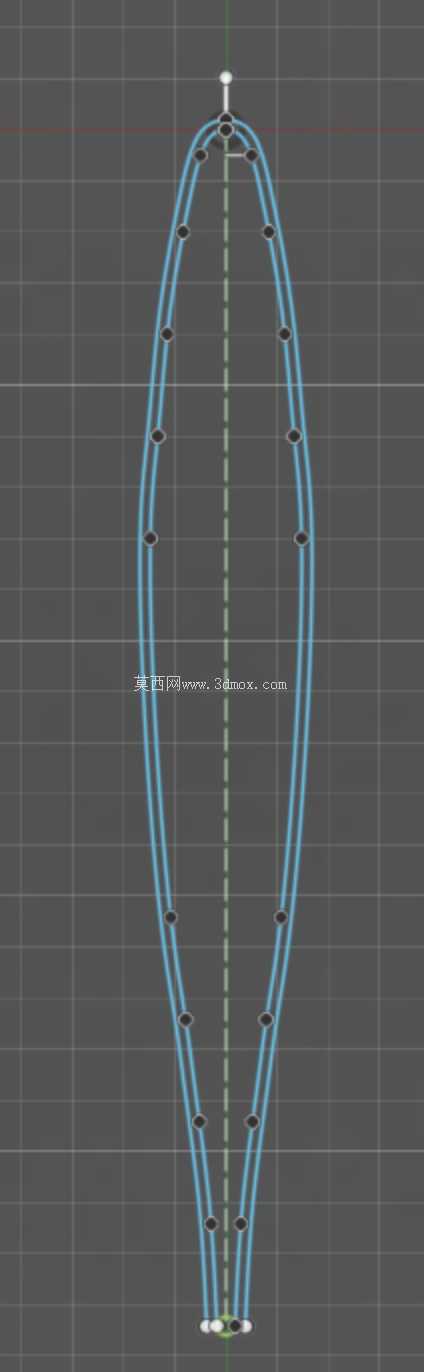

升降机箔桅杆升力翼横截面轮廓结构

　　从结构逻辑上看，轮廓沿纵向中心轴线完全对称，前缘做了小半径的圆弧收窄处理，能在桅杆随升降臂做上下往复运动时，有效破开迎面气流，降低垂直运行过程中的风阻系数，减少驱动单元的额外负载；中段轮廓平滑向外延展至最大宽度位置，这个区域是桅杆安装夹块、固定驱动齿条、布设随行线缆的核心承载区，足够的截面宽度能给安装紧固件预留充足的排布空间，避免出现螺栓孔距过近导致的局部结构应力集中问题；后缘采用渐进式收窄的流线型过渡，不会在截面尾部形成明显的气流涡旋，能大幅降低侧风环境下桅杆产生的涡激振动幅度，提升高空作业时的整机稳定性。在户外高空作业、小型物料垂直输送场景里，升降机箔桅杆的截面性能直接决定整套升降机构的风阻表现、侧向抗形变能力与运行稳定性，不少现场调试时出现的桅杆高速升降抖动、侧风工况下偏摆量超差问题，追根溯源都和初始截面轮廓的升阻特性设计不合理有关。这个横截面轮廓的建模，完全围绕升降机箔桅杆的实际受力工况展开，没有做多余的装饰性曲面处理，所有曲线控制点的排布都对应实际受力的分布规律。

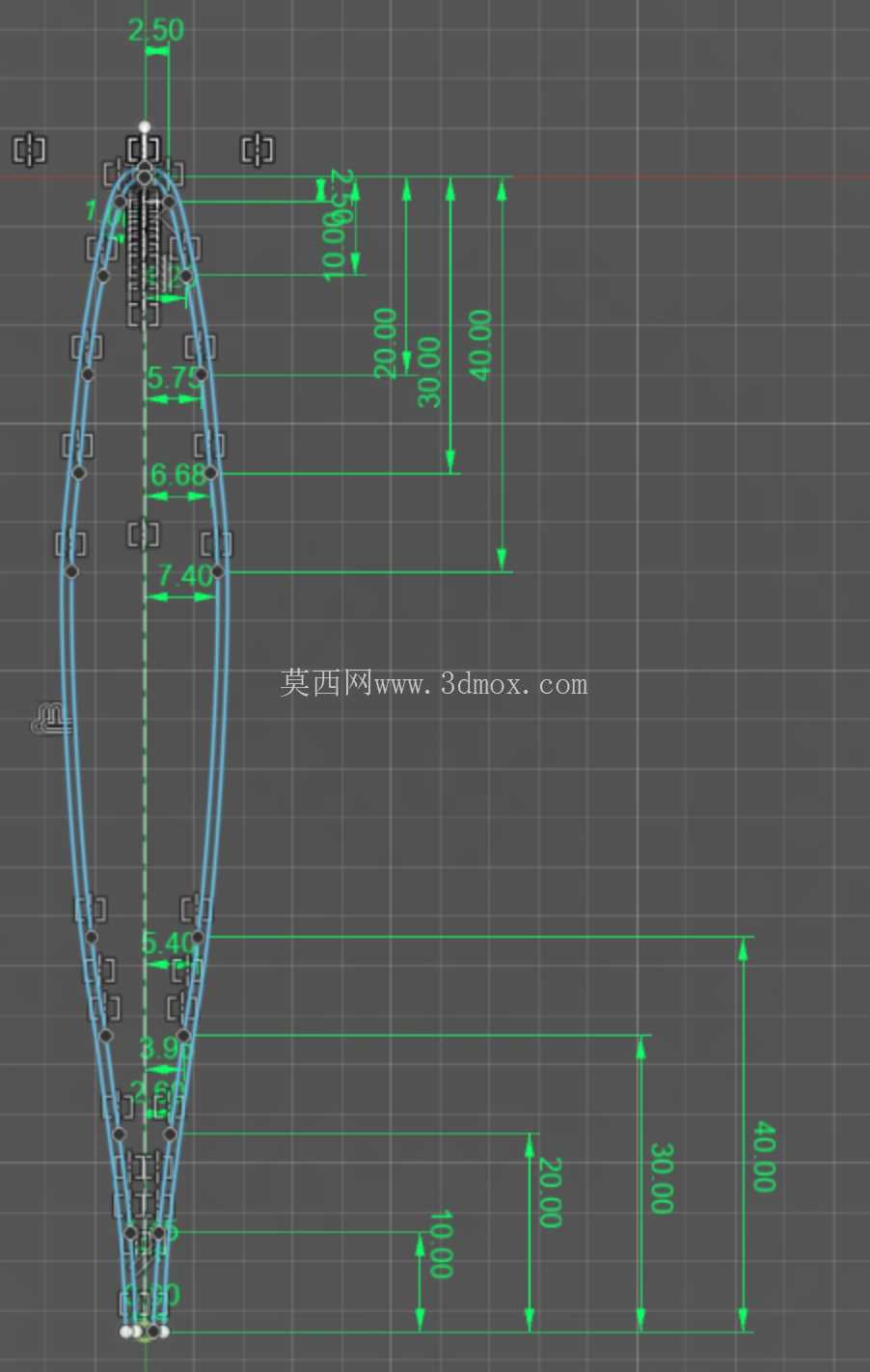

　　做这个轮廓建模的时候，没有直接套用通用的对称翼型曲线，而是结合升降机桅杆的实际安装边界做了针对性调整：常规航空翼型的最大厚度位置通常在距前缘30%弦长位置，而这个轮廓把最大宽度位置调整到了距前缘40%弦长的位置，就是为了给侧面安装的导向滑块预留足够的贴合面宽度，保证滑块和桅杆侧面的接触面积足够，降低长期往复运行后的局部磨损量。轮廓两侧的曲线曲率做了连续平滑处理，没有出现曲率突变的折角，一方面是方便后续做铝型材挤出模具的加工，避免挤出成型时出现应力开裂的问题，另一方面也能让桅杆表面的阳极氧化层附着更均匀，提升户外使用场景下的耐腐蚀性能。

　　从安装适配的角度看，这个截面的内部空腔预留了足够的走线空间，可以容纳升降机的限位开关线缆、动力供电线缆，不需要在桅杆外部额外布设拖链，能进一步缩小整套升降机构的横向占用尺寸，适配更多安装空间受限的作业场景。截面的前缘顶点和后缘收窄点都在同一条中心轴线上，能保证多节桅杆套接时的同轴度，避免节与节之间出现卡滞、磨损不均的问题；两侧对称的轮廓曲面，也能让左右两侧的导向轮受力均匀，不会出现单侧轮压过大导致的导向轮提前失效问题。在实际工程应用里，这个截面轮廓可以直接导入到参数化建模软件中，沿桅杆长度方向做扫掠生成实体，再根据不同的升降高度要求调整壁厚、增加内部加强筋的排布，不需要再重新调整外轮廓曲线，能大幅缩短桅杆结构的设计迭代周期。

　　针对需要在桅杆侧面安装电机安装夹、传感器支架的场景，这个轮廓的平直段区域可以直接作为安装基准面，不需要额外做铣平加工，能减少后续机加工的工序量，降低零部件的加工成本。和传统的矩形截面桅杆相比，这种流线型升力翼截面的风阻系数能降低40%以上，在六级侧风工况下的偏摆量能控制在千分之二以内，完全满足户外高空作业设备的稳定性要求；和圆形截面桅杆相比，这个截面的抗扭刚度提升了30%左右，不会因为侧面挂载设备出现桅杆扭转的问题，能保证升降平台的水平度始终符合安全规范要求。建模时所有的曲线控制点都做了参数化关联，后续如果需要调整截面的最大宽度、弦长尺寸，只需要修改对应的参数就能快速生成新的轮廓，不需要重新绘制曲线，能适配不同载重等级、不同升降高度的升降机产品开发需求。
