适配RetraxT型槽的皮卡货箱支架组件

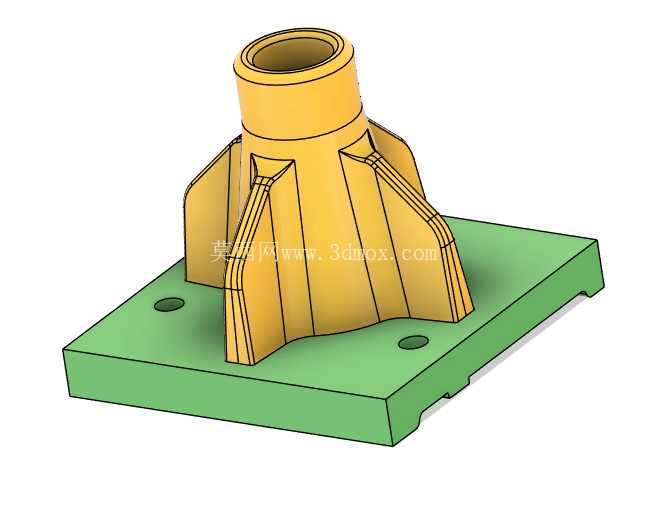

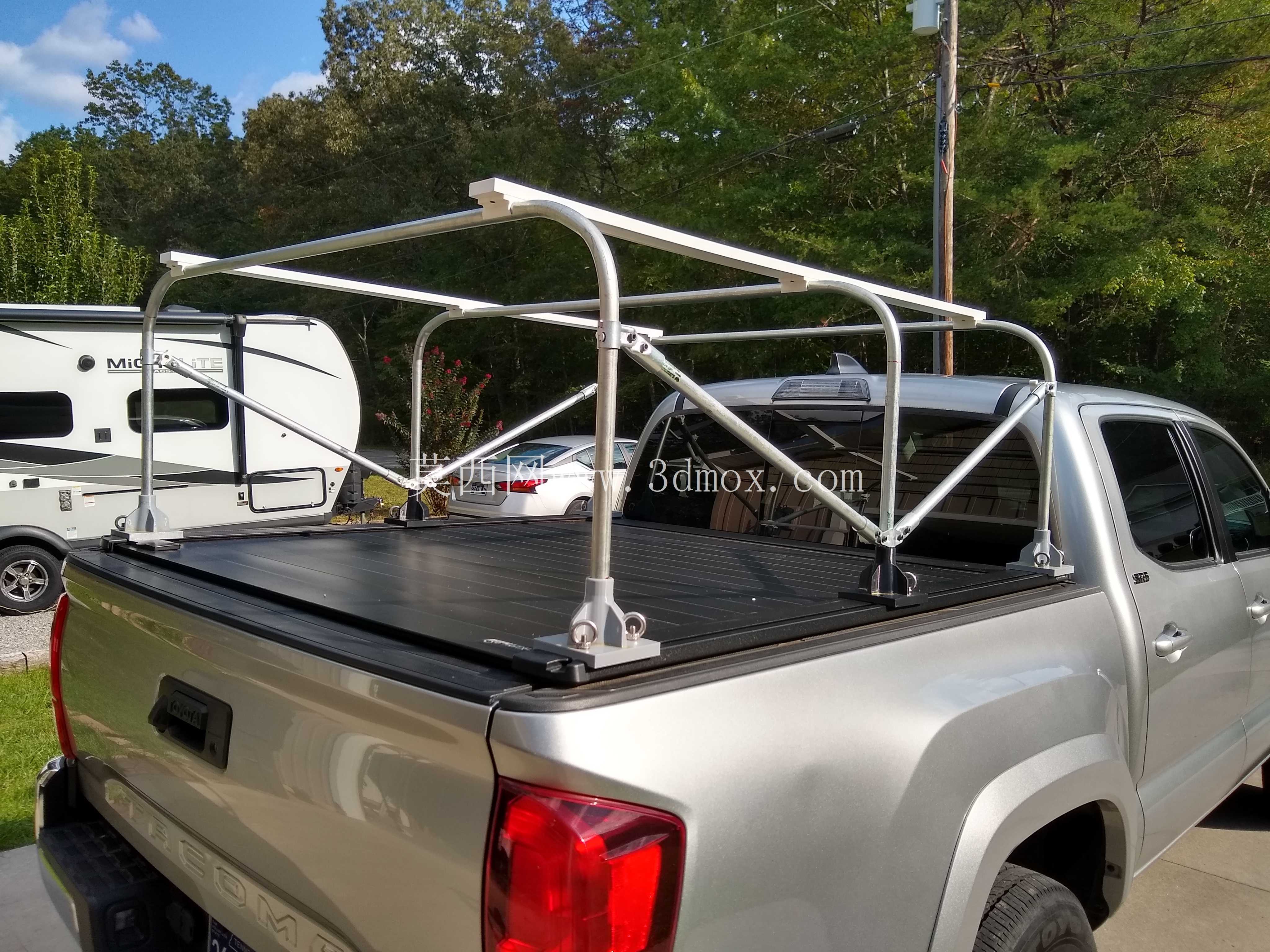

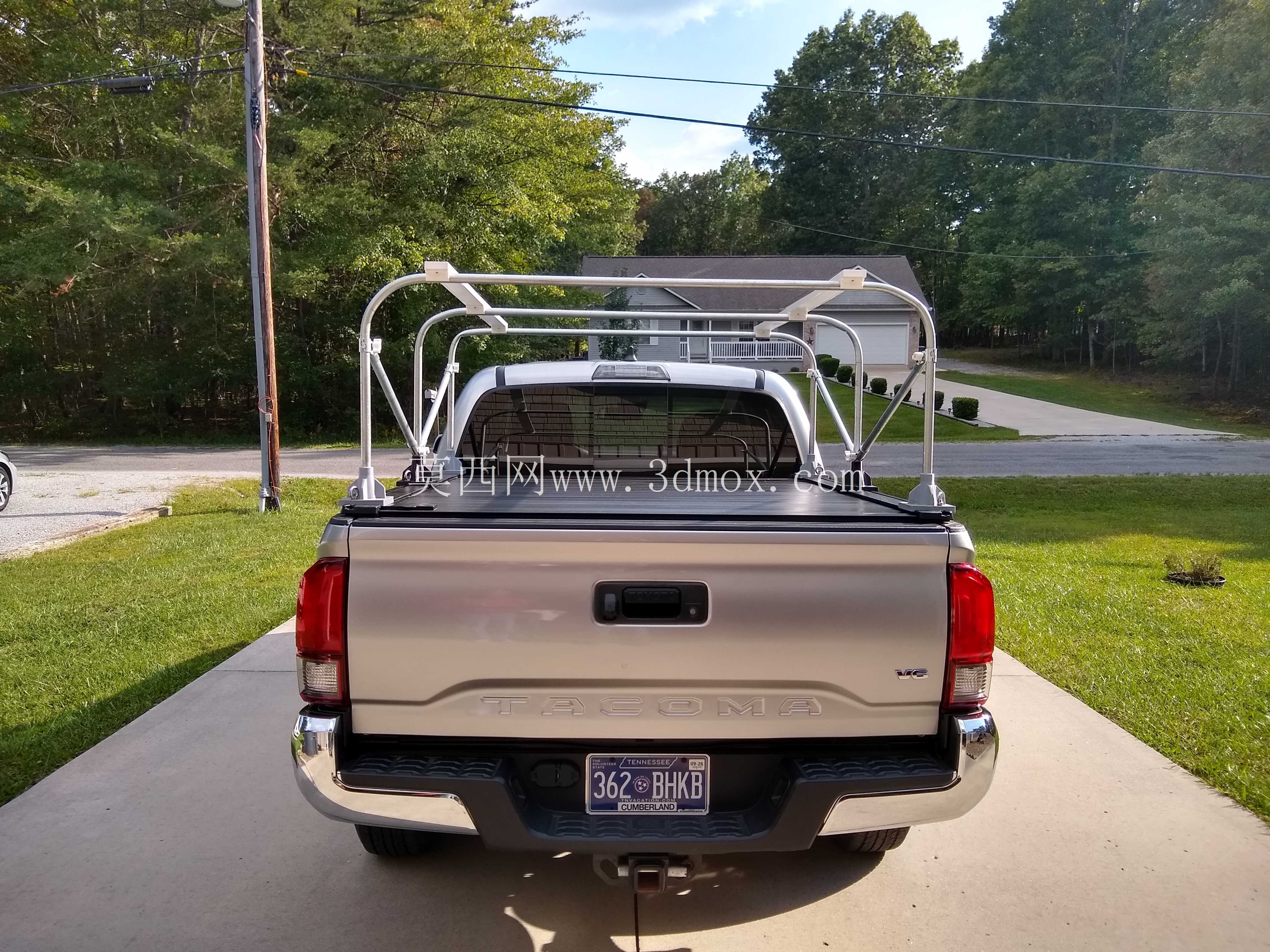

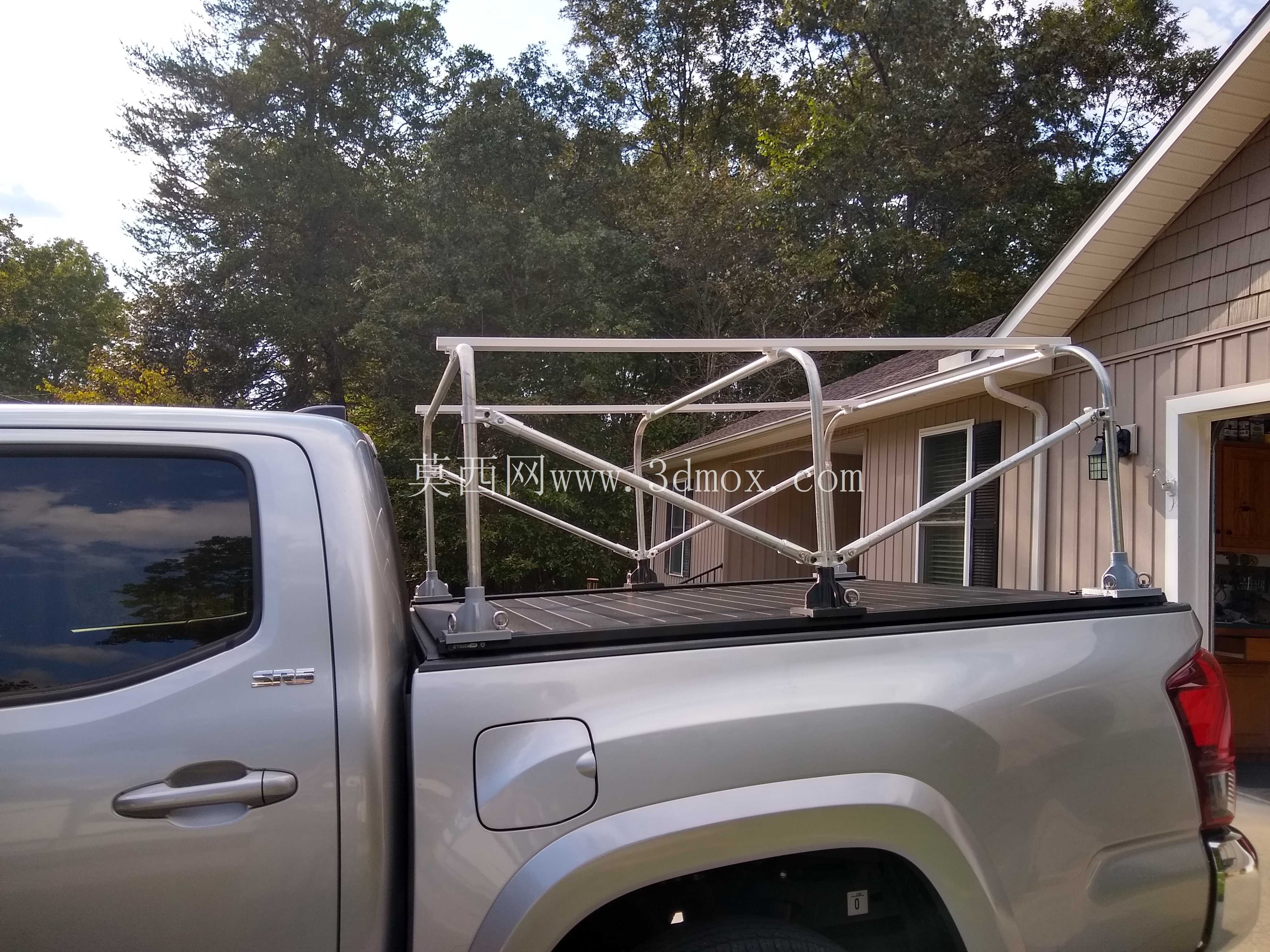

　　该支架组件主要面向皮卡后货箱加装拓展场景，适配丰田Tacoma等搭载Retrax卷帘式货箱盖的车型，核心作用是在货箱上方构建稳定的承载支点，满足户外出行时皮划艇、轻型露营装备等物件的搭载需求，解决原厂货箱盖无专用承载点位、加装支架易破坏盖体结构的痛点。整套组件采用分体式结构设计，分为带安装法兰的锥形支撑主体、底部T型槽适配底座、顶部管夹连接位三个核心部分，所有零件均采用增材制造工艺加工，选用ABS材料打印时设置40%填充率、1.5mm壁厚即可满足常规承载需求，若需提升承重能力可将壁厚提升至2mm、填充率调整至50%以上，适配0.8mm孔径喷嘴的常规桌面级3D打印设备即可完成制作，无需复杂的后处理工序。

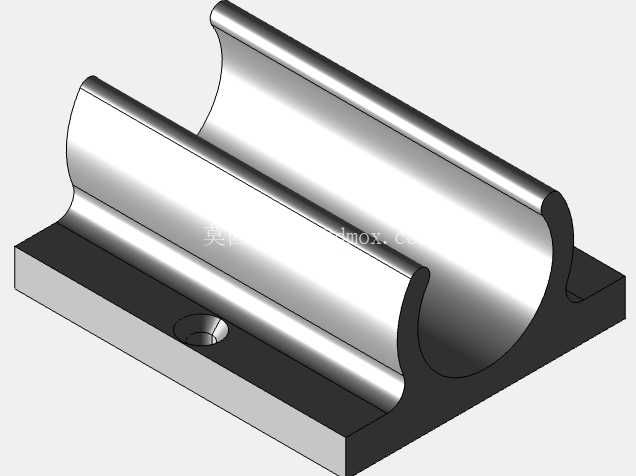

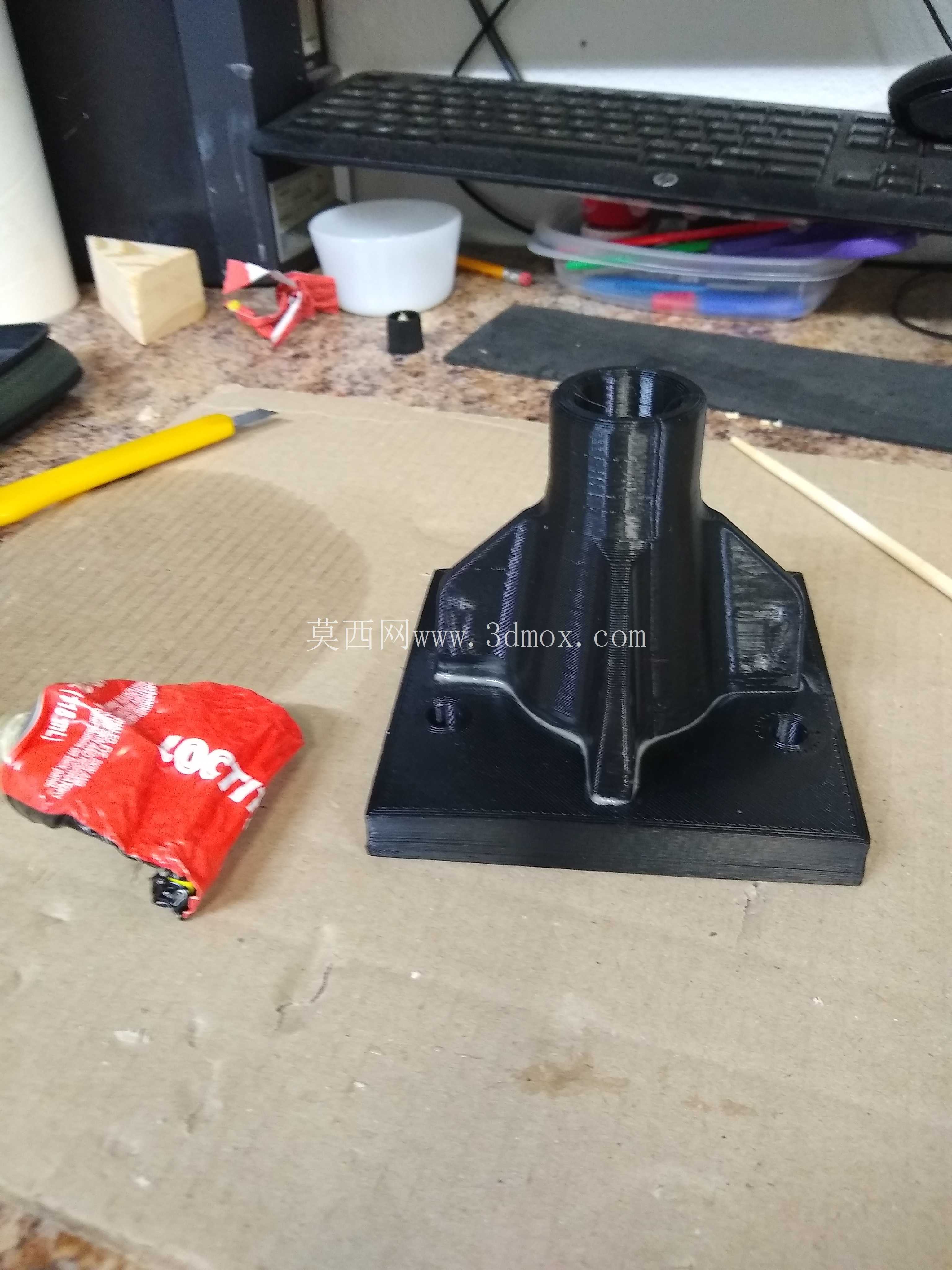

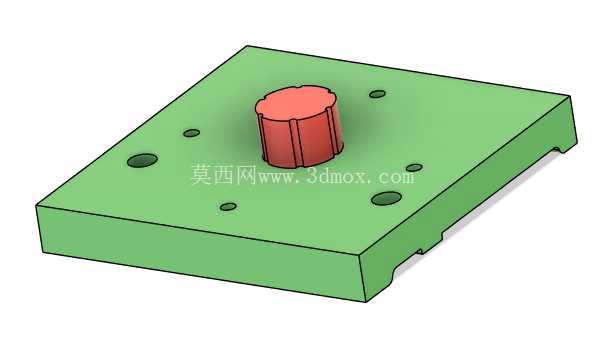

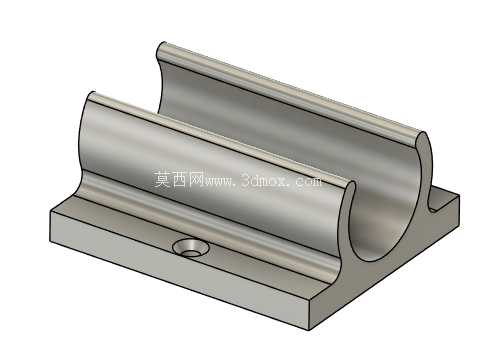

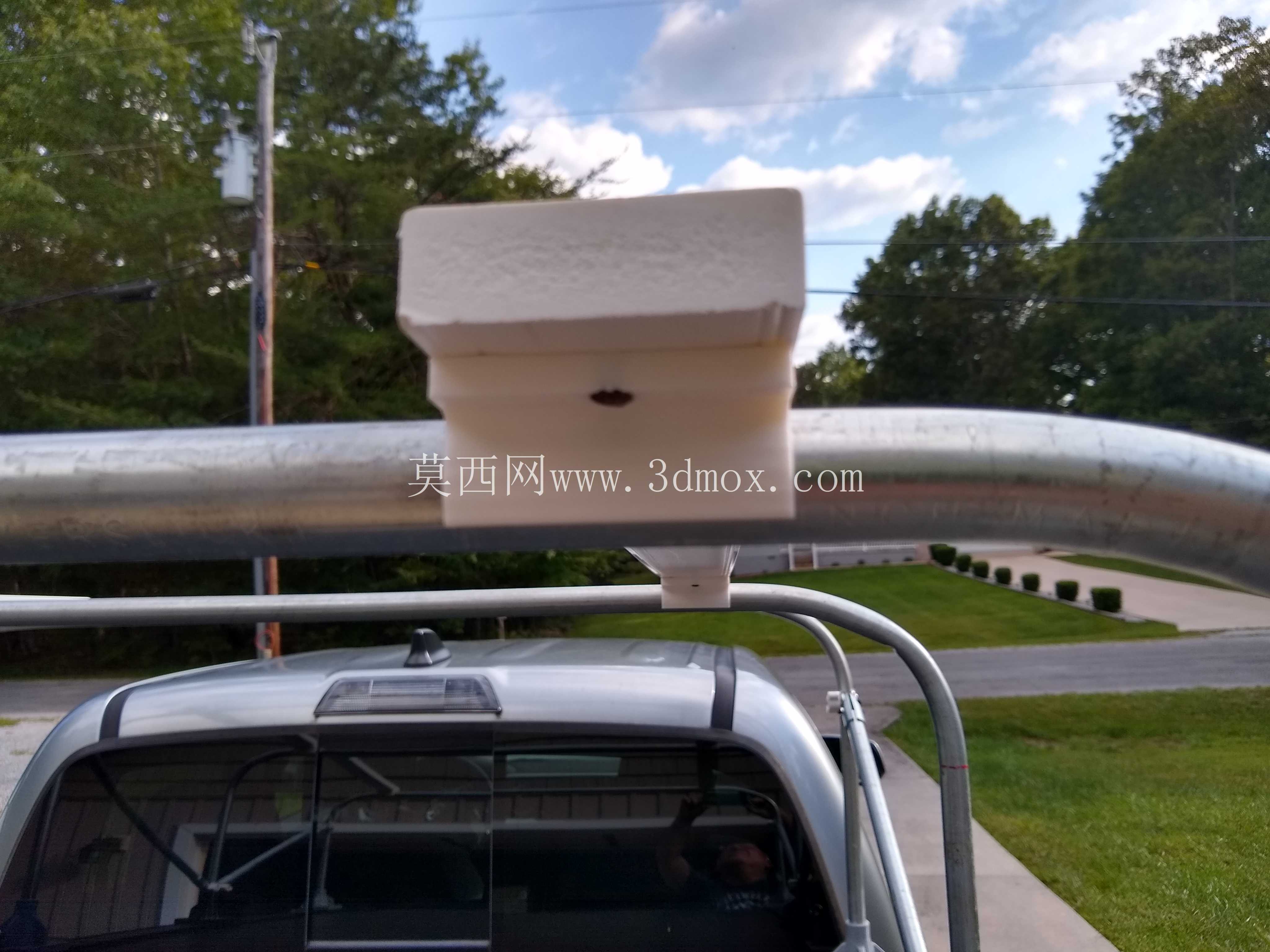

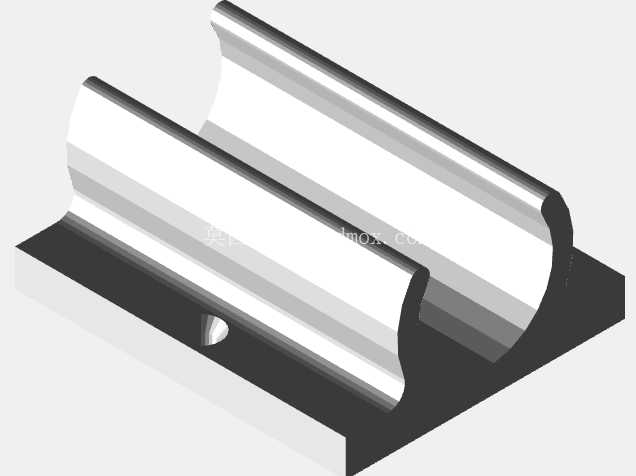

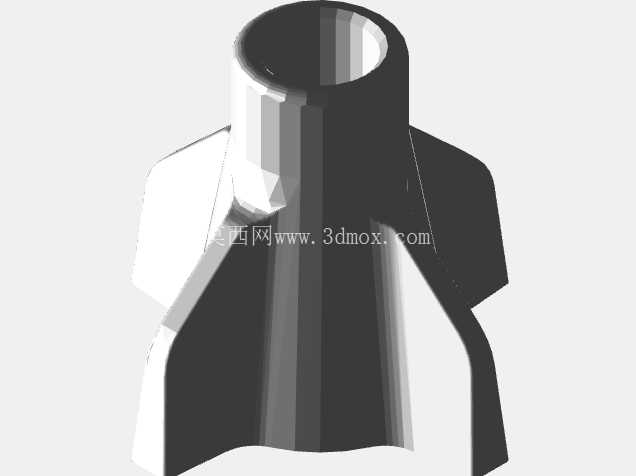

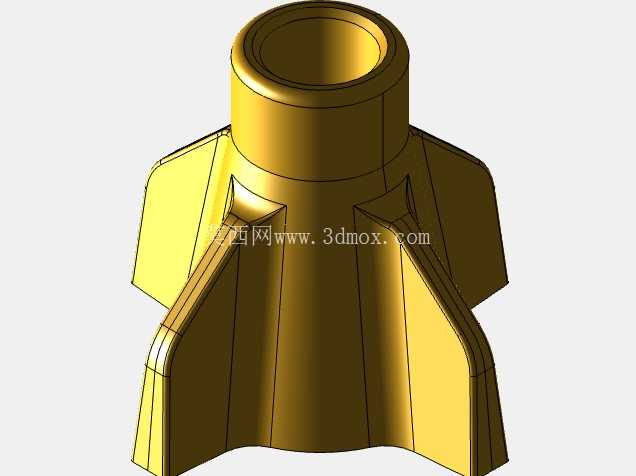

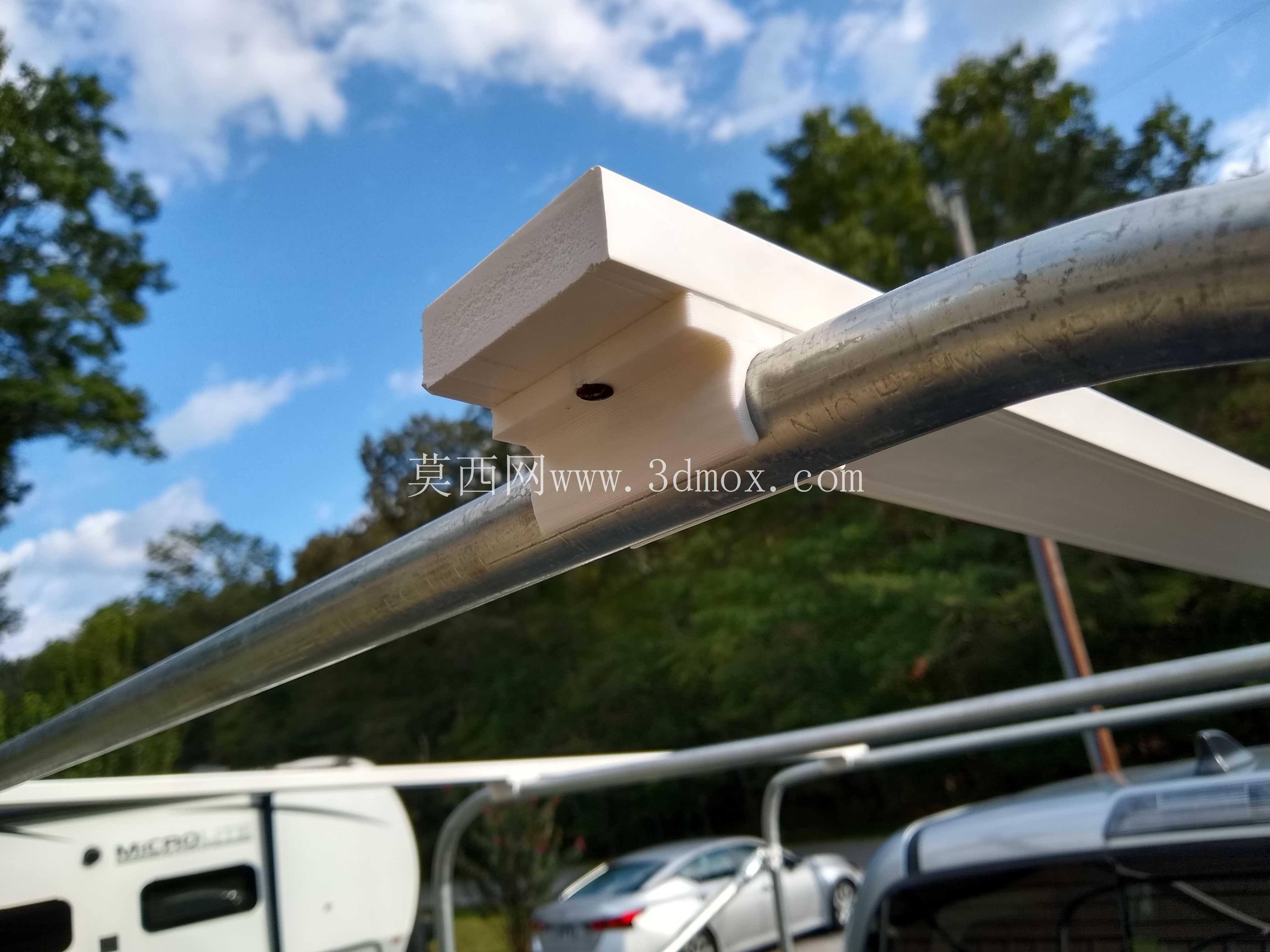

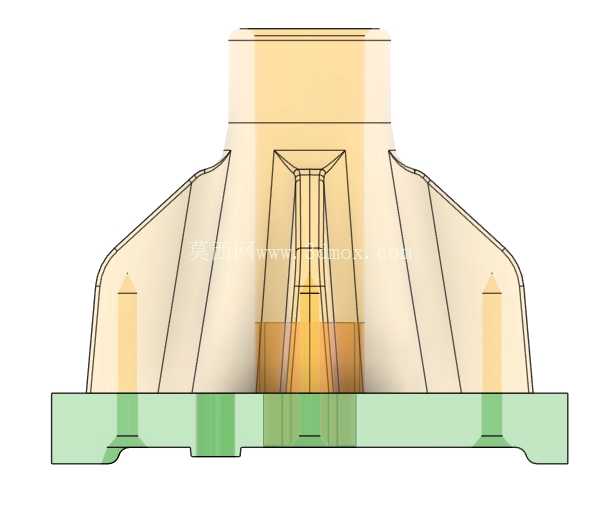

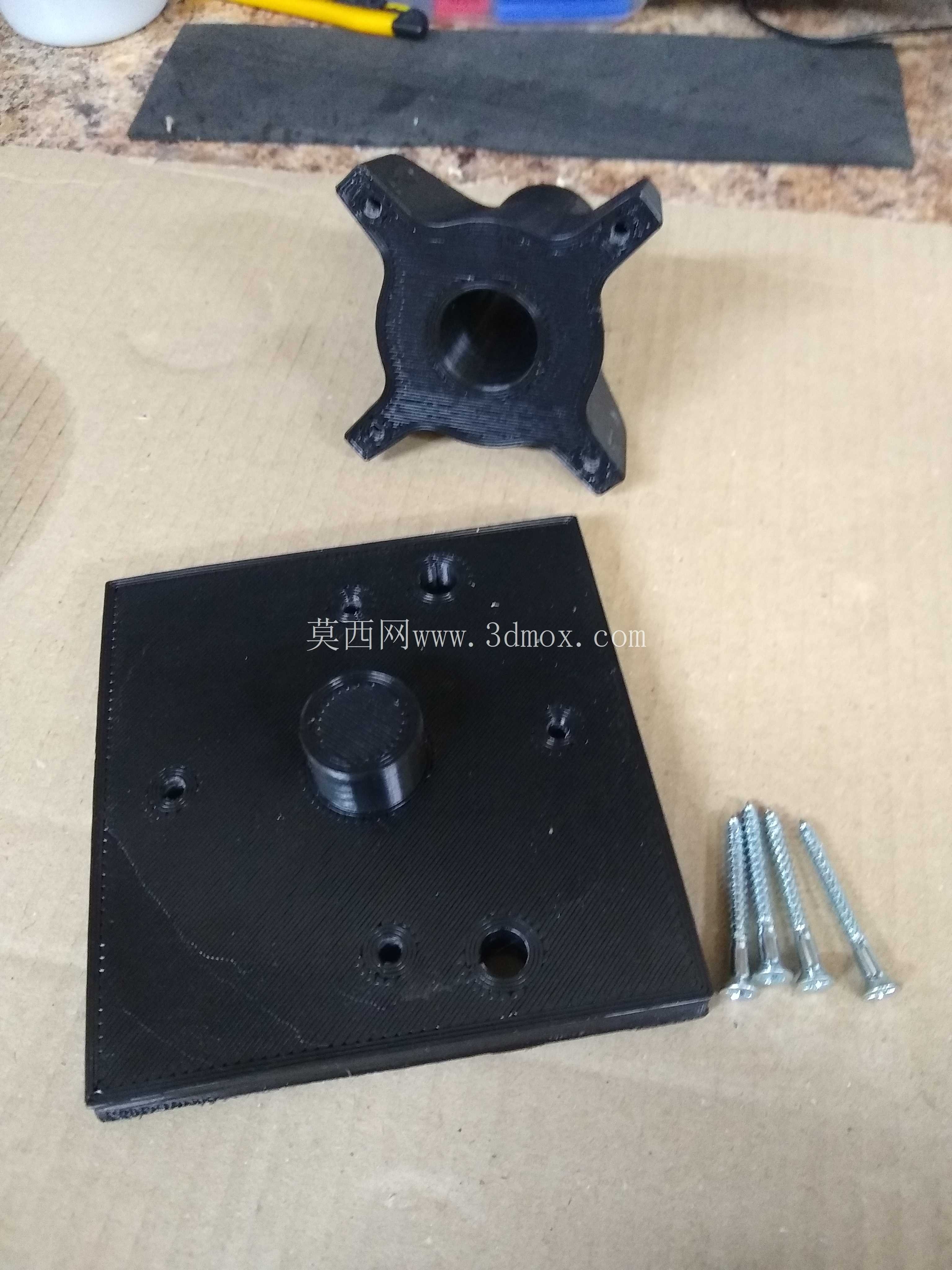

　　设计阶段优先考虑安装适配性，针对Retrax货箱盖自带的T型槽尺寸公差做了适配优化，原厂T型槽厚度为4mm，配套的底座卡脚初始设计厚度为5mm，预留1mm的打磨调整余量，安装时可根据实际槽体的磨损情况、尺寸偏差通过砂纸打磨调整卡脚厚度，保证卡入后无旷量、不松动，无需对货箱盖本体做打孔、切割等破坏性改动。支撑主体采用锥形渐变结构，底部与方形安装法兰做圆弧过渡，周向均匀布置4道加强筋，从法兰面一直延伸至主体上部的管接位置，筋板厚度设置为2.5mm，可有效分散承载时的竖向载荷与侧向扭力，避免应力集中导致的根部断裂问题。主体上部的管接位适配3/4英寸钢导管，也就是外径0.922英寸的常规管材，可直接搭配市售的Maker Pipe系列管夹使用，快速搭建横向承载横杆，单组支架配合横杆可承载80磅以内的轻型载荷，若需承载更重的物件，可额外加装Pole_Clamp顶部支撑件，搭配8毫米T型螺栓提升连接强度，此时单组承载上限可提升至110磅左右，满足重型皮划艇、露营装备箱的搭载需求。

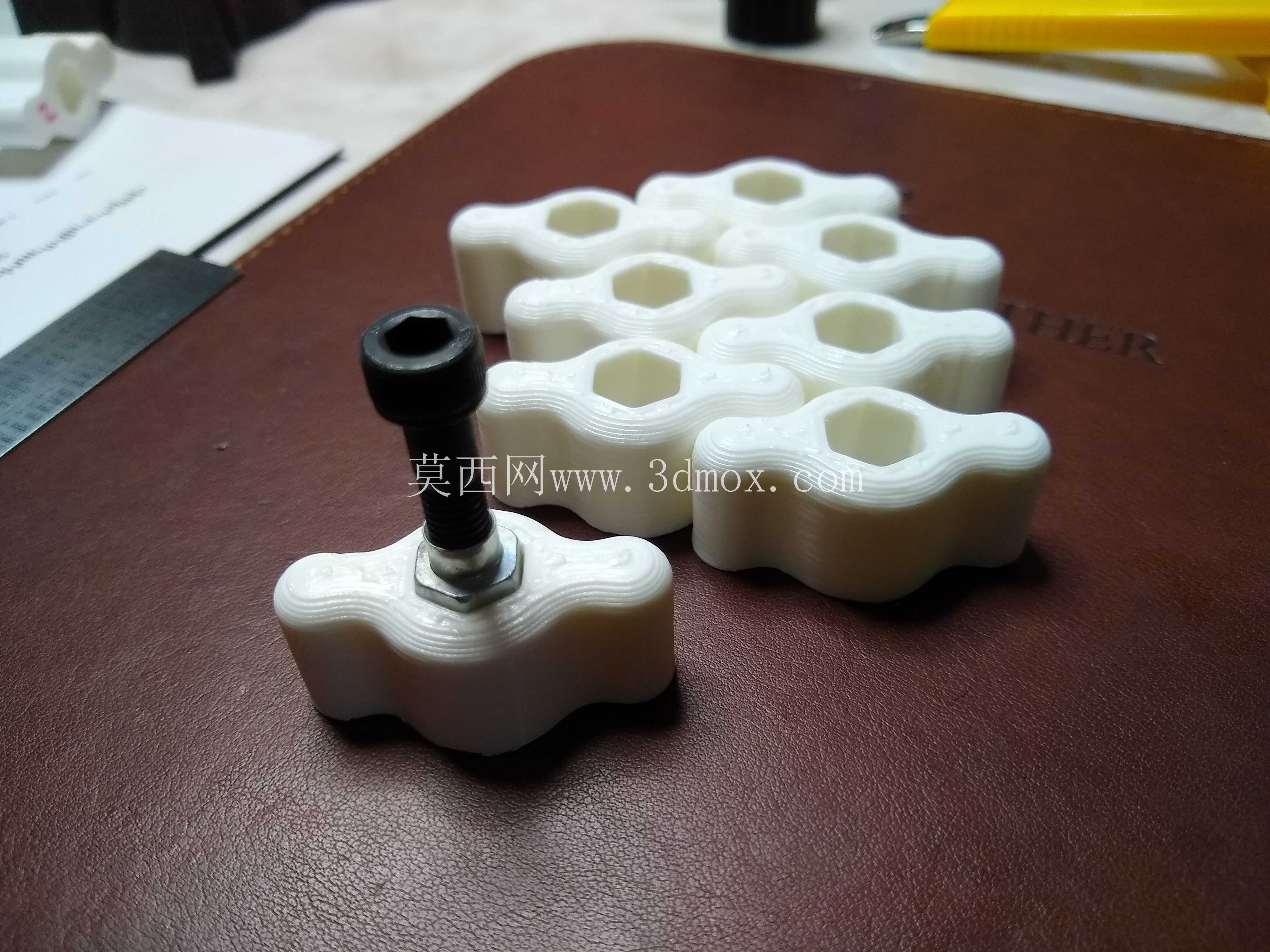

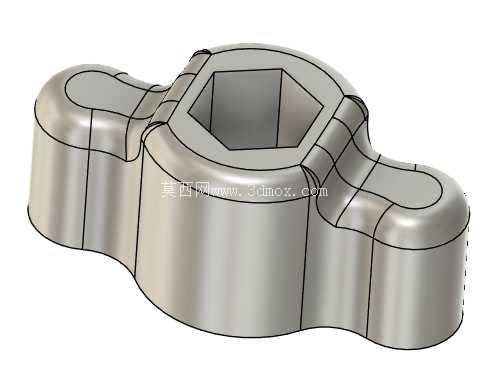

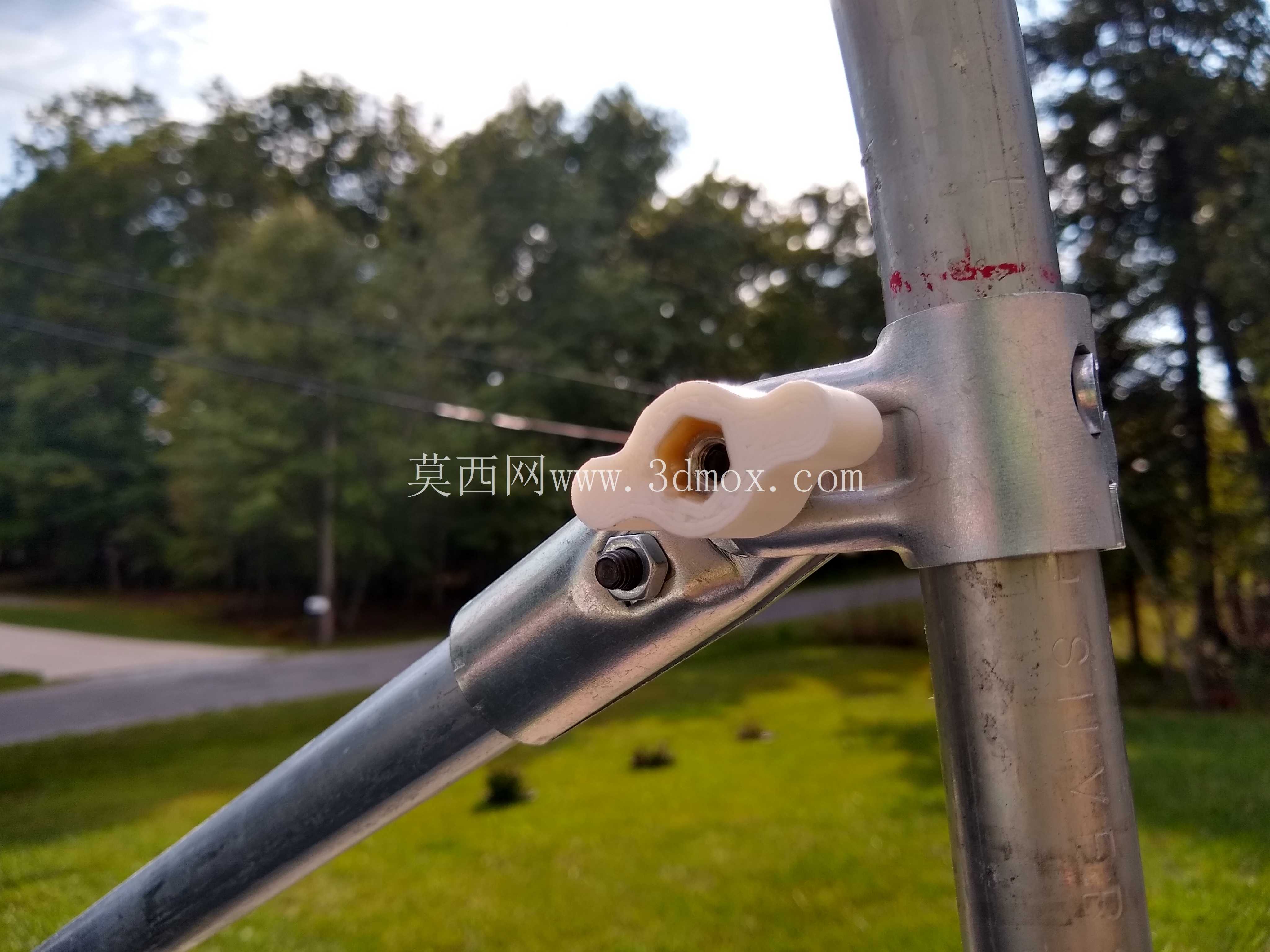

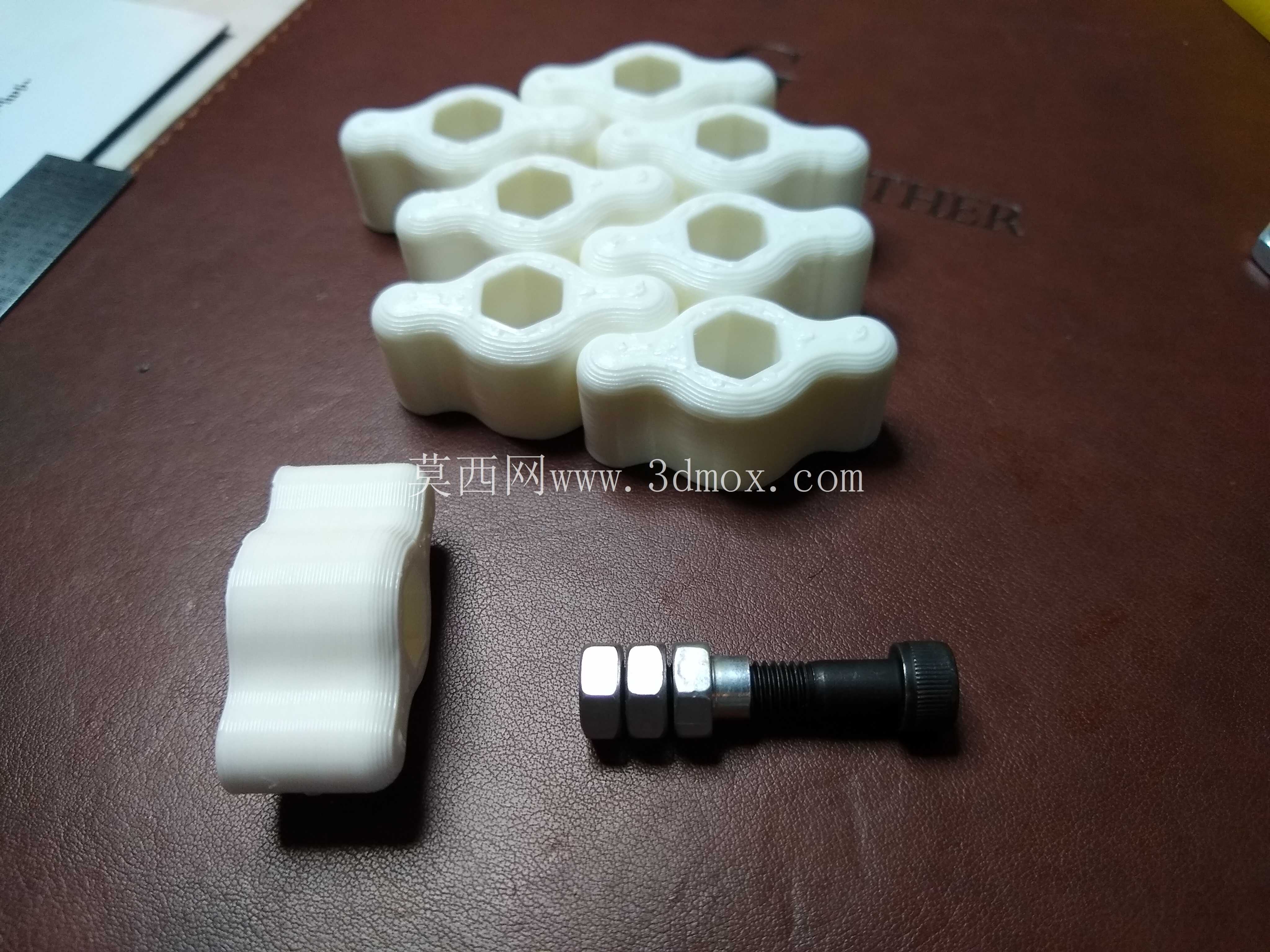

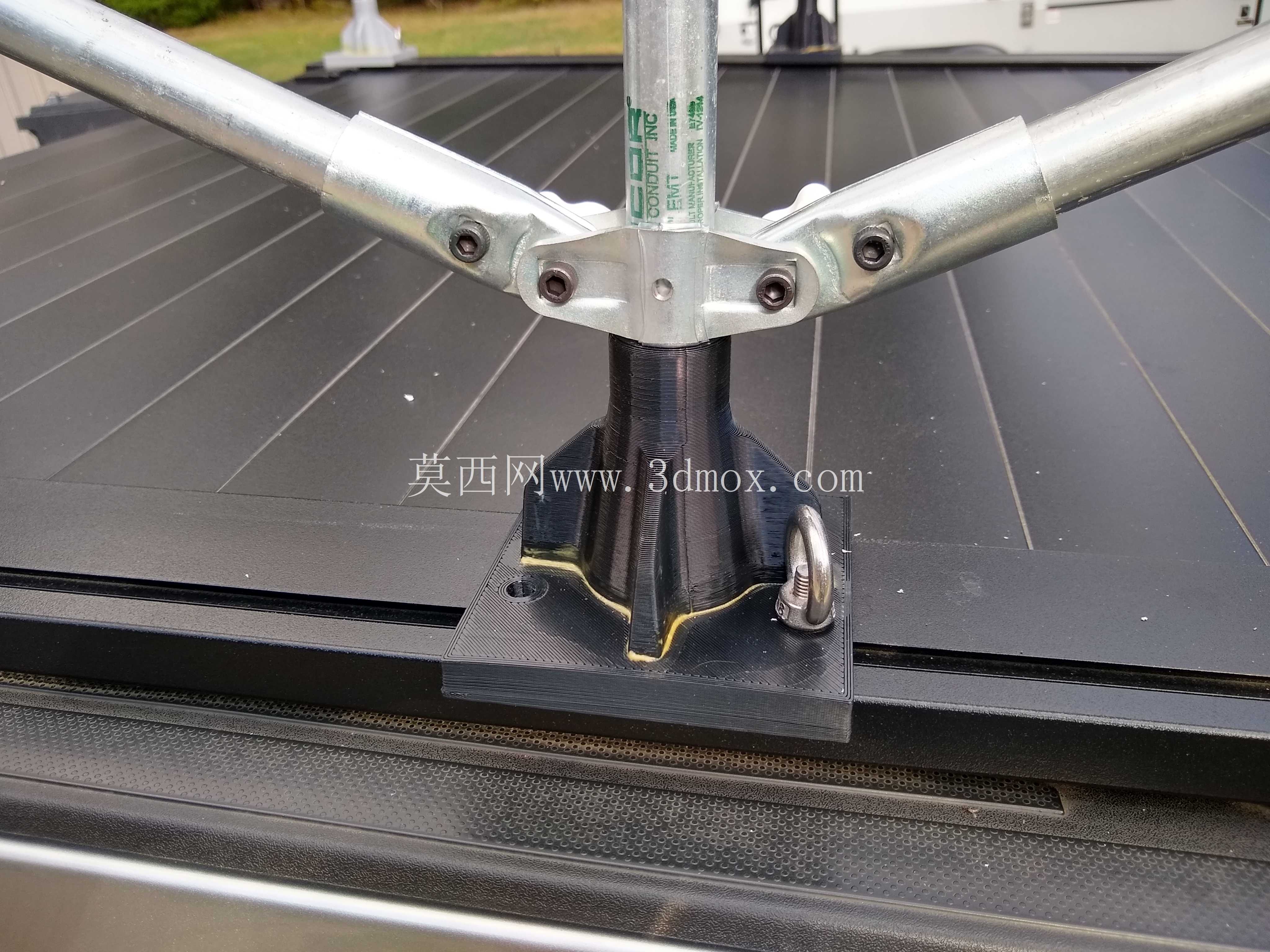

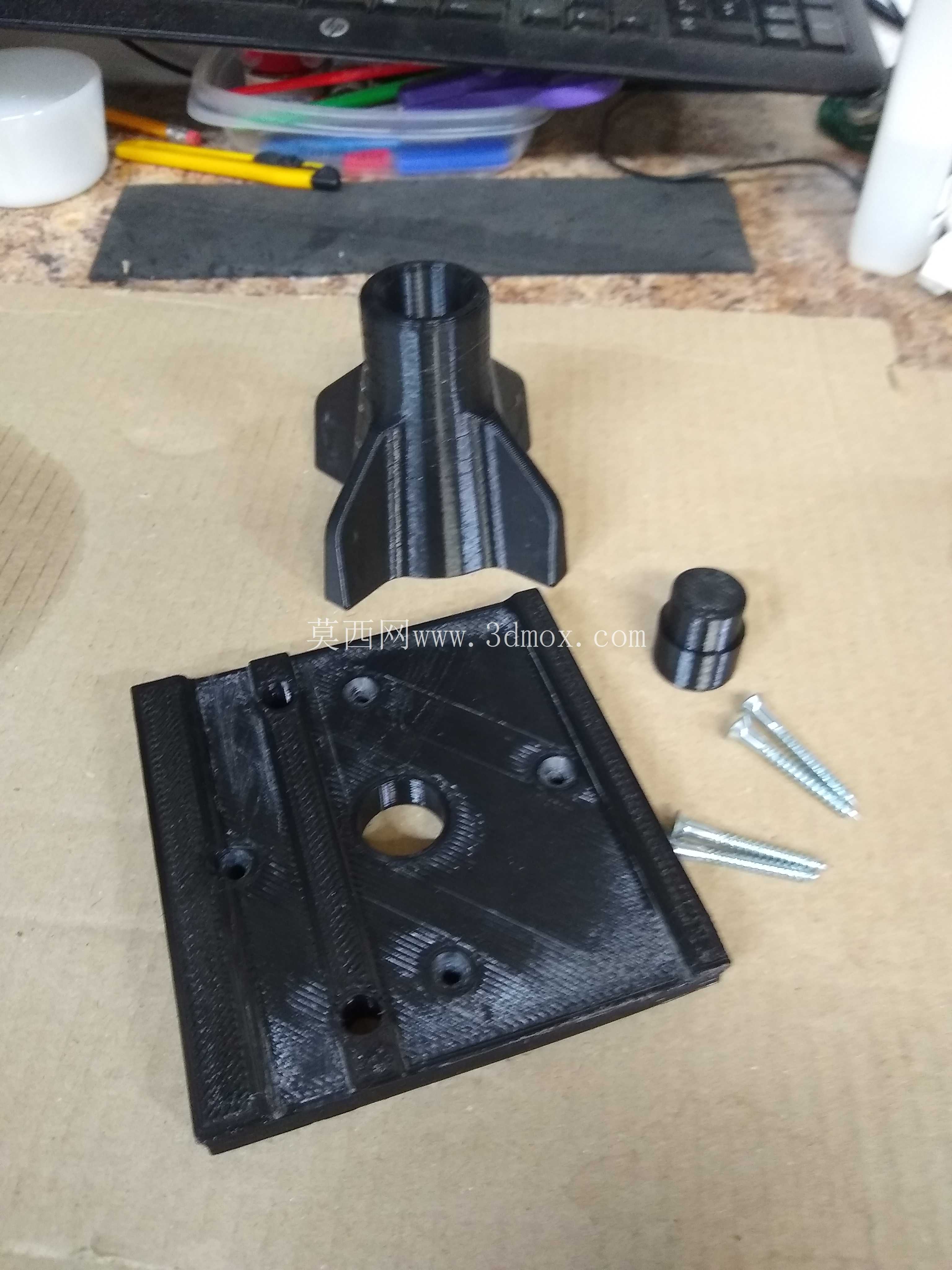

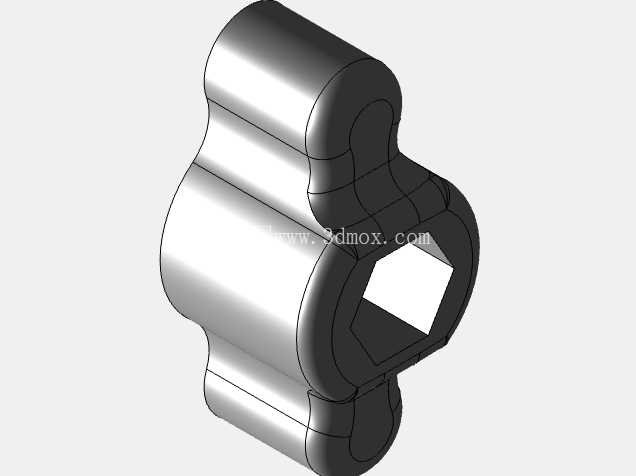

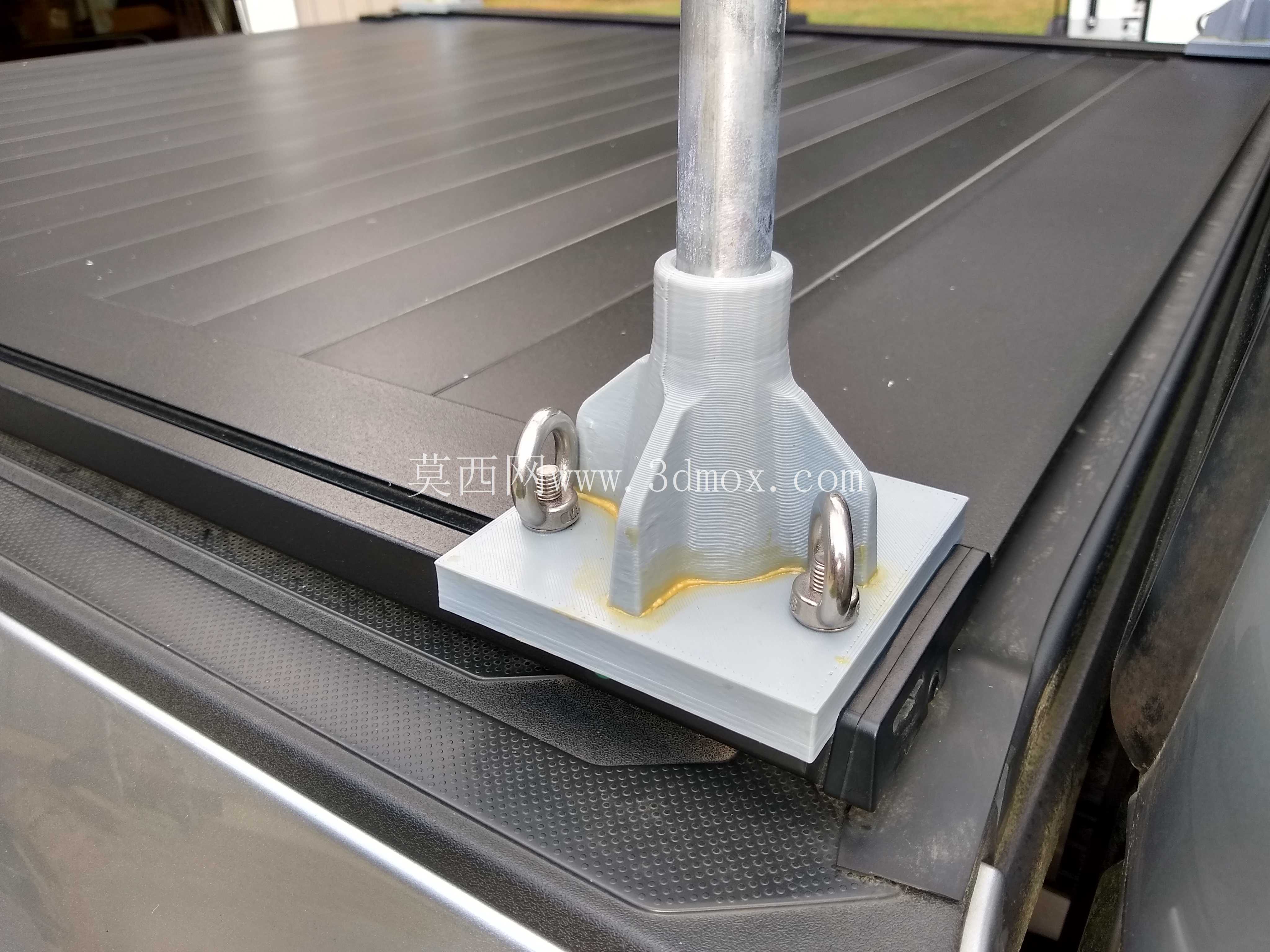

　　安装流程上，先将底座卡脚滑入Retrax货箱盖的T型槽内，调整至预设安装位置后，使用6毫米T型槽螺栓配合锁紧螺母将支撑主体与底座锁紧，螺栓可选用4毫米厚度的标准件，适配槽内安装空间；管接位与导管连接时，可在配合面涂抹少量结构胶，搭配1.5英寸长的8号木螺钉做径向锁止，螺钉孔位设计为锯齿状内表面，注胶后可增大粘接接触面积，提升抗扭转能力；若需快速拆卸横杆，可在管接位加装白色旋钮锁紧件，无需工具即可完成横杆的拆装，适配不同场景的使用需求。

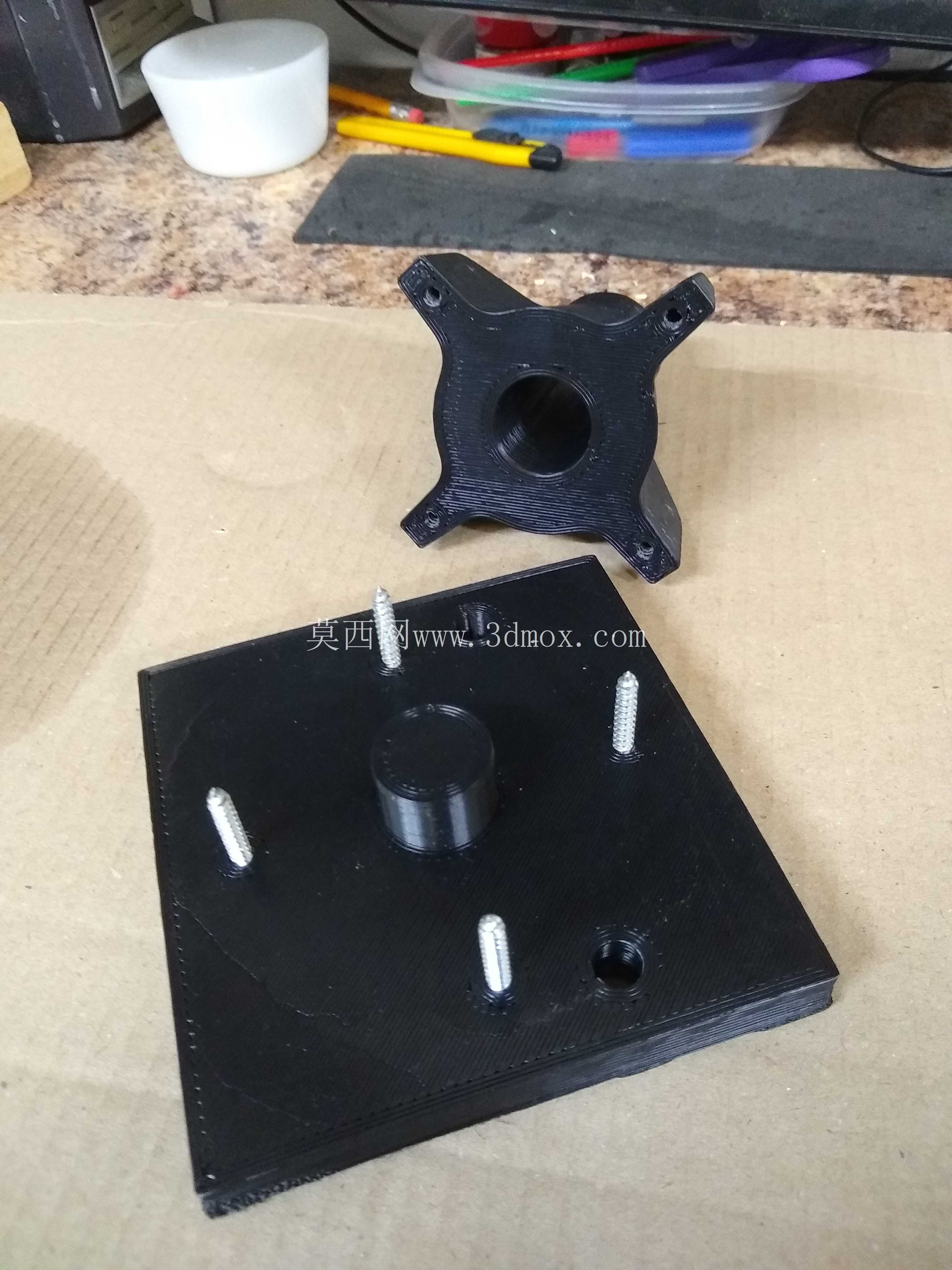

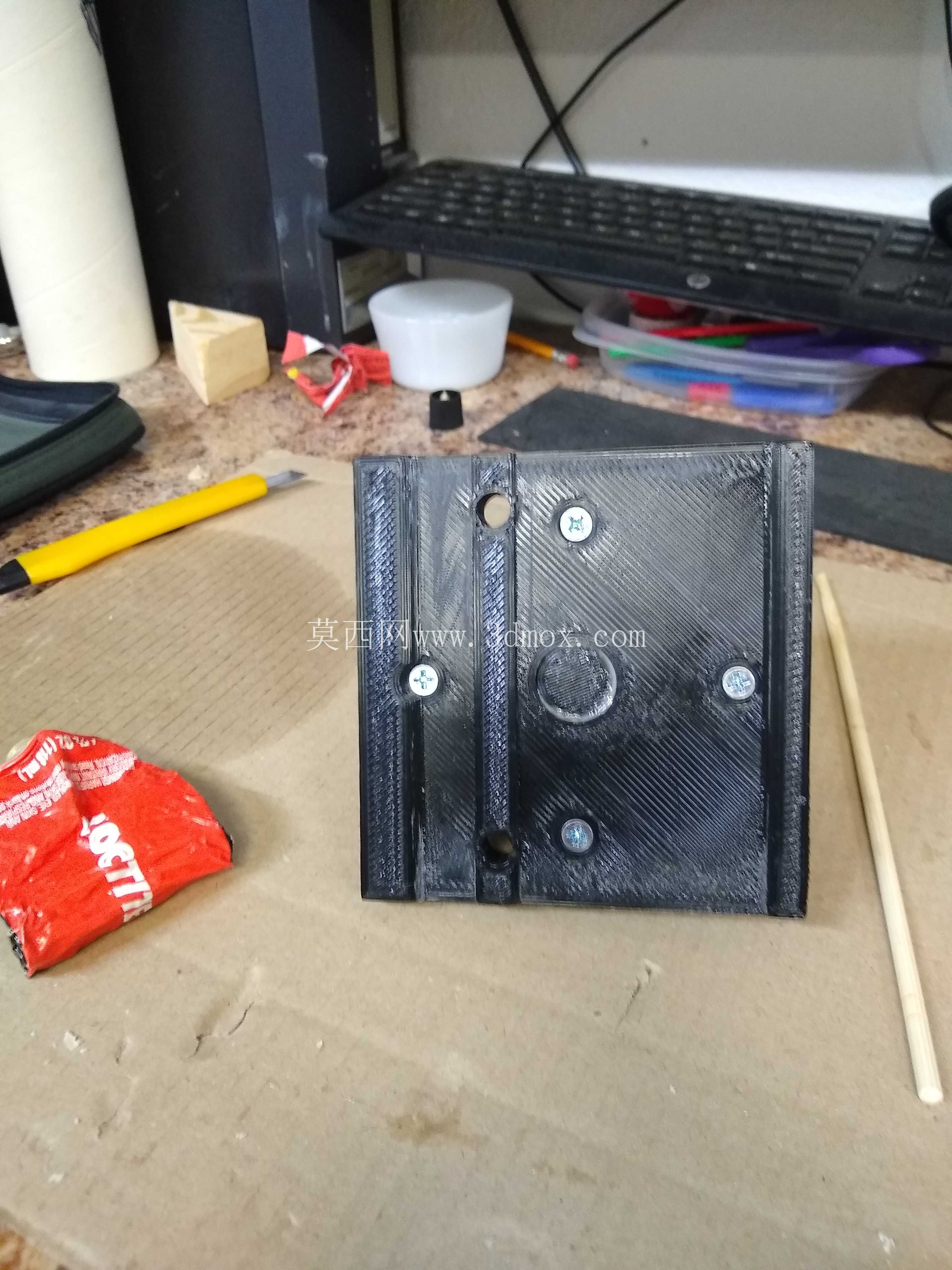

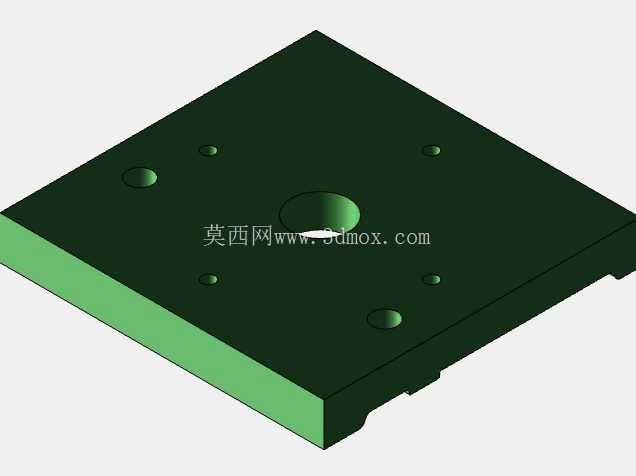

　　整套组件的安装边界充分考虑皮卡货箱的使用空间，方形底座的安装孔距设置为100mm，卡脚滑入T型槽后不会超出货箱盖的侧边轮廓，支撑主体总高度控制在120mm，安装后不会遮挡驾驶员的后向视野，同时预留足够的绑带穿引空间，方便搭载物件时的捆扎固定。针对实际使用中可能出现的支架断裂问题，设计时在筋板与主体的连接位置做了R3的圆角过渡，减少应力集中点，同时在底座法兰位置设置了两个沉头安装孔，若T型槽卡接强度不足，可通过沉头孔加装自攻螺丝与货箱盖内部的衬板连接，进一步提升连接可靠性；粘接组装时推荐使用Lock Tite PL聚氨酯建筑粘合剂，粘合前需将零件粘接面做打毛处理，涂胶后静置24小时待胶层完全固化再投入使用，避免粘接失效。
