可参数调节长度角度的自行车把立结构

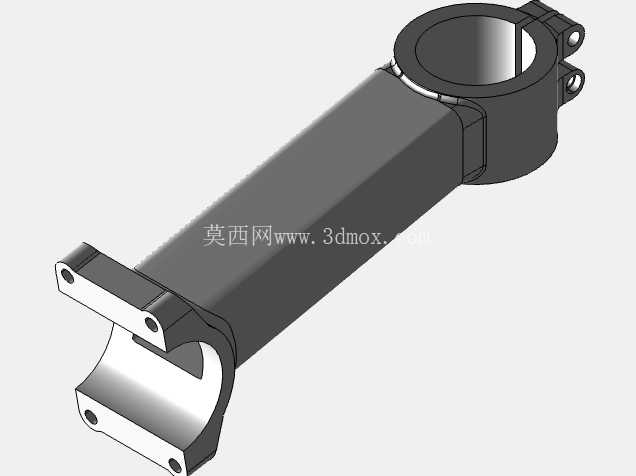

在日常通勤、山地越野、公路竞速等不同骑行场景中，车把与前叉舵管的连接部件直接决定了骑行姿态的操控反馈与长时间骑行的疲劳度，这款可调式把立正是针对不同骑行者的身形差异、使用场景的姿态需求做的结构设计。从实际装车的适配边界来看，把立上端的抱箍结构适配标准口径的自行车车把，抱箍采用对锁螺栓锁紧结构，锁紧时受力均匀，不会出现车把局部应力集中导致的管材变形问题，抱箍内侧预留了防滑纹的安装余量，装配时可搭配防滑衬圈避免车把受冲击时出现转动偏移。下端的叉冠连接位采用半包式卡接结构，卡接弧面与前叉舵管的安装位完全贴合，两侧的固定耳预留了标准螺栓的穿装孔位，安装时无需额外打磨修配，可直接适配常规规格的山地车、公路车前叉舵管安装尺寸。

设计阶段没有采用固定长度固定角度的传统把立结构，而是做了参数化的变量控制逻辑，通过调整参数可以直接修改把立的有效延伸长度与仰角角度，不需要重新绘制整体结构，这一设计思路能大幅缩短定制化把立的开发周期——比如针对身形高大的骑行者，可直接把延伸长度参数调大，让车把位置更靠前，避免骑行时上半身过度蜷缩；针对山地越野需要更灵活操控的场景，可缩短延伸长度同时调整仰角，让车把位置更靠近骑行者，转向操控时的力矩更短，车头响应速度更快。从结构强度角度考虑，把立主体采用等强度的变截面梁设计，靠近上端抱箍的位置受力弯矩更大，截面做了局部加厚处理，中间段在保证抗扭、抗弯强度的前提下做了适度的壁厚优化，不会出现不必要的重量冗余，同时整个主体的过渡位置都做了圆角处理，避免应力集中导致的长期使用疲劳断裂问题。

实际装车使用时，这款把立的安装流程和常规把立完全兼容，不需要额外的专用工装，先将下端卡接位对准前叉舵管的安装座，穿入固定螺栓预紧，再将车把穿入上端抱箍，调整好车把的左右角度后按照对角锁紧的顺序拧紧螺栓即可，锁紧力矩可参考常规把立的标准力矩范围，不会出现过紧导致的部件开裂或者过松导致的连接松动问题。针对不同骑行场景的适配性上，调整角度参数后的把立可以适配从休闲通勤的直立骑行姿态到公路竞速的俯身低风阻姿态，不需要更换多个不同规格的把立就能快速适配不同的骑行需求，对于自行车改装爱好者、整车厂的样车开发阶段来说，这种参数化的结构能大幅减少样件制作的成本，不需要为了验证不同长度角度的把立操控感受开多套模具，直接调整参数输出对应尺寸的模型就能做3D打印样件进行实车测试。从安装边界的尺寸控制来看，把立的整体宽度控制在常规把立的尺寸范围内，不会和车头的线管、码表架、车灯安装位产生干涉，两侧的螺栓头部都做了沉台设计，锁紧后螺栓不会突出把立主体表面，避免骑行时腿部或者衣物剐蹭到螺栓造成危险。

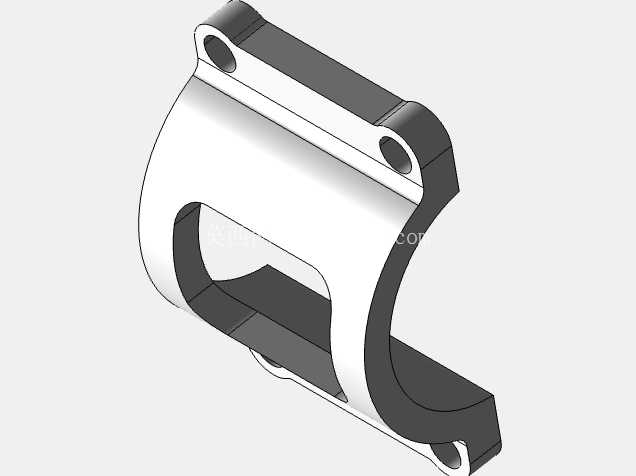

结构细节上，上端抱箍的开口间隙做了精准控制，锁紧到标准力矩时间隙均匀闭合，不会出现一侧间隙闭合另一侧仍有缝隙的偏载问题，下端连接位的固定耳做了加厚处理，在承受越野路面的冲击载荷时，固定耳位置不会出现开裂变形，主体内部为中空结构，在保证壁厚满足强度要求的前提下尽可能降低整体重量，符合自行车部件轻量化的设计趋势。参数化设计的逻辑还覆盖了安装孔位的位置匹配，调整长度和角度参数时，上下两端的安装孔位会自动跟随调整适配，不会出现参数修改后孔位错位无法装配的问题，对于结构设计从业者来说，这种参数化的建模思路也可以复用在其他需要适配多规格的连接件设计上，通过关键尺寸的变量关联，减少重复建模的工作量，同时保证修改后的结构装配关系完全正确。
