ESGE自行车支架防下陷脚垫结构设计

　　日常骑行场景中，自行车脚撑在松软草地、泥地、沙地或是铺装缝隙较大的地砖路面停放时，很容易出现支撑脚下陷、侧滑的问题，尤其是ESGE这类侧撑结构的脚撑，支撑点接触面积小，单位面积压强大，在非硬质铺装路面停放时车辆倾倒风险极高，不少骑友会临时找石块、木片垫在脚撑下方，但临时垫块容易丢失，也无法适配脚撑端部的轮廓，停放稳定性难以保障。这款脚垫结构就是针对这一实际使用痛点开发的专用配件，直接套设在ESGE自行车脚撑的底端，通过增大支撑接触面积来降低接地压强，避免脚撑在松软地面下陷，同时底部的宽边法兰结构也能提升侧方向的抗滑移能力，减少车辆侧倾倾倒的概率。

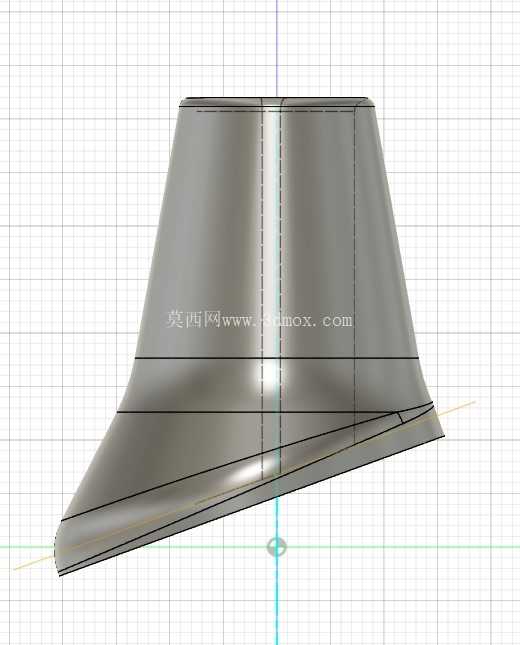

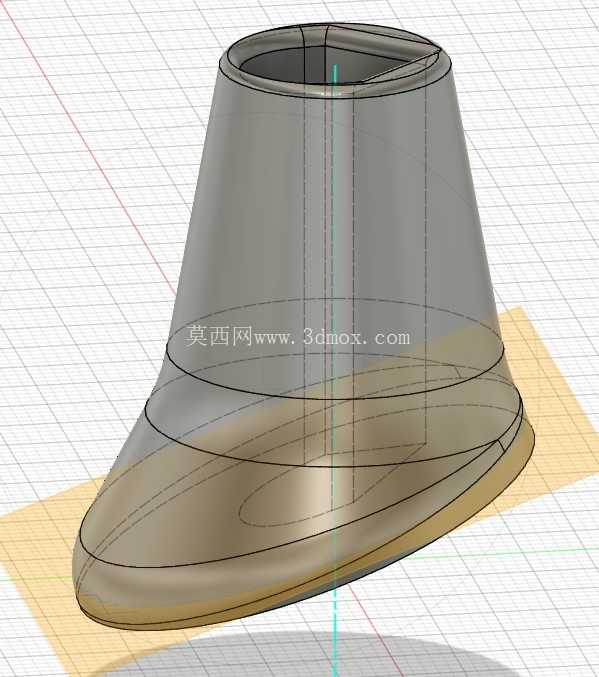

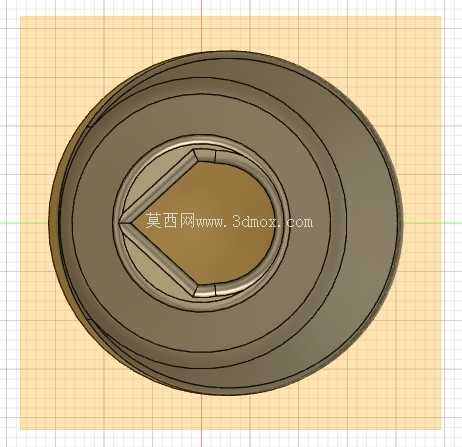

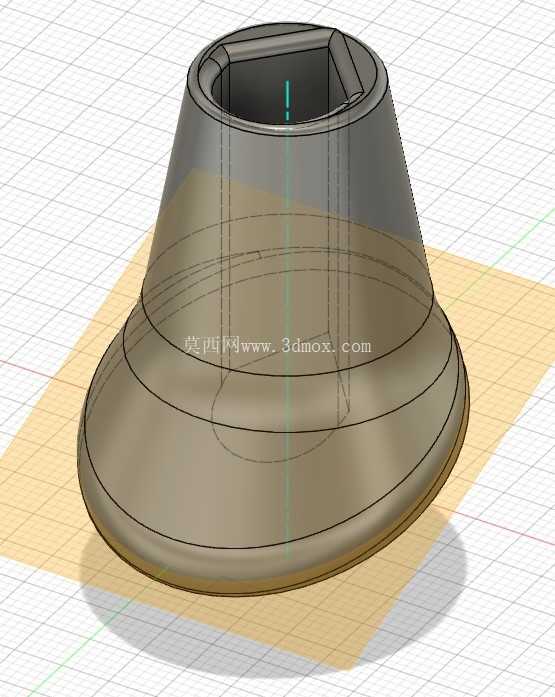

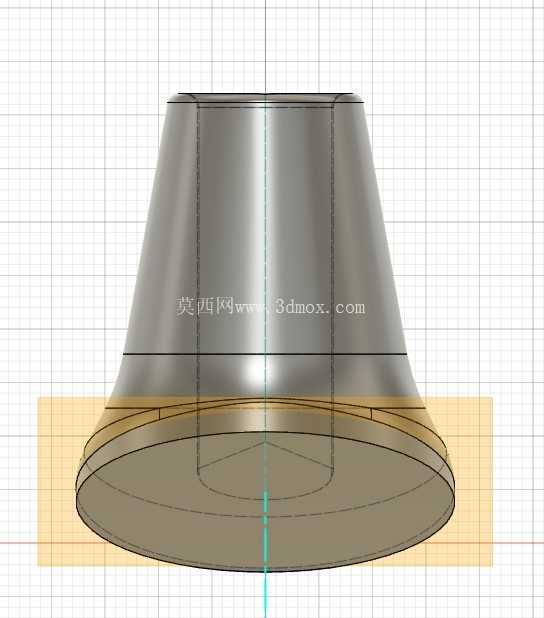

　　从结构设计逻辑来看，这款脚垫采用上窄下宽的锥台形主体结构，上部设置与脚撑轴匹配的安装腔，考虑到ESGE脚撑的支撑轴并非标准圆柱形，安装腔的轮廓做了适配性的仿形设计，预留了一定的安装调整余量，不需要对原厂脚撑做过多裁切即可完成装配，仅在适配不同出厂批次的脚撑尺寸时，可根据实际轴径对安装腔做微量修磨，保证配合的松紧度合适，不会在骑行过程中出现松脱掉落的问题。下部的支撑法兰做了圆弧过渡的宽边设计，边缘做圆滑收边处理，没有尖锐棱角，避免剐蹭骑行者的裤腿或是车漆，同时法兰底面为平整接触面，和地面接触时能均匀分散脚撑传递的载荷，在草地、泥地这类低承载能力的地面上，能将接地压强降低到原脚撑直接接触的四分之一左右，大幅提升松软路面的停放稳定性。

　　从安装边界来看，这款脚垫的整体高度控制在合理范围内，不会因为加装脚垫导致脚撑撑起时车辆倾斜角度过大，或是收起脚撑时脚垫与辐条、车架发生干涉，安装后脚撑的收起、撑开动作不受任何影响，和原厂状态的操作手感保持一致。建模过程中针对安装腔与脚撑轴的配合公差做了反复校核，考虑到3D打印常用的PLA、PETG等材料的成型收缩率，安装腔的尺寸预留了0.2-0.3mm的配合间隙，既保证安装时能顺利套入，又不会因为间隙过大导致使用过程中晃动松脱。锥台主体的壁厚做了梯度设计，靠近安装腔的上部壁厚稍大，承受脚撑传递的主要载荷，下部法兰位置在保证结构强度的前提下适当控制壁厚，减轻配件整体重量，不会给整车增加过多的负重。

　　结构的过渡位置全部做了圆角处理，避免应力集中导致的部件开裂，尤其是安装腔的开口位置，做了导入倒角，安装时不需要额外修磨就能顺利将脚撑轴导入腔内，降低安装难度。在实际使用场景中，这款脚垫不仅能在松软地面发挥防下陷作用，在光滑的瓷砖、大理石地面停放时，底部的平整接触面也能增大摩擦力，避免脚撑打滑导致的车辆倾倒，尤其是在雨天地面湿滑的场景下，防滑效果比原厂细小的脚撑端部提升明显。不同于市售的通用型脚撑垫，这款结构专门针对ESGE脚撑的轮廓做适配，安装后贴合度更高，不会出现通用配件容易错位、脱落的问题，结构整体没有多余的装饰性设计，全部造型都服务于功能需求，锥台形的外表面也不容易积存泥水，日常使用后只需要简单擦拭就能清理干净，维护成本极低。针对不同用户的使用需求，建模时保留了参数化调整的空间，可以根据自身车辆脚撑的实际磨损情况、常用停放场景的地面特性，对安装腔直径、法兰盘直径、整体高度做针对性调整，比如经常在沙地停放的用户，可以适当加大法兰盘的直径进一步降低接地压强，日常仅在城市硬质路面使用的用户，可以适当缩小法兰尺寸让配件更小巧轻便。
