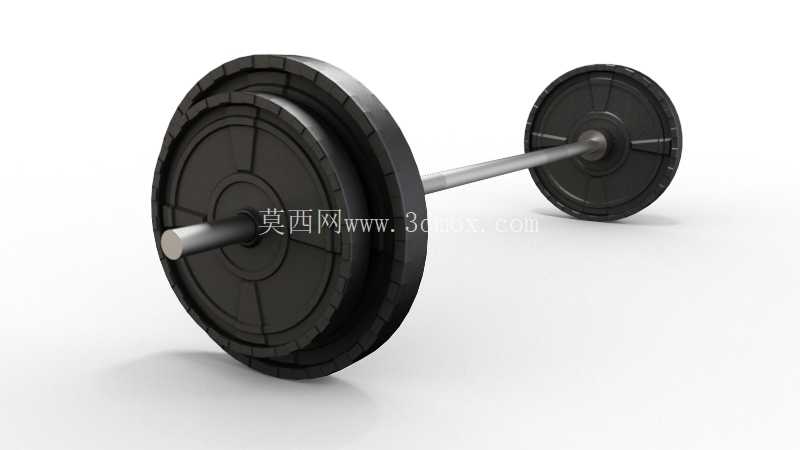

商用力量训练杠铃结构三维设计

　　杠铃作为力量训练领域的核心器械，广泛应用于商业健身房、专业运动队训练馆、高校体能训练中心、社区健身站点以及家庭健身场景，可完成深蹲、硬拉、卧推、推举、划船等数十种复合训练动作，覆盖上肢、下肢、核心全肌群的力量提升需求，是抗阻训练体系里不可替代的基础设备。从结构设计逻辑来看，该杠铃采用分体式装配思路，核心分为杠铃杆与配重片两大模块，杠铃杆选用高强度合金钢材作为基材，表面做滚花防滑处理，握持区域的滚花纹路深度控制在0.8-1.2mm区间，既保证训练时手部握持的摩擦力，避免大重量训练时打滑脱手，又不会因为纹路过深造成手掌皮肤过度磨损；杆身中段做了微弯弹性设计，额定载荷下的形变量控制在千分之三以内，既可以在大重量蹲拉时缓冲部分冲击力，保护训练者关节，又能保证载荷传递的直接性，不会因为杆身过度形变影响训练发力感知。

　　两端的配重片安装位设置了限位卡簧槽，配套的快拆卡簧可以快速锁定配重片位置，避免训练过程中配重片轴向窜动甚至滑落，提升使用安全性。配重片采用包胶结构设计，内层为铸铁配重核心，外层包裹高密度耐磨橡胶，外层橡胶的邵氏硬度控制在65-70度，落地时可以有效缓冲冲击力，降低噪音的同时避免砸坏训练场地地面，也减少配重片自身的磕碰损耗；配重片表面做了分区加强筋设计，既提升了片体的结构强度，避免大重量堆叠时片体变形，也方便训练者抓握调整配重位置。

　　从安装边界尺寸来看，标准奥杆款的杠铃杆总长度控制在2.2米，握持区域直径28mm，两端配重安装段直径50mm，适配所有标准孔径的商用配重片；单片大重量配重片的直径控制在450mm，厚度根据重量等级从20mm到60mm不等，安装时单侧最多可堆叠8片大重量配重片，总载荷上限可以达到300kg，覆盖从入门健身爱好者到专业力量举运动员的训练载荷需求。在实际场景适配性上，该结构的杠铃既可以搭配框式深蹲架、平凳、斜凳完成固定轨迹类训练，也可以直接在地面完成硬拉、提拉等自由重量训练，配重片的橡胶外层设计也适配橡胶地垫、实木地板、瓷砖等多种场地地面，不会对场地造成硬性损伤。

　　设计过程中重点考量了长期使用的耐久性，杠铃杆表面做了镀铬防锈处理，在健身房高湿度、高频次使用的环境下也不易生锈腐蚀，配重片的包胶层做了一体成型工艺，避免长期使用后橡胶层与铸铁核心脱层分离，卡簧结构采用弹簧钢材质，反复拆装也不会失去弹性锁紧力。从结构建模的细节来看，所有配合面都做了公差匹配设计，配重片内孔与杆端的配合间隙控制在0.2-0.3mm，既可以轻松拆装调整配重，又不会因为间隙过大造成训练时配重片晃动产生异响；杆身的滚花区域做了对称设计，左右握持区域的位置偏差控制在1mm以内，保证训练时两侧配重的力臂完全一致，避免因为力臂偏差造成训练时两侧受力不均，长期使用导致训练者体态歪斜。
